Преобразователи термоэлектрические ХПТ
| Номер в ГРСИ РФ: | 96631-25 |
|---|---|
| Производитель / заявитель: | ИП Хайруллин Антон Олегович, г. Пермь |
Преобразователи термоэлектрические ХПТ (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в вакууме, газообразных, инертных и водородных средах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96631-25 | |||||||||
| Действует | по 13.10.2030 | |||||||||
| Наименование | Преобразователи термоэлектрические | |||||||||
| Модель | ХПТ | |||||||||
| Модификации |
ХПТ-А1 ХПТ-А2 |
|||||||||
| Приказы |
№2205 от
13.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b7f3f385-a10c-1334-4ff0-8c7ea62b957c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ИП Хайруллин А. О, РОССИЯ, 614095, Пермь, ул. Стахановская 29, кв. 200
Поверка
| Методика поверки / информация о поверке |
МП-833-2025 Государственная система обеспечения единства измерений. Преобразователи термоэлектрические ХПТ. Методика поверки
(с 13.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96631-25: Описание типа
2025-96631-25.pdf
|
Скачать | 258.8 КБ | |
|
96631-25: Методика поверки
МП-833-2025
2025-mp96631-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Преобразователи термоэлектрические ХПТ (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в вакууме, газообразных, инертных и водородных средах.
Описание
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями разнородных проводников, образующих часть одной и той же цепи.
ТП состоят из одного или двух чувствительных элементов (ЧЭ) - термопары с термоэлектродами типов вольфрам-рений 5 %/вольфрам-рений 20 %, свободных концов и защитного чехла (при наличии).
Термоэлектроды ТП помещены в корундовую или металлическую трубку, а также в защитный чехол (при наличии) для защиты от механических повреждений. ЧЭ ТП имеет номинальную статическую характеристику преобразования (НСХ) типа «А-1» или «А-2» по ГОСТ Р 8.585-2001.
Термопреобразователи выпускаются в двух модификациях ХПТ-А1 и ХПТ-А2, отличающихся друг от друга типами НСХ.
Структура условного обозначения термопреобразователей приведена в виде буквенноцифрового кода в таблице 1.
Таблица 1 - Структура условного обозначения ТП
|
- - / . 12 3 4 5 6 | |||
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Модификация |
ХПТ-А1 |
Модификация термопреобразователя с НСХ типа «А-1» |
|
ХПТ-А2 |
Модификация термопреобразователя с НСХ типа «А-2» | ||
|
2 |
Материал защитного чехла |
000 |
Без чехла |
|
001 |
Металл | ||
|
002 |
Корунд | ||
|
3 |
Число рабочих спаев |
1 |
Один рабочий спай |
|
2 |
Два рабочих спая | ||
Продолжение таблицы 1
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
4 |
Наружный диаметр защитного чехла |
ХХ |
Указывается при наличии защитного чехла значение от 2,4 до 28 мм |
|
5 |
Длина монтажной части |
ХХХХ |
Указывается значение от 150 до 2000 мм |
|
6 |
Длина свободных концов |
ХХХХ |
Указывается значение от 250 до 2000 мм |

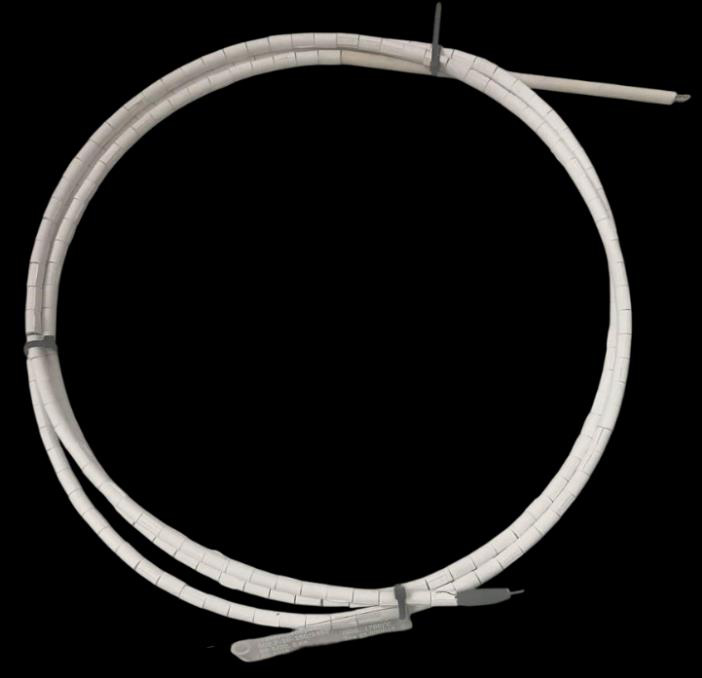

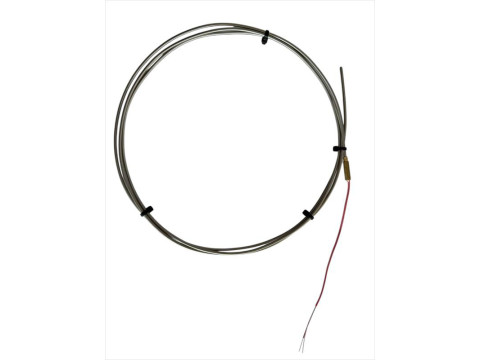

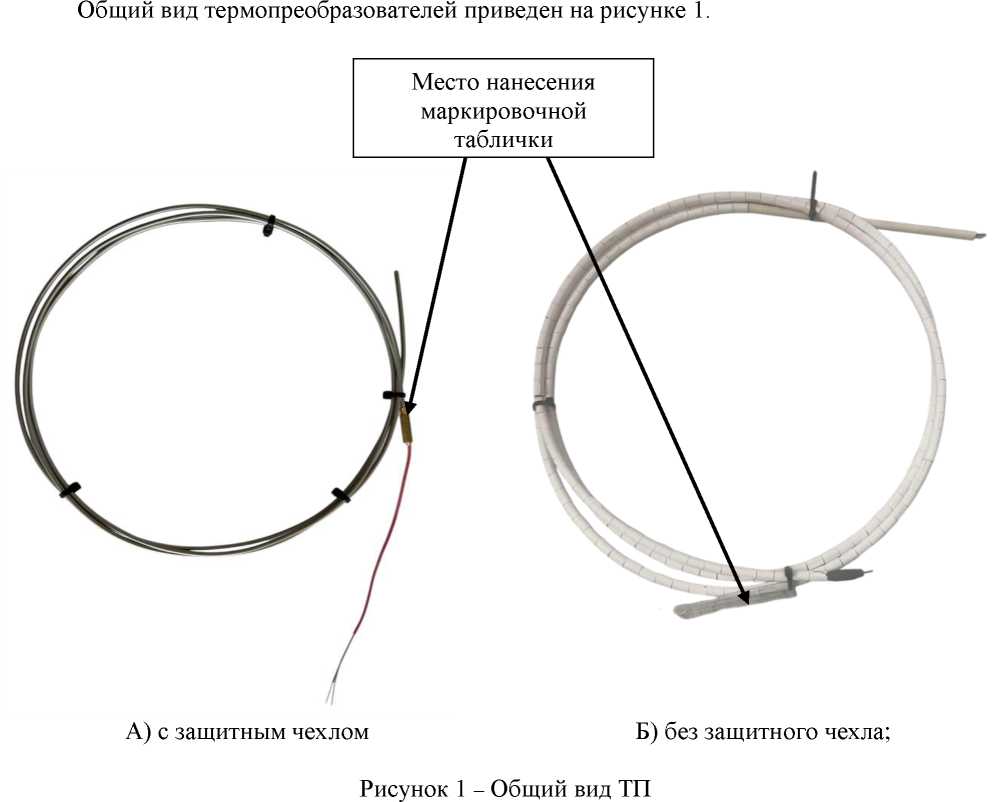

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на маркировочную табличку, размещенную на ТП в месте, указанном на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера
Рисунок 2 - Общий вид маркировочной таблички с обозначением места несения заводского номера
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Условное обозначение НСХ по ГОСТ Р 8.5852001 |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
|
А-1, А-2 |
2 |
от +600 до +1000 св. +1000 до +1800 |
±5 ±0,005-t |
|
3 |
от +600 до +1000 св. +1000 до +1800 |
±7 ±0,007-t | |
|
Примечания 1 Рабочий диапазон измерений температуры и класс допуска конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и приведен на маркировочной табличке и в паспорте на изделие. 2 t - значение измеряемой температуры. | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП (при напряжении 100 В, температуре окружающей среды от +15 до +25 °С и относительной влажности от 30 до 80 %), МОм, не менее |
100 |
|
Диаметр защитного чехла, мм |
от 2,4 до 28 |
|
Длина монтажной части, мм |
от 150 до 2000 |
|
Длина свободных концов, мм |
от 250 до 2000 |
|
Масса, кг, не более |
4,3 |
|
Номинальное значение температуры применения, °С |
+1500 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -60 до +80 98 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка термопреобразователей на отказ при номинальной температуре +1500 °С, ч не менее: - при верхнем пределе рабочего диапазона температуры до +1600 °С - при верхнем пределе рабочего диапазона температуры свыше +1600 °С до +1800 °С |
6000 4500 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист паспорта и типографским способом
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический |
ХПТ1) |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
1) Обозначение в соответствии с заказом. | ||
Сведения о методах измерений
представлены в разделе 6 «Подготовка изделия к работе и техническое обслуживание» паспорта.
Нормативные документы
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
ТУ 26.51.51-001-2007589397-2025 «Преобразователи термоэлектрические ХПТ. Технические условия»
