Коммуникаторы ТЕХНОМИК-585
| Номер в ГРСИ РФ: | 96633-25 |
|---|---|
| Производитель / заявитель: | ООО "Техномика", г.Москва |
Коммуникаторы ТЕХНОМИК-585 (далее - коммуникаторы) предназначены для измерений силы постоянного тока, диагностики и настройки устройств, поддерживающих протокол HART.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96633-25 | ||||||
| Действует | по 13.10.2030 | ||||||
| Наименование | Коммуникаторы | ||||||
| Модель | ТЕХНОМИК-585 | ||||||
| Модификации |
ТЕХНОМИК-585 ТЕХНОМИК-585-ЕХ |
||||||
| Приказы |
№2205 от
13.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3368116a-a2b1-dc89-3b0e-e1eeba0c82ad | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Техномика», РОССИЯ, 142153, Московская обл., д. Новоселки, г. Подольск, тер. технопарка, д. 13, стр. 2, помещ. 10
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-051-25 Государственная система обеспечения единства измерений. Коммуникаторы ТЕХНОМИК-585. Методика поверки
(с 13.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96633-25: Описание типа
2025-96633-25.pdf
|
Скачать | 199.5 КБ | |
|
96633-25: Методика поверки
МП-НИЦЭ-051-25
2025-mp96633-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Коммуникаторы ТЕХНОМИК-585 (далее - коммуникаторы) предназначены
для измерений силы постоянного тока, диагностики и настройки устройств, поддерживающих протокол HART.
Описание
Принцип действия коммуникаторов основан на аналогово-цифровом преобразовании (АЦП) измеряемых аналоговых сигналов, и отображении результатов измерений на цветном сенсорном экране.
Конструктивно коммуникаторы состоят из серебристого алюминиевого корпуса электронного блока с черной или серебристой передней панелью. На передней панели коммуникаторов располагаются сенсорный цветной экран, кнопка включения и выключения питания и разъемы для подключения внешнего блока питания подключаемых устройств, поддерживающих протокол HART. На боковых панелях коммуникатора расположены разъемы Type A USB, Type B USB, Micro-В USB, Ethernet (в зависимости от исполнения), разъемы зарядного устройства. Коммуникаторы оснащены аккумуляторной батареей и встроенным источником питания.
Коммуникаторы выпускаются в исполнениях ТЕХНОМИК-585 и ТЕХНОМИК-585-ЕХ, отличающихся наличием взрывозащиты у исполнения ТЕХНОМИК-585-ЕХ. Взрывозащищенность коммуникаторов обеспечивается видом взрывозащиты искробезопасная электрическая цепь «i», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид коммуникаторов, с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на коммуникаторы не предусмотрено. Пломбирование мест настройки (регулировки) коммуникаторов не предусмотрено.

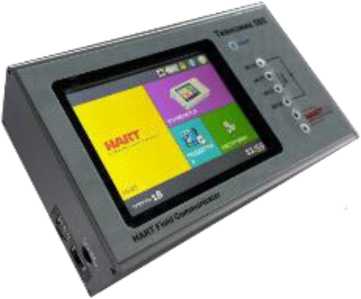

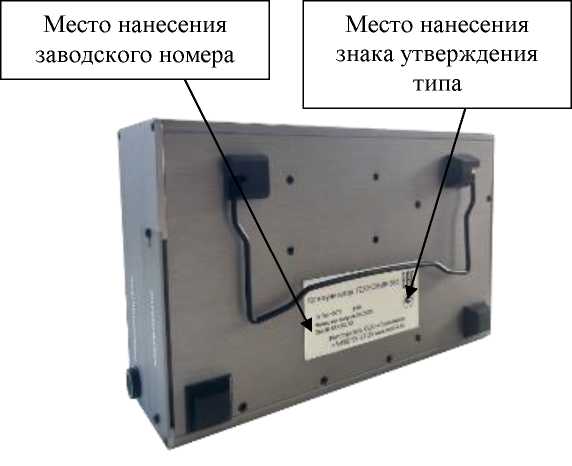

Рисунок 1 - Общий вид коммуникаторов ТЕХНОМИК-585 с указанием места нанесения знака утверждения типа, места нанесения заводского номера

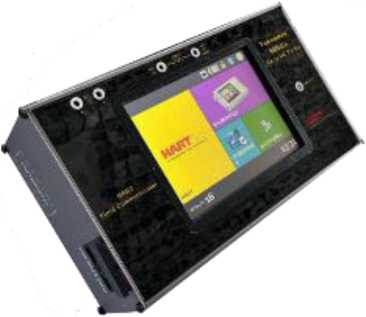

Рисунок 2 - Общий вид коммуникаторов ТЕХНОМИК-585-ЕХ с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) коммуникаторов состоит из встроенного ПО.
С помощью встроенного ПО можно проводить настройку коммуникаторов по протоколу HART.
Конструкция коммуникаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики коммуникаторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО коммуникаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
585 |
|
Номер версии (идентификационный номер ПО) |
V1.0.0.1 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА |
от -5 до 24,5 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % |
±0,02 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24,5±1,0 |
|
Габаритные размеры (глубинахдлинахширина), мм, не более |
80х225х140 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от 0 до +50 от 30 до 90 от 84,0 до 106,4 |
|
Маркировка взрывозащиты для исполнения ТЕХНОМИК-585-ЕХ |
0Ex ia IIC T4 Ga Х |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
75000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку корпус коммуникатора любым технологическим способом.
Комплектность
Таблица 5 - Комплектность коммуникаторов
|
Наименование |
Обозначение |
Количество |
|
Коммуникатор * |
ТЕХНОМИК-585 |
1 шт. |
|
Руководство по эксплуатации1) |
ТЕХНОМИК-585-АФДИ.407231.005.РЭ |
1 экз. |
|
Паспорт |
ТЕХНОМИК-585-АФДИ.407231.005.ПС |
1 экз. |
|
Мягкая сумка-чехол с плечевым ремнем для работы в полевых условиях |
- |
1 шт. |
|
Комплект тестовых проводов |
- |
1 шт. |
|
USB-кабель для обновления библиотек описаний приборов |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Копия сертификата соответствия взрывозащищенного оборудования2) |
- |
1 экз. |
|
Примечания: * - исполнение коммуникатора в соответствии с заказом 1) - руководство по эксплуатации может быть совмещено с паспортом 2) - только для исполнения ТЕХНОМИК-585-ЕХ | ||
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» документа
ТЕХНОМИК-585-АФДИ.407231.005.РЭ. «Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А
ТУ 26.51.66-005-37317625-2022 «Коммуникатор ТЕХНОМИК-585. Технические условия»
