Модули аналогового ввода/вывода SIMATIC S7-200 SMART
| Номер в ГРСИ РФ: | 96637-25 |
|---|---|
| Производитель / заявитель: | Фирма "Siemens AG", Германия |
Модули аналогового ввода/вывода SIMATIC S7-200 SMART (далее - модули) предназначены для преобразований входных аналоговых сигналов силы и напряжения постоянного тока в цифровые сигналы, а также цифровых сигналов в выходные аналоговые сигналы силы и напряжения постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96637-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Модули аналогового ввода/вывода | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | SIMATIC S7-200 SMART | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
6ES7 288-3AE04-0AA0 6ES7 288-3AE08-0AA0 6ES7 288-3AQ02-0AA0 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2205 от
13.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 82d65151-5603-6e2e-38c5-70d8954ef07c | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Siemens Industrial Automation Products Ltd., КИТАЙ, 99, Tian Yuan Road, West District, HITECH Zone, Chengdu, Sichuan Province
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-084-25 Государственная система обеспечения единства измерений. Модули аналогового ввода/вывода SIMATIC S7-200 SMART. Методика поверки
(с 13.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 33 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96637-25: Описание типа
2025-96637-25.pdf
|
Скачать | 134.1 КБ | |
|
96637-25: Методика поверки
МП-НИЦЭ-084-25
2025-mp96637-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Модули аналогового ввода/вывода SIMATIC S7-200 SMART (далее - модули) предназначены для преобразований входных аналоговых сигналов силы и напряжения постоянного тока в цифровые сигналы, а также цифровых сигналов в выходные аналоговые сигналы силы и напряжения постоянного тока.
Описание
Принцип действия модулей основан на аналого-цифровом преобразовании аналоговых сигналов напряжения и силы постоянного тока в цифровые сигналы, а также цифро-аналоговом преобразовании цифровых сигналов в сигналы силы и напряжения постоянного тока.
Конструктивно модули выполнены в пластиковых корпусах черного цвета, предназначенных для монтажа на DIN-рейку. Внутри корпуса расположены печатные платы с аналого-цифровыми или цифро-аналоговыми преобразователями (в зависимости от модификации модуля) и элементами электронной схемы. На передней панели модулей расположены светодиодные индикаторы состояния, на верхней панели - клеммные контакты для подключения источника питания, линий связи и источников сигналов, а также разъемы для подключения внешних устройств.
Модули изготовлены в модификациях 6ES7 288-3AE04-0AA0, 6ES7 288-3AE08-0AA0, 6ES7 288-3AQ02-0AA0, отличающихся количеством измерительных каналов, а также функциями (6ES7 288-3AE04-0AA0, 6ES7 288-3AE08-0AA0 - для аналого-цифровых преобразований; 6ES7 288-3AQ02-0AA0 - для цифро-аналоговых преобразований). Модули предназначены для работы совместно с модулями центрального процессорного устройства.
К модулям данного типа относятся модули аналогового ввода S7-200 SMART с зав. №№:
- V-RDA07YU8, V-RDA07ZJZ, V-RDA080DU, V-RDA07V90, V-S1A1BB75,
V-R0A0PFKQ, V-R0A0P9HM, V-R0A0PBGR, V-S1A1BECV, V-S1A11T3L - модификация 6ES7 288-3AE04-0AA0;
- V-S3A12Z0A, V-S1A27WDZ, V-S2A111SD, V-S3A12YVN, V-S3A12X2Z, V-S3A12YXD, V-S4A0Q2KY - модификация 6ES7 288-3AE08-0AA0;
- V-RNA0CK4J, V-RNA0CJXT, V-S4A11XJR - модификация 6ES7 288-3AQ02-0AA0.
Заводской номер нанесен на боковую панель модулей методом лазерной гравировки в виде буквенно-цифрового кода.
Общий вид модулей с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на модули не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.
Место нанесения заводского номера

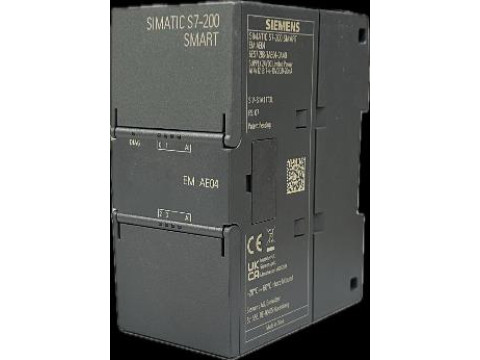

Рисунок 1 - Общий вид модулей с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) модулей представлено встроенным ПО.
Встроенное ПО модулей предназначено для обеспечения функционирования модулей, управления режимами их работы, выбора встроенных измерительных и вспомогательных функций.
Встроенное ПО является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО): | |
|
- модификация 6ES7 288-3AE04-0AA0 |
V01.01.01 |
|
- модификация 6ES7 288-3AE08-0AA0 |
V01.00.00 |
|
- модификация 6ES7 288-3AQ02-0AA0 |
V01.00.01 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Диапазон преобразований аналоговых/ цифровых сигналов |
Пределы допускаемой приведенной (к диапазону преобразований аналогового сигнала) погрешности преобразований, % | |
|
На входе |
На выходе | |
|
модификации 6ES7 288-3AE04-0AA0, 6ES7 288-3AE08-0AA0 | ||
|
от 0 до 20 мА |
от 0 до 27648 ед. |
±0,2 |
|
от -10 до +10 В от -5 до +5 В от -2,5 до +2,5 В |
от -27648 до +27648 ед. |
±0,1 |
|
модификация 6ES7 288-3AQ02-0AA0 | ||
|
от 0 до 27648 ед. |
от 0 до 20 мА |
±0,2 |
|
от -27648 до +27648 ед. |
от -10 до +10 В |
±0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, шт.: - модификация 6ES7 288-3AE04-0AA0 |
4 |
|
- модификация 6ES7 288-3AE08-0AA0 |
8 |
|
- модификация 6ES7 288-3AQ02-0AA0 |
2 |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Потребляемая мощность, ВА, не более |
1,5 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
100х81х45 |
|
Масса, кг, не более |
0,18 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +20 до +30 |
|
- относительная влажность, % |
от 30 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на модули не предусмотрено.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль аналогового ввода/вывода |
SIMATIC S7-200 SMART |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Основные технические данные» документа «Модули аналогового ввода/вывода SIMATIC S7-200 SMART. Паспорт».
Нормативные документы
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
