Полуприцеп-цистерна SANZ42.4
| Номер в ГРСИ РФ: | 96640-25 |
|---|---|
| Производитель / заявитель: | Willig Fahrzeugbau GmbH, ГЕРМАНИЯ |
|
96640-25: Описание типа
2025-96640-25.pdf
|
Скачать | 150.8 КБ |
Полуприцеп-цистерна SANZ42.4 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96640-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | SANZ42.4 | ||||||
| Приказы |
№2205 от
13.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c056df8b-e9a4-6286-5ecb-f7eca2cec165 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Willig Fahrzeugbau GmbH, ГЕРМАНИЯ, 9241, Waldstrasse 11, Muhlau, Sachsen
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 13.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96640-25: Описание типа
2025-96640-25.pdf
|
Скачать | 150.8 КБ |
Описание типа
Назначение
Полуприцеп-цистерна SANZ42.4 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Общий вид ППЦ SANZ42.4 зав.№ W09117334X1W20011 представлен на рисунках 1-2.

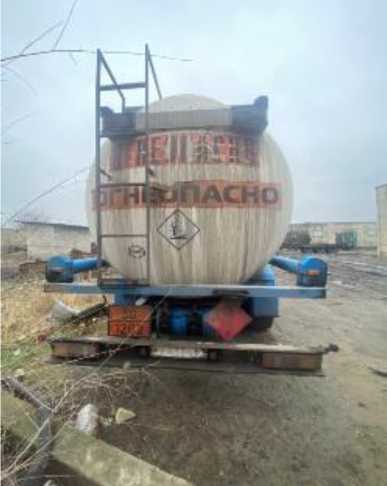

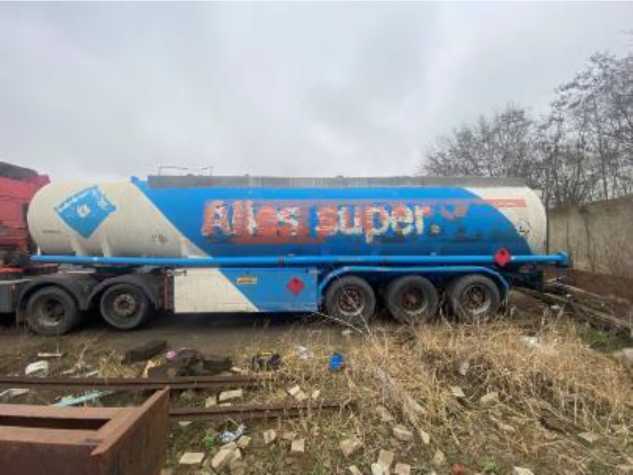

Рисунок 1 - Общий вид ППЦ SANZ42.4
Рисунок 2 - Общий вид ППЦ SANZ42.4

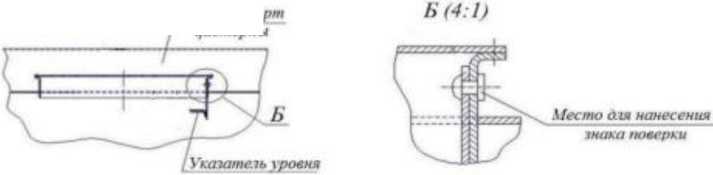

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Ягрхмим бо/ цистерны
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.
Технические характеристики
Таблица 1 - Метрологические характеристики_________________________________________
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
41150 |
|
Вместимость 1 секции, дм3 |
12000 |
|
Вместимость 2 секции, дм3 |
8900 |
|
Вместимость 3 секции, дм3 |
5640 |
|
Вместимость 4 секции, дм3 |
14610 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
5420 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 45 |
|
Количество секций, шт. |
4 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений______________
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
SANZ42.4 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Паспорте «Полуприцеп-цистерна SANZ42.4», раздел 8.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
