Анализаторы хлорорганических соединений в нефти «ХОС»
| Номер в ГРСИ РФ: | 96642-25 |
|---|---|
| Производитель / заявитель: | ООО НТФ "БАКС", г.Самара |
Анализаторы хлорорганических соединений в нефти «ХОС» (далее - анализаторы) предназначены для поточных автоматических измерений суммарной массовой доли и суммарной массовой концентрации хлорорганических соединений (органических хлоридов) в нефти в пересчете на органически связанный хлор при транспортировке и передаче нефти на объектах подготовки, хранения и транспортировки нефти, предприятиях нефтяной промышленности.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96642-25 | |||||||||
| Действует | по 13.10.2030 | |||||||||
| Наименование | Анализаторы хлорорганических соединений в нефти | |||||||||
| Модель | «ХОС» | |||||||||
| Приказы |
№2205 от
13.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1d656f20-dc5c-f80b-c51d-b69c09c47655 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НТФ «БАКС», РОССИЯ, 443022, г. Самара, пр-кт Кирова, д. 10; 443022, г. Самара, пр-кт Кирова, д. 22
Поверка
| Методика поверки / информация о поверке |
РТ-МП-14-205-2025 Государственная система обеспечения единства измерений. Анализаторы хлорорганических соединений в нефти "ХОС". Методика поверки
(с 13.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96642-25: Описание типа
2025-96642-25.pdf
|
Скачать | 176.2 КБ | |
|
96642-25: Методика поверки
РТ-МП-14-205-2025
2025-mp96642-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Анализаторы хлорорганических соединений в нефти «ХОС» (далее - анализаторы) предназначены для поточных автоматических измерений суммарной массовой доли и суммарной массовой концентрации хлорорганических соединений (органических хлоридов) в нефти в пересчете на органически связанный хлор при транспортировке и передаче нефти на объектах подготовки, хранения и транспортировки нефти, предприятиях нефтяной промышленности.
Описание
Принцип действия анализаторов основан на отборе проб нефти, извлечении из них паров хлорорганических соединений, анализе содержания хлорорганических соединений с применением детектора постоянной скорости рекомбинации и пересчете полученной массовой доли в содержание органически связанного хлора с помощью программного обеспечения (далее - ПО).
Анализаторы состоят из аналитического блока и парофазного пробоотборника (далее -ПФП).
В ПФП поступает нефть из обогреваемой байпасной линии и по ней же возвращается в трубопровод в точку с меньшим давлением (должен обеспечиваться перепад давления не менее 0,1 МПа). Если в месте установки анализатора нет точек отбора и возврата пробы с подходящим перепадом давления, в байпасной линии устанавливается циркуляционный насос. Поступившая в ПФП проба нефти нагревается и выдерживается для достижения равновесия между жидкостью и паровой фазой. После чего паровую фазу отправляют в аналитический блок, а оставшаяся в пробоотборнике нефть сливается в емкость, откуда она периодически перекачивается в дренаж или, если установлен насос, обратно в трубопровод. Пары хлорорганических соединений из ПФП с помощью крана-дозатора направляются на две аналитические колонки для разделения на отдельные компоненты. Далее происходит анализ с применением детектора постоянной скорости рекомбинации и пересчет полученной массовой доли отдельных хлорорганических соединений в содержание органически связанного хлора. Весь цикл анализа, включая отбор и подготовку пробы, занимает не более 20 минут.
Управление работой анализаторов осуществляется посредством персонального компьютера с установленным ПО «Анализатор». Оператор может выбирать, корректировать режимы анализа и обработки данных через удаленный компьютер. Анализаторы снабжены встроенным дисплеем, на котором отображаются результаты измерений. Полученные данные сохраняются в памяти анализатора.
Анализаторы выпускаются во взрывозащищенном исполнении.
Предусмотрено нанесение серийного номера на идентификационную табличку (шильд) анализаторов ударным методом или гравировкой. Формат серийного номера - цифровой. Номер состоит из арабских цифр.
Общий вид анализаторов представлен на рисунке 1.
Место нанесения и внешний вид идентификационной таблички (шильда) с серийным номером и знаком утверждения типа на анализаторы представлены на рисунке 2.
Пломбирование анализаторов осуществляется с применением пломбы-наклейки. Место пломбирования указано на рисунке 3.
Нанесение знака поверки на анализаторы не предусмотрено.

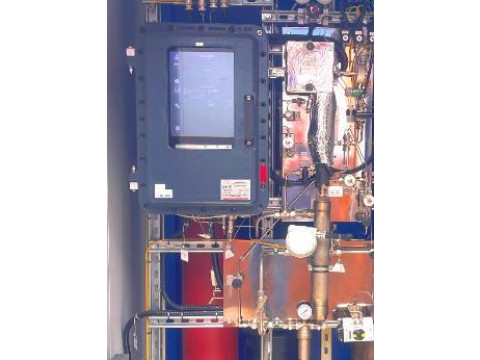

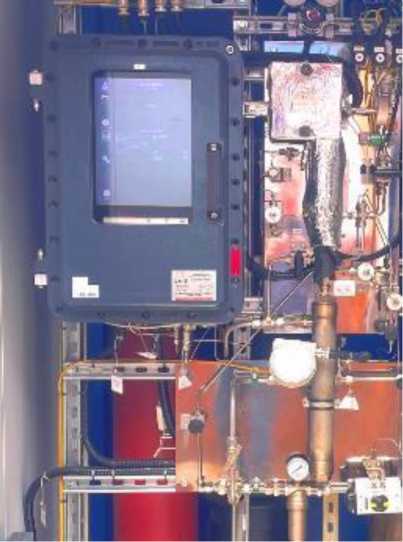

Рисунок 1 - Общий вид анализаторов
О |1111|1111|1П1| Анализатор Q ' ' А ' *ло роргаии чески X
БАКС Соединении □ нефти «ХОСн
Ех ER[ АПдуеозоооооо°
lExllBT4GbX 1Ех h IIBT4 GbX Серийный №
+ 10X^1, <+40'’С
Масса ____КГ
Дате 20 г
ОС ХХХХ № ЕАЭС RU C-RU.XXXX.X.XXXXX/YY Сделана в Росгии
OQD НГГФ 'БАК" 441ГР? РФ г Сдыйпй пр- Кмрлм 1П,'АШМ'.мсыи

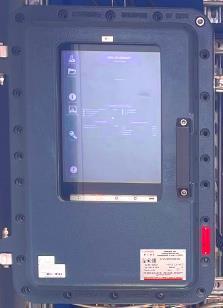

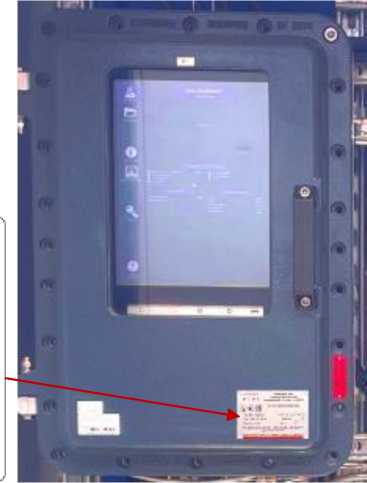

Рисунок 2 - Место нанесения идентификационной таблички (шильда) и внешний вид идентификационной таблички (шильда) с серийным номером и знаком утверждения типа

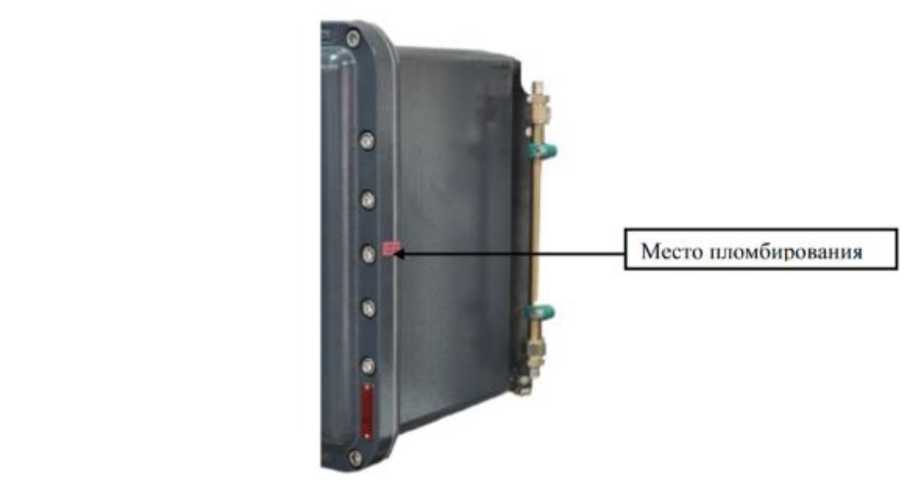

Рисунок 3 - Место пломбирования анализаторов от несанкционированного доступа
Программное обеспечение
Встроенное ПО, специально разработанное производителем для анализаторов, обеспечивает сбор, обработку, преобразование, хранение и вывод измерительной информации на жидкокристаллический дисплей и удаленный компьютер. ПО обеспечивает управление, градуировку и диагностику состояния анализатора с помощью персонального компьютера.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Анализатор |
|
Номер версии (идентификационный номер ПО), не ниже |
02.03 |
|
Цифровой идентификатор программного обеспечения |
0x1BFEB1EF |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений суммарной массовой доли хлорорганических соединений (органических хлоридов) в нефти в пересчете на органически связанный хлор, мг/кг (млн-1) |
от 0,1 до 12 |
|
Диапазон показаний суммарной массовой доли хлорорганических соединений (органических хлоридов) в нефти в пересчете на органически связанный хлор, мг/кг (млн-1) |
от 0 до 50 |
|
Диапазон измерений суммарной массовой концентрации хлорорганических соединений (органических хлоридов) в нефти в пересчете на органически связанный хлор, мг/дм3 |
от 0,1 до 12 |
|
Диапазон показаний суммарной массовой концентрации хлорорганических соединений (органических хлоридов) в нефти в пересчете на органически связанный хлор, мг/дм3 |
от 0 до 50 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений суммарной массовой доли хлорорганических соединений (органических хлоридов) в нефти в пересчете на органически связанный хлор в диапазоне измерений, % |
±35 |
|
Пределы допускаемой относительной погрешности измерений суммарной массовой концентрации хлорорганических соединений (органических хлоридов) в нефти в пересчете на органически связанный хлор в диапазоне измерений, % |
±35 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230-22 50±1 |
|
Потребляемая мощность, Вт, не более |
1000 |
|
Габаритные размеры (при монтаже на стойке, без вспомогательного оборудования) (ВхШхГ), мм, не более |
1590x800x366 |
|
Масса (без вспомогательного оборудования), кг, не более |
95 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), % - атмосферное давление, кПа |
от +10 до +40 от 20 до 95 от 84 до 106,4 |
|
Степень защиты от внешних воздействий, не ниже |
IP66 |
|
Маркировка взрывозащиты |
1 Ex II B T4 GbX 1 Ex h II B T4 GbX |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
26300 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на идентификационную табличку анализатора ударным методом или гравировкой.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор хлорорганических соединений в нефти «ХОС» |
- |
1 экз. |
|
Дистрибутив на ПО |
ПО «Анализатор» |
1 экз. |
|
Руководство по эксплуатации |
АПДУ.9030.000.000 РЭ |
1 экз. |
|
Паспорт |
АПДУ.9030.000.000 ПС |
1 экз. |
|
Программа сбора и обработки хроматографических данных «Анализатор». Полное описание функциональных возможностей программы |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Анализатор хлорорганических соединений в нефти «ХОС». Руководство по эксплуатации», раздел 7 «Использование по назначению».
При использовании в сфере государственного регулирования обеспечения единства измерений анализаторы применяют в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ТУ 26.51.53-51-21189467-2024 «Анализатор хлорорганических соединений в нефти «ХОС». Технические условия»
