Трансформаторы напряжения VTA-170
| Номер в ГРСИ РФ: | 96644-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd.", Китай |
|
96644-25: Описание типа
2025-96644-25.pdf
|
Скачать | 140.4 КБ |
Трансформаторы напряжения VTA-170 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96644-25 | |||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||
| Модель | VTA-170 | |||||||||||||||||||||
| Приказы |
№2205 от
13.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 55f892e0-90aa-5190-b4e0-e60cb3ebc38c | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ABB Guangdong SiHui Instrument Transformer Co., Ltd., КИТАЙ, 8 Xinwang Road, Huanggang Community, Dongcheng Street, SiHui, Guangdong, 526238 CN
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 13.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96644-25: Описание типа
2025-96644-25.pdf
|
Скачать | 140.4 КБ |
Описание типа
Назначение
Трансформаторы напряжения VTA-170 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения представляют собой масштабные преобразователи индуктивного типа. Имеют первичную и несколько вторичных обмоток, размещенных в баке, заполненном элегазом. Плотность газа контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Сердечники трансформаторов напряжения набраны из листов трансформаторной стали квадратного сечения и имеют низкие потери. Активная часть трансформаторов напряжения помещена в бак, изготовленный из алюминия. Выводы вторичных обмоток подключены к клеммам контактной коробки. Крышка коробки пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения VTA-170 зав. №№ GD11/634R0401, GD11/634R0402, GD11/634R0403, GD11/634R0404, GD11/634R0405, GD11/634R0406.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде буквенно-цифрового обозначения.

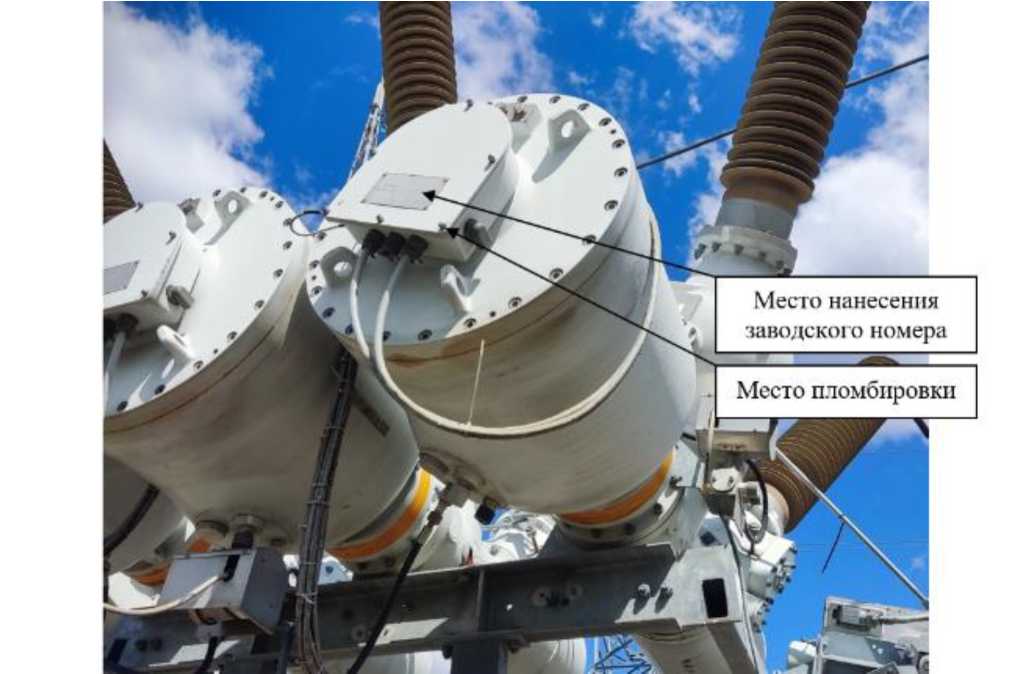

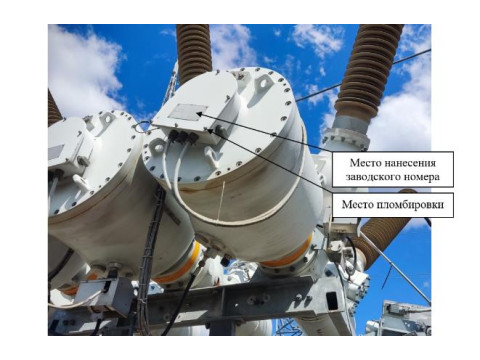

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место нанесения
заводского номера
Место пломбировки
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и^ом, кВ |
150/^3 |
|
Номинальное напряжение 1’2ном. В основной вторичной обмотки дополнительной вторичной обмотки |
100/^3 100 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности по ГОСТ 1983 основной вторичной обмотки дополнительной вторичной обмотки |
0,2; 3,0 3Р |
|
Номинальная мощность, В^А основной вторичной обмотки дополнительной вторичной обмотки |
50;250 600 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -30 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
VTA-170 |
1 шт. |
|
Паспорт |
VTA-170 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Другие Трансформаторы
