Устройства измерительные многофункциональные MMD
| Номер в ГРСИ РФ: | 96648-25 |
|---|---|
| Производитель / заявитель: | Jiangsu Sfere Electric CO.,LTD, КНР |
Устройства измерительные многофункциональные MMD (далее - устройства) предназначены для измерений напряжения, силы и частоты переменного тока, коэффициента мощности, активной, реактивной и полной электрической мощностей, а также преобразований входных аналоговых сигналов в электрические выходные сигналы силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96648-25 | ||||||||||||||||||
| Действует | по 13.10.2030 | ||||||||||||||||||
| Наименование | Устройства измерительные многофункциональные | ||||||||||||||||||
| Модель | MMD | ||||||||||||||||||
| Модификации |
MMD7 MMD9 на испытания представлены: MMD7-E-RSDAR MMD7-C-RSDAR MMD9-E-RSDAR MMD9-C-RSEDR MMD9-С-RSTDRI |
||||||||||||||||||
| Приказы |
№2205 от
13.10.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b2f7b6a4-69d6-db0f-e36e-45cc527f42d9 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
IANGSU SFERE ELECTRIC CO., LTD, КИТАЙ, 1 Dongding Road, Jiangyin, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП-243-2023 Государственная система обеспечения единства измерений. Устройства измерительные многофункциональные MMD. Методика поверки
(с 13.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96648-25: Описание типа
2025-96648-25.pdf
|
Скачать | 155.4 КБ | |
|
96648-25: Методика поверки
МП-243-2023
2025-mp96648-25.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Устройства измерительные многофункциональные MMD (далее - устройства) предназначены для измерений напряжения, силы и частоты переменного тока, коэффициента мощности, активной, реактивной и полной электрической мощностей, а также преобразований входных аналоговых сигналов в электрические выходные сигналы силы постоянного электрического тока.
Описание
Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя (далее - АЦП) и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на дисплее.
Конструктивно устройства выполнены в пластмассовом корпусе и состоят из входных первичных преобразователей напряжения и силы переменного тока, АЦП, микропроцессора, дисплея.
Приборы выпускаются в модификациях MMD7 и MMD9 отличающихся метрологическими и техническими характеристиками, типом дисплея, выполняемыми функциями.
На лицевой панели расположен дисплей и органы управления, на задней панели расположены входные и выходные порты.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Обозначение устройств представлено на рисунке 1. Общий вид устройств и места нанесения маркировки представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
MMD[1]-[2]-[3]
[1] - размер панели
7: 72х72
9: 96х96
[2] - тип дисплея
E: LED-дисплей
C: LCD-дисплей
[3] - дополнительные опции
RS:1 порт связи RS485
2RS: 2 порта связи RS485
A: аналоговые выходы
R: релейные выходы
D: дискретные входы
T: температурные входы
E: 1 порт Ethernet
I: ввод дифференциального тока
Рисунок 1 - Обозначение устройств

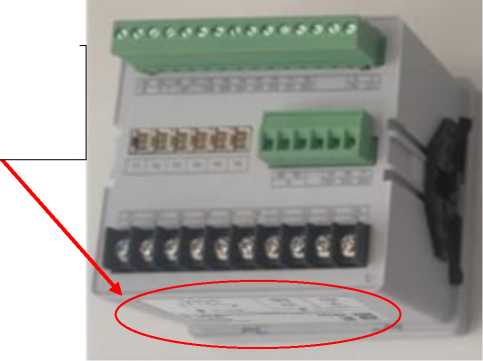

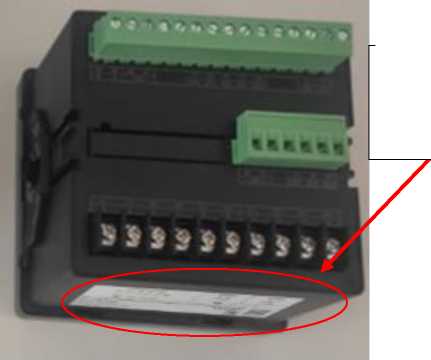

Места нанесения маркировки, заводского номера и знака утверждения типа

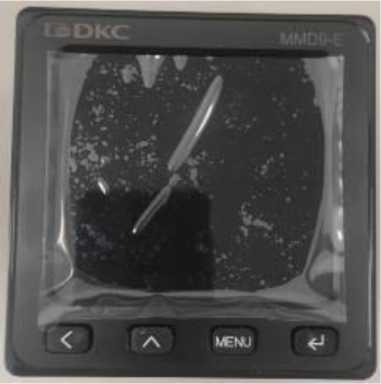

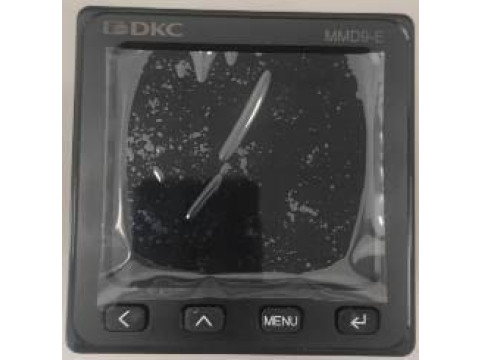

а) Модификации MMD9-E и MMD7-E

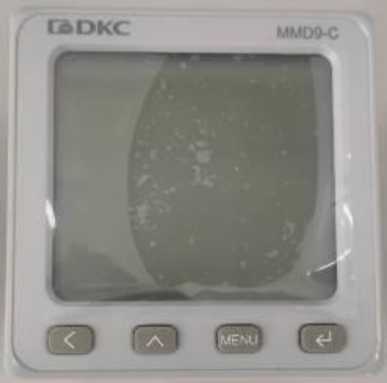

б) Модификации MMD9-C и MMD7-C
Рисунок 2 - Общий вид приборов
Программное обеспечение
Программное обеспечение (далее - ПО) приборов является встроенным. Программное обеспечение приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
ПО является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение | |||
|
Модификация |
MMD7-E |
MMD7-C |
MMD9-E |
MMD9-C |
|
Идентификационное наименование ПО |
MMD7-E |
MMD7-C |
MMD9-E |
MMD9 |
|
Номер версии (идентификационный номер ПО), не ниже |
1001 |
1001 |
1001 |
1001 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные среднеквадратические значения фазного напряжения переменного тока, и(ф)ном, В |
230 |
|
Диапазон измерений среднеквадратического значения фазного напряжения переменного тока, В |
от 0,2 и(ф)ном до 1,2 и(ф)ном |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратического значения фазного напряжения переменного тока, % |
±0,2 |
|
Номинальные среднеквадратические значения междуфазного напряжения переменного тока, и(л)ном, В |
400 |
|
Диапазон измерений среднеквадратического значения междуфазного напряжения переменного тока, В |
от 0,2 и(л)ном до 1,2 и(л)ном |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратического значения междуфазного напряжения переменного тока, % |
±0,2 |
|
Номинальное среднеквадратическое значение силы переменного тока, 1ном, А |
1; 5 |
|
Диапазон измерений среднеквадратического значения переменного тока, А |
от 0,005 1ном до 1,2 1ном |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратического значения переменного тока, % |
±0,2 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений активной фазной и суммарной трехфазной электрической мощности, Вт |
от 0,2 и(ф)ном до 1,2 и(ф)ном от 0,005 1ном до 1,2 1ном |
|
Пределы допускаемой приведенной погрешности измерений активной фазной и суммарной трехфазной электрической мощности, % |
±0,3 |
|
Диапазон измерений реактивной фазной и трехфазной электрической мощности, Вар |
от 0,2 и(ф)ном до 1,2 и(ф)ном от 0,005 1ном до 1,2 1ном |
|
Пределы допускаемой приведенной погрешности измерений реактивной фазной и суммарной трехфазной электрической мощности, % |
±0,3 |
|
Диапазон измерений полной фазной и трехфазной электрической мощности, В^А |
от 0,2 и(ф)ном до 1,2 и(ф)ном от 0,005 1ном до 1,2 1ном |
|
Пределы допускаемой приведенной погрешности измерений полной фазной и трехфазной электрической мощности, % |
±0,3 |
|
Диапазон измерения фазного и трехфазного коэффициента мощности |
от -1,0 до +1,0 |
|
Пределы допускаемой относительной погрешности измерений фазного и трехфазного коэффициента мощности, % |
±0,5 |
|
Диапазон преобразования выходного сигнала силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
|
Пределы допускаемой основной приведенной к верхнему пределу диапазона погрешности преобразований выходного сигнала силы постоянного тока, % |
±0,5 |
|
Класс точности: - активной электрической энергии по ГОСТ 31819.22-2012 - реактивной электрической энергии по ГОСТ 31819.23-2012 |
0,5S 2 |
|
Стартовый ток, А |
0,001 1ном |
|
Постоянная счетчика имп./(кВт^ч) / имп./(квар^ч) |
5000/5000 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
MMD7-C |
MMD9-C |
MMD7-E |
MMD9-E | |
|
Габаритные размеры (Д*Ш*В), мм, не более |
72x72x83 |
96x96x83 |
72x72x83 |
96x96x83 |
|
Масса, кг, не более |
1 |
1 | ||
|
Напряжение питания от источника постоянного тока, В |
от 80 до 270 | |||
|
Напряжение питания от источника переменного тока частотой 50 Гц, В |
от 80 до 270 | |||
|
Потребляемая мощность, В^А, не более |
5 | |||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсата), %, не более |
от -25 до +70 от 5 до 95 |
от -40 до +70 от 5 до 95 | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
60000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится методом наклейки на боковую панель устройств и на титульный лист эксплуатационной документации типографским.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Устройство измерительное многофункциональное MMD |
* |
1 |
|
Паспорт |
* |
1 |
|
Руководство по эксплуатации |
24.01.001-РЭ |
1 |
|
Примечание: *в зависимости от модификации | ||
Сведения о методах измерений
приведены п.1.2 «Общая информация о назначении устройства» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 года № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Стандарт предприятия «СТП 0001-2023 Устройства измерительные
многофункциональные MMD»
