Системы мониторинга параметров частичных разрядов PDTracII 4208
| Номер в ГРСИ РФ: | 96655-25 |
|---|---|
| Производитель / заявитель: | Shanghai JingZhan Electric Co., Ltd., КИТАЙ |
Системы мониторинга параметров частичных разрядов PDTracII 4208 (далее - системы PDTracII 4208) предназначены для измерений максимальной амплитуды повторяющихся частичных разрядов (ЧР), возникающих при эксплуатации в высоковольтной изоляции статорных обмоток электродвигателей среднего класса напряжения и в изоляции небольших высоковольтных генераторов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96655-25 | ||||||||||||
| Действует | по 16.10.2030 | ||||||||||||
| Наименование | Системы мониторинга параметров частичных разрядов | ||||||||||||
| Модель | PDTracII 4208 | ||||||||||||
| Приказы |
№2226 от
16.10.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | a8d3cc21-7c39-8256-2c6e-488bee8d6415 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Shanghai JingZhan Electric Co., Ltd., КИТАЙ, Room 1015, No.9, Alley 199, Huting North Road, Songjiang District,Shanghai
Поверка
| Методика поверки / информация о поверке |
МП 201/1.2-062-2024 Государственная система обеспечения единства измерений. Системы мониторинга параметров частичных разрядов PDTracII 4208. Методика поверки
(с 16.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96655-25: Описание типа
2025-96655-25.pdf
|
Скачать | 182.1 КБ | |
|
96655-25: Методика поверки
МП 201/1.2-062-2024
2025-mp96655-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Системы мониторинга параметров частичных разрядов PDTracII 4208 (далее - системы PDTracII 4208) предназначены для измерений максимальной амплитуды повторяющихся частичных разрядов (ЧР), возникающих при эксплуатации в высоковольтной изоляции статорных обмоток электродвигателей среднего класса напряжения и в изоляции небольших высоковольтных генераторов.
Описание
Принцип действия системы PDTracII 4208 основан на детектировании высокочастотных сигналов через широкополосный датчик (при обязательной подаче достаточного сигнала опорной частоты) с дальнейшим прохождением сигнала через резистор и с последующей обработкой сигнала аналого-цифровым преобразователем и его передачей по интерфейсу USB, Ethernet, по протоколу (TCP/IP) в персональный компьютер (ПК).
Функционально системы PDTracII 4208 состоят из датчиков ЧР, соединительной коробки выводов, блока обработки и сбора данных, включая измеритель ЧР, соединенных между собой штатными коаксиальными кабелями.
Системы PDTracII 4208 предназначены для стационарной установки и непрерывного сбора, обработки и хранения данных активности ЧР, устанавливаются снаружи электродвигателей или генераторов рядом с датчиками, которые подключаются коаксиальными кабелями к панели управления, затем от панели управления подключаются к монитору.
Измеритель ЧР систем PDTracII 4208 предназначен для подключения к датчикам и к дополнительным индикаторам температуры и влажности, а также к системам коммуникации и связи. Измеритель ЧР включает в себя три аналого-цифровых преобразователя, одновременно осуществляющих выборку данных по входным каналам для измерений активности частичного разряда. Измеритель ЧР имеет 10 уровней чувствительности измерений амплитуды повторяющихся ЧР. Данные измерений сохраняются в архиве измерений в течение двух лет на внутренней карте памяти. Измеритель монтируется в вертикальном положении на монтажную поверхность.
Соединительная коробка выводов предназначена для подключения датчиков ЧР к измерителю ЧР систем PDTracII 4208. Соединительная коробка выводов устанавливается стационарно на расстоянии, не превышающем 30 метров от контролируемого оборудования. В соединительной коробке выводов находится панель с разъемами типа BNC, к которой подводятся коаксиальные кабели от датчиков ЧР. Выполнена в стальном корпусе с кондиционером, оснащена дверцей с окошком, при открытии которой появляется доступ к передней панели.
На панели измерителя ЧР систем модификации PDTracII 4208 расположены индикатор питания, онлайн-индикатор, индикатор тревоги, порт связи USB, индикатор Ethernet. Болт заземления расположен снаружи в нижней части корпуса.
Датчики ЧР выполнены на основе эпоксидной смолы и слюды, предназначены для регистрации импульсных сигналов ЧР в изоляции высоковольтных электродвигателей, и генераторов и не влияют на работу контролируемого оборудования. Датчики стационарно устанавливаются по одному на каждую фазу, как можно ближе к контролируемому оборудованию для достижения максимальной чувствительности. Для улучшения качества выделения шумов датчики устанавливаются направленно или дифференцированно в зависимости от конструкции оборудования. Датчик имеет один измерительный выход. Масса и размеры датчика зависят от класса напряжения применяемого электрооборудования (6 кВ, 16 кВ, 25 кВ).
Управление системой PDTracII 4208 осуществляется при помощи программного обеспечения, устанавливаемого на ПК. Требования к ПК: 32-разрядный (х86) или 64-разрядный (х64) процессор с тактовой частотой 1 ГГц, 2 ГБ системной памяти, 1 ГБ свободного места на жестком диске для программного обеспечения, привод CD-ROM, INTERNET Explorer 8 или более поздней версии.
Запись измеренных значений амплитуды повторяющихся ЧР в архив может проводиться вручную по команде оператора. Просмотр архива измерений проводится вручную.
Системы PDTracII 4208 имеют серийные номера в числовом формате, обеспечивающие идентификацию каждого экземпляра. Серийный номер, наименование изделия и дата изготовления нанесены на шильд из пластика клеится на нижнюю поверхность корпуса соединительной коробки. Серийный номер датчиков ЧР нанесен на торцевую поверхность датчика методом лазерной гравировки. Серийный номер, наименование изделия и дата производства прибора наносятся методом лазерной гравировки на шильд в виде металлической пластинки, которая жестко крепится на заднюю панель корпуса прибора.
Знак поверки на средство измерений не наносится.
Пломбирование осуществляется при помощи наклеек «НЕ ВСКРЫВАТЬ!», установленных на верхних и нижних крепежных винтах.
Общий вид систем PDTracII 4208, место пломбировки от несанкционированного доступа, места нанесения заводского номера и знака утверждения типа представлены на рисунках 1 - 4.
Место пломбирования
Место нанесения знака утверждения типа

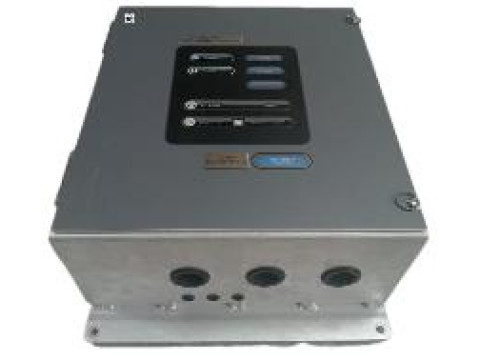

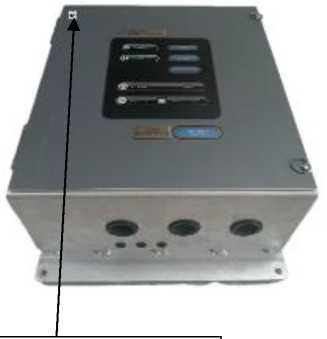

Рисунок 1 - Общий вид соединительной коробки выводов системы PDTracII 4208
Место нанесения серийного номера
Рисунок 2 - Общий вид соединительной коробки выводов с внутренней компоновкой системы PDTracII 4208

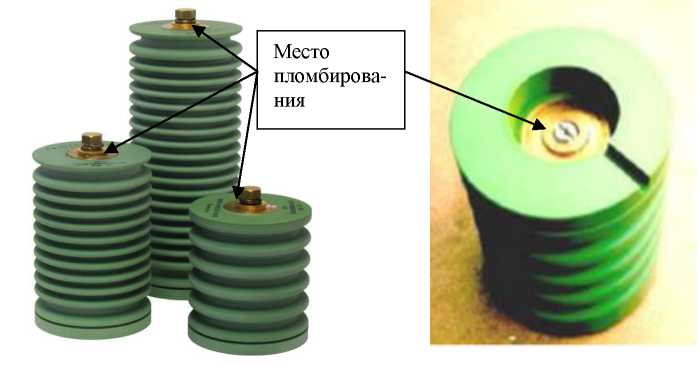

Рисунок 3 - Общий вид датчиков ЧР
Рисунок 4 - Нижняя поверхность датчика ЧР
Программное обеспечение
Системы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное программное обеспечение - внутренняя программа микропроцессора измерителя системы для обеспечения работоспособности системы. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния ПО.
Внешнее ПО устанавливается на ПК и предусматривает различные экранные формы отображения информации. Внешнее ПО предназначено для управления и сбора информации с системы, хранения и представления пользователю в удобном виде.
Внешнее ПО не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PD Monitor PDTracPro |
|
Номер версии (идентификационный номер ПО) |
не ниже 7.0 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений максимальной амплитуды напряжения повторяющихся частичных разрядов в полосе пропускания импульсов частичных разрядов от 40 до 350 МГц, В |
от 0,500 до 3,200 |
|
Частота следования импульсов, Гц |
от 600 до 5000 |
|
Пределы допускаемой относительной погрешности измерений максимальной амплитуды напряжения повторяющихся частичных разрядов, % |
±15 |
|
Количество измерительных датчиков |
3 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Количество каналов измерений частичных разрядов |
3 |
|
Номинальная емкость датчика, пФ |
80 |
|
Допускаемое отклонение от номинальной емкости, %, не более |
±4 |
Таблица 3 - Основные технические характеристики систем
|
Наименование характеристики |
Значение |
|
Входное напряжение датчика, кВ |
от 3 до 28 |
|
Номинальная частота входного напряжения датчика, Гц |
50 или 60 |
|
Электрическая прочность датчика в течение одной минуты, не менее, кВ* класса напряжения 6 кВ класса напряжения 16 кВ класса напряжения 25 кВ |
15 40 51 |
|
Параметры электрического питания: | |
|
- входное напряжение переменного тока, В |
от 110 до 240 |
|
- номинальная частота переменного тока, Гц |
50 или 60 |
|
Габаритные размеры, мм, не более | |
|
а) соединительной коробки выводов | |
|
- высота |
152 |
|
- ширина |
216 |
|
- длина |
267 |
|
b) датчика ЧР | |
|
- высота |
92;127;206 |
|
- диаметр |
89 |
|
с) блока обработки и сбора данных, включая измеритель частичных разрядов | |
|
- высота |
205 |
|
- ширина |
370 |
|
- длина |
420,5 |
|
Масса, кг, не более | |
|
- соединительной коробки выводов |
3,5 |
|
- датчика ЧР |
1,1; 1,6; 2,3 |
|
- блока обработки и сбора данных, включая измеритель частичных разрядов |
10 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от +10 до +40 |
|
- относительная влажность при температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
43800 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист руководства пользователя типографским способом, на паспортную табличку блока обработки и сбора данных с помощью наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Система мониторинга параметров частичных разрядов в составе: |
PDTracII 4208 |
1 шт. |
_ |
|
- датчик ЧР |
- |
3 шт. |
_ |
|
- соединительная коробка выводов |
Termination Box |
1 шт. |
_ |
|
- блок обработки и сбора данных, включая измеритель ЧР |
PDTracII 4208 |
1 шт. |
_ |
|
Монтажное аппаратное оборудование для противоударного крепления |
1 комплект |
Болт из нержавеющей стали М8х1,25х20 мм (х4); Шайба М8 класса 5 (х4); Стопорная шайба М8 класса 5 (х4) | |
|
Удлинительные кабели PD |
RG-58 A/U |
3 шт. |
длина по 1,8 м каждый, штекер BNC-штекер BNC, маркировка «A», «B», «C» |
|
Амортизационные крепления |
_ |
4 шт. |
_ |
|
Разъемы BNC 90° |
_ |
3 шт. |
_ |
|
USB-кабель |
_ |
1 шт. |
совместимость с USB 2.0/ USB 3.0 Тип А - Тип В длина 1,8 м |
|
Заземляющий кабель |
_ |
1 шт. |
25 мм2, заканчивающийся на одном конце; длина 3 м |
|
Установочные диски |
_ |
1 шт. 1 шт. |
PDTracPro PDView |
|
Руководство пользователя |
_ |
1 экз. |
_ |
Сведения о методах измерений
приведены в разделе п.4.5 «Последовательность измерений» руководства пользователя.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 55191-2012 (МЭК 60270:2000) Методы испытаний высоким напряжением. Измерения частичных разрядов;
ГОСТ IEC/TS 60034-27-2-2015 Машины электрические вращающиеся. Измерения частичного разряда на изоляции статорной обмотки включенных в сеть вращающихся электрических машин;
Приказ Росстандарта № 3463 от 30.12.2019 г. «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия «Системы мониторинга параметров частичных разрядов PDTracII 4208».
