Анализаторы элементные ECS
| Номер в ГРСИ РФ: | 96659-25 |
|---|---|
| Производитель / заявитель: | NC Technologies S.R.L., ИТАЛИЯ |
Анализаторы элементные ECS (далее - анализаторы) предназначены для измерений массовой доли элементов (углерода, водорода, азота, серы и кислорода) в органических и неорганических материалах различного происхождения.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96659-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 16.10.2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Анализаторы элементные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ECS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
ECS 4024 ECS 4010 ECS 8040 ECS 8020 ECS 8024 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2226 от
16.10.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3f57a077-09fe-2614-5cac-70496bbcd51b | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
NC Technologies S.R.L., ИТАЛИЯ, Via Milano 15/A – 20041 Bussero (Milan)
Поверка
| Методика поверки / информация о поверке |
МП 18-241-2025 Государственная система обеспечения единства измерений. Анализаторы элементные ECS. Методика поверки
(с 16.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96659-25: Описание типа
2025-96659-25.pdf
|
Скачать | 179.6 КБ | |
|
96659-25: Методика поверки
МП 18-241-2025
2025-mp96659-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Анализаторы элементные ECS (далее - анализаторы) предназначены для измерений массовой доли элементов (углерода, водорода, азота, серы и кислорода) в органических и неорганических материалах различного происхождения.
Описание
Принцип действия анализаторов основан на сжигании образца в присутствии определенной порции кислорода в реакторе. Газообразные продукты горения проходят через систему восстановительных реакторов и поглотителей, разделяются на хроматографической колонке и детектируются с помощью детектора по теплопроводности. В качестве газа-носителя применяется гелий.
При определении массовой доли углерода, водорода, азота и серы проба сгорает в атмосфере чистого кислорода с образованием CO2, H2O, N2 и SO2 с последующим их хроматографическим разделением и регистрацией с помощью детектора по теплопроводности. Определение массовой доли кислорода производится путем пиролиза образца в гелиевой среде в присутствии катализатора с образованием окиси углерода. Преобразование выходных сигналов (параметров хроматографических пиков) в единицы массовой доли выполняется с применением индивидуальной градуировочной характеристики (одно- или многоточечной).
Конструктивно анализатор представляет собой стационарный настольный лабораторный прибор, выполненный в виде единого блока, внутри которого установлены реакторная печь (одинарная или двойная), система поглотителей, хроматографическая колонка, детектор по теплопроводности, а также газовые коммуникации и электронная схема. Анализатор стандартно укомплектован либо универсальной электрической системой ввода проб в контейнерах, либо универсальной пневматической системой ввода проб в контейнерах, а также опционально - может быть укомплектован портами ввода жидких и газообразных проб.
Анализаторы выпускаются в 5 моделях: ECS 4024, ECS 4010, ECS 8040, ECS 8020 и ECS 8024, отличающихся конструкцией и техническими характеристиками.
Анализаторы моделей ECS 4024 и ECS 4010 имеют ручной контроль газов и оснащены одинарной (модель ECS 4024) и двойной (модель ECS 4010) реакторной печью. Анализаторы моделей ECS 8040, ECS 8020 и ECS 8024 имеют электронный контроль газов и оснащены одинарной (модель ECS 8040) и двойной (модели ECS 8020 и ECS 8024) реакторной печью. Анализаторы моделей ECS 4024, ECS 4010, ECS 8040, ECS 8020 предназначены для измерений массовой доли углерода, водорода, азота, серы и кислорода (в различных сочетаниях). Анализаторы модели ECS 8024 в большей степени ориентированы на измерение массовой доли углерода и/или азота и на исследование элементного состава почвы и осадков. Перечень определяемых элементов для каждой модели зависит от конфигурации используемых реакторов, ловушек и колонок и указывается в паспорте анализатора.
Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером расположена на задней панели анализатора. Серийный номер имеет цифровой формат, наносится типографским способом.
Пломбирование и нанесение знака поверки на анализаторы не предусмотрены. Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию.
Общий вид анализаторов представлен на рисунке 1. Внешний вид электрической и пневматической систем ввода проб в контейнерах представлен на рисунке 2. Место нанесения маркировочной таблички с серийным номером показано на рисунке 3.

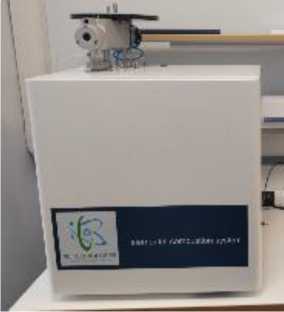

анализаторы модели ECS 4010
анализаторы модели ECS 4024

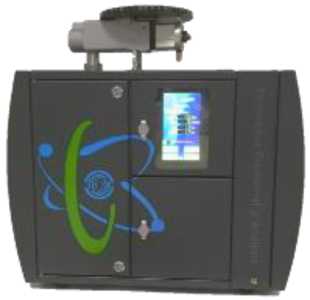

анализаторы модели ECS 8040

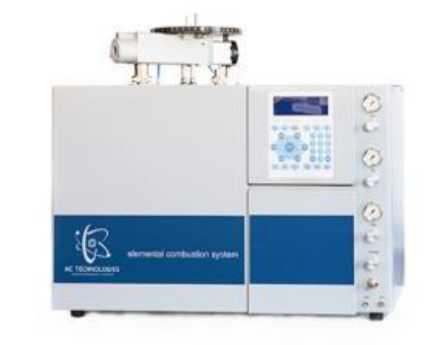

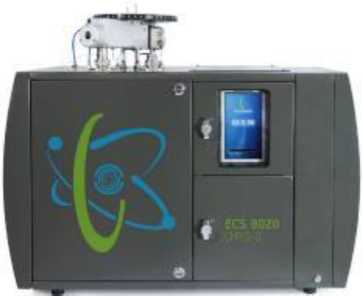

анализаторы модели ECS 8020

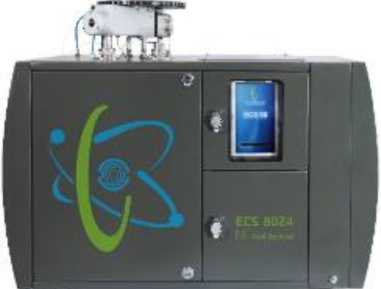

анализаторы модели ECS 8024

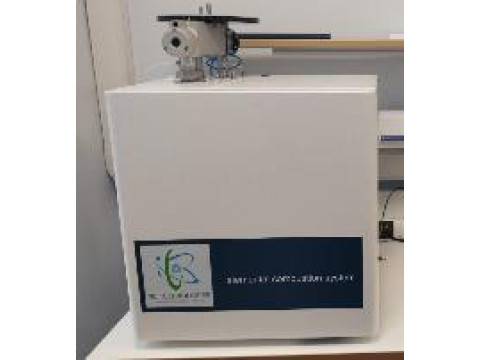

Рисунок 1 - Общий вид анализаторов элементных ECS

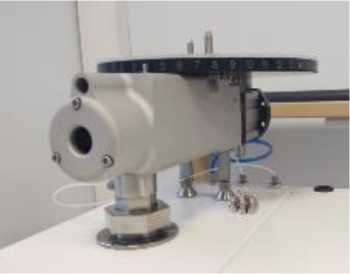

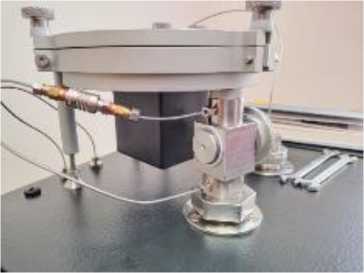

электрическая система ввода проб в контейнерах
пневматическая система ввода проб
в контейнерах
Рисунок 2 - Внешний вид электрической и пневматической систем ввода проб в контейнерах

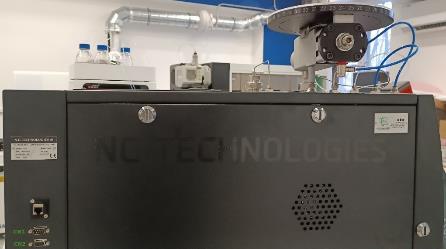

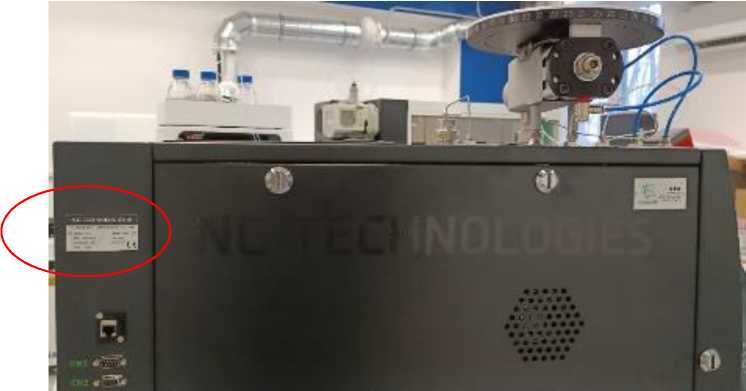

Место нанесения серийного номера
Рисунок 3 - Место нанесения маркировочной таблички с серийным номером
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, создавать методы и параметры измерений, осуществлять сбор экспериментальных данных, обрабатывать сохранять и экспортировать полученные результаты, отображать их в виде графиков и таблиц. Анализаторы моделей ECS 8040, ECS 8020 и ECS 8024 оснащены встроенным дисплеем, который позволяет контролировать основные параметры и режимы работы анализаторов. Идентификационные данные ПО приведены в таблице 1.
Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Clarity |
|
Номер версии (идентификационный номер) ПО |
9.Х1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «Х» относится к метрологически незначимой части ПО и принимает значения от 0 до 99. Формат номера может содержать от 1 до 3 значений «Х», разделенных точкой. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала1), % - для углерода |
1,0 |
|
- для водорода |
1,5 |
|
- для азота |
1,0 |
|
- для серы |
1,5 |
|
- для кислорода |
1,5 |
|
Чувствительность1), у.е./мг, не менее - для углерода |
4*103 |
|
- для водорода |
8-103 |
|
- для азота |
1,5-103 |
|
- для серы |
1-103 |
|
- для кислорода |
2-103 |
|
Предел обнаружения1), мг - для углерода |
0,01 |
|
- для водорода |
0,01 |
|
- для азота |
0,01 |
|
- для серы |
0,05 |
|
- для кислорода |
0,01 |
|
1) С использованием гелия в качестве газа-носителя. |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | ||||
|
ECS 4024 |
ECS 4010 |
ECS 8040 |
ECS 8020 |
ECS 8024 | |
|
Параметры электрического | |||||
|
питания: | |||||
|
- напряжение переменного тока, В |
250±10 |
250±10 |
250±10 |
250±10 |
250±10 |
|
- частота переменного тока, Гц |
50-60 |
50-60 |
50-60 |
50-60 |
50-60 |
|
Потребляемая мощность, ВА, не более |
1100 |
900 |
900 |
1100 |
1100 |
|
Габаритные размеры, мм, не более: | |||||
|
- высота |
700 |
700 |
500 |
500 |
500 |
|
- ширина |
510 |
760 |
510 |
810 |
810 |
|
- длина |
350 |
350 |
370 |
370 |
370 |
|
Масса, кг, не более |
51 |
60 |
53 |
68 |
68 |
|
Условия эксплуатации: - температура окружающей | |||||
|
среды, °С |
от +10 до +40 | ||||
|
- относительная влажность | |||||
|
воздуха, %, не более |
80 | ||||
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор элементный |
ECS |
1 шт. |
|
Универсальная система ввода проб в контейнерах |
_ |
1 шт. |
|
Программное обеспечение |
Clarity |
1 шт. |
|
Комплект присоединительных элементов |
_ |
1 шт. |
|
Стартовый комплект для проведения анализа, подготовки проб и технического обслуживания |
_ |
1 шт. |
|
Колонка газо-хроматографическая |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
- в разделах 8 «Рабочие параметры», 9 «Базовая пробоподготовка» и 10 «Проведение анализов» документа «Анализаторы элементные ECS. Модели ECS 4010, ECS 4024. Руководство по эксплуатации»;
- в разделах 7 «Рабочие параметры», 8 «Пробоподготовка» и 9 «Текущий анализ» документа «Анализаторы элементные ECS. Модели ECS 8040, ECS 8020, ECS 8024. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17.05.2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация NC Technologies S.R.L., Италия.
