Трансформаторы напряжения EGF 362
| Номер в ГРСИ РФ: | 96664-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "PFIFFNER Instrument Transformers Ltd.", Швейцария |
|
96664-25: Описание типа
2025-96664-25.pdf
|
Скачать | 132.2 КБ |
Трансформаторы напряжения EGF 362 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96664-25 | ||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||||||||||||||||||||
| Модель | EGF 362 | ||||||||||||||||||||||||||||||
| Приказы |
№2226 от
16.10.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b32f6d7c-34a0-4757-ded6-70d023970eaf | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
PFIFFNER Deutschland GmbH, ГЕРМАНИЯ, Zusestrasse 3, D-25524, Itzehoe
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 16.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96664-25: Описание типа
2025-96664-25.pdf
|
Скачать | 132.2 КБ |
Описание типа
Назначение
Трансформаторы напряжения EGF 362 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения являются однофазными индуктивными трансформаторами с элегазовой изоляцией. Первичная и вторичные обмотки расположены в герметичном баке из алюминиевого сплава, заполненном газовой смесью элегаза и азота под давлением. Плотность элегазовой смеси контролируется специальным монитором плотности. Для целей безопасности предусмотрен предохранительный клапан с разрывной мембраной. Трансформаторы напряжения имеют три вторичных обмотки - две основных и одну дополнительную. На крышке горловины бака установлен изолятор из композитного материала. Наверху изолятора расположен вывод, к которому подключается подвод высокого напряжения. На боковой стороне внизу бака находится контактная коробка вторичных выводов. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения EGF 362 зав. № 2019/10672.03/001, 2019/10672.03/002, 2019/10672.03/003, 2019/10672.03/004, 2019/10672.03/005, 2019/10672.03/006, 2019/10672.03/007, 2019/10672.03/008, 2019/10672.03/009.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

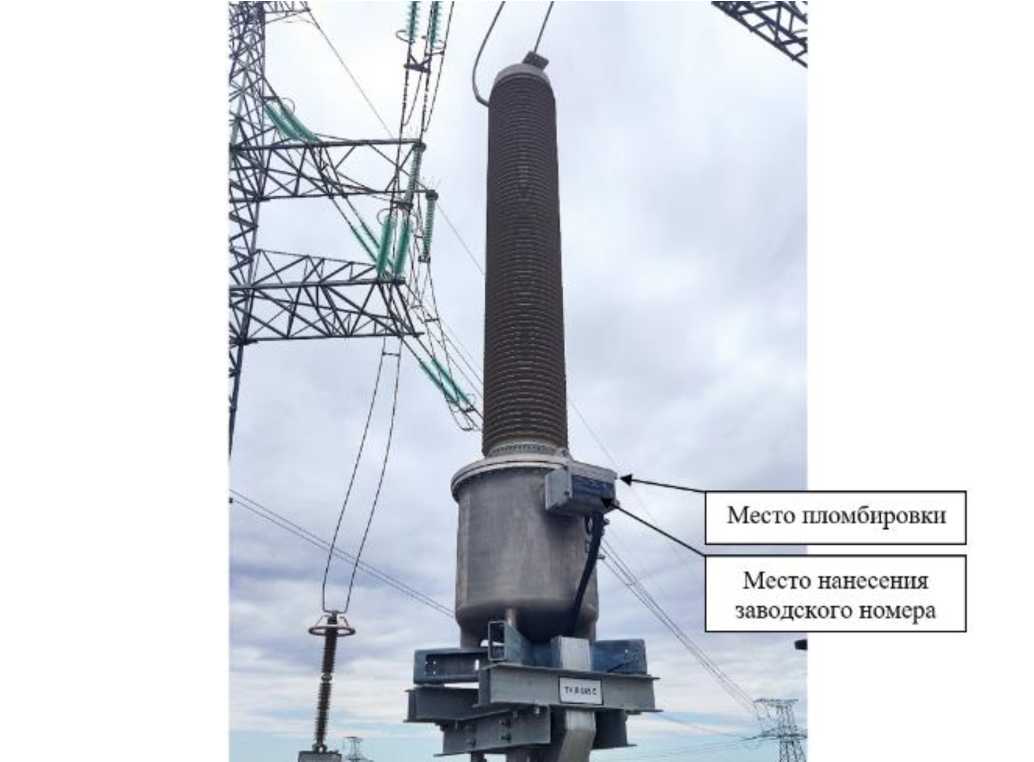

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и^ом, кВ |
330/^3 |
|
Номинальное напряжение и2ном, В основной вторичной обмотки дополнительной вторичной обмотки |
100/^3 100 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности по ГОСТ 1983 основной вторичной обмотки дополнительной вторичной обмотки |
0,2 3Р |
|
Номинальная мощность, В^А основной вторичной обмотки дополнительной вторичной обмотки |
30; 40 40 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
EGF 362 |
1 шт. |
|
Паспорт |
EGF 362 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
Другие Трансформаторы
