Калибраторы многофункциональные FLUKE 5560A

Номер в ГРСИ РФ: 96665-25
Производитель / заявитель: Фирма "Fluke Corporation", США
Скачать
96665-25: Описание типа
2025-96665-25.pdf
Скачать 206.5 КБ
96665-25: Методика поверки МП-ПР-16-2024
2025-mp96665-25.pdf
Скачать 4.1 MБ
Заказ
Поставщик: ТД "ЭСКО"
Поверка
Калибраторы многофункциональные FLUKE 5560A поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Калибраторы многофункциональные FLUKE 5560A (далее - калибраторы) предназначены для воспроизведения постоянного и переменного электрического напряжения, силы постоянного и переменного электрического тока, электрического сопротивления постоянному току, электрической емкости, формирования сигналов синусоидальной и прямоугольной форм, сигналов термосопротивления и термопар.

Информация по Госреестру

Основные данные
Номер по Госреестру 96665-25
Наименование Калибраторы многофункциональные
Модель FLUKE 5560A
Приказы
2226 от 16.10.2025 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Единичное
Идентификатор записи ФИФ ОЕИ ae36457c-c5f9-5560-fdd5-6fadf0b63b44
Испытания
Дата Модель Заводской номер
30.07.2024 FLK2024PB001
30.07.2024 FLK2024PB002
30.07.2024 FLK2024PB003
30.07.2024 FLK2024PB004
30.07.2024 FLK2024PB005
Производитель / Заявитель

Fluke Corporation, СОЕДИНЕННЫЕ ШТАТЫ, 6920 Seaway Blvd Everett, WA 98203

Поверка

Методика поверки / информация о поверке
МП-ПР-16-2024 Государственная система обеспечения единства измерений. Калибраторы многофункциональные FLUKE 5560A. Методика поверки (с 16.10.2025)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 42 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 28.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Калибраторы многофункциональные FLUKE 5560A поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

96665-25: Описание типа
2025-96665-25.pdf
Скачать 206.5 КБ
96665-25: Методика поверки МП-ПР-16-2024
2025-mp96665-25.pdf
Скачать 4.1 MБ

Описание типа

Назначение

Калибраторы многофункциональные FLUKE 5560A (далее - калибраторы) предназначены для воспроизведения постоянного и переменного электрического напряжения, силы постоянного и переменного электрического тока, электрического сопротивления постоянному току, электрической емкости, формирования сигналов синусоидальной и прямоугольной форм, сигналов термосопротивления и термопар.

Калибраторы могут применяться в качестве эталона при поверке средств измерений электрических величин.

Калибратор допускается использовать в качестве следующих рабочих эталонов единиц величин:

- в качестве рабочего эталона 2-го или 3-го разряда в соответствии с государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28.07.2023 № 1520;

- в качестве рабочего эталона 2-го или 3-го разряда в соответствии с государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 18.08.2023 № 1706;

- в качестве рабочего эталона 1-го или 2-го разряда в соответствии с государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от 140’16 до 100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091;

- в качестве рабочего эталона 2-го разряда в соответствии с государственной поверочной схемой для средств измерений силы переменного электрического тока от U10-8 до 100 А в диапазоне частот от 140’1 до 1-106 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 17.03.2022 № 668;

- в качестве рабочего эталона 5-го разряда в соответствии с государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2360;

- в качестве рабочего эталона 4-го разряда в соответствии с государственной поверочной схемой для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3456.

Описание

К настоящему типу СИ относятся калибраторы многофункциональные FLUKE 5560A с инвентарными номерами FLK2024PB001, FLK2024PB002, FLK2024PB003, FLK2024PB004, FLK2024PB005.

Калибраторы являются микропроцессорными приборами генераторного типа. Принцип действия калибраторов основан на автоматическом управлении встроенными прецизионными источниками сигналов, опорными из которых являются источник напряжения постоянного тока, кварцевый генератор частоты, термопреобразователь напряжения переменного тока в постоянное напряжение, набор высокоточных и высокостабильных резисторов.

Конструктивно калибраторы выполнены в виде стационарного моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку. На передней панели калибраторов расположены: дисплей WVGA с сенсорным экраном и виртуальной клавиатурой, функциональные клавиши, поворотный регулятор (энкодер) для установки значений параметров, разъёмы для присоединения измерительных проводов, разъемы USB. На задней панели калибраторов расположены: разъем для подключения внешнего генератора тактовой частоты (10 МГц), разъём сетевого питания с предохранителем и выключателем питания, стандартные интерфейсы дистанционного управления RS232, LAN, USB, IEEE-488 (GPIB), встроенный вентилятор охлаждения, клемма защитного заземления.

Общий вид калибраторов и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа калибраторы имеют пломбировку в виде наклейки на стыке верхней и задней стенок корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели калибраторов. Место нанесения знака поверки представлено на рисунке 2.

Инвентарный номер, идентифицирующий каждый экземпляр, в виде буквенноцифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения инвентарного номера представлено на рисунке 2.

А

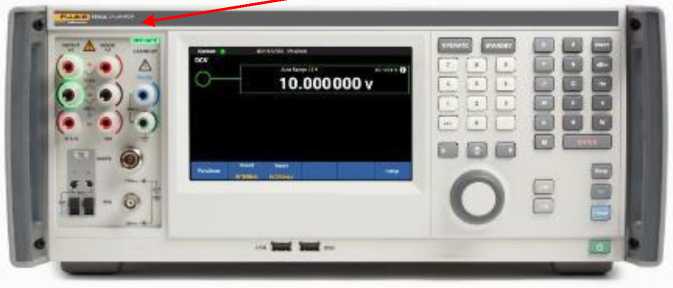

Рисунок 1 - Общий вид калибратора и место нанесения знака утверждения типа (А)

В

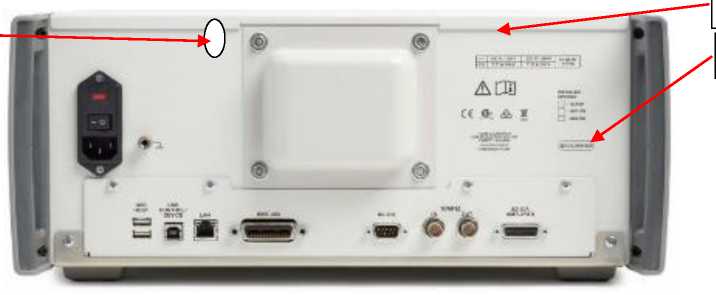

Рисунок 2 - Вид задней панели калибратора, схема пломбировки от несанкционированного доступа (Б), место нанесения инвентарного номера (В) и знака поверки (Г)

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) калибраторов состоит из метрологически значимого встроенного ПО, которое реализовано аппаратно и находится во внутренней памяти контроллера калибратора. Данное ПО устанавливается предприятием-изготовителем во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.

Конструкция калибраторов и структура встроенного ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО - «средний», в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки) ПО

Значение

Идентификационное наименование

Main SW Version

Номер версии (идентификационный номер)

не ниже 1.0.1

Технические характеристики

Указаны погрешности воспроизведения при нормальных условиях эксплуатации при проведенной процедуре обнуления калибратора. Процедуру обнуления калибратора следует выполнять каждый раз при изменении температуры окружающего воздуха более чем на ±5 °С от температуры последнего обнуления или один раз в 7 дней. Пределы допускаемой дополнительной погрешности при работе калибратора вне диапазона от +15 °С до +35 °С не более ±0,1-X на каждый градус, где X - предел допускаемой абсолютной погрешности воспроизведения.

Таблица 2 - Метрологические характеристики в режиме воспроизведения напряжения постоянного тока

Верхние предельные значения поддиапазонов воспроизведения

Разрешение

Максимальная нагрузка

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока

±120,00000 мВ

10 нВ

50 Ом

±(1240<иу;т+0,83) мкВ)

±1,2000000 В

100 нВ

10 мА1)

±(8,М0 6Ч.\сг1 мкВ)

±12,000000 В

1 мкВ

20 мА1)

±(8Д10<иуст+10 мкВ)

±120,00000 В

10 мкВ

10 мА1)

±(1Г10 6Ч.\сг100 мкВ)

±1020,0000 В

100 мкВ

5 мА2)

±(1Г106Ч.\сг1000 мкВ)

Примечания:

4-проводный режим доступен для поддиапазонов 1,2; 12; 120 В;

Блокировка поддиапазона доступна на всех поддиапазонах;

иуст - установленное значение постоянного электрического напряжения, мкВ;

1) - выходное сопротивление менее 5 мОм, 2-проводный режим. Доступен 4-проводный режим;

2) - выходное сопротивление менее 5 мОм. 4-проводный режим недоступен.

3) - значение может увеличиваться до 4 мкВ, если данному режиму предшествовал режим воспроизведения электрической мощности постоянного тока или при длительной работе в режимах воспроизведения постоянного или переменного тока, воспроизведение электрической мощности переменного тока. Значение восстанавливается до заданного уровня в течение 10 минут после выхода из указанных режимов.

Таблица 3 - Метрологические характеристики в режиме воспроизведения силы постоянного тока

Верхние предельные значения поддиапазонов воспроизведения

Разрешение

Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока

±120,0000 мкА

100 пА

±(12540-Муст+6 нА)

±1,200000 мА

1 нА

±(10040-Муст+15 нА)

±12,00000 мА

10 нА

±(10040-Муст+80 нА)

±120,0000 мА

100 нА

±(10040-Муст+800 нА)

±1,200000 А

1 мкА

±(16040-Муст+10 мкА)

±3,100000 А

1 мкА

±(30040-%ст+150 мкА)

±12,00000 А

10 мкА

±(30040-Муст+250 мкА)

±30,20000 А

10 мкА

±(100040-Муст+500 мкА)

Примечания:

Блокировка поддиапазона доступна на всех поддиапазонах;

Максимальная индуктивность нагрузки 400 мкГн на всех поддиапазонах воспроизведения;

Для указанных погрешностей максимальное сопротивление нагрузки 8 кОм;

1уст - установленное значение силы постоянного тока, нА (мкА).

Таблица 4 - Метрологические характеристики в режиме воспроизведения напряжения переменного тока

Верхние предельные значения поддиапазонов воспроизведен ия

Разрешени е

Частота

Максимальна я нагрузка

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока

1

2

3

4

5

12,00000 мВ1)

10 нВ

от 3 до 5 Гц

50 Ом2)

±(2500-10—6-иуст+7 мкВ)

от 5 до 10 Гц

±(875-10-6 •иуст+7 мкВ)

от 10 Гц до 20 кГц

±( 150-10-6•иуст+б мкВ)

от 20 до 50 кГц

±(375-10-6 •иуст+б мкВ)

от 50 до 100 кГц

±(1500-10—6-иуст+15 мкВ)

от 100 до 300 кГц

±(8000-10—6-иуст+30 мкВ)

от 300 до 500 кГц

±(8000-10—6-иуст+30 мкВ)

120,0000 мВ

100 нВ

от 3 до 5 Гц

50 Ом2)

±(2500-10—6-иуст+7 мкВ)

от 5 до 10 Гц

±(875-10—6-иуст+7 мкВ)

от 10 Гц до 20 кГц

±( 140-10—6-иуст+6 мкВ)

от 20 до 50 кГц

±(350-10—6-иуст+8 мкВ)

от 50 до 100 кГц

±(800-10—6-иуст+20 мкВ)

от 100 до 300 кГц

±(2000-10—6-иуст+30 мкВ)

от 300 до 500 кГц

±(2000-10—6-иуст+30 мкВ)

1,200000 В

1 мкВ

от 3 до 5 Гц

10 мА3)

±(2500-10—6-иуст+75 мкВ)

от 5 до 10 Гц

±(875-10—6-иуст+70 мкВ)

от 10 до 40 Гц

±( 140-10—6-иуст+60 мкВ)

от 40,01 Гц до 20 кГц

±(140-10—6-иуст+8 мкВ)

от 20 до 50 кГц

±(300-10—6-иуст+14 мкВ)

от 50 до 100 кГц

±(700-10—6-иуст+40 мкВ)

от 100 до 300 кГц

±( 1900-10—6-иуст+80 мкВ)

от 300 до 500 кГц

±( 1900-10—6-иуст+80 мкВ)

12,00000 В

10 мкВ

от 3 до 5 Гц

20 мА3)

±(2500-10—6-иуст+750 мкВ)

от 5 до 10 Гц

±(875-10—6-иуст+750 мкВ)

от 10 до 40 Гц

±( 140-10—6-иуст+350 мкВ)

от 40,01 Гц до 20 кГц

±(140-10—6-иуст+50 мкВ)

от 20 до 50 кГц

±(300-10—6-иуст+50 мкВ)

от 50 до 100 кГц

±(700-10—6-иуст+125 мкВ)

от 100 до 300 кГц

±(2000- 10—6-иуст+600 мкВ)

от 300 до 500 кГц

±(2000- 10—6-иуст+600 мкВ)

120,0000 В

100 мкВ

от 3 до 5 Гц

20 мА3)

±(2500-10—6-иуст+7,5 мВ)

от 5 до 10 Гц

±(875-10—6-иуст+7,5 мВ)

от 10 до 40 Гц

±( 140-10—6-иуст+3,5 мВ)

от 40,01 Гц до 20 кГц

±( 140-10—6-иуст+500 мкВ)

от 20 до 50 кГц

±(300-10—6-иуст+500 мкВ)

от 50 до 100 кГц

±(700-10—6-иуст+1,25 мВ)

330,000 В

1 мВ

от 3 до 5 Гц

20 мА3)

±(2500-10—6-иуст+75 мВ)

от 5 до 10 Гц

±(875-10—6-иуст+75 мВ)

от 10 Гц до 20 кГц

±(140-10—6-иуст+8 мВ)

от 20 до 50 кГц

±(300-10—6-иуст+8 мВ)

от 50 до 100 кГц

±(1500-10—6-иуст+12,5 мВ)

Продолжение таблицы 4

1

2

3

4

5

1020,000 В

1 мВ

от 3 до 5 Гц

6 мА4)

±(250040<иу;т+75 мВ)

от 5 до 10 Гц

±(87540^иуст+75 мВ)

от 10 Гц до 10 кГц

Л4(Г106Ч.\сг80 мВ)

Примечания:

4-проводный режим доступен для поддиапазонов 1,2; 12; 120 В при частоте напряжения менее 100 кГц;

Блокировка поддиапазонов недоступна;

Максимальная емкость нагрузки 500 пФ при соблюдении ограничений по максимальному току нагрузки;

иуст - установленное значение напряжения переменного тока, мкВ (мВ);

1) - погрешность нормируется от 1 мВ;

2) - номинальное значение

3) - минимальное значение сопротивления нагрузки 50 Ом. Выходное сопротивление менее

5 мОм, 2-проводный режим. Доступен 4-проводный режим;

4) - выходное сопротивление менее 5 мОм. 4-проводный режим недоступен.

Таблица 5 - Метрологические характеристики в режиме воспроизведения силы переменного тока

Верхние предельные значения поддиапазонов воспроизведен ия

Разрешен ие

Частота

Максимальна я индуктивност ь, мкГн2) 3)

Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока

120,000 мкА1)

1 нА

от 3 до 45 Гц

200

±(25040-6Иуст+10 нА)

от 45 Гц до 1 кГц

±(25040-Муст+10 нА)

от 1 до 5 кГц

±(25040-Муст+10 нА)

от 5 до 10 кГц

±(150040-Муст+40 нА)

от 10 до 30 кГц

±(500040-Муст+1 мкА)

1,20000 мА

10 нА

от 3 до 45 Гц

200

±(25040-Муст+100 нА)

от 45 Гц до 1 кГц

±(25040-Муст+100 нА)

от 1 до 5 кГц

±(25040-Муст+100 нА)

от 5 до 10 кГц

±(150040-6Иуст+100 нА)

от 10 до 30 кГц

±(500040-%ст+5 мкА)

12,0000 мА

100 нА

от 3 до 45 Гц

200

±(25040-Муст+1 мкА)

от 45 Гц до 1 кГц

±(25040-Муст+1 мкА)

от 1 до 5 кГц

±(25040-Муст+1 мкА)

от 5 до 10 кГц

±(150040-Муст+1 мкА)

от 10 до 30 кГц

±(500040-Муст+10 мкА)

120,000 мА

1 мкА

от 3 до 45 Гц

50

±(25040-Муст+10 мкА)

от 45 Гц до 1 кГц

±(15040-Муст+5 мкА)

от 1 до 5 кГц

±(25040-Муст+8 мкА)

от 5 до 10 кГц

±(150040-Муст+10 мкА)

от 10 до 30 кГц

±(500040-6Иуст+100 мкА)

Продолжение таблицы 5

Верхние предельные значения поддиапазонов воспроизведен ия

Разрешен ие

Частота

Максимальна я индуктивност ь, мкГн2) 3)

Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока

1,20000 А

10 мкА

от 3 до 45 Гц

50

±(25040-Муст+100 мкА)

от 45 Гц до 1 кГц

±(250-10’6-1усг+50 мкА)

от 1 до 5 кГц

±(25040-Муст+80 мкА)

от 5 до 10 кГц

±(250040-Муст+300 мкА)

от 10 до 30 кГц

±(500040-Муст+300 мкА)

3,10000 А

10 мкА

от 3 до 45 Гц

2,5

±(37540-Муст+500 мкА)

от 45 Гц до 1 кГц

±(30040-Муст+300 мкА)

от 1 до 5 кГц

±(37540-Муст+300 мкА)

от 5 до 10 кГц

±(250040-Муст+500 мкА)

12,0000 А

100 мкА

от 3 до 45 Гц

2,5

±(37540-Муст+14) мА)

от 45 Гц до 1 кГц

±(30040-Муст+5004) мкА)

от 1 до 5 кГц

±(375-10-6-1уСТ+800 мкА)

от 5 до 10 кГц

±(250040-Муст+1 мА)

30,2000 А

100 мкА

от 3 до 45 Гц

1

±(1000-10-6-1уст+10 мА)

от 45 Гц до 1 кГц

±(70040-Муст+8 мА)

от 1 до 5 кГц

±(500040-Муст+8 мА)

Примечания:

Блокировка поддиапазонов недоступна;

1уст — установленное значение силы постоянного тока, нА (мкА, мА);

1) - минимальное воспроизводимое значение 10 мкА;

2) - для частот более 1 кГц;

3) - максимальная индуктивность нагрузки 400 мкГ н на частотах менее 1 кГц;

4) - значение 2 мА в режиме воспроизведения электрической мощности переменного тока при выходном напряжении более 120 В.

Таблица 6 - Метрологические характеристики в режиме воспроизведения электрического сопротивления постоянному току

Наименование характеристики

Значение

Диапазон показаний

от 0 до 1200 МОм

Диапазон воспроизведения

от 100 мкОм до 1000 МОм

Верхние предельные значения поддиапазонов воспроизведения

Разрешение

Диапазоны силы тока

Предельное значение силы тока

Пределы допускаемой основной абсолютной погрешности воспроизведения электрического сопротивления постоянному току1) 2)

12,0000 Ом

100 мкОм

от 4 до 30 мА

125 мА

±(2540-6^уст+10 мОм)

120,0000 Ом

100 мкОм

от 1 до 13 мА

70 мА

±(2540-6^уст+15 мОм)

Продолжение таблицы 6______________________________________________

__________Наименование характеристики__Значение

1,200000 кОм

1 мОм

от 1 до 10 мА

13 мА

±(2540-6^уст+20 мОм)

12,00000 кОм

10 мОм

от 100 мкА до 1,3 мА

1,3 мА

±(2540-6^уст+200 мОм)

120,0000 кОм

100 мОм

от 10 до 130 мкА

130 мкА

±(2540-6^уст+1 Ом)

1,200000 МОм

1 Ом

от 1 до 13 мкА

13 мкА

±(2540-6^уст+10 Ом)

12,00000 МОм

10 Ом

от 100 нА до 1,3 мкА

1,3 мкА

±(3540-6^уст+150 Ом)

120,0000 МОм

100 Ом

от 25 нА до 1 мкА

1,2 мкА

±(43040-6^уст+2,5 кОм)

1000,000 МОм

1 кОм

от 2,5 до 100 нА

120 нА

±(400040-6 • К_уст+100 кОм)

Примечания:

Максимальное рабочее напряжение 13 В.

1) - абсолютная погрешность воспроизведения электрического сопротивления имеет вид: ±(ХЖ.уст+АоШ ),

где RyCT - установленное значение электрического сопротивления постоянному току, мОм (Ом, кОм, МОм);

Х^ус, - основная абсолютная погрешность;

Aoid - дополнительная погрешность;

При силе тока меньше минимального значения рабочего диапазона, погрешность рассчитывается по формуле:

±(х • Яуст+ 2,5 • Дои • (Imn/I)),

где Imin - нижнее значение диапазона силы тока;

I - действительное значение силы тока в цепи;

При силе тока, превышающей максимальное значение рабочего диапазона, но не превышающей предельное значение силы тока, погрешность рассчитывается по формуле:

±(Х- «уст •^(I/ImaX)+^old),

где Imax - верхнее значение диапазона силы тока;

I - действительное значение силы тока в цепи;

2) - погрешность для 4-проводного режима с компенсацией. В режимах 2-проводный с компенсацией и подключение без компенсации «COMP OFF» дополнительная абсолютная погрешность увеличивается:

Aold+(5 • 10—6/I), Ом

где I - сила тока в цепи, А.

Таблица 7 - Метрологические характеристики в режиме воспроизведения электрической ёмкости

Наименование характеристики

Значение

Диапазон показаний

от 0 до 120 мФ

Диапазон воспроизведения

от 200 пФ до 120 мкФ

Верхние предельные значения поддиапазонов воспроизведения

Разрешени е

Диапазоны рабочих частот

Диапазоны нормальных частот

Пределы допускаемой основной абсолютной погрешности воспроизведения электрической ёмкости 1)

1,2000 нФ

0,1 пФ

от 40 Гц до 12 кГц включ.

от 100 Гц до 10 кГц включ.

±(0,03^Суст+24) пФ)

12,0000 нФ

0,1 пФ

от 10 Гц до 8 кГц включ.

от 150 Гц2) до 5 кГц включ.

±(0,005<уст+54) пФ)

120,0000 нФ

0,1 пФ

от 20 Гц3) до 3,7 кГц включ.

от 200 Гц3) до 1,3 кГц включ.

±(0,003-Суст+30 пФ)

1,200000 мкФ

1 пФ

от 2 до 1100 Гц включ.

от 2 до 310 Гц включ.

±(0,01-Суст+300 пФ)

12,00000 мкФ

10 пФ

от 0,5 до 350 Гц включ.

от 0,5 до 110 Гц включ.

±(0,003^Суст+3 нФ)

120,0000 мкФ

100 пФ

от 0,5 до 110 Гц включ.

от 0,5 до 50 Гц включ.

±(0,003^Суст+255) нФ)

Примечания:

1) - значения погрешности действительны в режиме воспроизведения без компенсации «COMP OFF». При 2- и 4-проводном подключении с компенсацией «COMP» необходимо добавить 15 пФ на всех поддиапазонах и дополнительно: 0,0003^Суст на поддиапазоне 1,2 мкФ;

0,0005 •Суст на поддиапазоне 120 мкФ;

Суст - установленное значение электрической ёмкости, нФ (мкФ).

2) - 10 Гц для значений емкости более 3 нФ;

3) - 10 Гц для значений емкости более 30 нФ;

4) - значение действительно, если прибор после хранения в условиях повышенной влажности, выдержан в нормальных условиях не менее двух недель;

5) - значение действительно, если прибор после хранения при температурах, выходящих за пределы рабочего диапазона, выдержан в нормальных условиях не менее двух недель.

Характеристики справедливы для измерителей емкости методом заряда-разряда и измерителей LCR. Максимальное допустимое пиковое напряжение составляет 10 В. Максимальная допустимая пиковая сила тока составляет 130 мА с нормированным ограничением 30 мАскз до 1,2 мкФ включительно и 70 мАскз свыше 1,2 мкФ.

Максимальное значение сопротивления измерительных проводов, при котором не появляется дополнительная погрешность, составляет 10 Ом при двухпроводной схеме с компенсацией.

Таблица 7.1 - Значения дополнительной абсолютной погрешности воспроизведения электрической ёмкости, вызванной отклонением от диапазона нормальных частот

Верхние предельные значения поддиапазонов воспроизведения

Диапазоны частот

Пределы дополнительной абсолютной погрешности воспроизведения электрической ёмкости

1,2000 нФ

от 40 до 100 Гц, св. 10 до 12 кГц включ.

±(0,005<уст)

от 20 до 40 Гц, св. 12 до 14 кГц включ.

±(0,01-Суст)

12,0000 нФ

от 10 до 150 Гц, св. 5 до 6 кГц включ.

±(0,005<уст)

св. 6 до 8 кГц включ.

±(0,01-Суст)

120,0000 нФ

от 20 до 200 Гц, св. 1,3 до 2,7 кГц включ.

±(0,005<уст)

св. 2,7 до 3,7 кГц включ.

±(0,01-Суст)

1,200000 мкФ

св. 310 до 800 Гц включ.

±(0,005<уст)

св. 800 до 1100 Гц включ.

±(0,01-Суст)

12,00000 мкФ

св. 110 до 250 Гц включ.

±(0,005<уст)

св. 250 до 350 Гц включ.

±(0,01-Суст)

120,0000 мкФ

св. 50 до 80 Гц включ.

±(0,005<уст)

св. 80 до 110 Гц включ.

±(0,01-Сусг)

Примечание:

Суст - установленное значение электрической ёмкости, пФ (нФ, мкФ).

Таблица 8 - Метрологические характеристики в режиме воспроизведения частоты сигнала синусоидальной формы

Диапазоны воспроизведения

Разрешение

Пределы допускаемой относительной погрешности воспроизведения частоты сигнала синусоидальной формы

от 0,01 до 119,99 Гц

0,01 Гц

±2,5-10-6

от 120,0 до 1199,9 Гц

0,1 Гц

от 1,200 до 11,999 Гц

1 Гц

от 12,00 до 119,99 кГц

10 Гц

от 120,0 до 1199,9 кГц

100 Гц

от 1,200 до 2,000 МГц

1 кГц

Таблица 9 - Метрологические характеристики в режиме воспроизведения и измерения сигналов термопар

Тип термопары

Диапазон воспроизведения и измерения1) 2), °С

Пределы допускаемой абсолютной погрешности воспроизведения и измерения сигналов термопар3), °С

нижний предел

верхний предел

1

2

3

4

В

+600

+800

±0,44

+800

+1000

±0,34

+1000

+1550

±0,30

+1550

+1820

±0,33

Е

-250

-150

±0,4

-150

-25

±0,14

-25

+350

±0,11

+350

+650

±0,16

+650

+1000

±0,21

J

-210

-100

±0,24

-100

-30

±0,13

-30

+150

±0,11

+150

+760

±0,14

+760

+1200

±0,20

К

-200

-100

±0,28

-100

-25

±0,13

-25

+120

±0,11

+120

+1000

±0,21

+1000

+1372

±0,35

L

-200

-100

±0,31

-100

+800

±0,20

+800

+900

±0,11

N

-200

-100

±0,33

-100

-25

±0,15

-25

+120

±0,12

+120

+410

±0,11

+410

+1300

±0,20

R

0

+250

±0,51

+250

+400

±0,29

+400

+1000

±0,27

+1000

+1767

±0,34

Продолжение таблицы 9

1

2

3

4

S

0

+250

±0,42

+250

+1000

±0,31

+1000

+1400

±0,32

+1400

+1767

±0,41

Т

-250

-150

±0,60

-150

0

±0,21

0

+120

±0,13

+120

+400

±0,11

Примечания:

1) - разрешение 0,01 °С;

2) - внутреннее сопротивление выходного источника 10 Ом;

3) - без учета погрешности термопары.

Таблица 10 - Метрологические характеристики в режиме воспроизведения сигналов термосопротивления

Тип термосопротивления

Диапазон воспроизведения1), °С

Пределы допускаемой абсолютной погрешности воспроизведения сигналов термосопротивления2)3), °С

нижний предел

верхний предел

1

2

3

4

Cu(428), 50 Ом

-180

+200

±0,40

Cu(428), 100 Ом

-180

+40

±0,40

+40

+200

±0,65

Pt(385), 100 Ом

-200

-80

±0,05

-80

0

±0,05

0

+100

±0,07

+100

+300

±0,09

+300

+400

±0,10

+400

+630

±0,12

+630

+800

±0,23

Pt(385), 200 Ом

-200

-80

±0,04

-80

0

±0,04

0

+100

±0,04

+100

+260

±0,05

+260

+300

±0,12

+300

+400

±0,13

+400

+600

±0,14

+600

+630

±0,16

Pt(385), 500 Ом

-200

-80

±0,04

-80

0

±0,05

0

+100

±0,05

+100

+260

±0,06

+260

+300

±0,08

+300

+400

±0,08

+400

+600

±0,09

+600

+630

±0,11

Продолжение таблицы 10

1

2

3

4

Pt(385), 1000 Ом

-200

-80

±0,03

-80

0

±0,03

0

+100

±0,04

+100

+260

±0,05

+260

+300

±0,06

+300

+400

±0,07

+400

+600

±0,07

+600

+630

±0,23

Примечание:

1) - разрешение 0,003 °С;

2) - без учета погрешности термосопротивления;

3) - значения погрешности действительны без компенсации после обнуления в течении 24 часов при изменении температуры ±1 °С, либо с компенсацией в 2- или 4-проводном режиме.

Таблица 11 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

10000

Таблица 12 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение сети питания частотой 50/60 Гц, В

от 100 до 240

Потребляемая мощность, ВА, не более

500

Габаритные размеры (ширинахвысотахглубина), мм, не более

473x178x432

Масса, кг, не более

22

Нормальные условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от +15 до +35 80

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность воздуха %, не более

от 0 до +50 80

Знак утверждения типа

наносится на переднюю панель калибратора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 13 - Комплектность средства измерений

Наименование

Обозначение

Количество шт./экз.

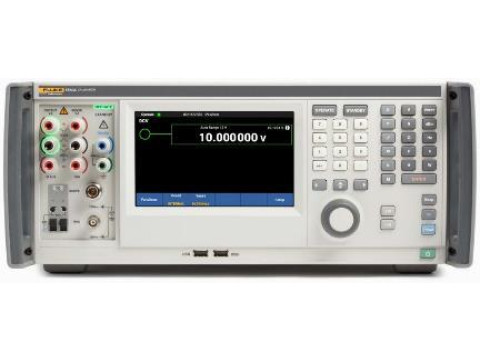

Калибратор многофункциональный

FLUKE 5560A

1

Сетевой кабель

-

1

Набор измерительных проводов

-

1

Руководство по эксплуатации

-

1

Сведения о методах измерений

приведены в разделе «Меню «Одиночный выход»» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 28.07.2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18.08.2023 № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;

Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;

Приказ Росстандарта от 17.03.2022 № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;

Приказ Росстандарта от 30.12.2019 № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

Смотрите также

Default ALL-Pribors Device Photo
96664-25
EGF 362 Трансформаторы напряжения
PFIFFNER Deutschland GmbH, ГЕРМАНИЯ, Zusestrasse 3, D-25524, Itzehoe
Трансформаторы напряжения EGF 362 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промы...
96663-25
CPB 362 Трансформаторы напряжения
ABB Power Technologies AB, ШВЕЦИЯ, SE-77180. Ludvika
Трансформаторы напряжения CPB 362 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промы...
Default ALL-Pribors Device Photo
96662-25
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Дау Изолан»
ООО «РН-Энерго», РОССИЯ, 143440, Московская обл., г.о. Красногорск, пгт. Путилково, тер. Гринвуд, стр. 23, эт. 2, помещ. 129
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Дау Изолан» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения,...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) СП «Биробиджанская ТЭЦ» АО «ДГК» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обра...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) СП «ТЭЦ в г. Советская Гавань» АО «ДГК» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбор...
