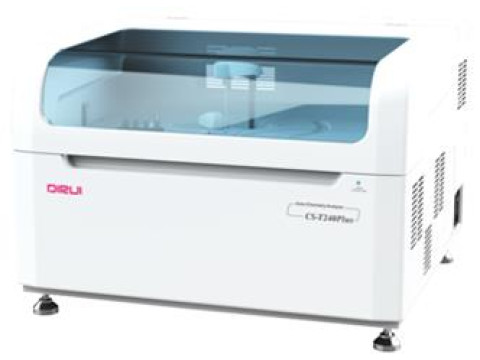

Анализаторы автоматические биохимические CS

Идентификационные признаки

Значение

Идентификационное наименование ПО: - для моделей CS-T240Plus, CS-480, CS-680 - для модели CS-2000

Auto-Chemistry Analyzer CS-2000 Auto-Chemistry Analyzer

Номер версии (идентификационный номер) ПО

Vl.XXX.XXX*

Цифровой идентификатор ПО

отсутствует

* Символом «X» обозначена метрологически незначимая часть ПО. Символ «X» может принимать любые числовые значения.

Наименование характеристики

Значение

Диапазон показаний молярной концентрации мочевины, ммоль/дм3

от 0,5 до 50,0

Диапазон измерений молярной концентрации мочевины, ммоль/дм3

от 3,5 до 18,0

Пределы допускаемой относительной погрешности измерений молярной концентрации мочевины, %

±15

Диапазон показаний молярной концентрации креатинина, ммоль/дм3

от 0,02 до 3,80

Диапазон измерений молярной концентрации креатинина, ммоль/дм3

от 0,06 до 0,50

Пределы допускаемой относительной погрешности измерений молярной концентрации креатинина, %

±15

Диапазон показаний молярной концентрации холестерина, ммоль/дм3

от 0,08 до 26,00

Диапазон измерений молярной концентрации холестерина, ммоль/дм3

от 1,5 до 6,0

Пределы допускаемой относительной погрешности измерений молярной концентрации холестерина, %

±15

Диапазон измерений молярной концентрации ионов натрия (Na+), ммоль/дм3*

от 20 до 200

Пределы допускаемой относительной погрешности измерений молярной концентрации ионов натрия (Na+), %

±10

Диапазон измерений молярной концентрации ионов хлора (Cl-), ммоль/дм3*

от 15 до 200

Пределы допускаемой относительной погрешности измерений молярной концентрации ионов хлора (Cl-), %

±10

Диапазон измерений молярной концентрации ионов калия (K+), ммоль/дм3*

от 1,5 до 20,0

Пределы допускаемой относительной погрешности измерений молярной концентрации ионов калия (K+), %

±10

* Проведение измерений молярной концентрации ионов натрия (Na+), ионов калия (K+) и хлорид-ионов (Cl-) возможно только при наличии ионоселективного блока (в соответствии с комплектацией модели) и соответствующих электродов (поставляемых по требованию заказчика)

Наименование характеристики

Значение

Габаритные размеры (Д*Ш*В), мм, не более: - для модели CS-T240Plus

744x703x530

- для моделей CS-480, CS-680 - для модели CS-2000:

1060х790х1150

- одномодульное исполнение

2201x1184x1170

- двухмодульное исполнение

3704x1184x1170

- трехмодульное исполнение

5207x1184x1170

- четырехмодульное исполнение

6710x1184x1170

Масса, кг, не более:

- для модели CS-T240Plus

100

- для моделей CS-480, CS-680 - для модели CS-2000:

300

- одномодульное исполнение

760

- двухмодульное исполнение

1300

- трехмодульное исполнение

1840

- четырехмодульное исполнение

2380

Потребляемая мощность, В^А, не более: - для модели CS-T240Plus

600

- для моделей CS-480, CS-680 - для модели CS-2000:

2000

- одномодульное исполнение

3400

- двухмодульное исполнение

6300

- трехмодульное исполнение

9200

- четырехмодульное исполнение

12100

Напряжение питания сети переменного тока с частотой (50/60) Гц, В: - для модели CS-T240Plus

от 100 до 240

- для моделей CS-480, CS-680, CS-2000

от 220 до 230

Условия эксплуатации:

- диапазон температуры окружающего воздуха, °С

от +10 до +30

- диапазон относительной влажности воздуха, %

от 30 до 70

- диапазон атмосферного давления, кПа

от 75 до 106

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

10000

Средний срок службы, лет

7

Наименование

Обозначение

Количество

Анализатор автоматический биохимический CS

CS-T240Plus

1 шт.

Ионоселективный блок (ИСБ) в сборе (Optional ISE Assembly)

-

1 шт.*

Крышка реакционного диска (Reaction disk cover)

-

1 шт.

Крышка диска реагентов (Reagent disk cover)

-

1 шт.

Системный блок (Mainframe):

- Системный блок компьютера

- Кабель питания системного блока (Mainframe Power Cable)

-

1 шт.*

1 шт.*

1 шт.*

Манипулятор «Мышь» (Mouse)

-

1 шт.*

Клавиатура (Keyboard)

-

1 шт.*

Монитор (Display) в составе:

- Монитор

- Кабель питания монитора (Display Power Cable)

- Кабель VGA для монитора (Display VGA Communication Cable)

-

1 шт.*

1 шт.*

1 шт.*

1 шт.*

CS-антибактериальный бесфосфорный детергент (CS-anti-bacterial phosphor-free detergent)

-

1 фл. x 500 мл*

CS-щелочной детергент (CS-alkaline detergent) в вариантах исполнения: 1 фл. x 500 мл, 1 фл. х 2 л, 1 фл. х 5 л

-

1 фл*

Разбавитель ИСБ (ISE Diluent)

-

1 фл. х 2 л*

Внутренняя стандартная жидкость для ИСБ (ISE Internal Standard Solution)

-

1 фл. х 2 л*

Референсная жидкость для ИСБ (ISE Reference Solution): в вариантах исполнения: 1 фл. x 500 мл, 1 фл. х 2 л

-

1 фл.

Детергент для ИСБ (CS-ISE Detergent)

-

1 фл. х 100 мл*

Стандартная жидкость ИСБ высокого уровня (ISE Standard Solution (HIGH)) в вариантах исполнения: 1 фл. x 10 мл, 3 фл. x 10 мл

-

1 набор*

Стандартная жидкость ИСБ низкого уровня (ISE Standard Solution (LOW)) в вариантах исполнения: 1 фл. x 10 мл, 3 фл. x 10 мл

-

1 набор*

Контроль ИСБ высокого уровня (ISE Blood Quality Control (HIGH)) в вариантах исполнения:

- лиофилизат (1 фл. х 0.18 г.)

- жидкость для восстановления лиофилизата (1 фл. x 4 мл)

- лиофилизат (5 фл. х 0.18 г.)

- жидкость для восстановления лиофилизата (5 фл. x 4 мл)

-

1 набор*

Контроль ИСБ низкого уровня (ISE Blood Quality Control (LOW)) в вариантах исполнения:

- лиофилизат (1 фл. х 0.18 г.)

- жидкость для восстановления лиофилизата (1 фл. x 4 мл)

- лиофилизат (5 фл. х 0.18 г.)

- жидкость для восстановления лиофилизата (5 фл. x 4 мл)

-

1 набор*

Наименование

Обозначение

Количество

Калибратор ИСБ (ISE Blood Sample Calibrator) в вариантах исполнения:

- лиофилизат (1 фл. х 0.18 г.)

- жидкость для восстановления лиофилизата (1 фл. x 4 мл)

- лиофилизат (5 фл. х 0.18 г.)

- жидкость для восстановления лиофилизата (5 фл. x 4 мл)

-

1 набор*

Руководство по эксплуатации (User manual)

-

1 шт.

Памятка по работе с анализатором (Operating procedure)

-

1 шт.

Памятка по обслуживанию анализатора (Maintenance procedure)

-

1 шт.

Акт приема (Installation Acceptance report)

-

2 шт.

Сертификат (Certificate)

-

1 шт.

Компакт-диск с программным обеспечением (Software Installation CD)

-

1 шт.

Шнур питания (Power cable)

-

1 шт.

Кабель сетевой (Network cable)

-

1 шт.

Предохранитель (Fuse)

-

2 шт.

Игла пробоотборника (Probe)

-

1 шт.

Игла для очистки пробоотборника (Needle)

-

10 шт.

Инструмент для очистки пробоотборника (Probe Unblocking Tool) -

-

1 шт.

Флакон для реагента 20 мл (20ml Reagent Bottle)

-

10 шт.

Флакон для реагента 35 мл (35ml Reagent Bottle)

-

10 шт.

Флакон для реагента 70 мл (70ml Reagent Bottle

-

5 шт.

Чашки для образцов (Standard Cup)

-

1 уп./100 шт.

Кюветы (Cuvette) - 4 сегмента/1 уп.

-

не более 2 уп.

Крепежный винт для установки кювет (Cuvette installing Fastening Screw)

-

8 шт.

Контейнер для воды в сборе (Pure Water Tank Connector Assembly)

-

1 набор

Контейнер для жидких отходов в сборе (Waste Liquid Tank Connector Assembly)

-

1 набор

Трубка XR78-1000 (XR78-1000 Tube)

-

1 шт.

Трубка TR82-1500 (TR82-1500 Tube)

-

1 шт.

Трубка GR27-1500 (GR27-1500 Tube)

-

1 шт.

Трубка GR27-800 (GR27-800 Tube)

-

1 шт.

K'-электрод для ИСБ (ISE K Electrode Tip)

-

1 шт.*

Корпус K+-электрода для ИСБ (ISE K Electrode Body)

-

1 шт.*

Cl -электрод для ИСБ (ISE Cl Electrode)

-

1 шт.*

№+-электрод для ИСБ (ISE Na Electrode)

-

1 шт.*

Электрод сравнения для ИСБ (ISE REF Electrode)

-

1 шт.*

Уплотнительное кольцо для электрода ИСБ (Electrode Seal)

-

4 шт.*

Крестовая отвертка (Cross Screwdriver)

-

1 шт.

* При необходимости

Наименование

Обозначение

Количество

Анализатор автоматический биохимический CS

CS-480

1 шт.

Ионоселективный блок ИСБ (Module ISE) в составе:

-

1 шт.*

Плата управления ИСБ (ISE Control Board)

-

1 шт.*

Электромагнитный клапан (Solenoid Valve)

-

1 шт.*

Проточная кювета ИСБ (ISE Flow cell)

-

1 шт.*

Кювета блока ИСБ (ISE Matching cuvette)

-

1 шт.*

Пережимной клапан (Pinch Valve)

-

2 шт.*

Трубка пережимного клапана (Tube for Pinch Valve)

-

2 шт.*

Сканер штрих-кода образца (Sample Barcode Reader Assembly)

-

1 шт.*

Магнитный насос заполнения водяного бака (Water Inflow Water Tank Magnetic Pump Assembly)

-

1 шт.*

Вакуумный насос (Vacuum Pump Assembly)

-

1 шт.*

Насос циркуляции жидкости в охлаждающей системе (Cooling System Magnetic Circulating Pump Assembly)

-

1 шт.*

Магнитная помпа инкубационной бани 37 °C (37 °C Water Tank Magnetic Water Pump Assembly)

-

1 шт.*

Магнитный шестеренчатый насос (Magnetic Gear Pump Assembly)

-

1 шт.*

Шприцевой насос ИСБ (ISE Syringe Pump Assembly)

-

1 шт.*

Шприцевой насос 100мкл (100pl Sample Syringe Pump Assembly)

-

1 шт.*

Шприцевой насос 1000мкл (1000pl R1/R2 Syringe Pump Assembly)

-

1 шт.*

Кабель питания (Power Cable)

-

1 шт.

Компакт-диск с программным обеспечением к анализатору CS-480 (Software Installation CD)

-

1 шт.

Кабель для соединения с компьютером (Network cable)

-

1 шт.

Блок регулировки лопатки для перемешивания (Fixing Block)

-

1 шт.

Корзина для установки реагентов ИСБ (ISE Dedicated Reagent Bottle Rack)

-

1 шт.

Внешний считыватель штрих-кода (Barcode reader)

-

1 шт.

Комплект сопроводительной документации в составе:

-

1 шт.

Руководство по эксплуатации CS-480 (User Manual)

-

1 экз.

Акт приема установки анализатора (Installation Acceptance Report)

-

2 шт.

Сертификат (Certificate)

-

1 экз.

Упаковочный лист комплекта медицинского изделия (Analyzer Packing List)

-

1 экз.

Схема компоновки ящика с аксессуарами (Illustration of Accessories Case)

-

1 экз.

Упаковочный лист для электродов ИСБ (ISE Electrode Packaging Case Packing List)

-

1 экз.

Комплект емкостей в составе:

-

1 шт.

Флакон для реагента 20 мл (20mL Reagent Bottle)

-

10 шт.

Флакон для реагента, жёлтый 70 мл (70mL Reagent Bottle Yellow)

-

10 шт.

Наименование

Обозначение

Количество

Флакон для реагента, коричневый 70 мл (70mL Reagent Bottle Brown)

-

2 шт.

Флакон для реагента, белый 70 мл (70mL Reagent Bottle White)

-

2 шт.

Чашка для образца (Standard Cup)

-

1 упак = 100шт.

Чашка для образца (Standard Cup)

-

1 упак = 500шт.

Ёмкость 1л для внутреннего стандартного раствора ИСБ (Internal Standard Solution Bottle)

-

1 шт.

Ёмкость 1л для разбавителя ИСБ (Diluent Bottle)

-

1 шт.

Ёмкость 500мл для референсного раствора (Reference Solution Bottle)

-

1 шт.

Кювета (Cuvette)

-

6 сегментов

Комплект инструментов

-

1 шт.

Игла дозатора образца в сборе (Sample Probe Assembly)

-

1 шт.

Игла дозатора реагента (Reagent Probe Assembly)

-

2 шт.

Комплект аксессуаров

-

1 шт.

Комплект электродов

-

1 шт.

Комплект сливного коллектора

-

1 шт.

Рабочая компьютерная станция

-

1 шт.

Комплект электронных плат к анализатору CS-480

-

1 шт.

Комплект блоков питания к анализатору CS-480

-

1 шт.

Стартовый набор реагентов и детергентов для ионоселективного блока ИСБ (Module ISE)

-

1 шт.

Детергент CS-антибактериальный бесфосфорный, 500мл

-

1 шт.

Детергент CS-щелочной (CS-alkaline detergent)

-

1 фл.

* При необходимости

Наименование

Обозначение

Количество

Анализатор автоматический биохимический CS

CS-680

1 шт.

Ионоселективный блок ИСБ (Module ISE) в составе:

-

1 шт.*

Плата управления ИСБ (ISE Control Board)

-

1 шт.*

Электромагнитный клапан (Solenoid Valve)

-

1 шт.*

Проточная кювета ИСБ (ISE Flow cell)

-

1 шт.*

Кювета блока ИСБ (ISE Matching cuvette)

-

1 шт.*

Пережимной клапан (Pinch Valve)

-

2 шт.*

Трубка пережимного клапана (Tube for Pinch Valve)

-

2 шт.*

Сканер штрих-кода образца (Sample Barcode Reader Assembly)

-

1 шт.*

Магнитный насос заполнения водяного бака (Water Inflow Water Tank Magnetic Pump Assembly)

-

1 шт.*

Вакуумный насос (Vacuum Pump Assembly)

-

1 шт.*

Насос циркуляции жидкости в охлаждающей системе (Cooling System Magnetic Circulating Pump Assembly)

-

1 шт.*

Наименование

Обозначение

Количество

Магнитная помпа инкубационной бани 37 °C (37 °C Water Tank Magnetic Water Pump Assembly)

-

1 шт.*

Магнитный шестеренчатый насос (Magnetic Gear Pump Assembly)

-

1 шт.*

Шприцевой насос ИСБ (ISE Syringe Pump Assembly)

-

1 шт.*

Шприцевой насос 100мкл (100pl Sample Syringe Pump Assembly)

-

1 шт.*

Шприцевой насос 1000мкл (1000pl R1/R2 Syringe Pump Assembly)

-

1 шт.*

Кабель питания (Power Cable)

-

1 шт.

Компакт-диск с программным обеспечением к анализатору CS-680 (Software Installation CD)

-

1 шт.

Кабель для соединения с компьютером (Network cable)

-

1 шт.

Блок регулировки лопатки для перемешивания (Fixing Block)

-

1 шт.

Корзина для установки реагентов ИСБ (ISE Dedicated Reagent Bottle Rack)

-

1 шт.

Внешний считыватель штрих-кода (Barcode reader)

-

1 шт.

Комплект сопроводительной документации в составе:

-

1 шт.

Руководство по эксплуатации CS-680 (User Manual)

-

1 экз.

Акт приема установки анализатора (Installation Acceptance Report)

-

2 шт.

Сертификат (Certificate)

-

1 экз.

Упаковочный лист комплекта медицинского изделия (Analyzer Packing List)

-

1 экз.

Схема компоновки ящика с аксессуарами (Illustration of Accessories Case)

-

1 экз.

Упаковочный лист для электродов ИСБ (ISE Electrode Packaging Case Packing List)

-

1 экз.

Комплект емкостей в составе:

-

1 шт.

Флакон для реагента 20 мл (20mL Reagent Bottle)

-

10 шт.

Флакон для реагента, жёлтый 70 мл (70mL Reagent Bottle

Yellow)

-

10 шт.

Флакон для реагента, коричневый 70 мл (70mL Reagent Bottle Brown)

-

2 шт.

Флакон для реагента, белый 70 мл (70mL Reagent Bottle White)

-

2 шт.

Чашка для образца (Standard Cup)

-

1 упак = 100шт.

Чашка для образца (Standard Cup)

-

1 упак = 500шт.

Ёмкость 1л для внутреннего стандартного раствора ИСБ (Internal Standard Solution Bottle)

-

1 шт.

Ёмкость 1л для разбавителя ИСБ (Diluent Bottle)

-

1 шт.

Ёмкость 500мл для референсного раствора (Reference Solution Bottle)

-

1 шт.

Кювета (Cuvette)

-

6 сегментов

Комплект инструментов

-

1 шт.

Наименование

Обозначение

Количество

Игла дозатора образца в сборе (Sample Probe Assembly)

-

1 шт.

Игла дозатора реагента (Reagent Probe Assembly)

-

2 шт.

Комплект аксессуаров

-

1 шт.

Комплект электродов

-

1 шт.

Комплект сливного коллектора

-

1 шт.

Рабочая компьютерная станция

-

1 шт.

Комплект электронных плат к анализатору CS-680

-

1 шт.

Комплект блоков питания к анализатору CS-680

-

1 шт.

Стартовый набор реагентов и детергентов для ионоселективного блока ИСБ (Module ISE)

-

1 шт.

Детергент CS-антибактериальный бесфосфорный, 500мл

-

1 шт.

Детергент CS-щелочной (CS-alkaline detergent)

-

1 фл.

* При необходимости

Наименование

Обозначение

Количество

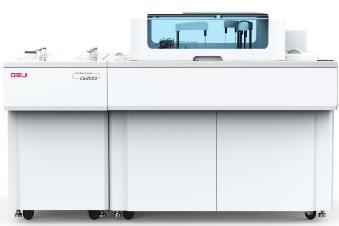

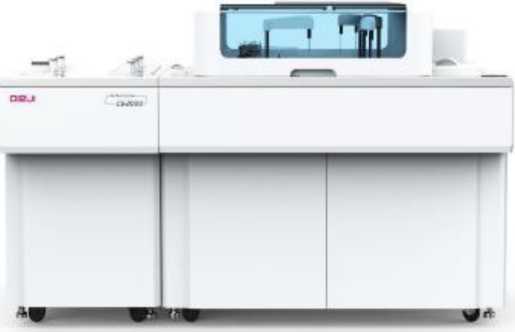

Анализатор автоматический биохимический CS

CS-2000

не более 4 шт.*

Модуль автоподачи образцов (Sample unit module)

-

1 шт.

Ионоселективный блок (ISE Mechanism)

-

не более 4 шт.*

Устройство считывания штрих кодов (Barcode Reader)

-

1 шт.

Встроенный считыватель штрихкода в сборе (Barcode Reader Assembly)

-

1 шт.

Шприцевой насос дозирования внутреннего круга (Wire J1701 (Inner Circle Dispensing Syringe Pu-mp))

-

1 шт.*

Шприцевой насос дозирования внешнего круга (Wire J1703 (Outer Circle Dispensing Syringe Pump))

-

1 шт.*

Шприцевой насос промывки внутреннего круга (Wire J1705 (Inner Circle Rinsing Syringe Pump))

-

1 шт.*

Шприцевой насос промывки внешнего круга (Wire J1707 (Outer Circle Rinsing Syringe Pump))

-

1 шт.*

Шприцевой насос дозирования реагента R1, внешний круг (Wire JM1805 (Outer Circle R1 Reagent Dispensing Syringe Pump))

-

1 шт.*

Шприцевой насос дозирования реагента R1, внутренний круг (Wire JM1806 (Inner Circle R1 Reagent Dispensing Syringe Pump))

-

1 шт.*

Шприцевой насос дозирования реагента R2, внешний круг Wire JM1907 (Outer Circle R2 Reagent Dispensing Syringe Pump)

-

1 шт.*

Шприцевой насос дозирования реагента R2, внутренний круг Wire JM1908 (Inner Circle R2 Reagent Dispensing Syringe Pump)

-

1 шт.*

Шприцевой насос ИСБ (ISE Syringe Pump Assembly)

-

1 шт.*

Миксер (Mixing Bar)

-

1 шт.*

Колодка кабеля питания (Power Strip)

-

1 шт.*

Наименование

Обозначение

Количество

Компакт-диск с программным обеспечением к анализатору (Software Installation Cd)

-

1 шт.

Провод CS6400SFB G05 (CS6400SFB G05 Wire)

-

не более 4 шт.*

Провод CSM-8000\P0107 (CSM-8000\P0107 Wire)

-

не более 4 шт.*

Провод CSM-8000\P0108 (CSM-8000\P0108 Wire)

-

не более 4 шт.*

Провод CSM-8000\P0109 (CSM-8000\P0109 Wire)

-

не более 4 шт.*

Провод CSM-8000\P0110 (CSM-8000\P0110 Wire)

-

не более 4 шт.*

Комплект сетевых кабелей

-

1 шт.

Комплект штативов для пробирок

-

1 шт.

Комплект сопроводительной документации в составе:

-

1 шт.

Руководство по эксплуатации CS-680 (User Manual)

-

1 экз.

Акт приема установки анализатора (Installation Acceptance Report)

-

2 шт.

Сертификат (Certificate)

-

1 экз.

Упаковочный лист комплекта медицинского изделия (Analyzer Packing List)

-

1 экз.

Комплект емкостей

-

1 шт.

Комплект инструментов

-

1 шт.

Игла для очистки дозатора 0,35х40 (0,35х40 Probe Unblocking Needle)

-

10 шт.

Игла для очистки дозатора 0,3х40 (0,3х40 Probe Unblocking Needle)

-

10 шт.

Игла дозатора образца в сборе (Sample Probe Assembly\Wire B22-P10-00)

-

1 шт.*

Игла дозатора реагента R1 внешнего круга в сборе (Outer Circle R1 Reagent Probe\Wire B23-P-00)

-

1 шт.*

Игла дозатора реагента R1 внутреннего круга в сборе (Inner Circle R1 Reagent Probe\Wire B24-P-00)

-

1 шт.*

Игла дозатора реагента R2 внешнего круга в сборе (Outer Circle R2 Reagent Probe\Wire B25-P-00)

-

1 шт.*

Игла дозатора реагента R2 внутреннего круга в сборе (Inner Circle R2 Reagent Probe\Wire B26-P-00)

-

1 шт.*

Комплект аксессуаров

-

1 компл.

Комплект электродов

-

1 компл.

Рабочая компьютерная станция

-

1 компл.

Комплект электронных плат к анализатору CS-2000

-

1 компл.

Комплект блоков питания к анализатору CS-2000

-

1 компл.

Комплект трубок и шлангов

-

1 компл.

Стартовый набор реагентов и детергентов, для ионоселективного блока ИСБ (Module ISE)

-

1 компл.

Детергент CS-антибактериальный бесфосфорный (CS-anti-bacterial phosphor-free detergent

-

500 мл

Детергент CS-щелочной (CS-alkaline detergent)

1 компл.

* При необходимости
