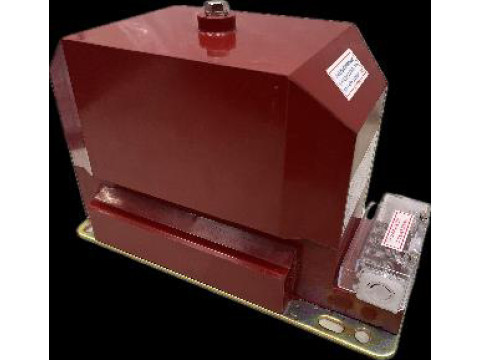

Трансформаторы напряжения JDZX10-10C1
| Номер в ГРСИ РФ: | 96669-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
Трансформаторы напряжения JDZX10-10C1 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96669-25 | ||||||
| Действует | по 16.10.2030 | ||||||
| Наименование | Трансформаторы напряжения | ||||||
| Модель | JDZX10-10C1 | ||||||
| Приказы |
№2225 от
16.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 070ad75e-48ff-6392-cf72-83403a73dae1 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Dalian No.1 Instrument Transformer Co., Ltd., КИТАЙ, No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-725-201/1.1-2025 Государственная система обеспечения единства измерений. Трансформаторы тока JDZX10-10C1. Методика поверки
(с 16.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96669-25: Описание типа
2025-96669-25.pdf
|
Скачать | 160.2 КБ | |
|
96669-25: Методика поверки
РТ-МП-725-201/1.1-2025
2025-mp96669-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Трансформаторы напряжения JDZX10-10C1 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными заземляемыми трансформаторами с тремя вторичными обмотками с литой изоляцией из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Вывод первичной обмотки расположен на верхней части трансформатора напряжения. Выводы вторичных обмоток помещены в клеммной коробке, закрепленной на основании. Для крепления трансформаторов на основании имеются отверстия под болты.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку, расположенную на корпусе трансформатора, методом типографской печати в месте, указанном на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов, место нанесения заводского номера и место пломбирования представлены на рисунке 1.
нанесения
заводского номера
Место пломбировки

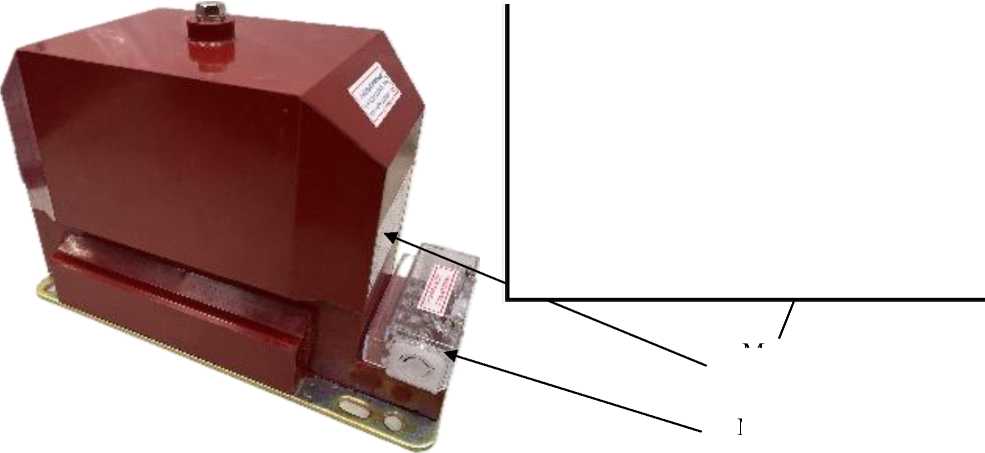

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
|
Jiszxid io<] |
ILШ0ФОГ МЛ1ГОГ 11ЛПРЯЖЕ 1ПЫ | ||||||
|
ЦиМШГШЫШМ "1ЛГ1М ы (Ги/ |
Мялчи № ? |
23.0 | |||||
|
H'TiiHiimi.m]'? пг-рпниИ'Г irjnj.n:+:t-iiiie. HUtHUHMbHUt 1-IUIHHtlU? №ЦРНЖ¥ЛШГ ftdSl |
11мллм.|<л.та,| >Л | ||||||
|
Mil|IIZJ1|l>JUKJ UIUOJOD |
la_ln |
2н.2и |
ilii.dji | ||||
|
Kucc I'J'UIUriB |
0<S |
<L5 |
3P | ||||
|
r Jl.ipB'JHHH BJ||iyHh‘l |B Л) ирн cuse^J.S |
111 |
IS |
1*1) | ||||
|
1 IpriMi.iian iramniwn. (Н-Д) |
iSft |
1 DCI F ЫЭК filHfiOJJUi: | |||||
|
н и *i iik. ii'hhh : П3.1П2Я |
Ькн>|| кчт ЛЬ 2ЯП.1П 1ФТЙИМ! 1 | ||||||
|
It?uie|hiiypK mj 5jv +0'4 |
UkCMU№'jb iw w.wt 9? %upu 25 %' | ||||||
|
ltali:in N<kl lii'.irunii*nl I m i/sfin'niL'r t'ri... 11 |
il,, Ки r;iti | ||||||
Место
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
11/^3 |
|
Номинальные напряжения основных вторичных обмоток, кВ |
0,1Л/3; 0,1Л/3 |
|
Номинальное напряжение дополнительной вторичной обмотки, кВ |
0,1/3 |
|
Классы точности вторичных обмоток по ГОСТ Р МЭК 61689-3-2012 |
0,5; 0,5; зр |
|
Номинальные мощности вторичных обмоток при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
10; 15; 100 |
|
Номинальная частота напряжения сети, Гц |
50 |
|
Предельная мощность, В^А |
150 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
25 |
|
Габаритные размеры (длина^ширина^высота), мм, не более |
280x150x225 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 оС, % |
от -5 до +40 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
175 000 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Комплектность СИ приведена в таблице 3.
Таблица 3 - Комплектность СИ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор напряжения |
JDZX10-10C1 |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 «Обзор» руководства по эксплуатации.
Нормативные документы
ГОСТ Р МЭК 61689-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 07 августа 2023 года № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
