Анализаторы жидкости промышленные 7023PH
| Номер в ГРСИ РФ: | 96677-25 |
|---|---|
| Производитель / заявитель: | Chongqing Chuanyi Analyzer Co., Ltd., КИТАЙ |
Анализаторы жидкости промышленные 7023PH (далее - анализаторы) предназначены для непрерывных измерений водородного показателя активности ионов водорода (рН) в жидких средах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96677-25 | ||||||
| Действует | по 16.10.2030 | ||||||
| Наименование | Анализаторы жидкости промышленные | ||||||
| Модель | 7023PH | ||||||
| Приказы |
№2225 от
16.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2b8ca718-b2dc-7d88-2809-2bdba3fec0c0 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Chongqing Chuanyi Analyzer Co., Ltd., КИТАЙ, 61, Middle Section of Huangshan Avenue, Gao Xin Yuan Northern NewArea, Chongqing, P.R.C.
Поверка
| Методика поверки / информация о поверке |
РТ-МП-05-205-2025 Государственная система обеспечения единства измерений. Анализаторы жидкости промышленные 7023PH. Методика поверки
(с 16.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96677-25: Описание типа
2025-96677-25.pdf
|
Скачать | 239.8 КБ | |
|
96677-25: Методика поверки
РТ-МП-05-205-2025
2025-mp96677-25.pdf
|
Скачать | 1014.5 КБ |
Описание типа
Назначение
Анализаторы жидкости промышленные 7023PH (далее - анализаторы) предназначены для непрерывных измерений водородного показателя активности ионов водорода (рН) в жидких средах.
Описание
Принцип действия анализаторов заключается в регистрации электрического сигнала, поступающего с комбинированного электрода. Между измерительным электродом и электродом сравнения образуется потенциал, связанный с показателем активности ионов водорода раствора H+. При изменении показателя активности ионов водорода в измеряемом растворе электродвижущая сила между двумя электродами также изменяется. Измеренное значение электродвижущей силы электродной системы преобразуют в значение рН на основании уравнения Нернста с применением температурной компенсации.
Конструктивно анализаторы представляют собой промышленный стационарный автоматизированный прибор, состоящий из взрывозащищенного корпуса с дисплеем и подключенного к нему внешнего комбинированного электрода. Комбинированные электроды различаются исполнением корпусов (пластмассовый или стеклянный) и резьбовым соединением в соответствии с заказом.
Результаты измерений выводятся на дисплей на передней панели анализаторов.
Общий вид корпуса анализаторов и комбинированных электродов представлен на рисунках 1-3.
На боковой панели корпуса анализатора расположена маркировочная табличка, которая содержит сведения о заводском номере, дате выпуска, маркировке взрывозащиты и иную информацию. Формат заводского номера - цифровой или буквенно-цифровой, состоящий из арабских цифр или латинских букв и арабских цифр соответственно.
Информация на маркировочную табличку на корпусе анализатора наносится методом лазерной печати. Пример маркировочной таблички анализатора приведен на рисунке 4.
Пломбирование анализаторов изготовителем не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.

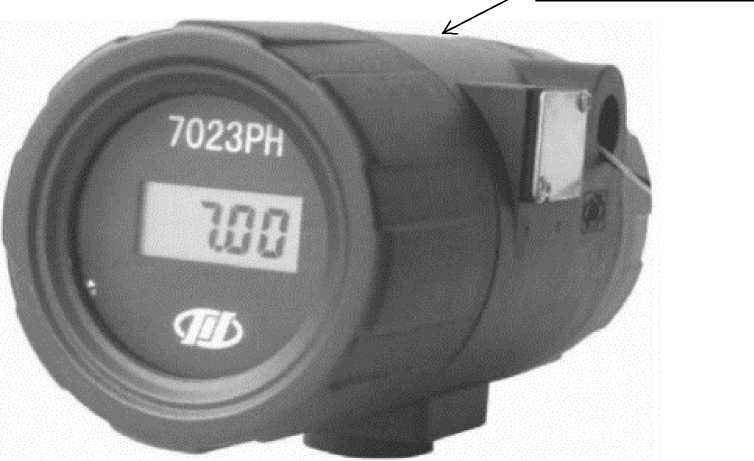

Место нанесения маркировочной таблички

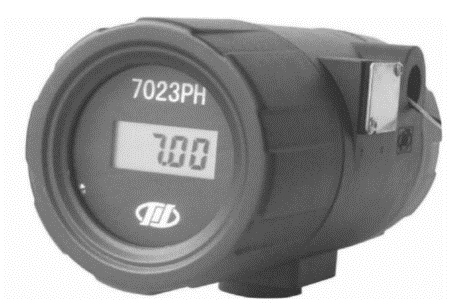

Рисунок 1 - Общий вид корпуса анализаторов
(а)
(б)

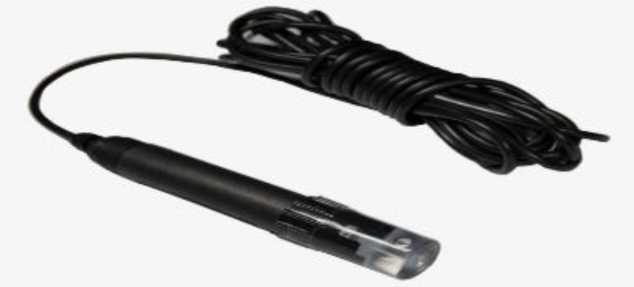

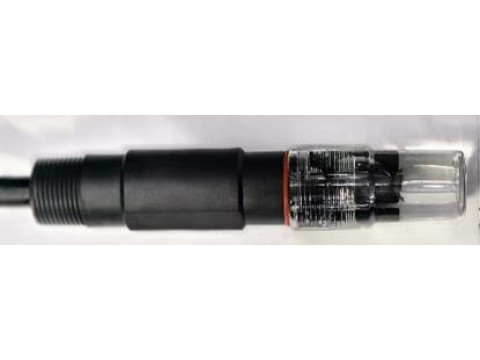

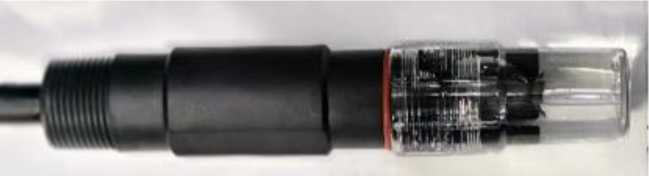

Рисунок 2 - Общий вид комбинированных электродов анализаторов
в пластмассовом исполнении
(а)
(б)

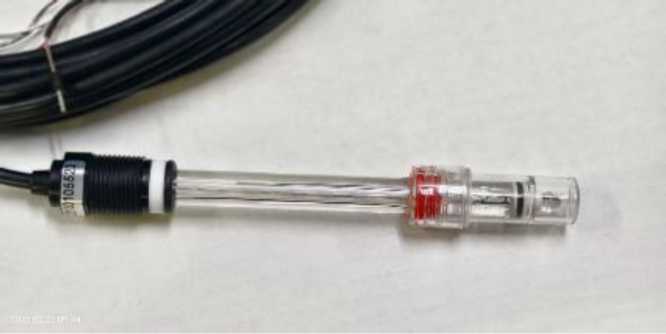

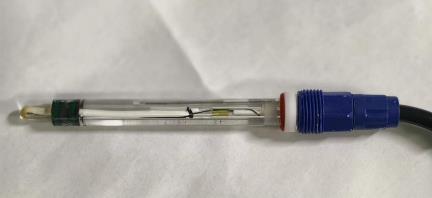

Рисунок 3 - Общий вид комбинированных электродов анализаторов
в стеклянном исполнении

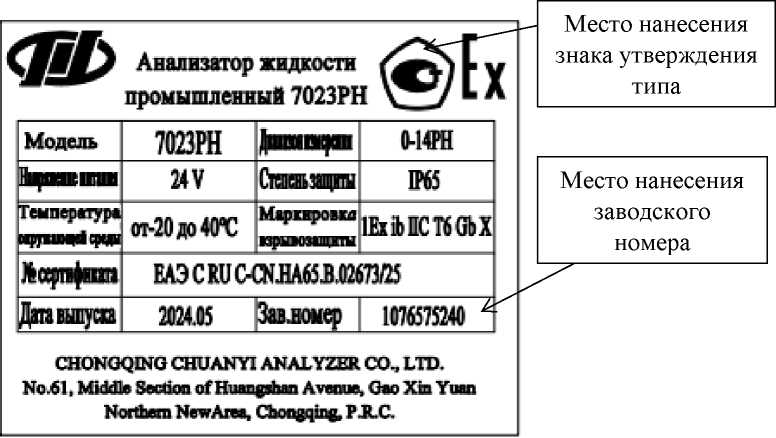

Рисунок 4 - Маркировочная табличка на корпусе анализатора
Программное обеспечение
Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для анализаторов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей.
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификация версии встроенного ПО не предусмотрена.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические характеристики анализаторов представлены в таблице 1, технические характеристики представлены в таблице 2, показатели надежности представлены в таблице 3, условия эксплуатации представлены в таблице 4.
Таблица 1 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Диапазон измерений водородного показателя, pH |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений водородного показателя, pH |
±0,1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон автоматической термокомпенсации, °C |
от 0 до +60 |
|
Потребляемая мощность, Вт, не более |
0,75 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24 |
|
Масса корпуса, кг, не более |
2 |
|
Габаритные размеры корпуса (ширинахдлинахвысота), мм, не более |
115x130x230 |
|
Масса комбинированного электрода (без провода и колпачка), кг, не более |
0,1 |
|
Габаритные размеры комбинированного электрода (без провода и колпачка, диаметрхвысота), мм, не более |
30x165 |
|
Маркировка взрывозащиты |
1Ex ib IIC T6 Gb X |
|
Степень защиты от внешних воздействий |
IP65 |
|
Выходные сигналы, мА |
от 4 до 20 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
50000 |
|
Средний срок службы, лет |
5 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +25 °С, %, не более - атмосферное давление, кПа |
от -20 до +40 90 от 84 до 106,7 |
Знак утверждения типа
наносится на маркировочную табличку методом лазерной печати.
Комплектность
Таблица 5 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор жидкости промышленный |
7023PH |
1 шт. |
|
Комбинированный электрод1) |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Заводской протокол и сертификат соответствия продукции |
- |
1 экз. |
|
1) Исполнение комбинированного электрода в соответствии с заказом | ||
Сведения о методах измерений
приведены в документе «Анализаторы жидкости промышленные 7023PH. Инструкция по эксплуатации», раздел V «Эксплуатация прибора».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 09 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах».
