Анализатор общей серы в нефтепродуктах промышленный SOLA iQ
| Номер в ГРСИ РФ: | 96680-25 |
|---|---|
| Производитель / заявитель: | Фирма "Thermo Fisher Scientific", США |
Анализатор общей серы в нефтепродуктах промышленный SOLA iQ (далее - анализатор) предназначен для измерений массовой доли серы в потоке нефтепродуктов, бензина, дизельного топлива, реактивного топлива, керосина, сжиженных и углеводородных газов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96680-25 | ||||||
| Наименование | Анализатор общей серы в нефтепродуктах промышленный | ||||||
| Модель | SOLA iQ | ||||||
| Приказы |
№2225 от
16.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8d81af2c-0081-e14a-4fed-d2a41eeabf16 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Thermo Fisher Scientific, СОЕДИНЕННОЕ КОРОЛЕВСТВО, Ion Path, Road Three, Winsford, Cheshire, CW7 3GA
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1029-205-2025 Государственная система обеспечения единства измерений. Анализатор общей серы в нефтепродуктах промышленный SOLA iQ. Методика поверки
(с 16.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96680-25: Описание типа
2025-96680-25.pdf
|
Скачать | 110.5 КБ | |
|
96680-25: Методика поверки
РТ-МП-1029-205-2025
2025-mp96680-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Анализатор общей серы в нефтепродуктах промышленный SOLA iQ (далее - анализатор) предназначен для измерений массовой доли серы в потоке нефтепродуктов, бензина, дизельного топлива, реактивного топлива, керосина, сжиженных и углеводородных газов.
Описание
Принцип действия анализатора основан на сжигании серосодержащих продуктов до диоксида серы (SO2) и последующем детектировании импульсным ультрафиолетовым флуоресцентным детектором (PUVF-детектор).
При анализе инжекционным клапаном периодически вводится небольшое количество пробы в камеру смешения с температурой от плюс 110 °C до плюс 220 °C, где проба смешивается с воздухом. После тщательного перемешивания с воздухом, проба поступает в пиролизер с температурой 1100 °C, где все компоненты пробы сгорают, образуя CO2, H2O и SO2. Для удаления из пробы H2O используют дополнительный осушитель. Содержание SO2, образовавшегося в результате сгорания пробы, измеряет PUVF-детектор. Молекулы SO2, попадая в ячейку детектора, под воздействием импульсного УФ излучения переходят в возбужденное состояние. Переход из возбужденного состояния на основной энергетический уровень сопровождается эмиссией света. Интенсивность света, эмитированного при флуоресценции, прямо пропорциональна содержанию SO2.
Импульсное УФ излучение позволяет передать молекулам SO2 большую энергию, увеличивая, таким образом, интенсивность флуоресценции для данной концентрации SO2, что повышает общую чувствительность прибора. В PUVF-детекторе используются полосовые фильтры, позволяющие регистрировать только излучение молекул SO2 на установленной длине волны. Интенсивность излучения измеряется фотоумножителем (ФЭУ), который преобразует световую энергию в электрическую. Электрический сигнал, генерируемый ФЭУ, обрабатывается электроникой и программным обеспечением, чтобы определить и зарегистрировать общую концентрацию серы в пробе.
Конструктивно анализатор представляет собой металлический корпус, в котором размещены инжектор для ввода пробы, система управления потоком газа-носителя, камера смешения, пиролизер, осушитель и импульсный ультрафиолетовый источник света, фотоприемник.
Анализатор предназначен для анализа газообразных проб.
Результаты измерений содержания общей серы выводятся на дисплей анализатора в массовых долях: ppm (млн-1), ppb (млрд-1), в массовой концентрации мг/дм3.
Анализатор выполнен во взрывозащищенном исполнении.
Настройку и программирование анализатора проводят с помощью дисплея на передней панели. Анализируемую пробу вводят через соответствующий вход на анализаторе.
Полученные результаты измерений выводятся на дисплее передней панели и одновременно передаются по выходным интерфейсам:
- унифицированному токовому сигналу в диапазоне от 4 до 20 мА;
- цифровому каналу с применением интерфейса (двойная передача данных) RS-485 по протоколу обмена Modbus; TCP/IP Ethernet через Modbus, TCP/IP Modbus плюс RS-485 Modbus.
К данному типу относится анализатор с заводским номером 9033793-1.
Заводской номер нанесен на табличку (шильд), расположенную на передней панели анализатора, в цифровом формате методом лазерной печати.

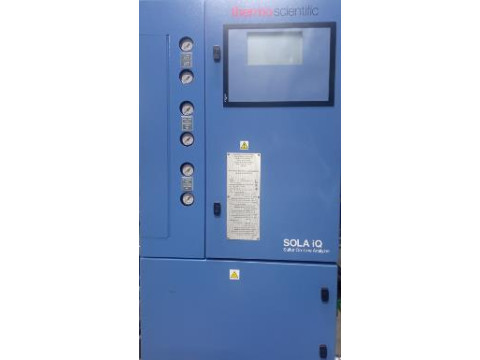

Общий вид анализатора представлен на рисунке 1.
Пломбирование и нанесение знака поверки на анализатор не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид анализатора общей серы в нефтепродуктах промышленного SOLA iQ
Программное обеспечение
Программное обеспечение (далее - ПО) анализатора является встроенным и выполняет функции управления анализатором, просмотра, передачи и сохранения результатов измерений, изменения настроечных параметров прибора. Структура встроенного ПО представляет древовидную форму. Данное ПО разработано изготовителем специально для решения задач измерений массовой доли серы.
Идентификация ПО осуществляется при каждом запуске анализатора путем вывода текущей версии ПО.
Влияние ПО на метрологические характеристики анализатора учтено при их нормировании.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SOLAIII |
|
Номер версии (идентификационный номер ПО) |
1.6.13.32119 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли серы, млн-1 |
от 1 до 20 |
|
Пределы допускаемой относительной погрешности измерений массовой доли серы, % |
±15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 120 до 240 |
|
Габаритные размеры, мм: | |
|
- высота |
1220 |
|
- ширина |
610 |
|
- глубина |
460 |
|
Масса, кг, не более |
124 |
|
Условия эксплуатации: |
от +12 до +40 |
|
- температура окружающей среды, °С |
от 30 до 80 |
|
- относительная влажность воздуха, % |
от 84,0 до 106,7 |
|
- атмосферное давление, кПа | |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015, не ниже |
IP40 |
|
Маркировка взрывозащиты |
2Ex pzc ПС T4 GcX |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор общей серы в нефтепродуктах промышленный |
SOLA iQ |
1 шт. |
|
Система подготовки и кондиционирования пробы |
- |
1 шт. |
|
Руководство пользователя |
SOLA iQ |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в «Анализатор общей серы в нефтепродуктах промышленный SOLA iQ. Руководство пользователя» раздел 2.2 «Определение общего содержания серы».
Нормативные документы
ГОСТ Р ЕН ИСО 20846-2006 Нефтепродукты. Определение содержания серы методом ультрафиолетовой флуоресценции.
