Система сбора и обработки информации ССОИ
| Номер в ГРСИ РФ: | 96681-25 |
|---|---|
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Система сбора и обработки информации ССОИ (далее - ССОИ) предназначена для измерений силы и напряжения постоянного электрического тока, преобразований электрического сопротивления в значения температуры и воспроизведения силы и напряжения постоянного электрического тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96681-25 | ||||||
| Наименование | Система сбора и обработки информации | ||||||
| Модель | ССОИ | ||||||
| Приказы |
№2225 от
16.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | eaf053d6-637c-ca15-be01-7958992b675b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «НИИФИ», РОССИЯ, 440026, Володарского ул., 8/10, г. Пенза
Поверка
| Методика поверки / информация о поверке |
СДАИ.424338.001 МП Государственная система обеспечения единства измерений. Система сбора и обработки информации ССОИ. Методика поверки
(с 16.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
96681-25: Описание типа
2025-96681-25.pdf
|
Скачать | 137.9 КБ | |
|
96681-25: Методика поверки
СДАИ.424338.001 МП
2025-mp96681-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Система сбора и обработки информации ССОИ (далее - ССОИ) предназначена для измерений силы и напряжения постоянного электрического тока, преобразований электрического сопротивления в значения температуры и воспроизведения силы и напряжения постоянного электрического тока.
Описание
ССОИ используется для измерений параметров наземной космической инфраструктуры (далее - НКИ) в целях непрерывного контроля технического состояния объектов НКИ, определения наступления предаварийного и аварийного состояний объектов НКИ и на основе полученных данных принятия соответствующих решений для обеспечения безопасности эксплуатирующего персонала.
ССОИ обеспечивает:
- приём информации о текущих значениях параметров в технологических системах и агрегатах стартового комплекса (далее - СК);
- приём информации о состоянии управляемых исполнительных элементов в технологическом оборудовании СК;
- логическую обработку входных сигналов;
- обработку результатов измерений аналоговых датчиков (сравнения с уставкой, выбор «больше/меньше»);
- контроль состояния дискретных датчиков (замкнутое и разомкнутое состояние контактов);
- отображение положения исполнительных элементов и дискретных датчиков систем и агрегатов;
- отображение текущих значений параметров технологических систем и агрегатов СК;
- отображение данных архивов событий (по запросу оператора);
- ведение протоколов, сводок, событий, изменений параметров, их архивирование и документирование с привязкой к текущему и относительному времени, с возможностью вывода в файл и на печатающее устройство (срок хранения архивных данных не менее 3 лет);
- просмотр архивной сводки событий в заданном оператором интервале времени;
- просмотр всего объёма накопленной дискретной информации в заданном оператором интервале времени;
- просмотр истории изменений архивируемых аналоговых параметров в виде масштабируемых графиков;
- техническое диагностирование оборудования ССОИ и линий связи;
- функциональный самоконтроль;
- учёт времени наработки аппаратуры ССОИ и суммарный учёт наработки ССОИ в часах;
- защиту информации от искажений при передаче и при её обработке, восстановление информации после сбоев технических средств;
- автоматизированную процедуру калибровки измерительных каналов ССОИ;
Принцип действия ССОИ заключается в измерении аналоговых сигналов, полученных с внешних первичных преобразователей физических величин. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на мониторы и внешние устройства.
ССОИ имеет заводской номер 04002.
Перечень типов измерительных каналов ССОИ приведён в таблицах 1 и 2.
Таблица 1 - Модуль ввода аналоговых данных с цифровым интерфейсом (МВАД)
|
Тип измерительного канала |
AIM792-01 |
AIM792-01 |
AIM791-01 |
AIM721 01 |
AIM723 01 |
AIM722 01 |
AIM725 01 |
AIM725 03 |
|
Количество каналов, шт. |
8 (с общей землей) |
8 (с общей землей) |
8 (с общей землей) |
4 (с общей землей) |
4 (с общей землей) |
2 (диффер енциаль ные) |
2 (диффер енциаль ные) |
2 (диффер енциаль ные) |
|
Диапазон измерений напряжения постоянного электрического тока, В |
от 0 до 10 |
от -10 до +10 |
_ |
_ |
_ |
_ |
_ |
_ |
|
Диапазон измерений силы постоянного электрического тока, мА |
_ |
_ |
от 0 до 5 |
от 0 до 20 |
от 4 до 20 |
от -20 до +20 |
_ |
_ |
|
Диапазон преобразований электрического сопротивления в значения температуры, °С |
_ |
_ |
_ |
_ |
_ |
_ |
от -200 до +850; от -50 до +200 |
от -200 до +660; от -180 до +200 |
Таблица 2 - Модуль вывода аналоговых данных с цифровым интерфейсом (МВАД)
|
Тип измерительного канала |
AIM73101 |
AIM73001 |
|
Количество каналов, шт. |
2 |
2 |
|
Диапазон выходного сигнала напряжения постоянного тока, В |
от 0 до 10 от -10 до +10 |
_ |
|
Диапазон выходного сигнала постоянного тока, мА |
от 0 до 20 от 4 до 20 |

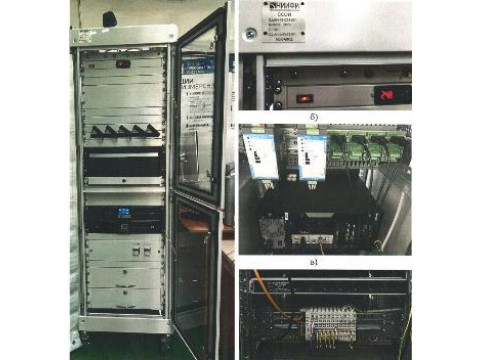

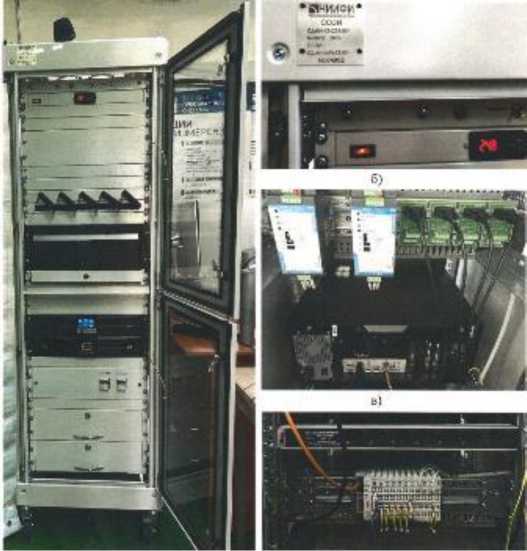

Фотография общего вида ССОИ представлена на рисунке 1.
Рисунок 1 - Общий вид
Защита ССОИ от несанкционированного доступа не предусмотрена.
Нанесение знака поверки непосредственно на ССОИ не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится гравировкой на табличку, расположенную в верхней части основного шкафа.
Программное обеспечение
Программное обеспечение (далее - ПО) включает в себя метрологически значимое ПО нижнего уровня (встроенное ПО) и ПО верхнего уровня, отвечающее за функционирование ССОИ в целом и обработку измерительной информации.
Идентификационные данные метрологически значимого встроенного ПО приведены в описаниях типа средств измерений, входящих в состав ССОИ.
Идентификационные данные метрологически значимого ПО верхнего уровня приведены в таблице 3.
Таблица 3 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
ПО ССОИ.уяу |
|
Номер версии (идентификационный номер ПО) |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 4 и 5 соответственно.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 0 до 5; от 0 до 20 от 4 до 20 от -20 до +20 |
|
Диапазон измерений напряжения постоянного электрического тока, В |
от 0 до 10 от -10 до +10 |
|
Диапазон преобразований электрического сопротивления в значения температуры, °С |
от -50 до +200 от -200 до +660 от -180 до +200 от -200 до +850 |
|
Диапазон воспроизведений силы постоянного электрического тока, мА |
от 0 до 20; от 4 до 20 |
|
Диапазон воспроизведений напряжения постоянного электрического тока, В |
от 0 до 10 от -10 до +10 |
|
Пределы допускаемой основной приведённой погрешности измерений силы постоянного электрического тока, % |
±0,25 |
|
Пределы допускаемой основной приведённой погрешности измерений напряжения постоянного электрического тока, % |
±0,25 |
|
Пределы допускаемой основной приведённой погрешности преобразований электрического сопротивления в значения температуры, % |
±0,25 |
|
Пределы допускаемой основной приведённой погрешности воспроизведения силы постоянного электрического тока, % |
±0,04 |
|
Пределы допускаемой основной приведённой погрешности воспроизведения напряжения постоянного электрического тока, % |
±0,04 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений силы постоянного электрического тока, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % |
±0,05 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений напряжения постоянного электрического тока, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % |
±0,05 |
|
Пределы допускаемой дополнительной приведённой погрешности преобразований электрического сопротивления в значения температуры, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % |
±0,05 |
|
Пределы допускаемой дополнительной приведённой погрешности воспроизведений напряжения постоянного электрического тока, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % |
±0,1 |
|
Пределы допускаемой дополнительной приведённой погрешности воспроизведений силы постоянного электрического тока, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % |
±0,02 |
|
Примечание. Для приведённой погрешности нормирующим значением является диапазон измерений (воспроизведений). | |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В |
220 ± 22 |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 45 до 80 от 84 до 106 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре окружающего воздуха +35 °С, % - атмосферное давление, кПа |
от +15 до +35 до 80 от 84 до 106,7 |
Знак утверждения типа
наносится типографским способом рядом с табличкой и в верхний правый угол титульных листов руководства по эксплуатации и формуляра.
Комплектность
Комплектность средства измерений приведена в таблице 6.
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количест во |
|
Система сбора и обработки информации в составе: |
СДАИ.424338.001 |
1 шт. |
|
- подсистема сбора и обработки информации ПСОИ СДАИ.469638.001 |
1 шт. | |
|
- модуль ввода аналоговых данных МВАД СДАИ.421459.007 |
1 шт. | |
|
- модуль ввода дискретных данных МВДД СДАИ.421459.008 |
1 шт. | |
|
- модуль контроля целостности цепей МКЦЦ СДАИ.421459.009 |
1 шт. | |
|
Ведомость эксплуатационных документов |
СДАИ.424338.001ВЭ |
1 экз. |
|
Эксплуатационные документы согласно СДАИ.424338.001ВЭ: | ||
|
Руководство по эксплуатации |
СДАИ.424338.001РЭ |
1 экз. |
|
Формуляр |
СДАИ.424338.001ФО |
1 экз. |
|
Ведомость ЗИП |
СДАИ.424338.001ЗИ |
1 экз. |
|
Инструкция по использованию ЗИП |
СДАИ.424338.001И1 3 |
1 экз. |
|
Схема электрическая подключения |
СДАИ.424338.001Э5 |
1 экз. |
|
Программное обеспечение системы сбора и обработки информации ССОИ. Программа контроля технического состояния объектов НКИ. Руководство оператора |
783.00592-01 34 |
1 экз. |
|
Программное обеспечение системы сбора и обработки информации ССОИ. Программа контроля технического состояния объектов НКИ. Загрузочный модуль. |
783.00592-01 91 |
1 экз. |
|
Калибратор Н4-56. Руководство по эксплуатации (в части раздела поверки) |
КБИС.411182.001 РЭ |
1 экз. |
Продолжение таблицы 6
|
Наименование |
Обозначение |
Количест во |
|
Документы на составные части изделия: | ||
|
Модуль ввода аналоговых данных МВ АД. Схема электрическая подключения |
СДАИ.421459.007Э5 |
1 экз. |
|
Модуль ввода дискретных данных МВДД. Схема электрическая подключения |
СДАИ.421459.008Э5 |
1 экз. |
|
Модуль контроля целостности цепей МКЦЦ. Схема электрическая подключения |
СДАИ.421459.009Э5 |
1 экз. |
|
Подсистема сбора и обработки информации ПСОИ. Схема электрическая подключения |
СДАИ.469638.001Э5 |
1 экз. |
|
Комплект ЗИП согласно СДАИ.424338.001ЗИ |
1 комплект | |
|
MPS-MSRT-1K-S. Неисключительное право использования программой для ЭВМ MasterSCADA. Расширенная локальная исполнительная система на 1000 внешних точек ввода-вывода. Регистрационный №2201 в Едином реестре российских программ для электронновычислительных машин и баз данных |
1 лицензия | |
|
MPS-OPC-MODBUS-M. Неисключительное право использования программой для ЭВМ MasterOPC. OPC-сервер протокола MODBUS RTU/TCP/ASCII (2501-20000 тегов, включая ODBC). Регистрационный №14442 в Едином реестре российских программ для электронно-вычислительных машин и баз данных |
1 лицензия | |
|
OS_SIGN. Лицензия на программу для ПЭВМ "Guardant OS" на носителе Sign. (Регистрационный №12526 в Едином реестре российских программ для электронновычислительных машин и баз данных) |
1 лицензия |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа ССОИ» документа СДАИ.424338.001РЭ «Система сбора и обработки информации ССОИ. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
