Счетчики воды ПУЛЬС
| Номер в ГРСИ РФ: | 96683-25 |
|---|---|
| Производитель / заявитель: | ООО "Аква-С", г.Реутов |
Счётчики воды ПУЛЬС (далее - счётчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96683-25 | |||||||||||||||||||||
| Действует | по 21.10.2030 | |||||||||||||||||||||
| Наименование | Счетчики воды | |||||||||||||||||||||
| Модель | ПУЛЬС | |||||||||||||||||||||
| Модификации |
ПУЛЬС 1- 2 3 4 - 5, где: 1 - чувствительный элемент: (К) –крыльчатка DN от 15 до 40 мм (КМ) - крыльчатка многоструйный DNот 25 до 50 мм (Т) –турбина DN от 50 до 100 мм 2 - диаметр условного прохода, мм: (15); (20); (25); (32); (40); (50); (65); (80); (100) 3 - исполнение для диапазона температуры воды: (Х) –счётчик холодной воды (Г) –счетчик горячий воды –только для счетчиков с турбиной (У) –универсальный счетчик 4 - выходной сигнал: ( ) –отсутствует (И) –наличие импульсного выхода 5 - монтажная длинна, мм: для (К): (80) (110) –для DN 15 (130) –для DN 20 (160) –для DN 25, 32 (200) –для DN 40 для (КМ): (260) –для DN 25, 32 (300) –для DN 40, 50 для (Т): (200) –для DN 50, 65 (225) –для DN 80 (250) –для DN 1 на испытания представлены: ПУЛЬС К-15У-80 ПУЛЬС К-40УИ-200 ПУЛЬС КМ-25Г-260 ПУЛЬС КМ-50У-300 ПУЛЬС Т-50Х-200 ПУЛЬС Т-100УИ-250 |
|||||||||||||||||||||
| Приказы |
№2257 от
21.10.2025
— Об утверждении типов средств измерений
№2424 от
10.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f7dfa9c3-2ea1-a240-6847-8d58efacfce6 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «Аква-С», РОССИЯ, 143960, Московская обл., г Реутов, ул. Фабричная, д. 7, литер В, помещение 2, 3, 4, 5, 6, 7
Поверка
| Методика поверки / информация о поверке |
МЦКЛ.0376.МП Государственная система обеспечения единства измерений. Счетчики воды ПУЛЬС. Методика поверки
(с 21.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
96683-25: Описание типа
2025-96683-25.pdf
Файл устарел
|
Скачать | 227.1 КБ | |
|
96683-25: Методика поверки
МЦКЛ.0376.МП
2025-mp96683-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
96683-25: Описание типа
2025-96683-25-1.pdf
Файл устарел
|
Скачать | 227.1 КБ | |
|
96683-25: Методика поверки
МЦКЛ.0376.МП
2025-mp96683-25-1.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
96683-25: Описание типа
2025-96683-25-2.pdf
|
Скачать | 227.1 КБ | |
|
96683-25: Методика поверки
МЦКЛ.0376.МП
2025-mp96683-25-2.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Счётчики воды ПУЛЬС (далее - счётчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.
Описание
Принцип работы счётчика состоит в измерении числа оборотов чувствительного элемента (ЧЭ), вращающегося под действием потока протекающей воды. Количество оборотов ЧЭ пропорционально объему воды, протекающего через счётчик.
Поток воды, пройдя фильтр, подается в корпус счётчика, поступает в измерительную полость, внутри которой на специальных опорах вращается ЧЭ. Вода, пройдя зону вращения ЧЭ, поступает в выходной патрубок. Передача вращения ЧЭ в счётный механизм осуществляется при помощи магнитной связи.
Масштабирующий редуктор счётного механизма приводит число оборотов ЧЭ к значениям протекшей воды в м3. Индикаторное устройство имеет барабанчики для указания количества м3, а также стрелочные указатели для указания долей м3. На шкале индикаторного устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счётчика. Со стороны входа счётчик имеет фильтр.
Конструктивно счётчики состоят из:
- корпуса (проточной части);
- чувствительного элемента (крыльчатка или турбина);
- счётного механизма с индикаторным устройством.
Счётчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Счетчики выпускаются в следующих
ПУЛЬС счётчик воды
чувствительный элемент:
(К) - крыльчатка
DN от 15 до 40 мм;
(КМ) - крыльчатка
многоструйный
DN от 25 до 50 мм;
(Т) - турбина
DN от 50 до 100 мм.
диаметр условного прохода, мм:
(15); (20); (25); (32); (40);
(50); (65); (80); (100).
исполнение для диапазона температуры
воды:
(Х) - счётчик холодной воды;
(Г) - счетчик горячий воды - только для счетчиков с турбиной;
(У) - универсальный счетчик.
и исполнениях:
Х
|
Х |
- |
Х | |
|
выходной сигнал: ( ) - отсутствует; (И) - наличие импульсного выхода. |
монтажная длинна, мм: для (К): (80); (110) - для DN 15; (130) - для DN 20; (160) - для DN 25, 32; (200) - для DN 40; для (КМ): (260) - для DN 25, 32; (300) - для DN 40, 50; для (т): (200) - для DN 50, 65; (225) - для DN 80; (250) - для DN 100. | ||
Счетчики модификации ПУЛЬС К - ХХХ - Х, имеют только универсальное исполнение.
Общий вид счетчиков с указанием места заводского номера и места нанесения знака утверждения типа представлены на рисунке 1.
Указание места заводского номера и места нанесения знака утверждения типа представлены на рисунке 2.
Знак утверждения типа наносится на лицевую панель счётчика. Заводской номер счётчика состоит из 9 арабских цифр, наносится на лицевую панель счётчика методом наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

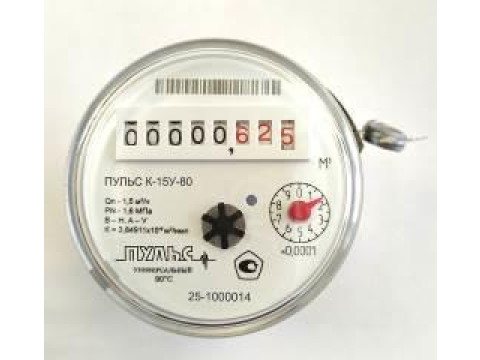

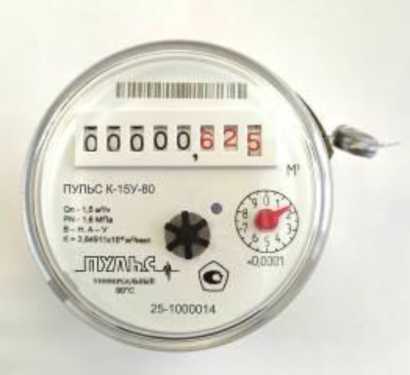

а)
счётчик воды ПУЛЬС исполнения K

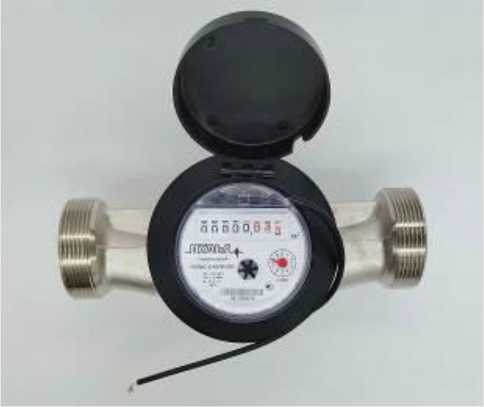

б)
счётчик воды ПУЛЬС исполнения K
с импульсным выходным сигналом

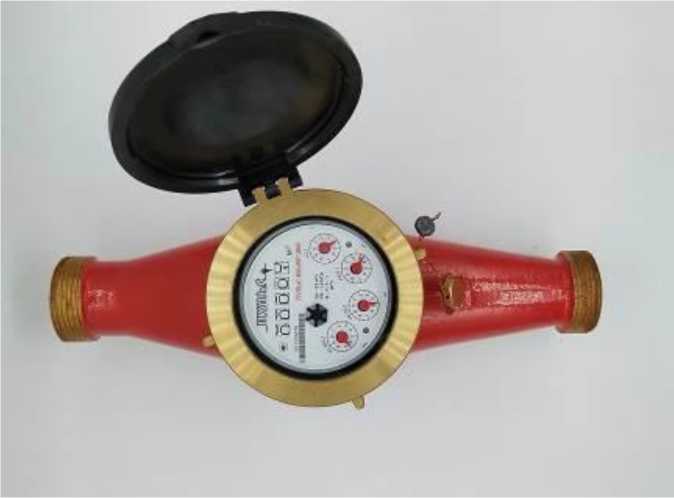

в)
счётчик воды ПУЛЬС исполнения KM

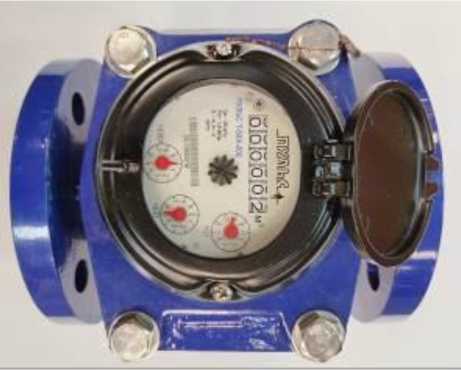

г)
счётчик воды ПУЛЬС исполнения T

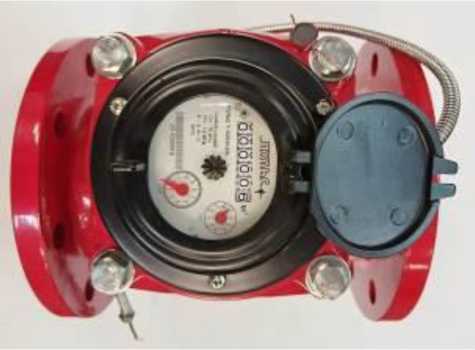

д)
счётчик воды ПУЛЬС исполнения T
с импульсным выходным сигналом
Рисунок 1 - Общий вид счетчиков

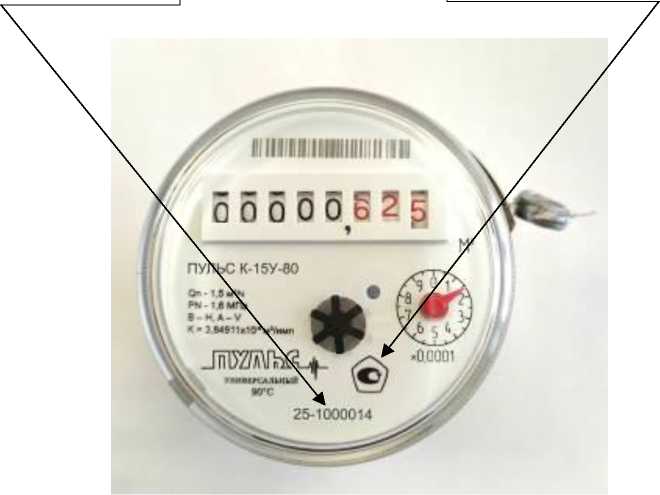

Место нанесения
заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Указание места заводского номера и места нанесения знака утверждения типа

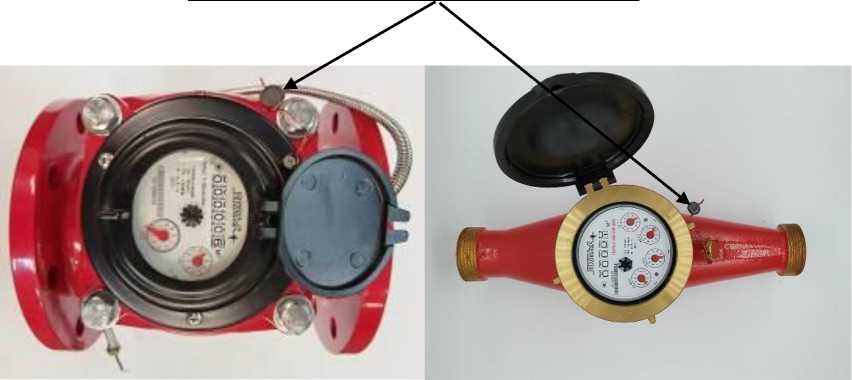

Место установки пломбы завода-изготовителя
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Метрологические и технические характеристики приведены в таблицах 1 - 6.
Таблица 1 - Метрологические характеристики счетчиков ПУЛЬС К - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||||
|
Диаметр условного прохода, DN, мм |
15 |
20 |
25 |
32 |
40 | |||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,06 |
0,03 |
0,10 |
0,05 |
0,14 |
0,07 |
0,24 |
0,12 |
0,40 |
0,20 |
|
- переходный расход Qt, м3/ч |
0,15 |
0,12 |
0,25 |
0,20 |
0,35 |
0,28 |
0,60 |
0,48 |
1,00 |
0,80 |
|
- номинальный расход Qn, м3/ч |
1,5 |
1,5 |
2,5 |
2,5 |
3,5 |
3,5 |
6,0 |
6,0 |
10,0 |
10,0 |
|
- максимальный расход Qmax, м3/ч |
3,0 |
3,0 |
5,0 |
5,0 |
7,0 |
7,0 |
12,0 |
12,0 |
20,0 |
20,0 |
|
Порог чувствительности, м3/ч |
0,5-Qmin | |||||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||||
|
- Qt < Q < Qmax |
±2 | |||||||||
|
Диапазон температуры воды, °С |
от +5 до +90 | |||||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||||
Таблица 2 - Основные технические характеристики счетчиков ПУЛЬС К - ХХХ - Х
|
Наименование параметра |
Значение параметра | ||||
|
Диаметр условного прохода, DN, мм |
15 |
20 |
25 |
32 |
40 |
|
Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота |
80(110) 65 72 |
130 65 72 |
160 75 80 |
160 100 120 |
200 100 110 |
|
Масса счетчиков кг, не более |
0,45 |
0,6 |
0,9 |
2,0 |
2,4 |
|
Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха при 35 °С, %, не более - диапазон атмосферного давление, кПа |
от +5 до +60 80 от 84 до 106,7 | ||||
|
Наибольшее значение индикаторного устройства, м3 |
99999,999 | ||||
|
Наименьшая цена деления, м3 |
0,0001 | ||||
|
Класс защиты по ГОСТ 14254 |
IP65 | ||||
Таблица 3 - Метрологические характеристики счетчиков ПУЛЬС КМ - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода, DN, мм |
25 |
32 |
40 |
50 | ||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч - переходный расход Qt, м3/ч - номинальный расход Qn, м3/ч - максимальный расход Qmax, м3/ч |
0,14 0,35 3,5 7,0 |
0,07 0,28 3,5 7,0 |
0,24 0,60 6,0 12,0 |
0,12 0,48 6,0 12,0 |
0,40 1,00 10,0 20,0 |
0,20 0,80 10,0 20,0 |
1,20 4,50 15,0 30,0 |
0,45 3,00 15,0 30,0 |
|
Порог чувствительности, м3/ч |
0,5-Qmin | |||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt - Qt < Q < Qmax |
±5 ±2 | |||||||
|
Диапазон температуры воды, °С - счетчики холодной воды «Х» - счетчики горячей воды «Г» - счетчики универсальные «У» |
от +5 до +40 от +5 до +90 от +5 до +90 | |||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||
Таблица 4 - Основные технические характеристики счетчиков ПУЛЬС КМ - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||
|
Диаметр условного прохода, DN, мм |
25 |
32 |
40 |
50 |
|
Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота |
260 98 118 |
260 98 118 |
300 122 142 |
300 145 177 |
|
Масса счетчиков кг, не более |
2,5 |
3,0 |
5,0 |
9,0 |
|
Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха при 35 °С, %, не более - диапазон атмосферного давление, кПа |
от +5 до +60 80 от 84 до 106,7 | |||
|
Наибольшее значение индикаторного устройства, м3 |
99999,9999 | |||
|
Наименьшая цена деления, м3 |
0,0001 | |||
|
Класс защиты по ГОСТ 14254 |
IP65 | |||
Таблица 5 - Метрологические характеристики счетчиков ПУЛЬС Т - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода, DN, мм |
50 |
65 |
80 |
100 | ||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч - переходный расход Qt, м3/ч - номинальный расход Qn, м3/ч - максимальный расход Qmax, м3/ч |
0,8 1,6 25,0 50,0 |
0,4 0,8 25,0 50,0 |
1,0 2,0 30,0 60,0 |
0,5 1,0 30,0 60,0 |
1,2 2,4 40,0 80,0 |
0,6 1,2 40,0 80,0 |
70,0 140,0 |
2,5 5,0 70,0 140,0 |
|
Порог чувствительности, м3/ч |
0,5-Qmin | |||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt - Qt < Q < Qmax |
±5 ±2 | |||||||
|
Диапазон температуры воды, °С: - счетчики холодной воды «Х» - счетчики горячей воды «Г» - счетчики универсальные «У» |
от +5 до +40 от +5 до +90 от +5 до +90 | |||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||
Таблица 6 - Основные технические характеристики счетчиков ПУЛЬС Т - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||
|
Диаметр условного прохода, DN, мм |
50 |
65 |
80 |
100 |
|
Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота |
200 160 215 |
200 180 225 |
225 190 280 |
250 215 295 |
|
Масса счетчиков кг, не более |
12,1 |
12,9 |
13,8 |
16,2 |
|
Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха при 35 °С, %, не более - диапазон атмосферного давление, кПа |
от +5 до +60 80 от 84 до 106,7 | |||
|
Наибольшее значение индикаторного устройства, м3 |
999999,999 |
999999,99 | ||
|
Наименьшая цена деления, м3 |
0,001 |
0,01 | ||
|
Класс защиты по ГОСТ 14254 |
IP65 | |||
Знак утверждения типа
наносится в левом верхнем углу наклейки, нанесенной на лицевую панель электронного блока фотохимическим (флексографическим, тампопечатью) методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчик воды |
ПУЛЬС * |
1 шт. |
|
Руководство по эксплуатации (паспорт) |
РЭ 26.51.52-010-61604290-2025 |
1 экз. |
|
Методика поверки** |
- |
1 экз. |
|
Комплект монтажных частей* |
- |
1 шт. |
|
* - Исполнение счётчика и комплект монтажных частей определяются договором на поставку. **- По отдельному заказу. | ||
Сведения о методах измерений
приведены в разделе 16 «Методы измерений» документа РЭ 26.51.52-010-61604290-2025 «Счётчики воды ПУЛЬС. Руководство по эксплуатации (паспорт)».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-010-61604290-2025 Счётчики воды ПУЛЬС. Технические условия.
