Преобразователи напряжения измерительные E16 (далее - преобразователи) предназначены для измерений напряжения постоянного и переменного электрического тока и воспроизведения напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96689-25 | ||||||
| Действует | по 21.10.2030 | ||||||
| Наименование | Преобразователи напряжения измерительные | ||||||
| Модель | E16 | ||||||
| Приказы |
№2257 от
21.10.2025
— Об утверждении типов средств измерений
№2433 от
13.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 51a99e0f-7070-da85-4759-7f93f8e5f097 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Л Кард», РОССИЯ, 117105, г. Москва, ш. Варшавское, дом 5, корпус 4
Поверка
| Методика поверки / информация о поверке |
МП-ТВРД.411618.088 Государственная система обеспечения единства измерений. Преобразователи напряжения измерительные E16. Методика поверки
(с 21.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
96689-25: Описание типа
2025-96689-25.pdf
Файл устарел
|
Скачать | 174.3 КБ | |
|
96689-25: Методика поверки
МП-ТВРД.411618.088
2025-mp96689-25.pdf
Файл устарел
|
Скачать | 381.5 КБ | |
|
96689-25: Описание типа
2025-96689-25-1.pdf
Файл устарел
|
Скачать | 174.3 КБ | |
|
96689-25: Описание типа
2025-96689-25-2.pdf
Файл устарел
|
Скачать | 498 КБ | |
|
96689-25: Методика поверки
МП-ТВРД.411618.088
2025-mp96689-25-1.pdf
Файл устарел
|
Скачать | 381.5 КБ | |
|
96689-25: Описание типа
2025-96689-25-3.pdf
|
Скачать | 174.3 КБ | |
|
96689-25: Описание типа
2025-96689-25-4.pdf
|
Скачать | 498 КБ | |
|
96689-25: Методика поверки
МП-ТВРД.411618.088
2025-mp96689-25-2.pdf
|
Скачать | 381.5 КБ |
Описание типа
Назначение
Преобразователи напряжения измерительные E16 (далее - преобразователи) предназначены для измерений напряжения постоянного и переменного электрического тока и воспроизведения напряжения постоянного тока.
Описание
Принцип действия преобразователей основан на аналого-цифровом преобразовании входных сигналов и цифро-аналоговом преобразовании выходных сигналов по отношению к внутреннему источнику опорного напряжения. Измерение напряжения электрического тока производится на одном или нескольких измерительных входах (далее - одноканальный или многоканальный режимы работы преобразователей, соответственно) с использованием встроенного коммутатора входных сигналов. Максимальное количество каналов измерения напряжения - 16 или 32 в зависимости от схемы подключения преобразователей. Количество каналов воспроизведения - 2.
Работа преобразователей осуществляется под управлением персонального компьютера, подключение к которому обеспечивается посредством интерфейса USB или Ethernet.
Конструктивно преобразователи выполнены в пластмассовом корпусе с размещенной в нем печатной платой с электронными компонентами, деталями и разъемами, предназначенными для подключения внешних электрических цепей.

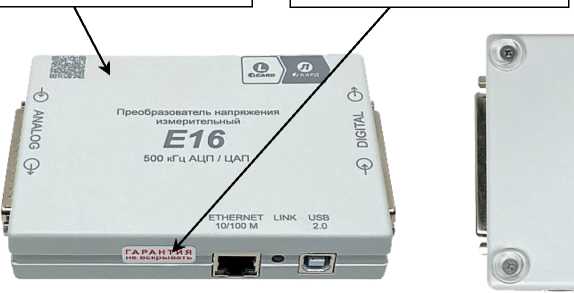

Общий вид преобразователей с указанием места нанесения знака утверждения типа, места нанесения пломбы в виде стикера-наклейки и места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на преобразователи не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения наносится на этикетку на нижней стороне корпуса методом лазерной гравировки.

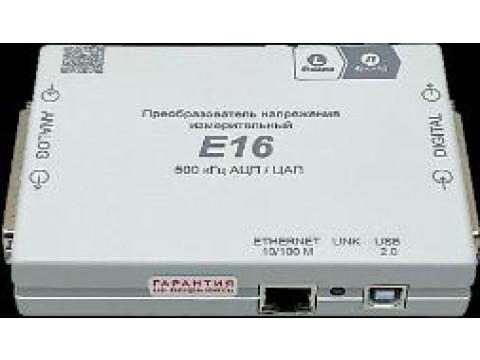

Место нанесения знака Место нанесения пломбы в
утверждения типа виде стикера-наклейки
Место нанесения
заводского номера
Рисунок 1 - Общий вид преобразователей напряжения измерительных E16
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей состоит из встроенного ПО и внешнего ПО, устанавливаемого на персональной компьютер.
Встроенное ПО реализовано аппаратно и разделено на метрологически значимую и метрологически незначимую части. Влияние метрологически значимой части встроенного ПО учтено при нормировании метрологических характеристик преобразователей.
Внешнее ПО устанавливается на персональный компьютер и разделено на метрологически значимую и метрологически незначимую части. Влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик преобразователей
Внешнее ПО обеспечивает выполнение следующих функций:
- управление режимами работы преобразователей;
- вычисление напряжения постоянного электрического тока;
- вычисление напряжения переменного электрического тока;
- формирование значений выходных сигналов для воспроизведения напряжения постоянного электрического тока.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО преобразователей приведены в таблицах 1, 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер ПО) |
1.Х.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Х.ХХ - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные |
Значение | ||
|
Идентификационное наименование ПО |
E16_Metr |
E16_Clock |
L Card Measurement Studio (LMS) |
|
Номер версии (идентификационный номер ПО) |
1.Х |
1.Х |
1.Х.Х |
|
Цифровой идентификатор ПО |
— |
— |
— |
|
Примечание - Х.Х - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |||
Технические характеристики
Таблица 3 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжений постоянного тока, В |
от -10 до +10 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) основной погрешности измерений напряжения постоянного тока, % |
±0,05 |
|
Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 0,01 до 249 кГц, В |
от 10-3 до 7 |
|
Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока |
согласно таблице 4 |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от -10 до +10 |
|
Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока, % |
±0,1 |
|
Максимальная частота преобразования, кГ ц |
500 |
|
Пределы допускаемой относительной основной погрешности частоты преобразований АЦП, % |
±0,005 |
|
Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного тока, среднеквадратического значения напряжения переменного тока, воспроизведений напряжения постоянного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
Лист № 4
Всего листов 6
Таблица 4 - - Пределы допускаемой относительной основной погрешности измерений
среднеквадратического значения напряжения переменного тока_____________________________
|
Предел измерений, В |
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока 1), %, для диапазонов частот входного сигнала 2), кГц | ||
|
от 0,01 до 10 включ. |
св. 10 до 100 включ. |
от 100 до 249 включ. | |
|
10 В |
(ХАС М3)'4) ± 0,1 + 0,002 • (-^ - 1) |
± 1 + 0,002 • (^ — 1) |
± 5 + 0,002 • (^ — 1) |
|
2,5 В |
± 0,1 + 0,005 •(-^-1) |
± 1 + 0,005 • (^ — 1) |
± 5 + 0,005 • (^ — 1) |
|
0,6 В |
± 0,1 + 0,01 • (^ — 1) |
±[1 + 0,01 • (^ — 1)] |
±[5 + 0,01 • (^ — 1)] |
|
0,15 В |
± 0,2 + 0,02 • (^ — 1) |
± 10 + 0,02 • (^ — 1) |
± 30 + 0,02 • (^ — 1) |
основной погрешности измерений переменного тока нормируются в
1) Пределы допускаемой относительной среднеквадратического значения напряжения
дифференциальной схеме подключения преобразователей при частоте преобразований АЦП 500 кГц, для сигналов, пиковые значения которых не превышают значение установленного предела измерений.
2) В многоканальном режиме работы преобразователей диапазон частот входного сигнала ограничен значением 249/N кГц, где N - количество опрашиваемых измерительных каналов.
3) Хас - предел измерений напряжения переменного тока.
■'■"Г?
где XK - значение установленного предела измерений напряжения электрического тока.
4) X - значение измеряемого напряжения переменного тока.
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов: - при дифференциальной схеме подключения - при недифференциальной схеме подключения |
16 32 |
|
Количество каналов воспроизведения напряжения |
2 |
|
Входное электрическое сопротивление постоянному току 1), МОм, не менее |
10 |
|
Количество цифровых входов |
16 |
|
Количество цифровых выходов |
16 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
140х96х30 |
|
Масса, кг, не более |
0,2 |
|
Потребляемая мощность, Вт, не более |
2,5 |
|
Напряжение питания постоянного тока, В |
5±0,25 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +30 °С, % - атмосферное давление, кПа |
от -40 до +60 до 90 от 70 до 106,7 |
|
1) Входное электрическое сопротивление постоянному току нормируется для одноканального режима работы преобразователей | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус преобразователей любым технологическим способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Количество |
|
Преобразователь напряжения измерительный E16 |
1 шт. |
|
Кабель USB A-B 28AWG 24AWG |
1 шт. |
|
Вилка DB-37M с кожухом |
1 шт. |
|
Розетка DB-37F с кожухом |
1 шт. |
|
Паспорт |
1 экз. |
|
Эксплуатационные документы и ПО 1): - руководство по эксплуатации - руководство программиста - программное обеспечение | |
|
Упаковка |
1 шт. |
|
1) Эксплуатационные документы и ПО доступны для скачивания с сайта производителя по размещенной на корпусе преобразователей ссылке, представляющей собой QR-код | |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ТВРД.411618.088 РЭ «Преобразователь напряжения измерительный E16. Руководство по эксплуатации»
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 30605-98 Преобразователи измерительные напряжения и тока цифровые. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»
ТВРД.411618.088 ТУ «Преобразователи напряжения измерительные E16. Технические условия»
