Трансформаторы напряжения VTS 36P.12
| Номер в ГРСИ РФ: | 96694-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "KPB INTRA s.r.o.", Чешская Республика |
|
96694-25: Описание типа
2025-96694-25-1.pdf
|
Скачать | 132.3 КБ |
Трансформаторы напряжения VTS 36P.12 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96694-25 | ||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||
| Модель | VTS 36P.12 | ||||||||||||
| Приказы |
№2257 от
21.10.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8d82d053-7298-cc9f-793a-d7196ff9e64d | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
KPB INTRA s.r.o., КИТАЙ, Zdanska 477, Bucovice, Czech republic
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 21.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96694-25: Описание типа
2025-96694-25.pdf
Файл устарел
|
Скачать | 132.3 КБ | |
|
96694-25: Описание типа
2025-96694-25-1.pdf
|
Скачать | 132.3 КБ |
Описание типа
Назначение
Трансформаторы напряжения VTS 36P.12 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения - однофазные, заземляемые, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством.
Трансформаторы напряжения представляют собой блок, состоящий из магнитопровода, залитого компаундом на основе эпоксидной смолы, из одной первичной и нескольких вторичных обмоток.
Высоковольтный вывод первичной обмотки снабжен защитным предохранительным устройством с плавкой вставкой. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой. На узкой боковой стенке корпуса размещена маркировочная табличка с указанием технических данных.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения VTS 36P.12 зав. № 414749, 414757, 417057.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.

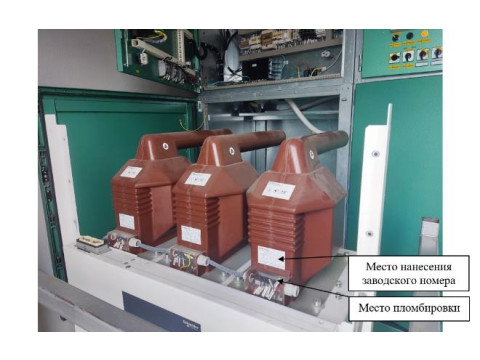

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и^ом, кВ |
35/\3 |
|
Номинальное напряжение и2ном, В основной вторичной обмотки дополнительной вторичной обмотки |
100/^3 100 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности по ГОСТ 1983 основной вторичной обмотки дополнительной вторичной обмотки |
0,5 3Р |
|
Номинальная мощность, В^А основной вторичной обмотки дополнительной вторичной обмотки |
30 30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -5 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
VTS 36P.12 |
1 шт. |
|
Паспорт |
VTS 36P.12 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
