Трансформаторы напряжения STE 1/170
| Номер в ГРСИ РФ: | 96695-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "GE Grid GmbH", Германия |
|
96695-25: Описание типа
2025-96695-25-1.pdf
|
Скачать | 138.5 КБ |
Трансформаторы напряжения STE 1/170 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96695-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | STE 1/170 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2257 от
21.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 77d96195-60e9-cb17-3e10-887673f10e57 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
GE Grid GmbH, ГЕРМАНИЯ, Lilienthalstrasse 150, 34123 Kassel
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 21.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 24 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96695-25: Описание типа
2025-96695-25.pdf
Файл устарел
|
Скачать | 138.5 КБ | |
|
96695-25: Описание типа
2025-96695-25-1.pdf
|
Скачать | 138.5 КБ |
Описание типа
Назначение
Трансформаторы напряжения STE 1/170 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения представляют собой масштабные преобразователи индуктивного типа. Имеют одну первичную и несколько вторичных обмоток, размещённых в баке, заполненном элегазом. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Сердечник трансформатора набран из листов трансформаторной стали квадратного сечения и имеет низкие потери. Активная часть трансформатора помешена в бак, изготовленный из алюминиевого сплава. Первичная обмотка вводится в бак через изоляционную перегородку из литой эпоксидной смолы. Выводы вторичных обмоток подключены к клеммам контактной коробки, расположенной на боковой поверхности корпуса трансформатора напряжения. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на преобразовании
посредством электромагнитной индукции переменного тока одного напряжения в переменный
ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения STE 1/170 зав. №
2452670640VT5,
2574710040VT4,
2574710055VT3,
2731520340VT2,
2452670640VT1,
2452670640VT6,
2574710040VT5,
2574710055VT4,
2731520340VT3,
2452670640VT2, 2574710040VT1, 2574710040VT6, 2574710055VT5, 2731520340VT4,
2452670640VT3, 2574710040VT2, 2574710055VT1, 2574710055VT6, 2731520340VT5,
2452670640VT4,
2574710040VT3,
2574710055VT2,
2731520340VT1, 2731520340VT6.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде буквенно-цифрового обозначения.

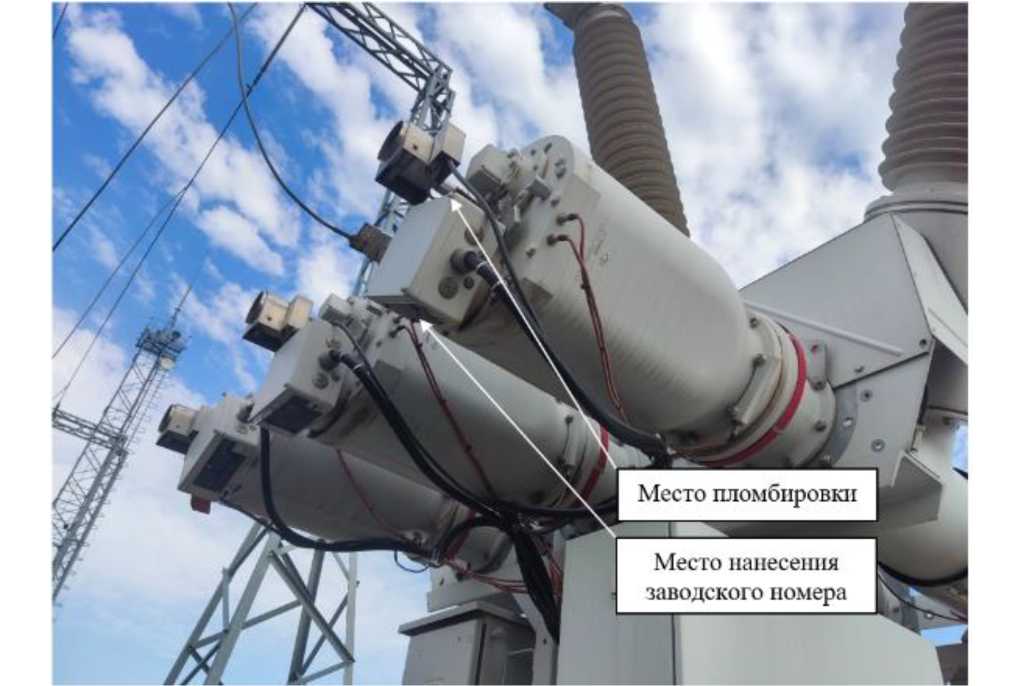

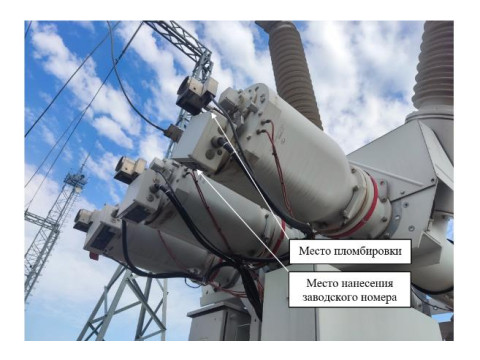

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |||
|
2452670640VT1, 2452670640VT2, 2452670640VT3, 2452670640VT4, 2452670640VT5, 2452670640VT6 | ||||
|
Номинальное напряжение первичной обмотки Ui^m, кВ |
150/^3 | |||
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 | |||
|
Номинальная частота Гном, Гц |
5 |
0 | ||
|
Класс точности вторичной обмотки по ГОСТ 1983 |
3Р |
0,2 |
0,2 |
0,5 |
|
Номинальная мощность вторичной обмотки, В^А |
20 |
35 |
25 |
25 |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
150/^3 | |||
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 | |||
|
Номинальная частота Гном, Гц |
5 |
0 | ||
|
Класс точности вторичной обмотки по ГОСТ 1983 |
0,2 |
3Р | ||
|
Номинальная мощность вторичной обмотки, В^А |
15 |
10 | ||
Продолжение таблицы 1
|
Наименование характеристики |
Значение для заводских номеров | ||
|
2574710055VT1, 2574710055VT2, 2574710055VT3, 2574710055VT4, 2574710055VT5, 2574710055VT6 | |||
|
Номинальное напряжение первичной обмотки и^ом, кВ |
150/\3 | ||
|
Номинальное напряжение вторичной обмотки Шном, В |
100/^3 | ||
|
Номинальная частота Гном, Гц |
50 | ||
|
Класс точности вторичной обмотки по ГОСТ 1983 |
0,2 |
0,5 |
3Р |
|
Номинальная мощность вторичной обмотки, 1ГА |
35 |
20 |
15 |
|
Номинальное напряжение первичной обмотки и^ом, кВ |
150/\3 | ||
|
Номинальное напряжение 1’2ном. В основной вторичной обмотки дополнительной вторичной обмотки |
100/\3 100 | ||
|
Номинальная частота Гном, Гц |
50 | ||
|
Класс точности по ГОСТ 1983 основной вторичной обмотки дополнительной вторичной обмотки |
0,2 3Р | ||
|
Номинальная мощность, 1ГА основной вторичной обмотки дополнительной вторичной обмотки |
10; 30 200 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -35 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
STE 1/170 |
1 шт. |
|
Паспорт |
STE 1/170 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/А3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
