Анализатор газообразующих элементов в неорганических материалах CS3500
| Номер в ГРСИ РФ: | 96696-25 |
|---|---|
| Производитель / заявитель: | Фирма "NCS Testing Technology CO., LTD.", Китай |
Анализатор газообразующих элементов в неорганических материалах CS3500 (далее - анализатор) предназначен для измерений массовой доли углерода и серы в твердых материалах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96696-25 | ||||||
| Наименование | Анализатор газообразующих элементов в неорганических материалах | ||||||
| Модель | CS3500 | ||||||
| Приказы |
№2257 от
21.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d7caadcc-ac01-ac6d-01b7-711042f38b98 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
NCS Testing Technology Co., Ltd., КИТАЙ, 13, GaoliangqiaoXiejie, Haidian District, Beijing. 100081
Поверка
| Методика поверки / информация о поверке |
МП 79-251-2024 Государственная система обеспечения единства измерений. Анализатор газообразующих элементов в неорганических материалах CS3500. Методика поверки
(с 21.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96696-25: Описание типа
2025-96696-25.pdf
Файл устарел
|
Скачать | 107.4 КБ | |
|
96696-25: Методика поверки
МП 79-251-2024
2025-mp96696-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
96696-25: Описание типа
2025-96696-25-1.pdf
|
Скачать | 107.4 КБ | |
|
96696-25: Методика поверки
МП 79-251-2024
2025-mp96696-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Анализатор газообразующих элементов в неорганических материалах CS3500 (далее - анализатор) предназначен для измерений массовой доли углерода и серы в твердых материалах.
Описание
Принцип действия анализатора основан на сжигании образца в высокочастотной индукционной печи в токе кислорода и дальнейшем анализе образующихся газообразных соединений.
Навеска анализируемого образца в керамическом тигле помещается в высокочастотную индукционную печь и сжигается в токе кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) подаются в аналитический блок газом-носителем, в качестве которого выступает кислород, проходят через систему фильтров и после этого попадают в систему детектирования.
Система детектирования состоит из двух независимых инфракрасных детекторов (ИК ячеек), служащих для определения содержания углерода и серы по количеству поглощенного молекулами CO2 и SO2 инфракрасного излучения.
Анализатор имеет по два отдельных канала на каждый элемент, определяющие низкие и высокие массовые доли элемента. Оптимальный диапазон измерений выбирается автоматически. Управление работой анализатора и обработка результатов измерений осуществляется с помощью внешнего персонального компьютера и установленного на нем программного обеспечения.
Значение масс образца (навески) вводится автоматически от электронных весов, подключенных к анализатору. Также возможен ручной ввод с клавиатуры.
После каждого анализа производится автоматическая продувка и очистка печи для подготовки анализатора к следующему измерению.
Конструктивно анализатор состоит из высокочастотной индукционной печи, системы детектирования, системы подачи газа и системы фильтров.
Корпус анализатора изготовлен из металла, окрашенного в цвета, которые приведены на рисунке 1.
К средству измерений данного типа относится анализатор газообразующих элементов в неорганических материалах CS3500, зав. № 42123002.
Анализатор имеет заводской номер, расположенный на задней панели средства измерений. Заводской номер имеет цифровой формат и нанесен типографским способом.
Нанесение знака поверки на анализатор не предусмотрено.
Общий вид анализатора представлен на рисунке 1. Место нанесения заводского номера на анализатор представлено на рисунке 2.

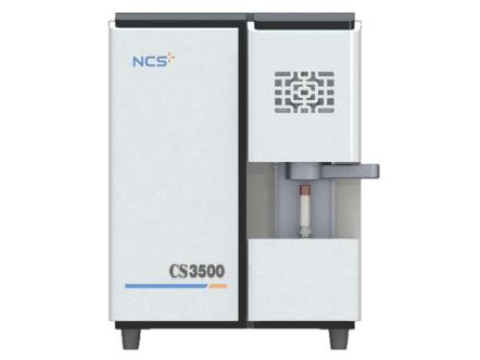

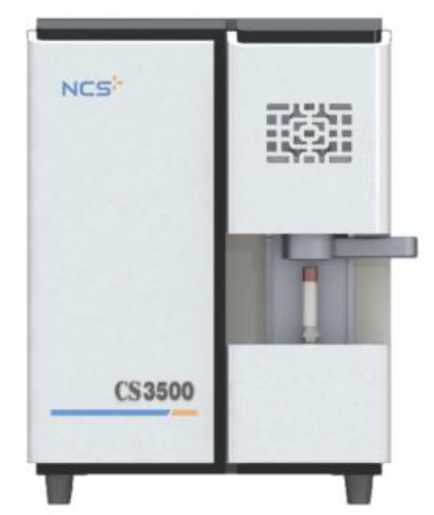

Рисунок 1 - Общий вид анализатора газообразующих элементов в неорганических материалах CS3500
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
на анализатор газообразующих элементов в неорганических материалах CS3500
Пломбирование анализатора не предусмотрено. Конструкция анализатора обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Анализатор оснащен программным обеспечением (далее - ПО), позволяющим управлять работой анализатора и обрабатывать результаты измерений. ПО осуществляет обработку сигналов с детекторов и производит расчет массовой доли определяемых элементов с учетом массы навески, а также включает в себя накопление данных и графическое отображение кинетики анализа с функцией изменения масштаба.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО анализатора приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Carbon & Sulphur Application Software |
|
Номер версии (идентификационный номер) ПО |
1.X.X.X* |
|
Цифровой идентификатор ПО |
- |
|
* «х» относится к метрологически незначимой части ПО и принимает значения от 0 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала элемента, %: - канал «высокий углерод»1) |
6 |
|
- канал «высокая сера»1) |
6 |
|
- канал «низкий углерод»2) |
6 |
|
- канал «низкая сера»2) |
6 |
|
Чувствительность, В^с/мг, не менее: - канал «высокий углерод»1) |
2 |
|
- канал «высокая сера»1) |
1,4 |
|
- канал «низкий углерод»2) |
150 |
|
- канал «низкая сера»2) |
45 |
|
Предел обнаружения, мкг, не более: - канал «низкий углерод»3) |
1,6 |
|
- канал «низкая сера»3) |
4,4 |
|
1) значение нормировано для стандартных образцов с массовой долей элемента свыше 0,5 %; | |
|
2) значение нормировано для стандартных образцов с массовой долей элемента от 0,010 % до 0,5 %; | |
|
3) значение нормировано для стандартных образцов с массовой долей элемента от 0,0025 % до | |
|
0,5 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В^А, не более |
8000 |
|
Габаритные размеры, мм, не более: - длина |
400 |
|
- ширина |
1500 |
|
- высота |
1200 |
|
Масса, кг, не более |
150 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист Руководства пользователя типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор газообразующих элементов в неорганических материалах |
CS3500 |
1 шт. |
|
Весы |
- |
1 шт. |
|
Руководство пользователя |
РП |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в Руководстве пользователя «Анализатор газообразующих элементов в неорганических материалах CS3500», раздел 3.3 «Анализ образцов».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 19.02.2021 № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация изготовителя NCS Testing Technology Co., Ltd.
