Установки измерительные LF1
| Номер в ГРСИ РФ: | 96699-25 |
|---|---|
| Производитель / заявитель: | АО "ЛИТ-ФОНОН", г. Москва |
Установки измерительные LF1 (далее - установки LF1) предназначены для воспроизведения и измерений частоты, измерений динамического сопротивления.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96699-25 | ||||||
| Действует | по 21.10.2030 | ||||||
| Наименование | Установки измерительные | ||||||
| Модель | LF1 | ||||||
| Приказы |
№2264 от
21.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | bc4dd143-47ab-bf84-dc9e-add8703db486 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «ЛИТ-ФОНОН», РОССИЯ, 107076, г. Москва, Краснобогатырская улица, д. 44, стр.1
Поверка
| Методика поверки / информация о поверке |
МП ГЖШК.411219.002 Государственная система обеспечения единства измерений. Установки измерительные LF1. Методика поверки
(с 21.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96699-25: Описание типа
2025-96699-25.pdf
|
Скачать | 203.5 КБ | |
|
96699-25: Методика поверки
МП ГЖШК.411219.002
2025-mp96699-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Установки измерительные LF1 (далее - установки LF1) предназначены для воспроизведения и измерений частоты, измерений динамического сопротивления.
Описание
Конструктивно установки LF1 выполнены в виде программно-аппаратного комплекса, состоящего из генератора низкочастотного (далее - ГНЧ1) и ПЭВМ. Корпус ГНЧ1 выполнен из металла, окрашен в черный цвет.
Принцип действия установок LF1 основан на возбуждении кварцевого резонатора в схеме перестраиваемого по частоте резонансного усилителя и определении частоты кварцевого резонатора, соответствующей минимальному сопротивлению резонатора. Данная частота близка к частоте последовательного резонанса в рабочем диапазоне частот установки. Для повышения стабильности работы ГНЧ1 предусмотрена возможность подключения внешнего термостатированного опорного генератора 10 МГц (не входящего в комплект поставки).
Управление и питание осуществляется через интерфейс USB.
Наличие режима непрерывных измерений позволяет использовать установку LF1 для настройки или контроля основных параметров пьезоэлектрических резонаторов в процессе их производства.
Общий вид установки LF1 представлен на рисунке 1.
Места нанесения на составные части установки LF1 знака утверждения типа, знака поверки, пломбировки от несанкционированного доступа к местам настройки (регулировки), заводского (серийного) номера представлены на рисунке 2.
Знак утверждения типа наносится в виде наклейки на верхнюю сторону ГНЧ1.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на задней стенке ГНЧ1.
Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения наклейки на нижней стороне ГНЧ1.
Заводской номер наносится в виде наклейки на нижней стороне ГНЧ1 с внесением в соответствующее поле цифрового обозначения маркером краской на нитрооснове.
Место нанесения знака поверки

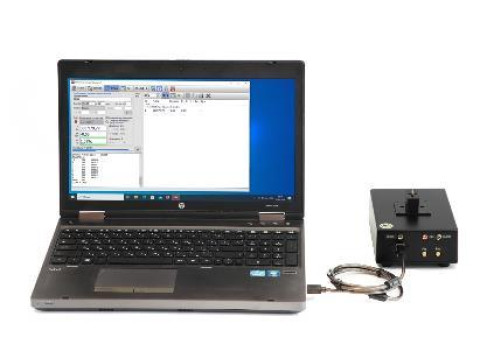

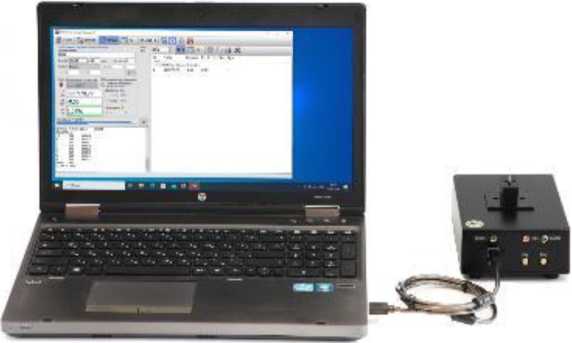

Рисунок 1 - Общий вид установки LF1
ЛИ1 ФОНОН Ф
УСТЛНСИКЭ KlVCDMTffcHJH LF1
Место нанесения знака утверждения типа

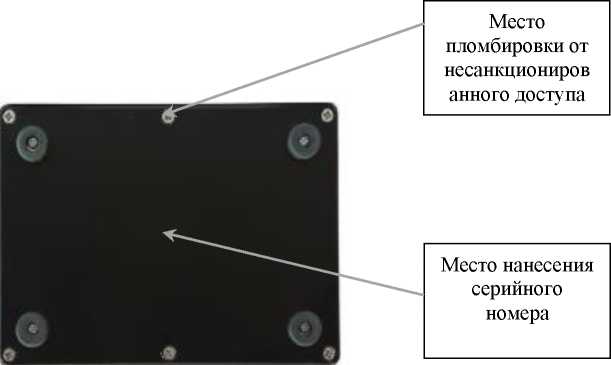

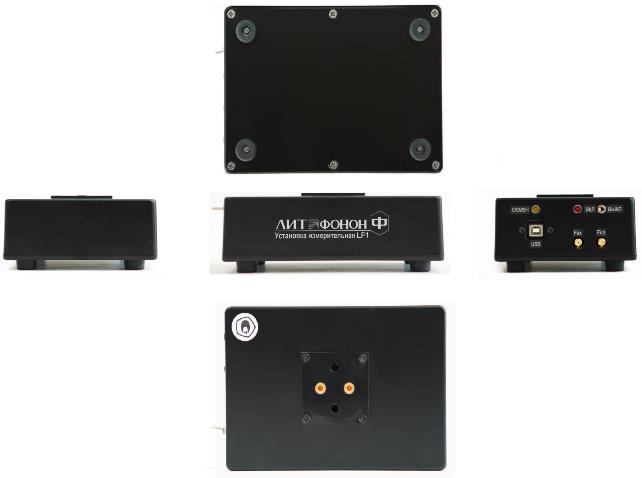

Рисунок 2 - Места нанесения на составные части установки LF1 знака утверждения типа, знака поверки, пломбировки от несанкционированного доступа к местам настройки (регулировки), заводского (серийного) номера
Программное обеспечение
Программное обеспечение (далее - ПО) установки LF1 предназначено для обеспечения выполнения измерений, сохранения результатов измерений в виде таблицы с последующим выводом на принтер, в дисковый файл или буфер обмена операционной системы.
Идентификационные данные (признаки) ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Установка измерительная LF1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.3 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
C2C98ACA5BA2DE6DF169DFD08 CC4022C |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки частот, кГц |
от 250 до 550 |
|
1-й поддиапазон установки частот, кГц |
от 250 до 350 |
|
2-й поддиапазон установки частот, кГц |
св. 350 до 550 |
|
Запас по краям диапазона и перекрытие между поддиапазонами установки, %, не менее |
3 |
|
Пределы допускаемой относительной погрешности измерений частоты встроенного частотомера, кГц |
± 1-10’6-F |
|
Диапазон измерений динамического сопротивления R1 кварцевых резонаторов, Ом - на нагрузке 1 кОм - на нагрузке 5 кОм |
от 100 до 4990 от 4990 до 20000 |
|
Пределы допускаемой абсолютной погрешности измерений динамического сопротивления R1 кварцевых резонаторов, Ом - на нагрузке 1 кОм - на нагрузке 5 кОм |
± (0,1-R1 + 10) не нормируется |
|
Повторяемость частоты возбуждения кварцевых резонаторов на нагрузке 1 кОм, не менее - при добротности резонатора Q > 125 тыс. - при добротности резонатора Q < 125 тыс. |
± Г10-6 ± (10Q + 2^10-7) |
|
Примечание. F - значение измеряемой частоты, кГ ц; R1 - значение динамического сопротивления, Ом | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность окружающего воздуха при температуре до +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 86,6 до 106,7 |
|
Напряжение питания генератора низкочастотного ГНЧ1, В, не более, |
5,5 |
|
не менее |
4,75 |
|
Ток потребляемый генератором низкочастотным ГНЧ1, мА, не более |
500 |
|
Показатели надежности: - средний срок службы, лет, не менее |
6 |
|
Габаритные размеры генератора низкочастотного ГНЧ1 с переходником, мм, не более: | |
|
- длина |
220 |
|
- ширина |
130 |
|
- высота |
100 |
|
Масса генератора низкочастотного ГНЧ1, кг, не более |
1 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на верхнюю сторону установки LF1.
Комплектность
Таблица 4 - Комплектность установки LF1
|
Наименование |
Обозначение |
Количество, шт. |
|
Генератор низкочастотный ГНЧ1 |
ГЖШК.411218.001 |
1 |
|
Переходник |
ГЖШК.741424.032 |
1 |
|
Кабель USB (A-B) |
- |
1 |
|
Программное обеспечение |
- |
1 |
|
Руководство по эксплуатации |
ГЖШК.411219.002РЭ |
1 |
|
Паспорт |
ГЖШК.411219.002ПС |
1 |
|
Комплект поверочный * |
ГЖШК.434110.001 |
1 |
|
Персональный компьютер * |
- |
1 |
|
Примечание: * - поставляется по отдельному заказу | ||
Сведения о методах измерений
приведены в разделе «Порядок работы» руководства по эксплуатации ГЖШК.411219.002РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019 № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГЖШК.411219.002ТУ «Установка измерительная LF1. Технические условия».
