Резервуары стальные горизонтальные цилиндрические РГС-80
| Номер в ГРСИ РФ: | 96705-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ОАО "Нижневартовское нефтегазодобывающее предприятие", г.Нижневартовск |
|
96705-25: Описание типа
2025-96705-25-1.pdf
|
Скачать | 240.3 КБ |
Резервуары стальные горизонтальные цилиндрические РГС-80 (далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96705-25 | ||||||||||||||||||||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | ||||||||||||||||||||||||||||||
| Модель | РГС-80 | ||||||||||||||||||||||||||||||
| Приказы |
№2264 от
21.10.2025
— Об утверждении типов средств измерений
№2407 от
07.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 35dbcd34-3cc9-84dc-04e9-552baf62a769 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ННПО», РОССИЯ, 628609, Ханты-Мансийский автономный округ –Югра, г. Нижневартовск, ул. Северная, зд. 6/П
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 07.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96705-25: Описание типа
2025-96705-25.pdf
Файл устарел
|
Скачать | 240.3 КБ | |
|
96705-25: Описание типа
2025-96705-25-1.pdf
|
Скачать | 240.3 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-80 (далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание
Резервуары представляет собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящего из арабских цифр и буквы, нанесен аэрографическим способом на днище резервуара и типографским способом в паспорт.
Резервуары РГС-80 с заводскими №№ Е-03/3, Е-05/1, Е-05/2, Е-05/3, Е-05/4, Е-06/1, Е-06/2, Е-06/3, Е-06/4 расположены: Тюменская область, ХМАО-Югра, Нижневартовский район, Белозерный центральный товарный парк, ООО «ННПО».
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

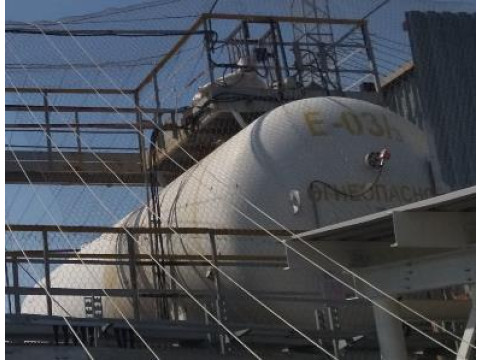

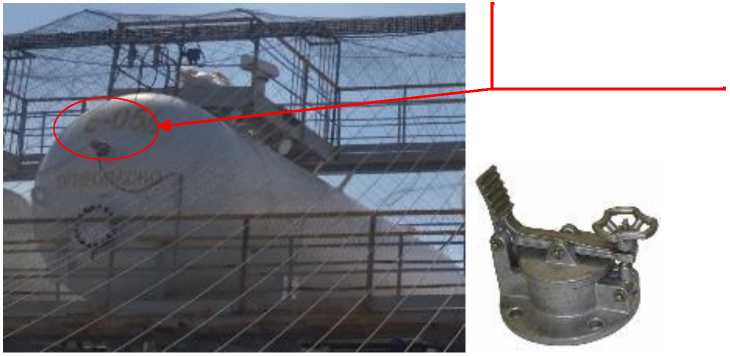

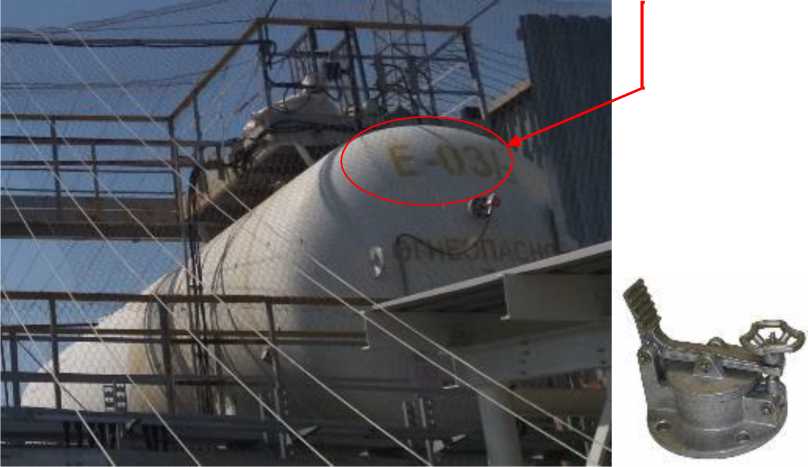

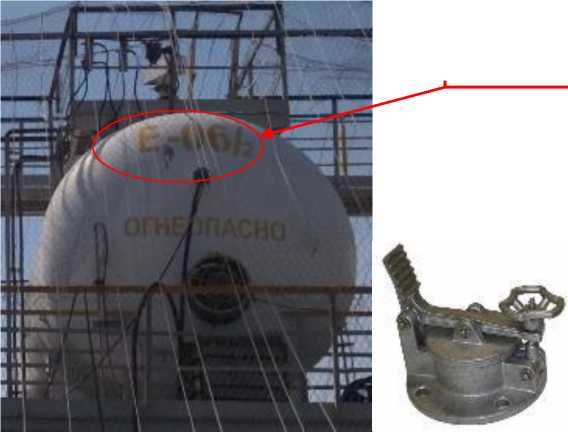

Общий вид резервуаров и замерных люков представлен на рисунке 1-9.
Место нанесения заводского номера
Место нанесения заводского номера

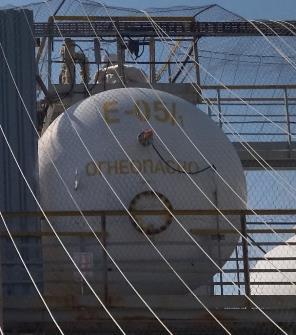

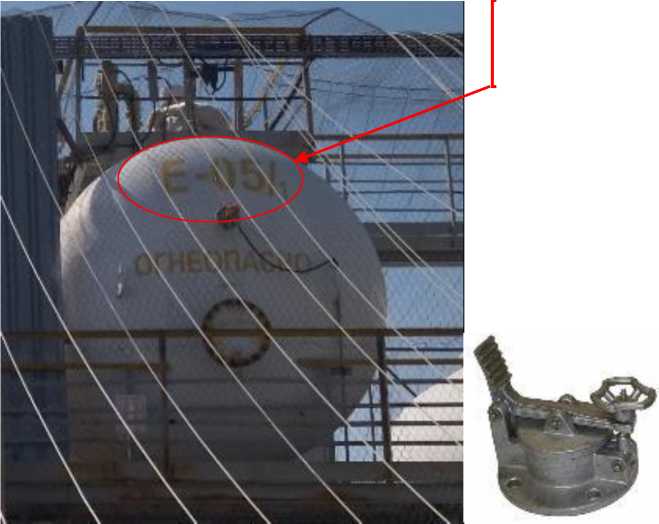

Рисунок 2 - Общий вид резервуара и замерного люка РГС-80 зав. № Е-05/1
Место нанесения заводского номера
Рисунок 3 - Общий вид резервуара и замерного люка РГС-80 зав. № Е-05/2
Место нанесения заводского номера
Рисунок 5 - Общий вид резервуара и замерного люка РГС-80 зав. № Е-05/4
Место нанесения
заводского номера

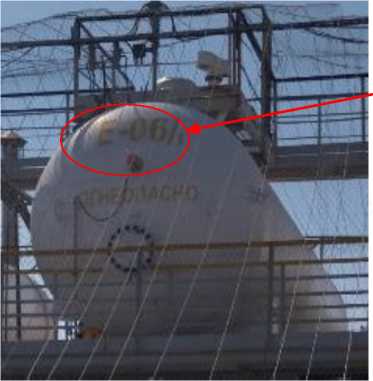

Рисунок 6 - Общий вид резервуара и замерного люка РГС-80 зав. № Е-06/1
Место нанесения заводского номера
Место нанесения заводского номера
Место нанесения заводского номера

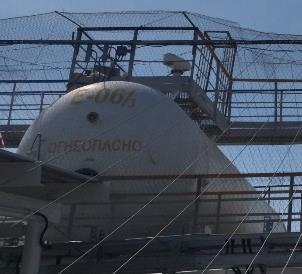

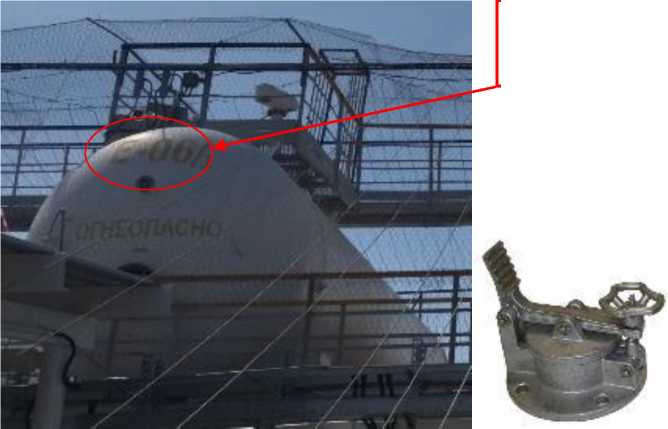

Рисунок 8 - Общий вид резервуара и замерного люка РГС-80 зав. № Е-06/3

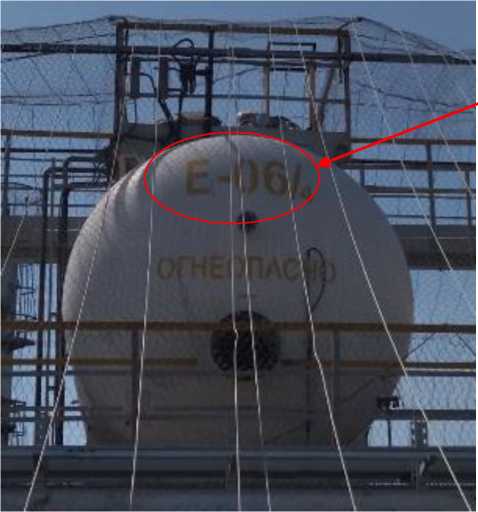

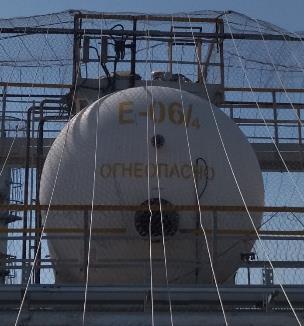

Рисунок 9 - Общий вид резервуара и замерного люка РГС-80 зав. № Е-06/4
Место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
80 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара от 10 до 82 м3 (геометрический метод), % |
± 0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-80 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 7 паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
