Анализаторы спектра АКИП-4226
| Номер в ГРСИ РФ: | 96707-25 |
|---|---|
| Производитель / заявитель: | FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD, КНР |
Анализаторы спектра АКИП-4226 (далее - анализаторы) предназначены для измерений и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96707-25 | |||||||||
| Действует | по 21.10.2030 | |||||||||
| Наименование | Анализаторы спектра | |||||||||
| Модель | АКИП-4226 | |||||||||
| Модификации |
АКИП-4226/1 АКИП-4226/2 АКИП-4226/3 |
|||||||||
| Приказы |
№2264 от
21.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 3a795671-d61e-0ec9-580e-2fd0ad190a0f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Fujian Lilliput Optoelectronics Technology Co., Ltd, КИТАЙ, No. 19, Heming Road, Lantian Industrial Zone Zhangzhou 363005
Поверка
| Методика поверки / информация о поверке |
МП-ПР-29-2025 Государственная система обеспечения единства измерений. Анализаторы спектра АКИП-4226. Методика поверки
(с 21.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96707-25: Описание типа
2025-96707-25.pdf
|
Скачать | 157.7 КБ | |
|
96707-25: Методика поверки
МП-ПР-29-2025
2025-mp96707-25.pdf
|
Скачать | 4.4 MБ |
Описание типа
Назначение
Анализаторы спектра АКИП-4226 (далее - анализаторы) предназначены для измерений и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов.
Описание
Принцип работы анализатора спектра основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ) и последующей обработке сигнала с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Анализаторы работают под управлением встроенного микропроцессора и обеспечивают проведение автоматических измерений амплитудных и частотных параметров спектра сигналов.
Конструктивно анализаторы выполнены в виде компактного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Анализаторы в стандартной комплектации обеспечивают анализ спектральных характеристик сигнала. Доступна опция на анализ ЭМС.
Анализаторы выпускаются в виде следующих модификаций АКИП-4226/1, АКИП-4226/2, АКИП-4226/3. Модификации отличаются диапазоном рабочих частот и наличием в базовой комплектации трекинг генератора (модификации АКИП-4226/1, АКИП-4226/2), опция для АКИП-4226/3.
Анализаторы имеют возможность установки опций , представленных в таблице 1
Таблица 1_____________________________________________________________________________
Опция трекинг-генератора для АКИП-4226/3. Диапазон частот от 100 кГц до 7,5 ГГц._________
Опция для ЭМС измерений: фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц).
На передней панели анализаторов находится цветной сенсорный жидкокристаллический дисплей, блок функциональных кнопок и разъем USB для подключения внешних накопителей, выход трекинг генератора (при наличии) и измерительный вход. Управление режимами работы, выбор параметров осуществляется с передней панели специальными кнопками (со стрелками), вращающимся регулятором параметров и цифровой клавиатурой.
На задней панели расположены: разъем для дистанционного управления USB, LAN-разъем, дополнительные функциональные входы/выходы, видео выход (HDMI) для подключения внешнего монитора.

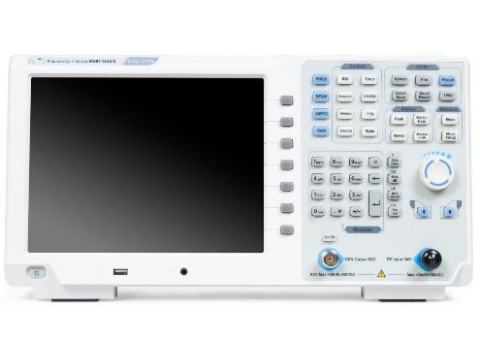

Общий вид анализаторов и место нанесения знака утверждения типа представлены на рисунке 1.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 2.
Для предотвращения несанкционированного доступа предусмотрена пломбировка в виде наклейки на стыке передней и задней панелей корпуса. Место пломбировки представлено на рисунке 2.
Серийный номер, идентифицирующий каждый экземпляр анализаторов, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Место нанесения серийного номера представлено на рисунке 2.

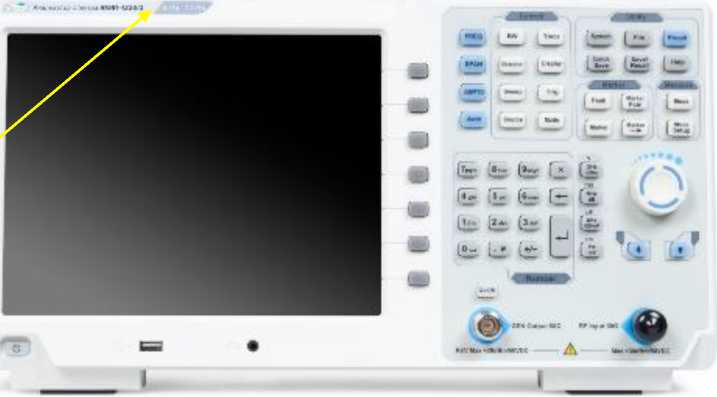

Рисунок 1 - Общий вид анализаторов и место нанесения знака утверждения типа (А)

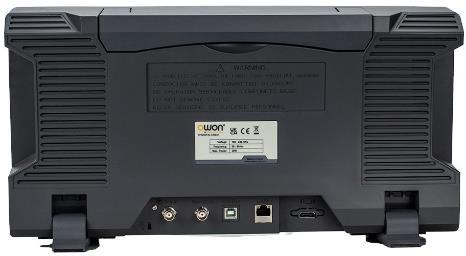

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б), место нанесения заводского номера (В) и знака поверки (Г).
Программное обеспечение
Анализаторы функционируют под управлением встроенного программного обеспечения (ПО. ПО предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже V1.0.0.1 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, Гц - модификация АКИП-4226/1 - модификация АКИП-4226/2 - модификация АКИП-4226/3 |
от 9-103 до 1,5-109 от 9-103 до 3,6-109 от 9-103 до 7,5-109 |
|
Номинальное значение частоты опорного генератора, МГц |
10 |
|
Пределы основной дополнительной допускаемой относительной погрешности частоты опорного генератора (5о) |
±140-6 |
|
Пределы относительной температурной нестабильности частоты опорного генератора в диапазоне температур окружающего воздуха от 0 до +20 °С и от +30 до +40 °С (St) |
±0,5 •Ю-6 |
|
Диапазоны установки полосы обзора (Нбзор) |
нулевой; от 100 Гц до верхней границы диапазона рабочих частот |
|
Диапазон установки скорости развертки, с - при нулевой полосе обзора - при полосе обзора более 10 Гц |
от 33,3340-6 до 3-103 от К10-2 до 3-103 |
|
Диапазон ослаблений внутреннего аттенюатора, дБ |
от 0 до 40 |
|
Шаг перестройки ослаблений внутреннего аттенюатора, дБ |
1 |
|
Пределы допускаемой абсолютной погрешности установки аттенюатора, дБ, не более |
0,5 |
|
Диапазон установки полос пропускания фильтров ПЧ по уровню -3 дБ, Гц |
от 1 до 1-106 |
|
Пределы допускаемой абсолютной погрешности полос пропускания фильтров ПЧ по уровню -3 дБ для Fпч, Гц |
±(0,05Тпч+1) |
|
Разрешение по частоте в режиме измерения маркером (км), Гц |
Робзор/(^1) |
|
Пределы допускаемой абсолютной погрешности измерения частоты маркером (Ризм), Гц |
±((60+5t) •Ризм+ +0,01 • Робзор+0,К Бпч+км ) |
|
Абсолютная погрешность измерения уровня при изменении полосы пропускания, дБ |
±0,15 |
|
Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, не более |
5 |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности на частоте 50 МГц, дБм при выключенном предусилителе и уровне мощности на входе -20 дБм |
±0,4 |
|
при включенном предусилителе и уровне мощности на входе -40 дБм |
±0,5 |
|
Уровень фазовых шумов относительно несущей 1 ГГц, дБн/Гц, не более - при отстройке на 10 кГц - при отстройке на 100 кГц - при отстройке на 1 МГц |
-103 -101 |
|
-112 | |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 50 МГц (внутренний аттенюатор 10 дБ), дБ, не более с выключенным предусилителем от 250 кГц до 1 МГц включ. |
±0,9 |
|
св. 1,0 до 1,5 МГц включ. |
±0,8 |
|
св. 1,5 МГц до 6,0 ГГц включ. |
±0,9 |
|
св. 6,0 до 7,5 ГГц включ. |
±1,2 |
|
с включенным предусилителем от 250 кГц до 1 МГц включ. |
±1,2 |
|
св. 1,0 до 1,5 МГц включ. |
±1,1 |
|
св. 1,5 МГц до 6,0 ГГц включ. |
±1,2 |
|
св. 6,0 до 7,5 ГГц включ. |
±1,3 |
|
Средний уровень собственных шумов (аттенюатор 0 дБ, Fпч=1 Гц, усреднение св. 50), дБм, не более с выключенным предусилителем от 9 кГц до 1 МГц включ. |
-88 |
|
св. 1 до 500 МГц включ. |
-130 |
|
св. 500 МГц до 1 ГГц включ. |
-128 |
|
св. 1,0 до 3,6 ГГц включ. |
-128 |
|
св. 3,6 до 6,0 ГГц включ. |
-124 |
|
св. 6,0 до 7,5 ГГц включ. |
-119 |
|
с включенным предусилителем от 100 кГц до 1 МГц |
-128 |
|
св. 1 до 500 МГц включ. |
-150 |
|
св. 500 МГц до 1 ГГц включ. |
-148 |
|
св. 1,0 до 3,6 ГГц включ. |
-148 |
|
св. 3,6 до 6,0 ГГц включ. |
-144 |
|
св. 6,0 до 7,5 ГГц включ. |
-139 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за нелинейности логарифмической шкалы (уровень мощности на входе от -50 до 0 дБм, Fпч=1 кГц, пиковый детектор включен, аттенюатор 0 дБ, частота сигнала св. 100 кГц), дБ |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения аттенюатора относительно опорного значения 20 дБ, дБ |
±0,5 |
|
Относительный уровень гармонических искажений 2-го порядка (диапазон частот св. 50 МГц, уровень мощности на смесителе -20 дБм, ослабление внутреннего аттенюатора 0 дБ, предусилитель выключен), дБм, не менее |
40 |
|
1 |
2 |
|
Интермодуляционные искажения третьего порядка, выраженные в виде точки пересечения 3-го порядка (TOI) (Ьизм) (диапазон частот св. 50 МГц, уровень мощности на смесителе -20 дБм, двутоновый сигнал с разницей частоты 100 кГц, ослабление внутреннего аттенюатора 0 дБ, предусилитель выключен), дБм, не менее |
9 |
|
Предусилитель | |
|
Диапазон рабочих частот, Гц - модификация АКИП-4226/1 - модификация АКИП-4226/2 - модификация АКИП-4226/3 |
от 1 • 105 до 1,5409 от 1 • 105 до 3,6409 от 1М05 до 7,5-109 |
|
Диапазон входного сигнала, дБм |
от 0 до 50 |
|
Коэффициент усиления, дБ |
20 |
|
Пределы допускаемой абсолютной погрешности установки уровня, дБ, не более |
0,7 |
|
Трекинг генератор | |
|
Полоса частот анализа, Гц - модификация АКИП-4226/1 - модификация АКИП-4226/2 - модификация АКИП-4226/3 (опция) |
от 1 • 105 до 1,5409 от 1 • 105 до 3,6409 от 1-105 до 7,5-109 |
|
Диапазон выходного уровня, дБм |
от -40 до 0 |
|
Пределы допускаемой абсолютной погрешности установки опорного уровня на частоте 50 МГц, дБ |
±2 |
|
Неравномерность АЧХ следящего генератора относительно уровня сигнала на частоте 50 МГц, дБ |
±3 |
|
Фильтры ЭМС (опция) | |
|
Полоса пропускания фильтров электромагнитной совместимости (ЭМС) по уровню -6 дБ, Гц |
200; 9403; 1,2М05; 1406 |
|
Пределы допускаемой абсолютной погрешности полос пропускания фильтров ЭМС по уровню -6 дБ для Fпч, Гц до 200 Гц включ. св. 200 Гц |
±(0,1Тпч+20) ±(0,05-Fm+1) |
|
Неравномерность АЧХ, дБ |
±3 |
|
Анализ аналоговых модулированных сигналов | |
|
Диапазон частот несущей, Гц - модификация АКИП-4226/1 - модификация АКИП-4226/2 - модификация АКИП-4226/3 |
от 1,0407 до 1,5-109 от 1,0407 до 3,6-109 от 1,0407 до 7,5-109 |
|
Пределы допускаемой абсолютной погрешности установки мощности, дБ |
±2 |
|
АМ модуляция: - частота модуляции, Гц - погрешность измерения частоты абсолютная, при частоте менее 1 кГц, Гц относительная, при частоте от 1 кГц, %, не более - глубина модуляции, % - абсолютная погрешность измерения глубины модуляции, % |
от 20^до 1-105 1 0,1 от 5 до 95 ±4 |
|
1 |
2 |
|
ЧМ модуляция: - частота модуляции, Гц - погрешность измерения частоты: абсолютная, при частоте менее 1 кГц, Гц относительная, при частоте от 1 кГ ц, %, не более - девиация частоты, Гц - относительная погрешность измерения девиация частоты, % |
от 20^до 2Ч05 1 0,1 от 20^до 2Ч05 ±4 |
|
Примечания: N - число точек развертки; дБн - уровень мощности в дБ относительно уровня несущей частоты; дБм - уровень мощности в дБ относительно 1 мВт; Fпч- полоса пропускания фильтра ПЧ, Гц; TOI=(2•Lсмес—Lизм)/2, где Lсмес - уровень входного сигнала на смесителе, дБм. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение сопротивлений входа анализатора и выхода трекинг генератора, Ом |
50 |
|
Типы разъемов анализатора |
N-тип «розетка» |
|
Напряжение питающей сети для номинального значения частоты сети 50 или 60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
28 |
|
Масса, кг, не более |
5,0 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
421x221x115 |
|
Рабочие условия применения - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до +40 90 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не более |
5 |
|
Средняя наработка на отказ, ч, не более |
10000 |
Знак утверждения типа
наносится на переднюю панель анализаторов в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Анализатор |
АКИП-42261) |
1 |
|
Сетевой шнур питания |
- |
1 |
|
Руководство по эксплуатации (CD-диск) |
- |
1 |
|
Примечания: 1) - модификация по заказу | ||
Сведения о методах измерений
приведены в п. «Интерпретация меню и работа анализатора» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия «Анализаторы спектра АКИП-4226».
