Мультиметры цифровые MT-96D
| Номер в ГРСИ РФ: | 96709-25 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Фирма "Delixi Electric Ltd.", Китай |
Мультиметры цифровые MT-96D (далее - мультиметры) предназначены для измерений напряжения переменного тока, силы переменного тока, частоты, активной и реактивной электрической энергии в однотарифном или многотарифном режимах для технического учета, активной, реактивной и полной электрической мощности, коэффициента мощности, коэффициента гармонических составляющих напряжения и тока в трехфазных электрических сетях с частотой переменного тока 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96709-25 | |||||||||||||||
| Действует | по 21.10.2030 | |||||||||||||||
| Наименование | Мультиметры цифровые | |||||||||||||||
| Модель | MT-96D | |||||||||||||||
| Модификации |

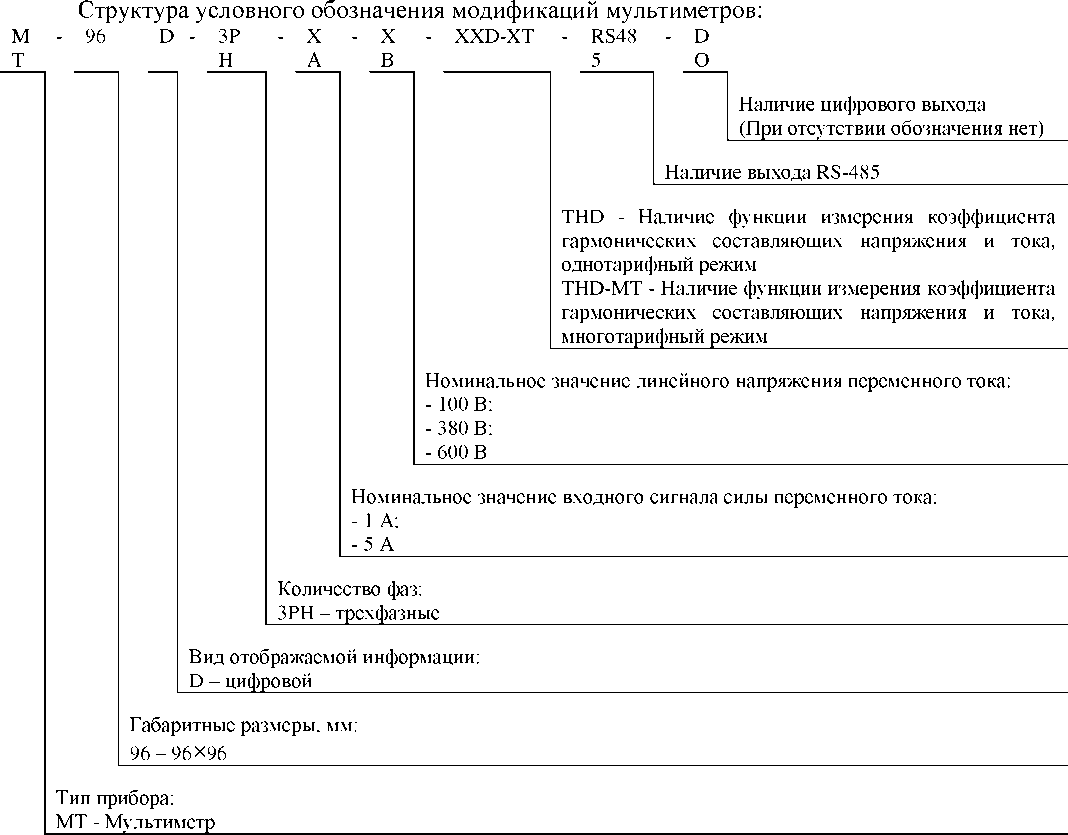

MT-96-D-3PH-XA-XB-XXD-XT-RS485-DO, где MT - тип прибора 96 - габаритные размеры, мм D - вид отображаемой информации 3PH - количество фаз XA - номинальное значение входного сигнала силы переменного тока: 1А; 5А XB - номинальное значение линейного напряжения переменного тока: 100В; 380В; 600В XXD - наличие функции измерения коэффициента гармонических составляющих напряжения и тока: THD - однотарифный режим; THD-MT - многотарифный режим RS485 - наличие выхода RS-485 DO - наличие цифрового выхода (при отсутствии обозначения нет) На испытания поступили: MT-96D-3PH-5А-600В-THD-MT-RS485 MT-96D-3PH-1А-100В-THD-MT-RS485 MT-96D-3PH-5А-600В-THD-RS485 MT-96D-3PH-1А-100В-THD-RS485 |
|||||||||||||||
| Приказы |
№2264 от
21.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fc7d7792-705f-f84c-94f7-bfc918329b92 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Delixi Electric, Ltd, КИТАЙ, Delixi High Tech Industrial Park, Liushi Town, Yueqing City, Zhejiang Province, 325604
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-048-25 Государственная система обеспечения единства измерений. Мультиметры цифровые MT-96D. Методика поверки
(с 21.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96709-25: Описание типа
2025-96709-25.pdf
|
Скачать | 146.4 КБ | |
|
96709-25: Методика поверки
МП-НИЦЭ-048-25
2025-mp96709-25.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Мультиметры цифровые MT-96D (далее - мультиметры) предназначены для измерений напряжения переменного тока, силы переменного тока, частоты, активной и реактивной электрической энергии в однотарифном или многотарифном режимах для технического учета, активной, реактивной и полной электрической мощности, коэффициента мощности, коэффициента гармонических составляющих напряжения и тока в трехфазных электрических сетях с частотой переменного тока 50 Гц.
Описание
Мультиметры представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов, с последующим отображением на светодиодном дисплее (далее - LED-дисплей).
Конструктивно корпус мультиметров выполнен из диэлектрического пластика, внутри которого расположены аналого-цифровой преобразователь и микропроцессор.
На лицевой стороне мультиметров находится LED-дисплей, на котором отображаются измеренные значения, и кнопки управления. На задней стороне мультиметров клеммы для подключения первичных источников тока и напряжения, питания, RS-485, импульсных и цифровых выходов. Мультиметры предназначены для использования в закрытых помещениях промышленного и бытового назначения. Могут использоваться как автономно так и в составе систем. Мультиметры поддерживают протокол и стандарт передачи данных Modbus RTU.
Мультиметры выпускаются в различных модификациях, отличающихся номинальными значениями силы и напряжения переменного тока, наличием цифрового выхода, количеством тарифов.
Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.
Общий вид мультиметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на мультиметры не предусмотрено. Пломбирование мест настройки (регулировки) мультиметров не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид мультиметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) мультиметров состоит из встроенного ПО.
Конструкция мультиметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО разделено на метрологически значимую и не значимую части.
Метрологические характеристики мультиметры нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО мультиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V.1.X.X |
|
Цифровой идентификатор ПО |
- |
|
П р и м е ч а н и е - «х» отвечает за метрологически не значимую часть ПО и может принимать значение от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный ток 1ном, А |
1; 5 |
|
Диапазон измерений силы переменного тока, А |
от 0,05 • 1ном до 1,2-Ьом |
|
Пределы допускаемой приведенной к номинальному значению погрешности измерений силы переменного тока, % |
±0,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Номинальное напряжение Uhom, В (фазное/линейное) |
57,7/100 220/380 347/600 |
|
Диапазон измерений напряжения переменного тока, В |
От 0,05 •Uhom до 1,2-Uhom |
|
Пределы допускаемой приведенной к номинальному значению погрешности измерений напряжения переменного тока, % |
±0,5 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,1 |
|
Значение точности хода часов, с/сутки |
±0,5 |
|
Диапазон измерений активной электрической энергии, Вт |
U, В: от 0,05^номдО 1,2-Uhom I, А: от 0,05-Ihom до 1,2-Ihom ф, °: от 0 до 360 |
|
Пределы допускаемой относительной погрешности измерений активной электрической энергии |
приведены в таблице 3 |
|
Диапазон измерений реактивной электрической энергии, вар |
U, В: от 0,05-иномдО 1,2-Uhom I, А: от 0,05-Ihom до 1,2-Ihom ф, °: от 0 до 360 |
|
Пределы допускаемой относительной погрешности измерений реактивной электрической энергии |
приведены в таблице 4 |
|
Диапазон измерений активной электрической мощности без учета коэффициентов трансформации, Вт |
U, В: от 0,05-иномдО 1,2-Uhom I, А: от 0,05-Ihom до 1,2-Ihom ф, °: от 0 до 360 |
|
Пределы допускаемой относительной погрешности измерений активной электрической мощности, % |
±0,5 |
|
Диапазон измерений реактивной электрической мощности без учета коэффициентов трансформации, вар |
U, В: от 0,05-иномдО 1,2-Uhom I, А: от 0,05-Ihom до 1,2-Ihom ф, °: от 0 до 360 |
|
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности, % |
±0,5 |
|
Диапазон измерений полной электрической мощности, В-А |
U, В: от 0,05-иномдО 1,2-Uhom I, А: от 0,05-Ihom до 1,2-Ihom ф, °: от 0 до 360 |
|
Пределы допускаемой относительной погрешности измерений полной электрической мощности, % |
±0,5 |
|
Диапазон измерений коэффициента мощности |
от -1 до 1 |
|
Пределы допускаемой относительной погрешности измерений коэффициента мощности, % |
±0,5 |
|
Суммарный коэффициент гармонических составляющих напряжения, % |
от 1 до 100 |
|
Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения, % |
±5 |
|
Суммарный коэффициента гармонических составляющих тока, % |
от 1 до 100 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы относительной погрешности измерений суммарного коэффициента гармонических составляющих тока, % |
±5 |
|
Диапазон измерений коэффициента n-й гармонической составляющей напряжения, % |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента n-й гармонической составляющей напряжения, % |
±5 |
|
Диапазон измерений коэффициента n-й гармонической составляющей тока, % |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента n-й гармонической составляющей тока, % |
±5 |
|
Число гармонических составляющих |
от 2 до 31 |
Таблица 3 - Пределы допускаемой погрешности измерений активной электрической энергии
|
Значение тока, А |
Коэффициент мощности cosф |
Пределы допускаемой относительной погрешности измерений активной электрической энергии, % |
|
0,05-1ном < I < 0,10-1ном |
1,0 |
±0,75 |
|
0,10'Iном < I < Iмакс |
1,0 |
±0,50 |
|
0,10-1ном < I < 0,20'Iном |
0,5 (при индуктивной нагрузке) |
±0,75 |
|
0,8 (при емкостной нагрузке) |
±0,75 | |
|
0,20'Iном < I < Iмакс |
0,5 (при индуктивной нагрузке) |
±1,00 |
|
0,8 (при емкостной нагрузке) |
±1,00 | |
|
0,10'Iном < I < Iмакс* |
1,0 |
±1,00 |
|
0,20' Iном < I < Iмакс* |
0,5 (при индуктивной нагрузке) | |
|
*при однофазной нагрузке с симметрией многофазных напряжения, приложенных к цепям напряжения | ||
Таблица 4 - Пределы допускаемой погрешности измерений реактивной электрической энергии
|
Значение тока, А |
Коэффициент simp (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, % |
|
0,05 -Iном < I < 0,10 -Iном |
1,00 |
±2,5 |
|
0,10 'Iном < I < Iмакс |
±2,0 | |
|
0,10 -Iном < I < 0,20 -Iном |
0,50 |
±2,5 |
|
0,20 'Iном < I < Iмакс |
±2,0 | |
|
0,20 'Iном < I < Iмакс |
0,25 |
±2,5 |
|
0,10 'Iном < I < Iмакс* |
1,00 |
±3,0 |
|
0,20 'Iном < I < Iмакс* |
0,50 |
*при однофазной нагрузке с симметрией многофазных напряжения, приложенных
к цепям напряжения
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 85 до 264 50 |
|
Полная мощность, потребляемая каждой цепью тока, В^А, не более |
0,1 |
|
Полная мощность, потребляемая каждой цепью напряжения, В^А, не более |
0,1 |
|
Активная мощность, потребляемая каждой цепью напряжения, Вт, не более |
2 |
|
Число тарифов (для многотарифных модификаций) |
до 4 |
|
Постоянная мультиметра при измерении электрической энергии: - активной энергии, имп/(кВт^ч) - реактивной энергии, имп/(квар^ч) |
8000 8000 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
96x96x88 |
|
Масса, кг, не более |
0,6 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -10 до +45 до 85 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
40000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку любым технологическим способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мультиметр цифровой |
MT-96D |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Настройка прибора и просмотр измерений» документа «Мультиметры цифровые MT-96D. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин»;
Приказ Росстандарта от 17.03.2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 23.07.2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Мультиметры цифровые MT-96D. Стандарт предприятия».
