Клещи-измерители сопротивления заземления ПрофКиП КТЗ
| Номер в ГРСИ РФ: | 96710-25 |
|---|---|
| Производитель / заявитель: | ЗАО "ПрофКИП", г.Мытищи |
Клещи-измерители сопротивления заземления ПрофКиП КТЗ (далее по тексту - клещи) предназначены для измерений электрического сопротивления постоянного тока и силы переменного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96710-25 | |||||||||||||||
| Действует | по 21.10.2030 | |||||||||||||||
| Наименование | Клещи-измерители сопротивления заземления | |||||||||||||||
| Модель | ПрофКиП КТЗ | |||||||||||||||
| Модификации |
ПрофКиП КТЗ-1620 ПрофКиП КТЗ-1621 ПрофКиП КТЗ-1622 ПрофКиП КТЗ-1630 ПрофКиП КТЗ-1630/2 ПрофКиП КТЗ-2301 ПрофКиП КТЗ-4001 |
|||||||||||||||
| Приказы |
№2264 от
21.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4d82678e-b25d-2d63-9974-c944fb0d5522 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ПрофКиП», РОССИЯ, 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1107-551-2024 Государственная система обеспечения единства измерений. Клещи-измерители сопротивления заземления ПрофКиП КТЗ. Методика поверки
(с 21.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96710-25: Описание типа
2025-96710-25.pdf
|
Скачать | 308.8 КБ | |
|
96710-25: Методика поверки
РТ-МП-1107-551-2024
2025-mp96710-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Клещи-измерители сопротивления заземления ПрофКиП КТЗ (далее по тексту - клещи) предназначены для измерений электрического сопротивления постоянного тока и силы переменного тока.
Описание
Клещи предназначены для использования в цеховых, лабораторных и полевых условиях, при наладке и ремонте электротехнического оборудования, узлов автоматики, намоточных узлов и контактов электрооборудования, а также при тестировании и ремонте промышленных электросетей.
Клещи выполнены в пластиковых корпусах, оснащены встроенным многофункциональным дисплеем и автономными источниками питания.
Принцип действия клещей основан на измерении напряжения в цепи и его последующем перерасчете при приложении испытательного тока.
Управление режимами работы и отображение информации на дисплее осуществляются с помощью встроенного микроконтроллера.
К данному типу средства измерений относятся следующие модификации: ПрофКиП КТЗ-1620, ПрофКиП КТЗ-1621, ПрофКиП КТЗ-1622, ПрофКиП КТЗ-1630, ПрофКиП КТЗ-1630/2, ПрофКиП КТЗ-2301, ПрофКиП КТЗ-4001.
Клещи различаются между собой:
- диапазонами измерений и пределами допускаемых погрешностей измерений;
- размерами дисплея, его цифрового индикатора;
- габаритными размерами и массой корпуса.
Для предотвращения несанкционированного доступа к внутренним частям клещей осуществляется пломбировка путём установки пломбы в виде несъёмной наклейки, предотвращающей открывание корпуса клещей.
Установленная на корпус наклейка не препятствует считыванию показаний с дисплея клещей, а также закрывает органы управления и входные гнёзда.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на заднюю панель корпуса клещей.

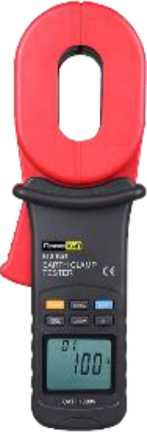

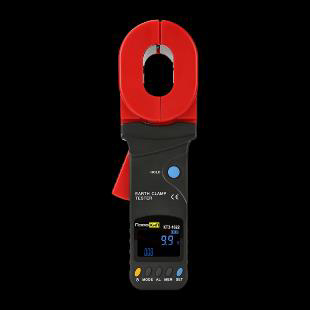

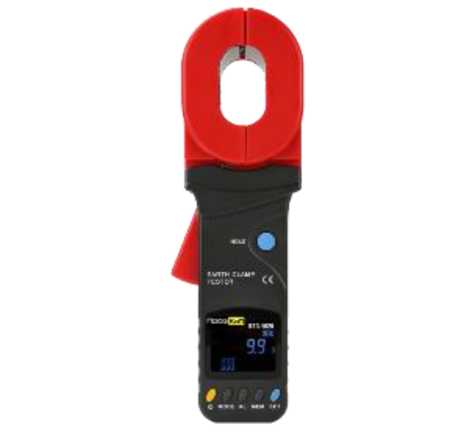

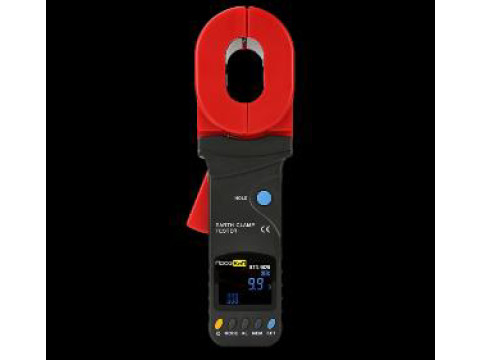

Общий вид клещей представлен на рисунках 1-7. Место нанесения заводского номера и место пломбирования от несанкционированного доступа представлены на рисунках 8 и 9 соответственно.

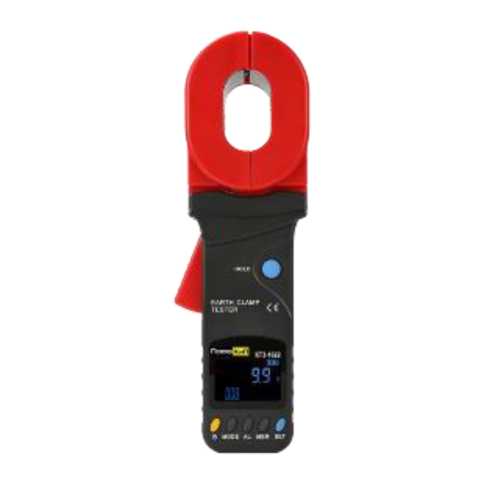

Рисунок 1 - Общий вид клещей модификации ПрофКиП КТЗ-1620

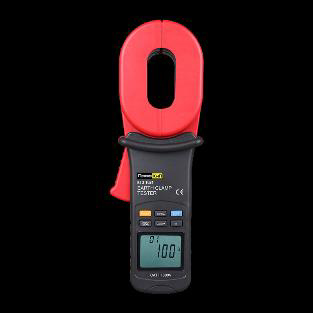

Рисунок 2 - Общий вид клещей модификации ПрофКиП КТЗ-1621
Рисунок 3 - Общий вид клещей модификации ПрофКиП КТЗ-1622

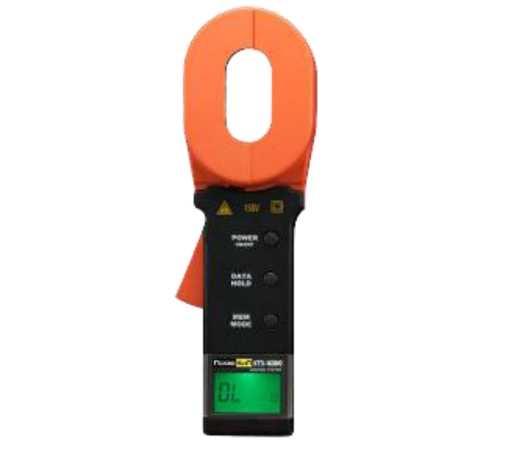

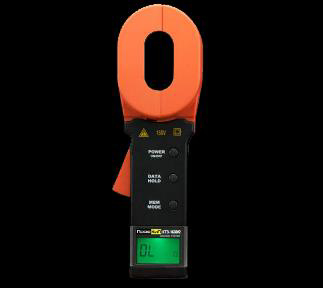

Рисунок 4 - Общий вид клещей модификации ПрофКиП КТЗ-1630
Рисунок 5 - Общий вид клещей модификации ПрофКиП КТЗ-1630/2

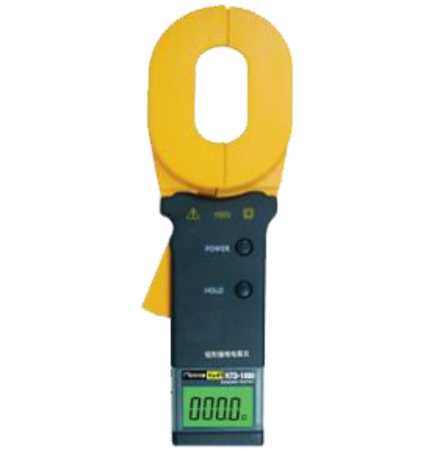

Рисунок 6 - Общий вид клещей модификации ПрофКиП КТЗ-2301

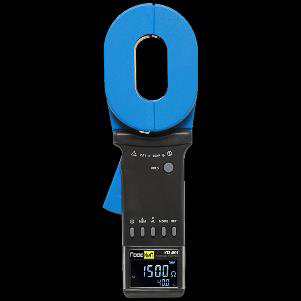

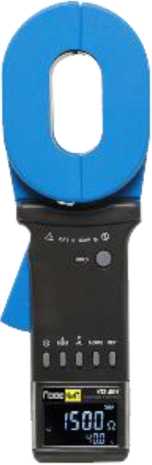

Рисунок 7 - Общий вид клещей модификации ПрофКиП КТЗ-4001

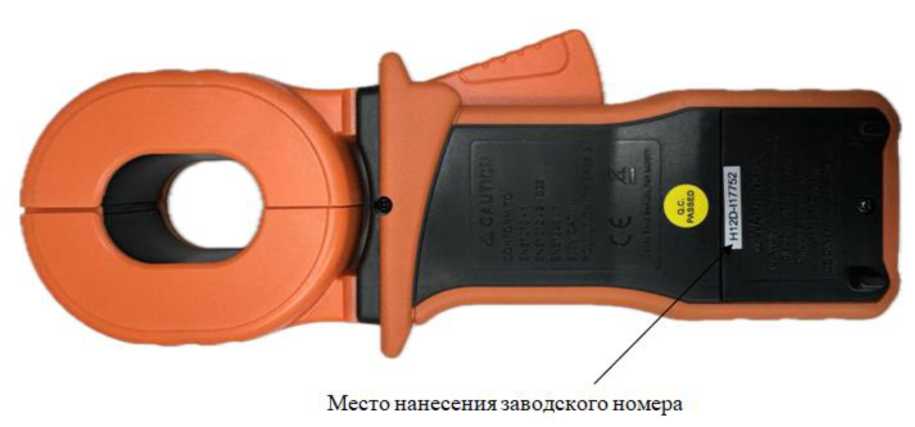

Рисунок 8 - Место нанесения заводского номера
Место пломоирования от несанкционированного доступа
Рисунок 9 - Место пломбирования от несанкционированного доступа
Программное обеспечение
Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Profkip Power |
|
Номер версии (идентификационный номер ПО) |
_ |
|
Цифровой идентификатор ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики в режиме измерений сопротивления постоянного тока
|
Модификация |
Диапазон измерений, Ом |
Разрешение, Ом |
Пределы допускаемой абсолютной погрешности измерений, Ом |
|
1 |
2 |
3 |
4 |
|
ПрофКиП КТЗ-1620 |
от 0,010 до 0,099 |
0,001 |
±(0,01- ^)изм + 0,01) |
|
от 0,10 до 0,99 |
0,01 | ||
|
от 1,0 до 49,9 |
0,1 |
±(0,1- Rизм + 0,1) | |
|
от 50,0 до 99,5 |
0,5 |
±(0,015* Rизм + 0,5) | |
|
от 100 до 199 |
1 |
±(0,02* Rизм + 1) | |
|
от 200 до 395 |
5 |
±(0,05* Rизм + 5) | |
|
от 400 до 590 |
10 |
±(0,1* Rизм + 10) | |
|
ПрофКиП КТЗ-1621 |
от 0,010 до 0,099 |
0,001 |
±(0,01* Rизм + 0,01) |
|
от 0,10 до 0,99 |
0,01 | ||
|
от 1,0 до 49,9 |
0,1 |
±(0,015* Rизм + 0,1) | |
|
от 50,0 до 99,5 |
0,5 |
±(0,02* Rизм + 0,5) | |
|
от 100 до 199 |
1 |
±(0,03* Rизм + 1) | |
|
от 200 до 395 |
2 |
±(0,06* Rизм + 2) | |
|
от 400 до 590 |
(0,1* Rизм + 10) | ||
|
от 600 до 1000 |
5 |
±(0,2* Rизм + 20) | |
|
ПрофКиП КТЗ-1622 |
от 0,010 до 0,099 |
0,001 |
±(0,01* Rизм + 0,01) |
|
от 0,10 до 0,99 |
0,01 | ||
|
от 1,0 до 49,9 |
0,1 |
±(0,1* Rизм + 0,1) | |
|
от 50,0 до 99,5 |
0,5 |
±(0,015* Rизм + 0,5) | |
|
от 100 до 199 |
1 |
±(0,02- Rизм + 1) | |
|
от 200 до 395 |
5 |
±(0,05* Rизм + 5) | |
|
от 400 до 590 |
10 |
±(0,1* Rизм + 10) | |
|
от 600 до 800 |
20 |
±(0,2* Rизм + 20) | |
|
от 800 до 1200 |
30 |
±(0,25* Rизм + 30) | |
|
ПрофКиП КТЗ-1630, ПрофКиП КТЗ-1630/2 |
от 0,010 до 0,099 |
0,001 |
±(0,01* Rизм + 0,01) |
|
от 0,1 до 0,99 |
0,01 | ||
|
от 1,0 до 49,9 |
0,1 |
±(0,015* Rизм + 0,1) | |
|
от 50,0 до 99,5 |
0,5 |
±(0,02* Rизм + 0,5) | |
|
от 100 до 199 |
1 |
±(0,03* Rизм + 1) | |
|
от 200 до 395 |
5 |
±(0,06* Rизм + 5) | |
|
от 400 до 590 |
10 |
±(0,1* Rизм + 10) | |
|
от 600 до 1000 |
20 |
±(0,2* Rизм + 20) | |
|
ПрофКиП КТЗ-2301 |
от 0,010 до 0,999 |
0,001 |
±(0,015* Rизм + 0,01) |
|
от 1,00 до 9,99 |
0,01 |
±(0,015* Rизм+ 0,1) | |
|
от 10,0 до 100,0 |
0,1 |
±(0,02 • Rизм+ 0,3) | |
|
от 100 до 200 |
1 |
±(0,03 • Rизм+ 1) | |
|
от 200 до 400 |
5 |
±(0,06* Rизм + 5) | |
|
от 400 до 600 |
10 |
±(0,1* Rизм+ 10) | |
|
от 600 до 1200 |
20 |
±0,2- Rизм |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
ПрофКиП КТЗ-4001 |
от 0,010 до 0,099 |
0,001 |
±(0,01- Rизм + 0,01) |
|
от 0,10 до 0,99 |
0,01 | ||
|
от 1,0 до 49,9 |
0,1 |
±(0,1- Rизм + 0,1) | |
|
от 50,0 до 99,5 |
0,5 |
±(0,015* Rизм + 0,5) | |
|
от 100 до 199 |
1 |
±(0,02* Rизм + 1) | |
|
от 200 до 395 |
5 |
±(0,05* Rизм + 5) | |
|
от 400 до 590 |
10 |
±(0,1* Rизм + 10) | |
|
от 600 до 880 |
20 |
±(0,2* Rизм + 20) | |
|
от 900 до 1500 |
30 |
±(0,25* Rизм + 30) |
1)Rизм — измеренное значение сопротивления, Ом
Таблица 3 - Метрологические характеристики в режиме измерений силы переменного тока (частота 50 Гц)
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
ПрофКиП КТЗ-1621 |
от 0 до 299 мА |
1 мА |
±(0,025 • 11)изм + 1 мА) |
|
от 0,30 до 2,99 А |
10 мА |
±(0,025* 1изм + 5 мА) | |
|
от 3 до 30 А |
20 мА |
±(0,025* 1изм + 10 мА) | |
|
ПрофКиП КТЗ-1622 |
от 0 до 9,95 мА |
0,01 мА |
±(0,025 • 1изм + 1 мА) |
|
от 10,0 до 99,0 мА |
0,1 мА |
±(0,025* 1изм + 5 мА) | |
|
от 100 до 299 мА |
1 мА |
±(0,025* 1изм + 10 мА) | |
|
от 0,30 до 2,99 А |
0,01 А |
±(0,025 • 1изм + 0,1 А) | |
|
от 3,0 до 9,9 А |
0,1 А |
±(0,025* 1изм + 0,1 А) | |
|
от 10,0 до 20,0 А |
±(0,025* 1изм + 0,5 А) | ||
|
ПрофКиП КТЗ-1630 |
от 10,0 до 99,0 мА |
0,1 мА |
±(0,025* 1изм + 5 мА) |
|
от 100 до 299 мА |
1 мА |
±(0,025* 1изм + 10 мА) | |
|
от 0,30 до 2,99 А |
0,01 А |
±(0,025 • 1изм + 0,02 А) | |
|
от 3 до 9,99 А |
0,1 А |
±(0,025* 1изм + 0,03 А) | |
|
от 10 до 20 А |
±(0,025* 1изм + 0,05 А) | ||
|
ПрофКиП КТЗ-2301 |
от 0 до 99,9 мА |
0,1 мА |
±(0,025* 1изм + 1 мА) |
|
от 100,0 до 299,9 мА |
0,3 мА |
±(0,025* 1изм + 2 мА) | |
|
от 0,300 до 0,999 А |
0,001 А |
±(0,025 • 1изм + 0,003 А) | |
|
от 1,000 до 2,999 А |
0,003 А |
±(0,025* 1изм + 0,01 А) | |
|
от 3,00 до 9,99 А |
0,01 А |
±(0,025* 1изм + 0,03 А) | |
|
от 10,00 до 19,99 А |
0,03 А |
±(0,025* 1изм + 0,05 А) | |
|
ПрофКиП КТЗ-4001 |
от 0 до 9,00 мА |
0,05 мА |
±(0,025* 1изм + 2 мА) |
|
от 10,0 до 99,0 мА |
0,1 мА |
±(0,025* 1изм + 10 мА) | |
|
от 100 до 300 мА |
1 мА |
±(0,025 • 1изм + 20 мА) | |
|
от 0,30 до 2,99 А |
0,01 А |
±(0,025* 1изм + 0,1 А) | |
|
от 3,0 до 9,9 А |
0,1 А |
±(0,025* 1изм + 0,5 А) | |
|
от 10,0 до 40,0 А |
±(0,025* 1изм + 1 А) |
1) 1изм - измеренное значение силы переменного тока, мА, А
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм - ПрофКиП КТЗ-1620 |
285х85х58 |
|
- ПрофКиП КТЗ-1621 |
304x104x68 |
|
- ПрофКиП КТЗ-1622 |
285x85x58 |
|
- ПрофКиП КТЗ-1630 |
300x90x66 |
|
- ПрофКиП КТЗ-1630/2 |
300x90x66 |
|
- ПрофКиП КТЗ-2301 |
276x104x54 |
|
- ПрофКиП КТЗ-4001 |
295x98x66 |
|
Масса, кг, не более - ПрофКиП КТЗ-1620 |
1,18 |
|
- ПрофКиП КТЗ-1621 |
1,52 |
|
- ПрофКиП КТЗ-1622 |
1,18 |
|
- ПрофКиП КТЗ-1630 |
1,32 |
|
- ПрофКиП КТЗ-1630/2 |
1,32 |
|
- ПрофКиП КТЗ-2301 |
1,10 |
|
- ПрофКиП КТЗ-4001 |
1,20 |
|
Рабочие условия применения: - температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность, %, не более |
90 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Стандартный комплект поставки клещей представлен в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Клещи-измерители сопротивления заземления |
ПрофКиП КТЗ* |
1 |
|
Руководство по эксплуатации |
_ |
1 |
|
Измерительные провода |
_ |
1 |
|
Упаковка |
_ |
1 |
|
Примечание: *Модификация в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе «Инструкция по эксплуатации» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 17.03.2022 №668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А диапазоне частот от 1-10’1 до 1-106 Гц»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ ПРШН26.51.43.119-68134858-2025 «Клещи-измерители сопротивления заземления ПрофКиП КТЗ. Технические условия».
