Системы мониторинга МП-Е300/30.V1
| Номер в ГРСИ РФ: | 96714-25 |
|---|---|
| Производитель / заявитель: | AMVAJE ABI ELECTRONICS INDUSTRY, JSC, ИРАН |
Системы мониторинга МП-Е300/30.У1 (далее - системы МП-Е300/30.У1) предназначены для измерений текущих значений параметров работы компрессоров, нагнетателей, генераторов, электродвигателей, турбодетандеров (далее - машин вращения): частоты вращения ротора, линейного смещения ротора машины вращения в радиальных и осевом направлениях, температуры электромагнитов магнитного подвеса ротора машины вращения, вычисления параметров амплитуды виброперемещения ротора, сигнализации при превышении уставок.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96714-25 | ||||||||||||||||||
| Наименование | Системы мониторинга | ||||||||||||||||||
| Модель | МП-Е300/30.V1 | ||||||||||||||||||
| Приказы |
№2302 от
27.10.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3e936af5-d785-5bde-aba2-8f62f27cdd2c | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
AMVAJE ABI ELECTRONICS INDUSTRY, JSC, ИРАН, ИСЛАМСКАЯ РЕСПУБЛИКА, Teheran, No. 12, Fakouri St., Kaj South St.
Поверка
| Методика поверки / информация о поверке |
МП 1600-2729-2025 Государственная система обеспечения единства измерений. Системы мониторинга МП-Е300/30.V1. Методика поверки
(с 27.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
96714-25: Описание типа
2025-96714-25.pdf
|
Скачать | 194.5 КБ | |
|
96714-25: Методика поверки
МП 1600-2729-2025
2025-mp96714-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Системы мониторинга MH-E300/30.V1 (далее - системы Mn—E300/30.V1) предназначены для измерений текущих значений параметров работы компрессоров, нагнетателей, генераторов, электродвигателей, турбодетандеров (далее - машин вращения): частоты вращения ротора, линейного смещения ротора машины вращения в радиальных и осевом направлениях, температуры электромагнитов магнитного подвеса ротора машины вращения, вычисления параметров амплитуды виброперемещения ротора, сигнализации при превышении уставок.
Описание
Системы мониторинга MH-E300/30.V1 состоят из датчиков, установленных на машине вращения и электронного шкафа управления E300/30.V1 (далее - шкаф E300, шкаф управления), на входы которого поступают аналоговые сигналы от датчиков. В составе системы работают 5 каналов измерений линейного смещения ротора (по две координаты в радиальных направлениях в каждой из радиальных опор и одна координата в осевом направлении осевой опоры), 4 канала измерений температуры на корпусах электромагнитов и канал измерений частоты вращения ротора.
Измерительный канал (далее - ИК) линейного смещения ротора имеет следующий принцип действия: при отклонении ротора от центрального положения индуктивными датчиками положения ротора по каждой из 5 осей формируются аналоговые сигналы частотой 20 кГц, которые поступают на соответствующие входы шкафа E300. Аналоговые сигналы линейного смещения преобразуются в цифровую форму и обрабатываются контроллером шкафа E300.
Величина амплитуды виброперемещения ротора вычисляется посредством математической обработки цифрового сигнала линейного смещения, при котором производится спектральное преобразование Фурье с выделением амплитудного значения первой гармоники, соответствующей частоте вращения ротора, и затем индицируется на цифровом дисплее шкафа.
ИК температуры электромагнитов имеет следующий принцип действия: при измерении температуры корпусов электромагнитов происходит изменение сопротивлений, установленных на них датчиков Pt 100 (элементы чувствительные из платины технические ЧЭПТ, производства ЗАО «ТЕРМИКО», Госреестр № 46154-10). Сигналы с датчиков поступают на соответствующие входы шкафа E300, где происходит их аналого-цифровое преобразование. Далее, с помощью нормирующих усилителей, расположенных в шкафу E300, сигналы от термометров сопротивления преобразуются в унифицированные токовые сигналы 4-20 мА с последующим выводом на сигнальные разъемы шкафа.
ИК частоты вращения ротора имеет следующий принцип действия: индуктивный датчик оборотов вала устанавливается в непосредственной близости от контролируемого участка ротора и при прохождении мимо него метки ротора генерирует импульс, поступающий на импульсный вход шкафа E300.
На цифровой дисплей системы, расположенный на передней панели шкафа управления, выведены текущие значения измеренных параметров: линейного смещения ротора по пяти координатам; температуры электромагнитов радиального и радиально-осевого подшипников машины вращения; частоты вращения ротора.
Также, измеренные параметры передаются на выходные интерфейсы шкафа E300: RS232/RS485 по протоколу Modbus; на сигнальные интерфейсы в виде аналоговых сигналов от 4 до 20 мА; на выходные коаксиальные разъемы «BNC» в виде аналоговых сигналов напряжения от минус 10 до плюс 10 В, при этом величина коэффициента Kbnc составляет 7,87 мВ/мкм.
Общий вид системы МП-ЕЗОО/ЗО.У! с указанием места нанесения заводского номера представлен на рисунках 1 и 2.
К данному типу средств измерений относятся системы МП-ЕЗОО/ЗО.У! с заводскими номерами 001, 002, 003, 004, 005.
Заводские номера, однозначно идентифицирующие системы МП-Е300/30.У1, в виде цифрового обозначения, состоящего из 3 арабских цифр, наносятся типографским способом на маркировочную табличку на передней правой дверце шкафа системы. Дополнительно заводской номер указывается в паспорте.
Пломбирование систем при поверке не предусмотрено. Защита от несанкционированного доступа осуществляется с помощью замков передних дверок шкафа. Нанесение знака поверки на средство измерений не предусмотрено.

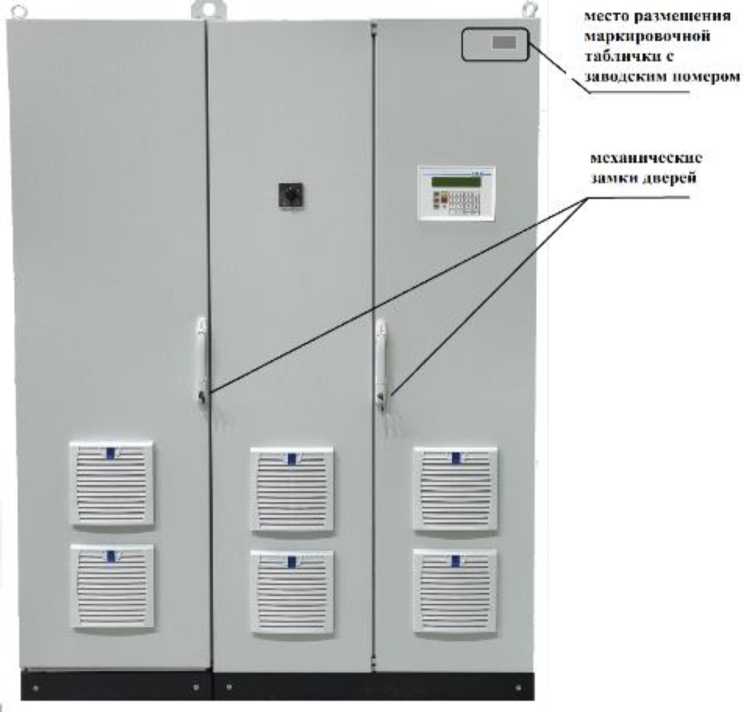

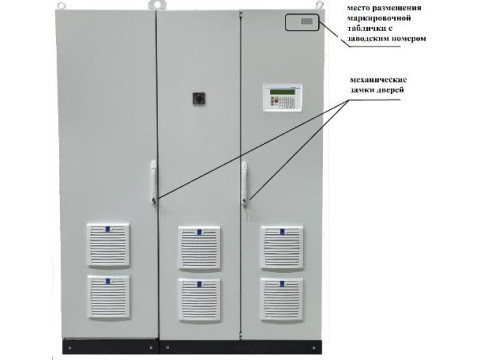

Рисунок 1 - Общий вид шкафа E300
