Датчики вибрации JM-B-35
| Номер в ГРСИ РФ: | 96718-25 |
|---|---|
| Категория: | Датчики вибрации |
| Производитель / заявитель: | Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd., КИТАЙ |
Датчики вибрации JM-B-35 (далее - датчики) предназначены для измерений параметров вибрации (виброскорость, виброускорение, виброперемещение).
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96718-25 | ||||||||||||
| Действует | по 27.10.2030 | ||||||||||||
| Наименование | Датчики вибрации | ||||||||||||
| Модель | JM-B-35 | ||||||||||||
| Модификации |
JM-B-35/E-A-B-C-D, где: Е–взрывозащищенное исполнение А –максимальное значение диапазона измерений (1 –10 мм/с, 2 –20 мм/с, 3 –40 мм/с, 4 –50 мм/с, 5 –100 мкм, 6 –200 мкм, 7 –400 мкм, 8 –500 мкм, 9 –392 м/с2, 10 –500 мм/с) В –монтажная резьба (1, 2) С –тип кабеля и длина кабеля (1 - 6) D – (0) на испытания представлены: JM-B-35-2-2-5-0 JM-B-35-6-2-5-0 JM-B-35-9-2-5-0 |
||||||||||||
| Приказы |
№2302 от
27.10.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 648d0e31-9b48-956a-316b-681f0132b6b0 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd., КИТАЙ, № 272, Changshan Road, Jiangyin City, Wuxi City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-996-204-2025 Государственная система обеспечения единства измерений. Датчики вибрации JM-B-35. Методика поверки
(с 27.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96718-25: Описание типа
2025-96718-25.pdf
|
Скачать | 185.6 КБ | |
|
96718-25: Методика поверки
РТ-МП-996-204-2025
2025-mp96718-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Датчики вибрации JM-B-35 (далее - датчики) предназначены для измерений параметров вибрации (виброскорость, виброускорение, виброперемещение).
Описание
Датчики вибрации являются преобразователями инерционного типа. Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального виброускорению, воздействующему на датчик, который в дальнейшем интегрируется в значение параметров вибрации (виброскорость, виброперемещение).
Датчики не подлежат пломбированию.
Датчики вибрации JM-B-35 выпускаются в следующих исполнениях:
JM-B-35/E-A-B-C-D
где:
/Е - взрывозащищенное исполнение;
А - максимальное значение диапазона измерений (1 - 10 мм/с, 2 - 20 мм/с, 3 - 40 мм/с, 4 - 50 мм/с, 5 - 100 мкм, 6 - 200 мкм, 7 - 400 мкм, 8 - 500 мкм, 9 - 392 м/с2, 10 - 500 мм/с);
В - монтажная резьба (1, 2);
С - тип кабеля и длина кабеля (1 - 6);
D - (0).

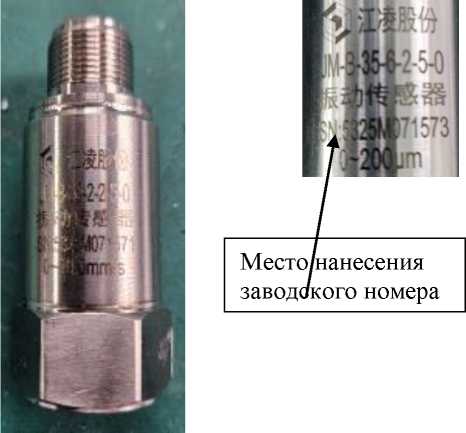

Заводские номера датчиков в цифро-буквенном формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

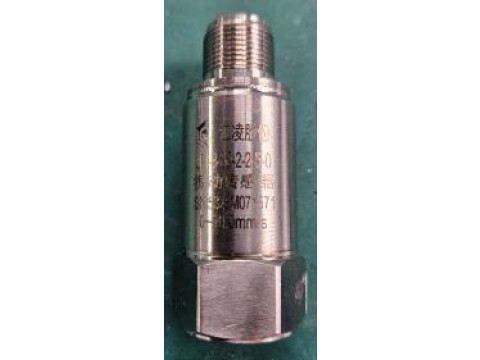

Общий вид датчиков представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков вибрации JM-B-35
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Исполнения с выходным сигналом постоянного тока 4-20 мА | |
|
Диапазоны измерений значений виброскорости (СКЗ), мм/с |
от 0 до 20 от 0 до 30 от 0 до 50 |
|
Номинальное значение коэффициента преобразования на базовой частоте 80 Гц, мА/(мм^с-1): - для диапазона от 0 до 20 мм/с - для диапазона от 0 до 30 мм/с - для диапазона от 0 до 50 мм/с |
0,8 0,53 0,32 |
|
Диапазон рабочих частот при измерении виброскорости, Гц |
от 10 до 1000 |
|
Диапазоны измерений значений виброперемещения (СКЗ), мкм |
от 1 до 100 от 1 до 200 от 1 до 400 от 1 до 500 |
|
Номинальное значение коэффициента преобразования на базовой частоте 40 Гц, мА/(мкм): - для диапазона от 0 до 100 мкм - для диапазона от 0 до 200 мкм - для диапазона от 0 до 400 мкм - для диапазона от 0 до 500 мкм |
0,16 0,08 0,04 0,032 |
|
Диапазон рабочих частот при измерении виброперемещения, Гц |
от 10 до 200 |
|
Основная относительная погрешность измерений значений виброскорости в диапазоне амплитуд и частот, % |
±5 |
|
Основная приведенная к диапазону измерений погрешность измерений значений виброперемещения в диапазоне амплитуд и частот, % |
±5 |
|
Исполнения с выходным сигналом переменного напряжения | |
|
Диапазон измерений значений виброускорения (пик), м/с2 |
от 1 до 392 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2) |
10,2 |
|
Диапазон рабочих частот при измерении виброускорения, Гц |
от 10 до 1000 |
|
Основная относительная погрешность измерений значений виброускорения в диапазоне амплитуд и частот, % |
±5 |
|
Диапазоны измерений значений виброскорости (пик), мм/с |
от 1 до 500 |
|
Номинальное значение коэффициента преобразования на базовой частоте 80 Гц, мВ/(мм^с-1) |
3,94 |
|
Диапазон рабочих частот при измерении виброскорости, Гц |
от 10 до 1000 |
|
Основная относительная погрешность измерений значений виброскорости в диапазоне амплитуд и частот, % |
±5 |
|
Общие характеристики | |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, % |
±5 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемой дополнительной погрешности измерений виброскорости, виброперемещения и виброускорения, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, % |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания постоянного тока, В |
от 18 до 30 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +80 |
|
Маркировка взрывозащиты для исполнения JM-B-35/E |
1Ex db IIC T6 Gb Х Ex tb IIIC T80 °C Db Х |
|
Габаритные размеры (диаметрхвысота), мм, не более |
029x81 |
|
Масса (без кабеля), г, не более |
600 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Датчики вибрации JM-B-35 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Датчики вибрации JM-B-35», раздел «Установка и использование».
Нормативные документы
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
