Термопреобразователи сопротивления WZP-248(K)
| Номер в ГРСИ РФ: | 96721-25 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Fujian Wide Plus Precision Instruments Co., Ltd, Китай |
|
96721-25: Описание типа
2025-96721-25.pdf
|
Скачать | 117.5 КБ |
Термопреобразователи сопротивления WZP-248(K) (далее - терморезисторы) предназначены для измерений температуры различных сред.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96721-25 | |||||||||||||||||||||
| Наименование | Термопреобразователи сопротивления | |||||||||||||||||||||
| Модель | WZP-248(K) | |||||||||||||||||||||
| Приказы |
№2302 от
27.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 44bff9c0-cd8e-7327-902b-9c5f8ad2942e | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Fujian WIDE PLUS Precision Instrument Co. Ltd., КИТАЙ, 16, Xingye West Road, Mawei High-tech Zone, Fuzhou, Fujian
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.461-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
(с 27.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96721-25: Описание типа
2025-96721-25.pdf
|
Скачать | 117.5 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления WZP-248(K) (далее - терморезисторы) предназначены для измерений температуры различных сред.
Описание
Принцип действия терморезисторов основан на зависимости изменения электрического сопротивления чувствительного элемента (далее - ЧЭ) термопреобразователя от изменения температуры.
Конструктивно терморезисторы состоят из чувствительного элемента, состоящего из платиновой проволоки, помещенного в тонкостенную металлическую трубку с минеральной изоляцией внутренних выводов и защитного корпуса.
К терморезисторам данного типа относятся терморезисторы с серийными номерами: DL23083000301, DL23083000302, DL23083000303, DL23083000304, DL23083000305, DL23083000306.
Серийный номер нанесен на маркировочную табличку методом гравировки в виде цифрового кода.
Общий вид терморезисторов с указанием места нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Нанесение знака поверки на терморезисторы не предусмотрено Пломбирование мест настройки (регулировки) терморезисторов не предусмотрено.
£ М2Э0Ю0003О5
шмити
ШИ
мм мм мдо шгая
wzp-жю МООС PtlOO
Ех<ШВТ4 (ГСВМ.314Й 2023 08
Место нанесения знака утверждения типа
Место нанесения серийного номера

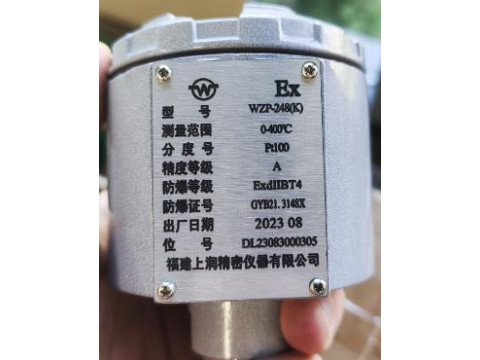

Рисунок 1 - Общий вид терморезисторов WZP-248(K) с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, для термопреобразователей сопротивления, °С |
от 0 до +400 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Условное обозначение номинальной статистической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Класс допуска по ГОСТ 6651-2009 |
А |
|
Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C |
± (0,15 + 0,002 • |t|) |
|
Примечание: t - измеренное значение температуры, °С | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры защитного корпуса (высотахширина), мм, не более |
65x75 |
|
Длина погружаемой части, мм |
350 |
|
Масса, кг, не более |
1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -40 до +60 до 80 |
|
Маркировка взрывозащиты |
1Ex d IIB T4 Gb |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и любым технологическим способом на маркировочную табличку терморезистора.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователи сопротивления |
WZP-248(K) |
6 шт. |
|
Паспорт |
ПС.23035.ТЕ-910Х.002* |
6 экз. |
|
Примечание: * - «Х» может принимать целые значения в диапазоне от 1 до 6 и соответствует последней цифре серийного номера термопреобразователя сопротивления WZP-248(K). | ||
Сведения о методах измерений
приведены в разделе «Порядок работы» документа ПС.23035.ТЕ-910Х.002
«Термопреобразователи сопротивления WZP-248(K). Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 года № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
