Зонды электростатические SEM-H
| Номер в ГРСИ РФ: | 96722-25 |
|---|---|
| Производитель / заявитель: | Hangzhou Shuang’an Sci-Tech Co., Ltd., КИТАЙ |
Зонды электростатические SEM-H (далее - зонды) предназначены для преобразования напряжения постоянного тока в унифицированный аналоговый сигнал силы постоянного тока, для подключения к регистрирующему оборудованию.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96722-25 | |||||||||
| Наименование | Зонды электростатические | |||||||||
| Модель | SEM-H | |||||||||
| Приказы |
№2302 от
27.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c40dfba3-0262-8952-9b26-b97d91047de7 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Hangzhou Shuang’an Sci-Tech Co., Ltd., КИТАЙ, Room 515, Area X Block A, Xixi Road, Xihu District, Hangzhou City, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-020-25 Государственная система обеспечения единства измерений. Зонды электростатические SEM-H. Методика поверки
(с 27.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96722-25: Описание типа
2025-96722-25.pdf
|
Скачать | 151.5 КБ | |
|
96722-25: Методика поверки
МП-НИЦЭ-020-25
2025-mp96722-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Зонды электростатические SEM-H (далее - зонды) предназначены для преобразования напряжения постоянного тока в унифицированный аналоговый сигнал силы постоянного тока, для подключения к регистрирующему оборудованию.
Описание
Принцип действия зондов основан на масштабном преобразовании напряжения постоянного тока с помощью резистивного делителя напряжения, с дальнейшим преобразованием полученных значений в унифицированный сигнал силы постоянного тока от 12 до 15 мА с помощью преобразователя. Зонд используется для измерения высокого электрического напряжения постоянного тока и монтируется в герметичном сосуде под давлением.
Конструктивно зонды состоят из корпуса, измерительного модуля и манометра. На двух концах корпуса устанавливаются два электрода. Первый (основной) изолированный электрод - керамический, подвергается воздействию внутренней среды сосуда под давлением. Вспомогательный электрод монтируется на противоположной стороне корпуса зонда и выполняет функцию обеспечения безопасности. Проводники двух электродов соединены между собой с помощью двух пружинных металлических стержней, изоляция от корпуса зонда обеспечивается тефлоновой муфтой. Измерительный наконечник основного измерительного электрода монтируется на одном уровне со стенкой камеры. Манометр служит для контроля утечки вокруг основного электрода.
К зондам данного типа относятся зонды электростатические SEM-H с зав. №№ 20240501, 20240502.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид зондов представлен на рисунке 1. Маркировочная табличка с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлена на рисунке 2. Нанесение знака поверки на зонды не предусмотрено. Пломбирование мест настройки (регулировки) зондов не предусмотрено.
Место нанесения
знака утверждения типа

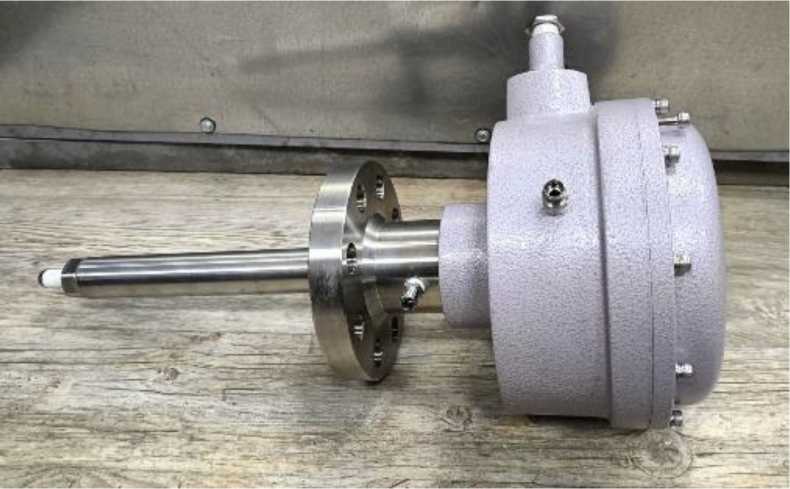

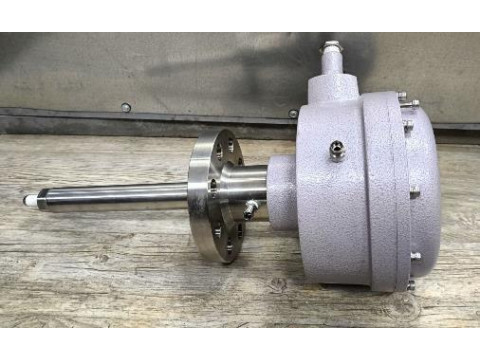

Рисунок 1 - Общий вид зондов
Место нанесения заводского номера

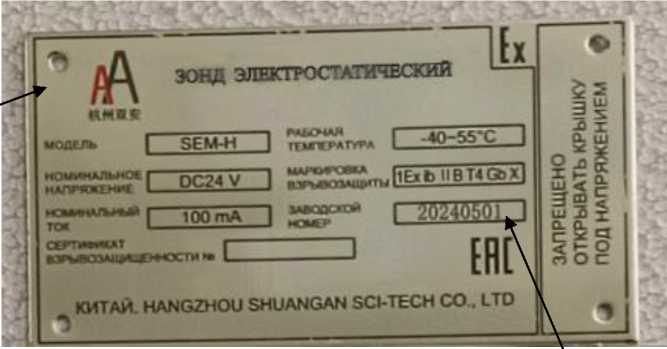

Рисунок 2 - Маркировочная табличка с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразования входного напряжения постоянного тока, В |
от 0 до 3000 |
|
Диапазон выходного сигнала силы постоянного тока, мА |
от 12 до 15 |
|
Пределы допускаемой приведенной (к диапазону выходного сигнала силы постоянного тока) погрешности преобразования входного напряжения постоянного тока, % |
±10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение постоянного тока, В |
24 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
530x230x290 |
|
Масса, кг, не более |
30 |
|
Входное сопротивление, Ом, не менее |
4-1011 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа |
от -40 до +55 до 80 от 84,0 до 106,0 |
|
Маркировка взрывозащиты |
1 Ех ib IIB T4 Gb X |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
40000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку зонда любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Зонд электростатический |
SEM-H |
1 шт. |
|
Паспорт: - для заводского номера 20240501 - для заводского номера 20240502 |
ЭЗ.00.001.ПС ЭЗ.00.002.ПС |
1 экз. |
|
Руководство по эксплуатации |
ЭЗ.00.001.РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Указания по монтажу, регулировке, техническому обслуживанию и ремонту оборудования» документа ЭЗ.00.001.РЭ «Зонд электростатический SEM-H. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 года № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А».
