Уровнемеры волноводные АльфаФлекс
| Номер в ГРСИ РФ: | 96724-25 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | OOO "Альфаметрикс", г. Уфа |
Уровнемеры волноводные АльфаФлекс (далее - уровнемеры) предназначены для непрерывного контактного измерения уровня сыпучих и жидких продуктов, уровня границы раздела жидкостей.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96724-25 | |||||||||||||||
| Действует | по 27.10.2030 | |||||||||||||||
| Наименование | Уровнемеры волноводные | |||||||||||||||
| Модель | АльфаФлекс | |||||||||||||||
| Модификации |
АльфаФлекс-Н51 АльфаФлекс-Н52 на испытания представлены: АльфаФлекс-Н52-ДК8-02000-ЛР21-9ДИ+И АльфаФлекс-Н52-ДД7-03000-ГР21-1ДИ АльфаФлекс-Н51-АС4-03000-ВЕ11-1ДИ АльфаФлекс-Н51-АТ4-15000-ВР11-1НВ |
|||||||||||||||
| Приказы |
№2302 от
27.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3c7f2a2c-8d62-ef58-e787-37ad89016194 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
OOO «Альфаметрикс», РОССИЯ, 450022, Республика Башкортостан, г.о. город Уфа, г. Уфа, ул. Генерала Горбатова, д. 2, офис 401
Поверка
| Методика поверки / информация о поверке |
РТ-МП-885-208-2025 Государственная система обеспечения единства измерений. Уровнемеры волноводные АльфаФлекс. Методика поверки
(с 27.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм
3 года
для уровнемеров с пределами допускаемой абсолютной погрешности свыше ±3 мм
3 года
для уровнемеров, работающих при избыточном давлении
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96724-25: Описание типа
2025-96724-25.pdf
|
Скачать | 258.1 КБ | |
|
96724-25: Методика поверки
РТ-МП-885-208-2025
2025-mp96724-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Уровнемеры волноводные АльфаФлекс (далее - уровнемеры) предназначены для непрерывного контактного измерения уровня сыпучих и жидких продуктов, уровня границы раздела жидкостей.
Описание
Принцип работы уровнемеров основан на измерении интервала времени между излучением электромагнитного импульса и получением отражённого от границы раздела сред импульса. Время прохождения электромагнитного импульса зависит от расстояния от уровнемера до границы раздела сред и диэлектрической проницаемости среды.
Уровнемеры состоят из первичного преобразователя (волновода/зонда) и электронного блока, размещенного внутри односекционного или двухсекционного корпуса, а также присоединительного штуцера и/или фланца. В зависимости от назначения и условий применения уровнемеры выпускаются с различными типами волноводов (зондов): одинарный трос, двойной трос, стержневой, коаксиальный, каркасный.
Электронный блок уровнемера может оснащаться цифровым индикатором с кнопками управления (интегрированном в корпус уровнемера или выносным) для индикации измеренного значения расстояния, уровня, значения выходного сигнала, конфигурирования уровнемера. Измерительная и диагностическая информация отображается на индикаторе (при наличии), а также передается в систему верхнего уровня с помощью цифровых протоколов связи (Modbus RTU или HART) или с помощью аналогового выходного сигнала силы постоянного тока от 4 до 20 мА.
К данному типу средств измерений относятся уровнемеры волноводные моделей АльфаФлекс-Н51 и АльфаФлекс-Н52, которые отличаются областью применения: уровнемеры АльфаФлекс-Н51 предназначены для стандартных применений, уровнемеры АльфаФлекс-Н52 предназначены для применения при сложных условиях эксплуатации (высокая температура, высокое давление), а также измерения уровня раздела жидких сред.
Уровнемеры изготавливаются в общепромышленном и взрывобезопасном исполнении.
Нанесение знака поверки на СИ не предусмотрено.
Общий вид уровнемеров представлен на рисунке 1.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится методом гравировки на маркировочную табличку, прикрепляемую на корпус уровнемера. Общий вид маркировочной таблички представлен на рисунке 2.
а)
б)

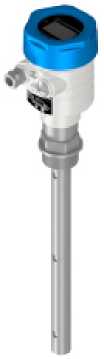

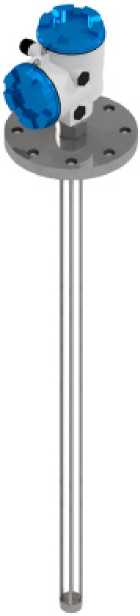

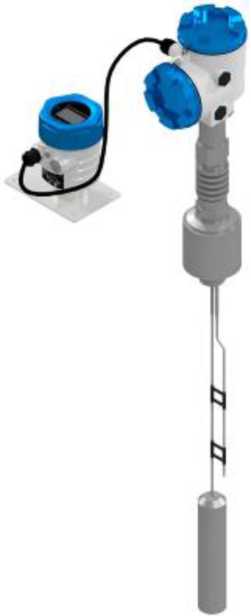

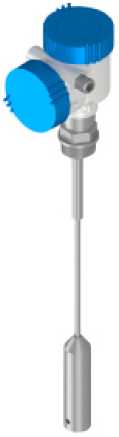

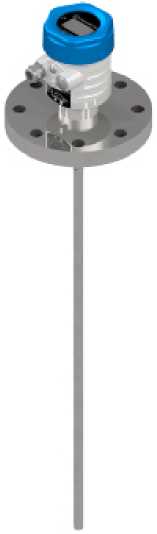

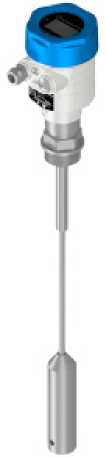

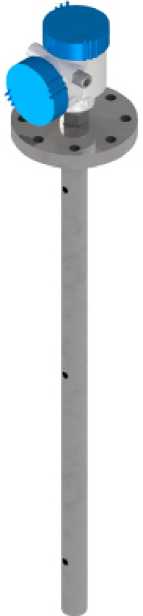

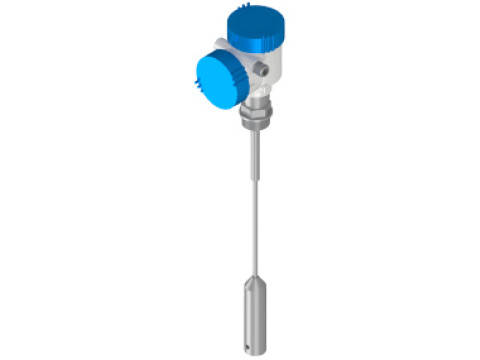

Рисунок 1 - Общий вид уровнемеров: а) АльфаФлекс-Н51, б) АльфаФлекс-Н52

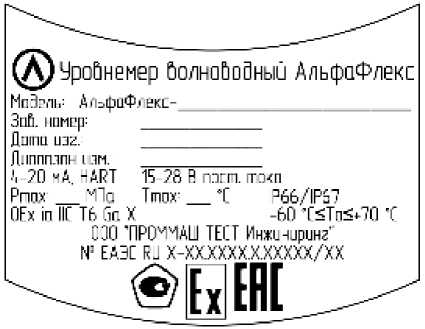

Рисунок 2 - Пример маркировочной таблички

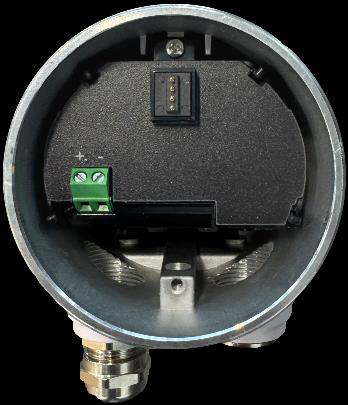

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения пломбы на крышку корпуса внутреннего электронного блока. Место нанесения пломбы указаны на рисунке 3.

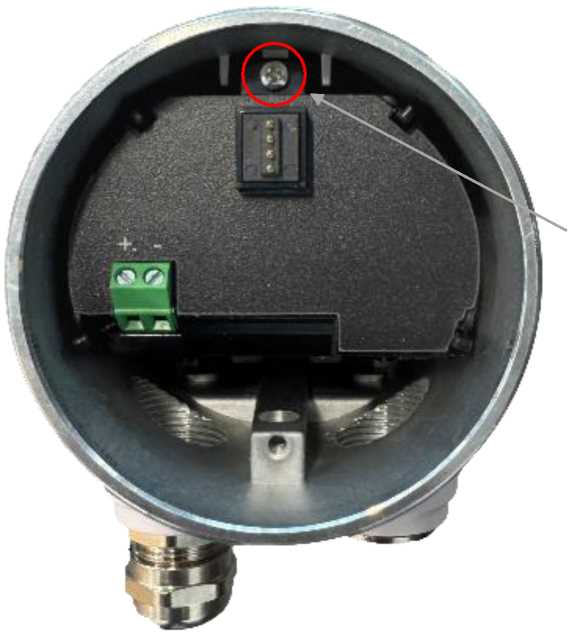

Место нанесения пломбы
Рисунок 3 - Место нанесения защитной пломбы
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для обработки измерительной информации, отображения результатов измерений на цифровом индикаторе уровнемера (при его наличии), формирования параметров выходных сигналов, передачи данных на верхний уровень.
Метрологически значимая часть ПО записана в энергонезависимую память уровнемеров, может быть изменена только на предприятии-изготовителе. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МПО |
|
Номер версии (идентификационный номер) ПО АльфаФлекс-Н51, АльфаФлекс-Н52 |
09.xx.xx |
|
Номер версии (идентификационный номер) ПО АльфаФлекс-Н52 |
5yy.xxx |
|
Примечания: 1. «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. 2. «у» может принимать значение от 0 до 9 или от A до Z и не относится к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений уровня1), м |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений уровня по цифровому индикатору или цифровому выходному сигналу2), мм |
±3; ±3,5; ±5; ±10 |
|
Пределы допускаемой абсолютной погрешности измерений уровня границы раздела жидких сред по цифровому индикатору или цифровому выходному сигналу2), мм |
±3; ±5; ±7; ±10; ±15; ±20 |
|
Пределы допускаемой приведенной (к диапазону преобразования) погрешности преобразования измеренного значения уровня в выходной токовый сигнал от 4 до 20 мА, %: - основной - дополнительной, при температуре окружающей среды отличной от (20 ± 10) °С на каждые 10 °С |
±0,03 ±0,005 |
|
1) Фактическое значение указывается в паспорте и на маркировочной табличке. 2) Фактическое значение указывается в паспорте. | |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Выходные электрические сигналы |
от 4 до 20 мА, HART, ModBus-RTU (RS- |
|
Параметры электрического питания: - напряжение питания постоянного тока, В - напряжение переменного тока, В - номинальная частота переменного тока, Гц |
от 15 до 28 от 190 до 250 50 |
|
Диапазон температур измеряемой среды1), °С |
от -196 до +450 |
|
Давление измеряемой среды1), МПа |
от -0,1 до +40 |
|
Маркировка взрывозащиты1) |
0Ex ia IIC T6 Ga Х 1Ex db IIC T6 Gb Х Ex tb IIIC T80°C Db Х |
|
Степень защиты, обеспечиваемая оболочной |
IP66 / IP67 |
|
Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды для ЖК-дисплея2), °С - относительная влажность (при температуре +40 °С), %, не более |
от -60 до +70 от -20 до +70 95 |
|
1) Фактическое значение указывается в паспорте и на маркировочной табличке. 2) Воздействие температуры окружающей среды от минус 60 °С до минус 20 °С не приводит к повреждению ЖК-дисплея, при этом показания могут быть нечитаемыми, частота обновления информации снижается. | |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
150000 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, на маркировочную табличку способом, гарантирующим его сохранение.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер волноводный |
АльфаФлекс |
1 шт. |
|
Паспорт |
ЮНСВ.003.АФ.001.ПС |
1 экз. |
|
Руководство по эксплуатации |
ЮНСВ.003.АФ.001.РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 руководства по эксплуатации ЮНСВ.003.АФ.001.РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-003-04709994-2024 «Уровнемеры серий АльфаРадар, АльфаФлекс. Технические условия».
