Термоанемометры RGK AM-40
| Номер в ГРСИ РФ: | 96725-25 |
|---|---|
| Категория: | Анемометры |
| Производитель / заявитель: | Фирма "UNI TREND TECHNOLOGY (CHINA) CO., LTD", Китай |
Термоанемометры RGK AM-40 (далее по тексту - термоанемометры или приборы) предназначены для измерений скорости воздушного потока и температуры окружающего воздуха.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96725-25 | |||||||||||||||
| Действует | по 27.10.2030 | |||||||||||||||
| Наименование | Термоанемометры | |||||||||||||||
| Модель | RGK AM-40 | |||||||||||||||
| Приказы |
№2302 от
27.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 67c7edc2-e007-4e73-42e1-1efb37d3b12a | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
UNI-TREND TECHNOLOGY (CHINA) CO., LTD, КИТАЙ, No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province 523808
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1282-207-2025 Государственная система обеспечения единства измерений. Термоанемометры RGK AM-40. Методика поверки
(с 27.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96725-25: Описание типа
2025-96725-25.pdf
|
Скачать | 188.3 КБ | |
|
96725-25: Методика поверки
РТ-МП-1282-207-2025
2025-mp96725-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Термоанемометры RGK AM-40 (далее по тексту - термоанемометры или приборы) предназначены для измерений скорости воздушного потока и температуры окружающего воздуха.
Описание
Принцип действия термоанемометров RGK AM-40 при измерении скорости воздушного потока основан на постоянном нагреве чувствительного элемента типа «обогреваемая струна» до температуры выше окружающей и непрерывном его охлаждении потоком воздуха. Постоянная температура поддерживается микропроцессором прибора. Ток нагрева пропорционален скорости потока воздуха. Принцип действия термоанемометров при измерении температуры окружающего воздуха основан на обратной зависимости электрического сопротивления чувствительного элемента термисторного типа (NTC) от температуры измеряемой среды.
Термоанемометры являются переносными микропроцессорными приборами с возможностью отображения измеряемых параметров и состоят из электронного блока с автономным питанием и присоединенного при помощи кабеля несменного измерительного зонда телескопического типа.
Электронный блок приборов выполнен в пластиковом корпусе, на лицевой панели которого расположены многофункциональный жидкокристаллический дисплей и управляющие кнопки различного назначения. На боковой стороне корпуса также расположена кнопка для удержания последних измеренных значений (функция «HOLD»). Отсек с закрывающейся крышкой для сменных элементов питания расположен на тыльной стороне корпуса термоанемометра.
Зонд изготовлен из алюминиевого сплава и оснащен пластиковой ручкой-держателем.
Заводской номер термоанемометров в виде цифрового обозначения, состоящего из арабских цифр, наносится на наклейку, прикрепляемую в нижней части тыльной стороны корпуса.
Фотография общего вида термоанемометров приведена на рисунке 1. Фотография термоанемометра в защитном футляре приведена на рисунке 2. Место нанесения заводского номера приведено на рисунке 3.
Корпус приборов может изготавливаться в разных цветовых решениях
Пломбирование термоанемометра и нанесение знака поверки на корпус электронного блока термоанемометра - не предусмотрено.

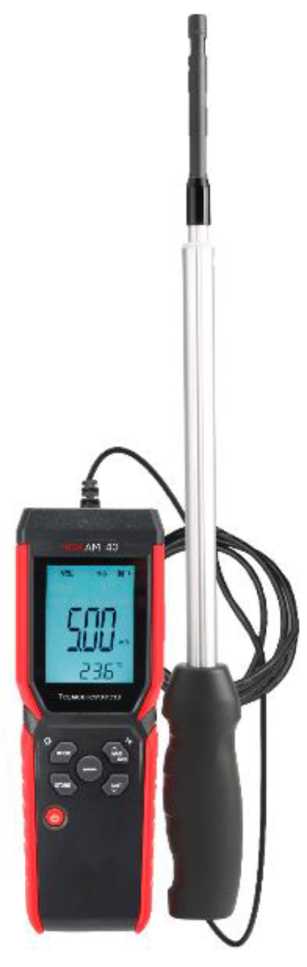

Рисунок 1 - Общий вид термоанемометра

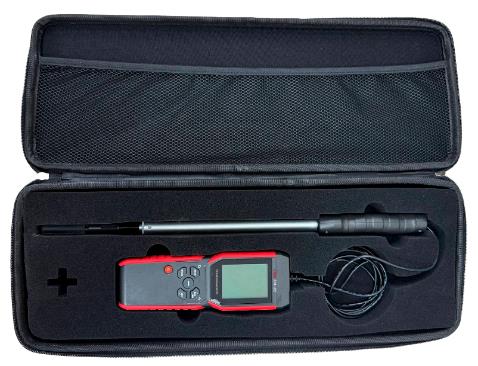

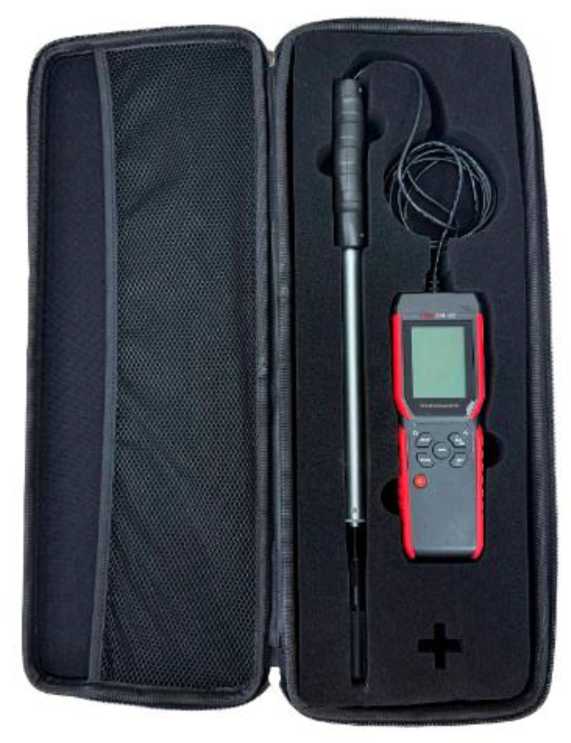

Рисунок 2 - Термоанемометр в защитном футляре

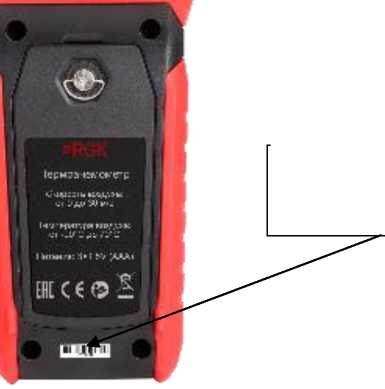

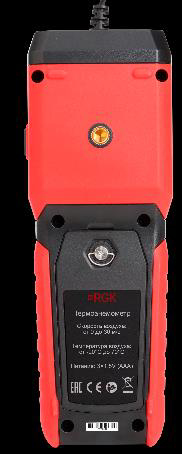

Место нанесения заводского номера
Рисунок 3 - Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) термоанемометров состоит только из встроенного, метрологически значимого, ПО.
ПО устанавливается во время производственного цикла в электронный блок термоанемометра, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Метрологические характеристики приборов нормированы с учетом влияния данного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термоанемометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий». Идентификационные данные встроенного ПО недоступны.
Технические характеристики
Метрологические и технические характеристики, а также показатели надежности термоанемометров приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/c |
от 0,1 до 30,0 |
|
Разрешающая способность ж/к дисплея термоанемометра при измерении скорости воздушного потока, м/c |
0,01 |
|
Пределы допускаемой основной абсолютной погрешности измерений скорости воздушного потока, м/с: - в диапазоне от 0,1 до 20 м/с включ. - в диапазоне св. 20 до 30 м/с |
±(0,3+0,04^V) ±(0,5+0,12-V) |
|
Диапазон измерений температуры, °С |
от -20 до +70 |
|
Разрешающая способность ж/к дисплея термоанемометра при измерении температуры, °С |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,8 |
|
Примечание: V - измеренное значение скорости воздушного потока, м/с | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
4,5 |
|
Габаритные размеры электронного блока (длинахвысотахширина), мм, не более |
181х63х40 |
|
Длина телескопического зонда, мм |
от 287 до 830 |
|
Длина соединительного кабеля, мм, не более |
2000 |
|
Масса, г, не более |
350 |
|
Рабочие условия эксплуатации для электронного блока: - температура окружающей среды, °C - относительная влажность воздуха, %, не более |
от 0 до +40 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термоанемометр |
RGK AM-40 |
1 шт. |
|
Зонд |
- |
1 шт. |
|
Элемент питания |
ААА |
3 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Защитный футляр для переноски и транспортирования |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 5 «Работа прибора» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Стандарт предприятия компании-изготовителя «UNI-TREND TECHNOLOGY (CHINA) CO., LTD», Китай.
