Счетчики электрической энергии трехфазные НЕМО3
| Номер в ГРСИ РФ: | 96736-25 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО КБ «Зикслинк», РОССИЯ, Калужская область, г. Жуков |
Счетчики электрической энергии трехфазные НЕМО3 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в сетях переменного тока промышленной частоты, частоты переменного тока, среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), среднеквадратических значений фазного/линейного напряжения переменного тока, хода часов, положительного и отрицательного отклонения напряжения переменного тока от номинального напряжения переменного тока, положительного и отрицательного отклонения частоты от номинального значения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96736-25 | |||||||||
| Действует | по 28.10.2030 | |||||||||
| Наименование | Счетчики электрической энергии трехфазные | |||||||||
| Модель | НЕМО3 | |||||||||
| Модификации |
НЕМО3 - 123456, где: 1 - Тип счетчика: НЕМО3 2 - Тип корпуса: А –для установки на DIN-рейку В –для установки в щиток С –для установки на опору ЛЭП Возможно одновременное использование букв: например, АВ –счетчик для установки на DIN-рейку с адаптером под крепление в щиток 3 - Способ передачи данных: М –Интерфейс мобильной связи: (1) – GSM/GPRS/LTE (2) – Nb-IoТ (3) – Nb-IoТ/ GSM/GPRS Р–Радиоинтерфейс: (1) –радиоинтерфейс Wi-Fi 2,4ГГц (2) –радиоинтерфейс 433 МГц (3) –радиоинтерфейс 868 МГц (4) – LoraWan (5) –радиоинтерфейс Zigbee Н– RS485 У – PLC E – Ethernet 4 - Класс точности (активная/реактивная электрическая энергия и тип подключения): Пусто –1/2 (прямого подключения) А –1/1 (прямого подключения) Т –0,5S/1 (полукосвенного/трансформаторного подключения) Т2 – 0,2S/1 (полукосвенного/трансформаторного подключения) 5 - Наличие дополнительной функции: Пусто –функция измерения тока нейтрали Е0 –без функции измерения тока нейтрали Е2 –функция контроля энергии нейтрали 6 - Наличие реле управления нагрузкой: Пусто –присутствует К0 –отсутствует на испытания представлены: НЕМО3-АР1Т2 (57,7 В; 5 (10) А)) НЕМО3-АР1А (230 В; 5 (100) А)) |
|||||||||
| Приказы |
№2320 от
28.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 47217b58-07e7-d441-c4eb-e76c91d64723 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО КБ «Зикслинк», РОССИЯ, 249192, Калужская область, г. Жуков, ул. Юбилейная, д. 8а
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-101-25 Государственная система обеспечения единства измерений. Счетчики электрической энергии трехфазные НЕМО3. Методика поверки
(с 28.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
10 лет
для счетчиков классов точности 0,2S и 0,5S
16 лет
для счетчиков классов точности 1 и 2
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96736-25: Описание типа
2025-96736-25.pdf
|
Скачать | 170.1 КБ | |
|
96736-25: Методика поверки
МП-НИЦЭ-101-25
2025-mp96736-25.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Счетчики электрической энергии трехфазные НЕМО3 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в сетях переменного тока промышленной частоты, частоты переменного тока, среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), среднеквадратических значений фазного/линейного напряжения переменного тока, хода часов, положительного и отрицательного отклонения напряжения переменного тока от номинального напряжения переменного тока, положительного и отрицательного отклонения частоты от номинального значения.
Описание
Принцип действия счетчиков основан на вычислении действующих значений силы тока и напряжения, активной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).
Счетчики могут использоваться как автономно, так и в автоматизированных информационных измерительных системах учета электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Счетчики имеют в своем составе датчики тока и напряжения, внутренние часы, специальный измерительный преобразователь, микроконтроллер, энергонезависимую память, источник питания, жидкокристаллический индикатор для просмотра информации, кнопки управления, световые индикаторы, интерфейсы связи (в соответствии с условным обозначением), оптический порт, оснащены отключающим реле. Счетчики имеют возможность аппаратной блокировки внутреннего реле включения/отключения нагрузки. В счетчики дополнительно могут устанавливаться взаимозаменяемые блоки ввода-передачи данных.
Конструктивно счетчики выполнены в пластмассовом корпусе. Конструкция счетчиков соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчиков, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава. Дополнительные контакты клеммной колодки предназначены для импульсных выходов и цифровых интерфейсов. На передней панели счетчиков расположена кнопка управления режимами индикации дисплея.
Сила тока и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.
Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через соответствующие интерфейсы связи, оптический порт, дополнительный блок ввода-передачи данных и выводит информацию на дисплей.
Длительность сохранения в памяти счетчиков информации (измерительных данных, параметров настройки, программ) при отключении питания, не менее 30 лет. Счетчики обеспечивают в режиме реального времени измерение и расчёт следующих параметров:
- активной и реактивной электроэнергии в двух направлениях (прием, отдача);
- среднеквадратических значений фазных напряжений переменного тока;
- линейных напряжений;
- среднеквадратических значений силы переменного тока по каждой фазе;
- тока в нейтрали;
- активная, реактивная и полная электрическая мощность по каждой фазе;
- коэффициента электрической мощности по каждой фазе;
- соотношения реактивной и активной электрической мощности по каждой фазе;
- частота сети переменного тока;
- небаланса суммы фазных токов и тока в нулевом проводе;
- положительного и отрицательного отклонения напряжения по классу S с допусками в части измерения напряжения (ГОСТ 32144-2013, ГОСТ 30804.4.30-2013).
Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчиков.
Счетчики оснащены энергонезависимыми часами реального времени (RTC) и календарем, с резервной батареей питания, обеспечивающие внешнюю ручную и автоматическую коррекцию времени.
С помощью программного обеспечения возможно осуществление настройки параметров счетчиков, а также считывание данных, при этом связь компьютера со счетчиками может осуществляться как через оптический выход, так и через интерфейсы связи. Для осуществления мер безопасности и надежности перед настройкой параметров счетчиков необходимо пройти процедуру идентификации.
Заводской номер, идентифицирующий каждый экземпляр счетчика, наносится на переднюю панель счетчика методом лазерной печати в виде цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2 - 5. Допускается незначительная вариативность цветовой гаммы корпусов счетчиков, расположения маркировки на корпусах всех модификаций, степени прозрачности клеммных крышек корпуса относительно общих видов, представленных на рисунках 2 - 5. Способ ограничения доступа к местам настройки (регулировки) - пломба с оттиском знака поверки, пломба с оттиском энергоснабжающей организации.
С труктура условного обозначения модификаций счетчиков представлена на рисунке 1.
1 2 3 4 5 6
НЕМО3 - х х х х х
Пример записи - НЕМО3-АР1
|
Позиция |
Описание |
|
1 |
Тип счетчика: НЕМО3 |
|
2 |
Тип корпуса: А - для установки на DIN-рейку; В - для установки в щиток; С - для установки на опору ЛЭП Возможно одновременное использование букв: например, АВ - счетчик для установки на DIN-рейку с адаптером под крепление в щиток |
|
3 |
Способ передачи данных: М - Интерфейс мобильной связи: 1 - GSM/GPRS/LTE; 2 - Nb-IoT; 3 - Nb-IoT/ GSM/GPRS Р - Радиоинтерфейс: 1 - радиоинтерфейс Wi-Fi 2,4ГГц; 2 - радиоинтерфейс 433 МГц; 3 - радиоинтерфейс 868 МГц; 4 - LoraWan; 5 - радиоинтерфейс Zigbee Н - RS485; У - PLC; E - Ethernet При наличии нескольких способов передачи данных допускается указывать несколько обозначений |
|
4 |
Класс точности (активная/реактивная электрическая энергия и тип подключения): Пусто - 1/2 (прямого подключения); А - 1/1 (прямого подключения); Т - 0,5S/1 (полукосвенного/трансформаторного подключения); Т2 - 0,2S/1 (полукосвенного/трансформаторного подключения) |
|
5 |
Наличие дополнительной функции: Пусто - функция измерения тока нейтрали; Е0 - без функции измерения тока нейтрали; Е2 - функция контроля энергии нейтрали |
|
6 |
Наличие реле управления нагрузкой: Пусто - присутствует; КО - отсутствует |
Рисунок 1 - Структура условного обозначения модификаций счетчиков

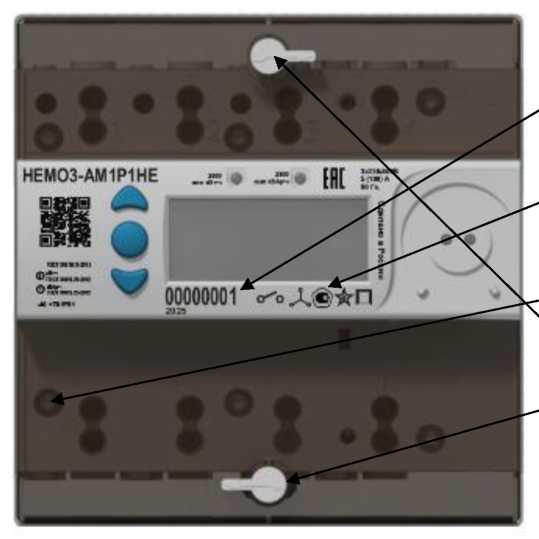

Место нанесения
заводского номера
Место нанесения знака
утверждения типа
Пломба с нанесением знака поверки (под крышкой)
Пломбы энергоснабжающей организации
Рисунок 2 - Общий вид счетчиков в корпусе А с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

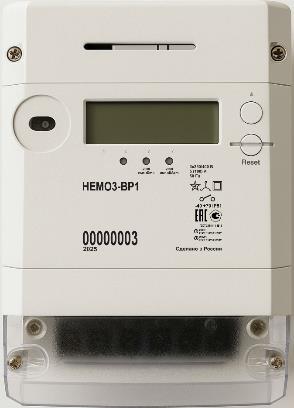

НЕМОЗ-ВР1
Пломба с нанесением знака поверки (под крышкой)
Место нанесения заводского номера
Место нанесения знака утверждения типа
Пломба энергоснабжающей организации

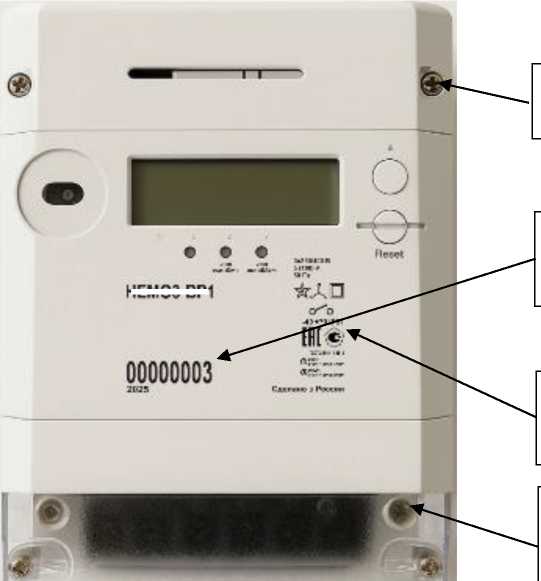

Рисунок 3 - Общий вид счетчиков в корпусе В с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа
Пломба с нанесением знака поверки
Пломба энергоснабжающей организации
Рисунок 4 - Общий вид счетчиков в корпусе С с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки.
ПО является метрологически значимым.
Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные метрологически значимого ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Тинкер |
|
Номер версии (идентификационный номер) ПО, не ниже |
FW 2.0.17 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Классы точности: - по активной энергии ГОСТ 31819.22-2012 - по активной энергии ГОСТ 31819.21-2012 - по реактивной энергии ГОСТ 31819.23-2012 |
0,2S; 0,5S 1 1; 2 |
|
Номинальное фазное (линейное) напряжение Uф.ном(Uл.ном), В |
3x57,7(100); 3x230(400) |
|
Базовый ток Iб (максимальный Iмакс) ток, А |
10(100); 5(60); 5(80); 5(100) |
|
Номинальный ток Iном (максимальный ток Iмакс), А |
1(7,5);5(7,5); 5(10) |
|
Стартовый ток, А: - ГОСТ 31819.21-2012 - ГОСТ 31819.22-2012 - ГОСТ 31819.23-2012 - класс точности счетчика 1/2 - непосредственное - через трансформаторы |
0,004^ Iб 0,001-1ном 0,004^ Ig/0,005- Iб 0,002^ Iном/- |
|
Номинальное значение частоты измерительной сети счетчика, Гц |
50 |
|
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,05 |
|
Погрешность хода часов при включенном питании и при питании от встроенной батареи, с/сутки |
±5,0 |
|
Диапазон измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), А: - для модификации без индекса и с индексом «А» в коде условного обозначения позиции 4 - для модификации с индексом «Т» или «Т2» в коде условного обозначения позиции 4 |
от 0,05-1б до Iмакс от 0,02^ Iном до Iмакс |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), % |
±1,0 |
|
Диапазон измерений среднеквадратических значений фазного/линейного напряжения переменного тока, В |
от 0,7' Uф.ном/Uл.ном до 1,3' Uф.ном/Uл.ном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного/линейного напряжения переменного тока, % |
±1,0 |
|
Диапазон измерений положительного отклонения напряжения переменного тока 6 U(+), % от Uном |
от 0 до +20 |
|
Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения переменного тока 6 U (+), % от Uном |
±1,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений отрицательного отклонения напряжения переменного тока 6 U (-), % от Uном |
от 0 до -20 |
|
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения переменного тока 6 U (-), % от Uном |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений положительного и отрицательного отклонения частоты в диапазоне ±7,5 Гц от номинального значения fЮМ) Гц |
±0,05 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт^ч) |
400, 800, 1000, 1600, 2500, 10000 |
|
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар^ч) |
400, 800, 1000, 1600, 2500, 10000 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не менее |
1; 0,1; 0,01 |
|
Полная мощность, потребляемая каждой цепью тока при базовом токе, ВА, не более |
0,3 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В^А (Вт), не более |
10 (2) |
|
Длительность хранения информации при отключении питания, лет, не менее |
30 |
|
Срок службы батареи, лет, не менее |
16 |
|
Число тарифов, не более |
8 |
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее |
36 |
|
Глубина хранения значений электрической энергии на начало суток, не менее |
128 |
|
Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее |
254 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, минут |
30 |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток, не менее |
128 |
|
Количество записей в журнале событий, не менее |
1000 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015: для модификации с индексом «А» в коде условного обозначения для модификации с индексом «В» в коде условного обозначения для модификации с индексом «С» в коде условного обозначения |
IP51 IP51 IP54 |
|
Скорость обмена информацией по интерфейсам, бит/с, не менее |
1200 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: для модификации с индексом «А» в коде условного обозначения для модификации с индексом «В» в коде условного обозначения для модификации с индексом «С» в коде условного обозначения |
143х142х70 290x170x85 199x170x84 |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений: | |
|
температура окружающей среды, °С |
от -45 до +70 |
|
относительная влажность при температуре +25 °C, % |
до 95 |
|
атмосферное давление, кПа |
от 96 до 104 |
|
Масса, кг, не более: | |
|
для модификации с индексом «А» в коде условного обозначения |
1,5 |
|
для модификации с индексом «В» в коде условного обозначения |
2,2 |
|
для модификации с индексом «С» в коде условного обозначения |
1,3 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
35 |
|
Средняя наработка на отказ, ч |
350000 |
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии трехфазный |
НЕМО 3 |
1 шт. |
|
Руководство по эксплуатации (корпус «А») |
10847140.411152.013 РЭ |
1 экз. |
|
Руководство по эксплуатации (корпуса «В» и «С») |
10847140.411152.014 РЭ |
1 экз. |
|
Паспорт |
10847140.411152.004 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.5 «Принцип измерения» документов 10847140.411152.013 РЭ «Счетчики электрической энергии трехфазные НЕМО3. Руководство по эксплуатации (корпус «А»)» и 10847140.411152.014 РЭ «Счетчики электрической энергии трехфазные НЕМО3. Руководство по эксплуатации (корпуса «В» и «С»)».
Нормативные документы
Приказ Росстандарта от 23.07.2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 6.12, п. 6.13;
ТУ 26.51.63-003-10847140-2025 «Счетчики электрической энергии трехфазные НЕМО3. Технические условия».
