Штангенциркули специальные INSIZE
| Номер в ГРСИ РФ: | 96747-25 |
|---|---|
| Категория: | Штангенциркули |
| Производитель / заявитель: | Фирма "Insize Co., Ltd.", Китай |
Штангенциркули специальные INSIZE (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, измерений глубин пазов, выемок, канавок, проточек, ширины пазов, выступов, высоты уступов, толщины стенок труб, дисковых и барабанных тормозов, диаметров барабанных тормозов и торцевых канавок на уплотнительных фланцах, расстояний между центрами отверстий и между центрами отверстий и ребром изделий, выполнения разметочных работ.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96747-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 29.10.2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Штангенциркули специальные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | INSIZE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
1120-150A 1120-1501 1120-200A 1120-2001 1120-300A 1120-3001 1120-500 1120-5001 1120-5002 1120-150AWL 1120-1501WL 1120-200AWL 1120-2001WL 1120-300AWL 1120-3001WL 1120-500WL 1120-5001WL 1120-5002WL 1120-150B 1120-200B 1120-300B 1120-150P 1121-150A 1121-1501 1121-200A 1121-2001 1121-300A 1121-3001A 1121-500A 1121-5001 1121-5002 1121-150AWL 1121-1501WL 1121-200AWL 1121-2001WL 1121-300AWL 1121-3001AWL 1121-500AWL 1121-5001WL 1121-5002WL 1121-150B 1121-200B 1121-300B 1122-150 1122-150WL 1122-200 1122-200WL 1122-300 1122-300WL 1123-150A 1123-200A 1123-300A 1123-150AWL 1123-200AWL 1124-300A 1124-300AWL 1125-600 1125-600WL 1125-1000 1125-1000WL 1128-200 1128-200WL 1129-300 1129-300WL 1138-200 1138-200WL 1161-150A 1161-150AWL 1162-125A 1162-125AWL 1164-200 1164-300 1164-200WL 1164-300WL 1167-150A 1167-150AWL 1168-300A 1168-300AWL 1172-200 1172-200WL 1176-150 1176-200 1176-150WL 1176-200WL 1176-150P 1177-200 1177-300 1177-500 1177-1000 1177-1500 1177-200WL 1177-300WL 1177-500WL 1178-300 1178-300WL 1178-300P 1179-300 1179-600 1179-1000 1179-300WL 1179-600WL 1184-150 1184-200 1184-300 1184-150A 1184-200A 1184-300A 1185-150A 1185-200A 1185-300A 1185-150AWL 1185-200AWL 1185-300AWL 1186-150A 1186-200A 1186-300A 1186-150AWL 1186-200AWL 1186-300AWL 1187-150A 1187-200A 1187-300A 1187-500A 1187-150AWL 1187-200AWL 1187-300AWL 1187-500AWL 1191-150 1191-150В 1191-150WL 1191-150ВWL 1192-150A 1192-200A 1192-300A 1192-500A 1192-1000A 1192-1500A 1192-150AWL 1192-200AWL 1192-300AWL 1192-500AWL 1199-150 1199-200 1199-300 1262-150A 1520-150 1520-200 1520-300 1520-150WL 1520-200WL 1520-300WL 1520-150P 1520-1501P 1524-200 1524-300 1524-200WL 1524-300WL 1525-300 1525-3001 1525-500 1525-1000 1525-1500 1525-300WL 1525-3001WL 1525-500WL 1526-200 1526-200WL 1527-3001 1527-3001WL 1528-3001 1528-3001WL 1530-300 1530-300WL 1530-500 1530-500WL 1532-200 1532-200WL 1533-150 1533-200 1533-500 1533-150WL 1533-200WL 1533-500WL 1534-200 1534-200WL 1535-100 1535-100WL 1536-300 1536-300WL 1538-300 7203-300A 1291-150 1338-150 1338-200 1338-300 1521-150 1521-1501 1521-1502 1521-200 1521-2001 1521-2002 1521-300 1521-3001 1521-3002 1521-150WL 1521-1501WL 1521-1502WL 1521-200WL 1521-2001WL 1521-2002WL 1521-300WL 1521-3001WL 1521-3002WL 1376-150 1376-200 1376-300 7202-200А |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2327 от
29.10.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4028d5fa-5f77-6ce6-d46f-8fb1b8df1a6a | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
INSIZE CO., LTD, КИТАЙ, 80 Xiangyang Road, Suzhou New District, 215009
Поверка
| Методика поверки / информация о поверке |
МП-755-2025 Государственная система обеспечения единства измерений. Штангенциркули специальные INSIZE. Методика поверки
(с 29.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 52 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96747-25: Описание типа
2025-96747-25.pdf
|
Скачать | 1.5 MБ | |
|
96747-25: Методика поверки
МП-755-2025
2025-mp96747-25.pdf
|
Скачать | 5.5 MБ |
Описание типа
Назначение
Штангенциркули специальные INSIZE (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, измерений глубин пазов, выемок, канавок, проточек, ширины пазов, выступов, высоты уступов, толщины стенок труб, дисковых и барабанных тормозов, диаметров барабанных тормозов и торцевых канавок на уплотнительных фланцах, расстояний между центрами отверстий и между центрами отверстий и ребром изделий, выполнения разметочных работ.
Описание
Принцип действия штангенциркулей с отчетом по нониусу основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отчетом по круговой шкале основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей с цифровым отсчетным устройством основан на преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству, варианты исполнения которого представлены на рисунке 73. Имеется возможность установки нуля в любой точке диапазона измерений.
Оцифровка шкалы на штанге штангенциркулей начинается с нулевой отметки, штангенциркули с цифровым отсчетным устройством могут иметь разметку шкалы на штанге в виде делений с оцифровкой или только в виде делений разметки (рисунок 72).
Штангенциркули с цифровым отсчетным устройством изготавливаются в следующих модификациях:
- 1161, 1164, 1172, 1185, 1187, 1533, 1535 - для измерений наружных размеров односторонние;
- 1162 - для измерений наружных размеров односторонние с глубиномером;
- 1184 - для измерений наружных размеров и высоты уступов двусторонние с глубиномером;
- 1120, 1121, 1122, 1123, 1178, 1520, 1538 - для измерений внутренних размеров односторонние;
- 1128, 1176 - для измерений внутренних размеров двусторонние;
- 1124, 1125, 1527, 1528, 1530 - для измерений наружных и внутренних размеров односторонние;
- 1129, 1167, 1168, 1186, 1536 - для измерений наружных и внутренних размеров двусторонние;
- 1138, 1191, 1526, 1532, 1534 - для измерений наружных и внутренних размеров двусторонние с глубиномером;
- 1177, 1192, 1524 - для измерений расстояний между отверстиями и между отверстием и плоскостью односторонние;
- 1521, 1525 - для измерений расстояний между отверстиями и между отверстием и плоскостью двусторонние;
- 1179 - для измерений диаметров торцевых канавок на уплотнительных фланцах односторонние.
Штангенциркули с отсчетом по нониусу изготавливаются в следующих модификациях:
- 1262 - для измерений внутренних размеров односторонние;
- 1199 - для измерений внутренних размеров двусторонние;
- 1291 - для измерений наружных и внутренних размеров двусторонние с глубиномером;
- 7202, 7203 - для проведения разметочных работ односторонние.
Штангенциркули с отсчетом по круговой шкале изготавливаются в следующих модификациях:
- 1376 - для измерений внутренних размеров двусторонние, с глубиномером;
- 1338 - для измерений наружных и внутренних размеров двусторонние, с глубиномером.
В зависимости от модификации штангенциркули отличаются: диапазоном измерений размеров, значением отсчета по нониусу (при его наличии), значением длины вылета губок для внутренних и/или наружных измерений, формой и размерами измерительных поверхностей, пределами допускаемой абсолютной погрешности, наличием или отсутствием глубиномера, и рядом других конструктивных особенностей, связанных с особенностями применения.
Штангенциркули с отсчетом по нониусу состоят из штанги, рамки (двух рамок для модификации 7203), зажимающего элемента (двух элементов для модификации 7203), приводного ролика, губок для измерений наружных и/или внутренних размеров, разметочных губок (модификации 7202, 7203), глубиномера (при его наличии).
Штангенциркули с отчетом по круговой шкале состоят из штанги, рамки с круговой шкалой, зажимающего элемента, приводного ролика, глубиномера и губок для измерений наружных и/ или внутренних размеров.
Штангенциркули с цифровым отсчетным устройством состоят из штанги, рамки с цифровым отчетным устройством, зажимающего элемента (кроме модификации 1162), приводного ролика (модификация 1184) или рамки микроподачи (модификация 1120 исполнения 500, 5001, 5002, 500WL, 5001WL, 5002WL; модификация 1121 исполнения 500А, 5001, 5002, 500AWL, 5001WL, 5002WL; модификация 1123 исполнения 300А; модификация 1125 исполнения 600, 1000, 600WL, 1000WL; модификация 1177 исполнения 500, 1000, 1500, 500WL; модификация 1179 исполнения 600, 1000, 600WL; модификация 1185 исполнения 300А, 300AWL; модификация 1187 исполнения 300А, 500А, 300AWL, 500AWL; модификация 1192 исполнения 500А, 1000А, 1500А, 500AWL; модификация 1525 исполнения 500, 1000, 1500, 500WL; модификация 1533 исполнения 500, 500WL; модификация 1536 исполнения 300, 300WL), упоров для измерений на фиксированной высоте (модификация 1538), сменных наконечников различной формы (модификации 1124, 1125, 1526, 1527, 1528, 1530), губок для измерений наружных и/или внутренних размеров, высоты уступов, расстояний между центрами отверстий и/или отверстием и плоскостью и/или диаметров торцевых канавок на уплотнительных фланцах, глубиномера (при его наличии). На рамке с цифровым отсчетным устройством находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркуля с цифровым отсчетным устройством осуществляется от встроенного источника питания.
Штангенциркули с цифровым отсчетным устройством в зависимости от исполнения могут иметь в обозначении следующие дополнительные буквы латинского алфавита:
WL - означает наличие встроенной беспроводной передачи измеренных данных;
А, B, P - часть маркировки изготовителя.
Штангенциркули с отсчетом по нониусу в зависимости от исполнения могут иметь в обозначении следующие дополнительные буквы латинского алфавита:
А - часть маркировки изготовителя.
Серийный номер в виде цифрового или буквенно-цифрового обозначения, наносится на лицевую или оборотную сторону штанги штангенциркуля или на оборотную сторону рамки с цифровым отсчетным устройством методом лазерной гравировки в местах, указанных на рисунке 74, что обеспечивает идентификацию каждого экземпляра в течении всего срока эксплуатации.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Штангенциркули в процессе эксплуатации не предусматривают механических регулировок.

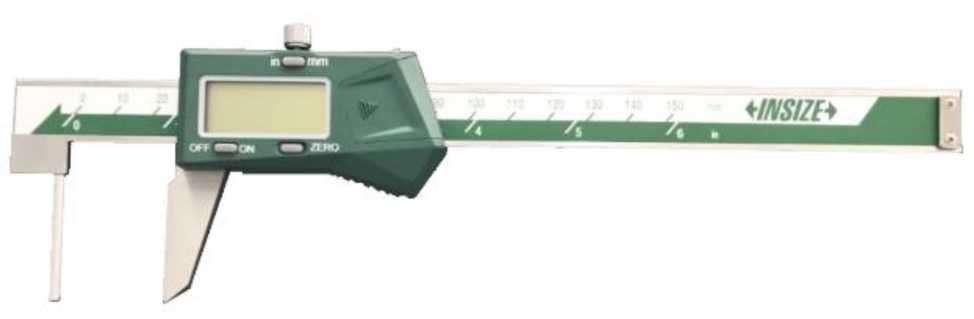

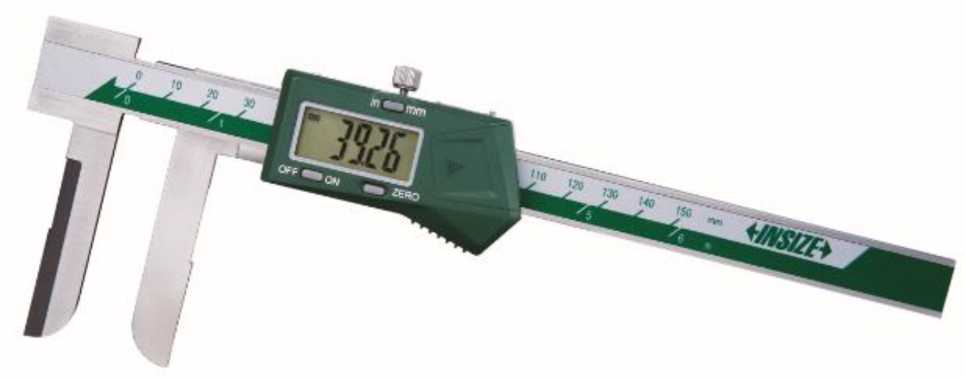

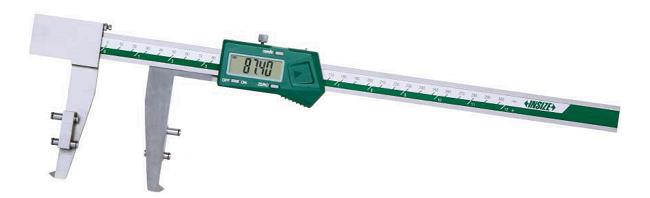

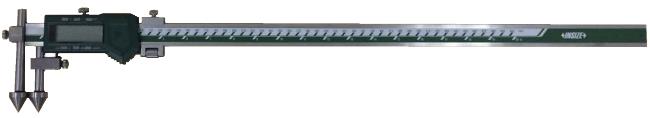

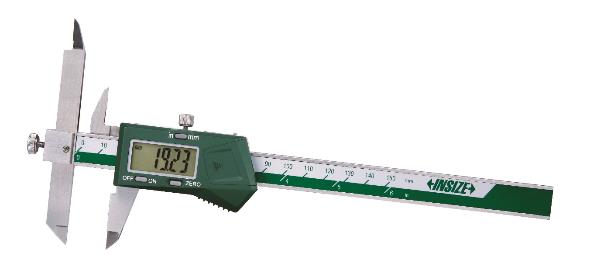

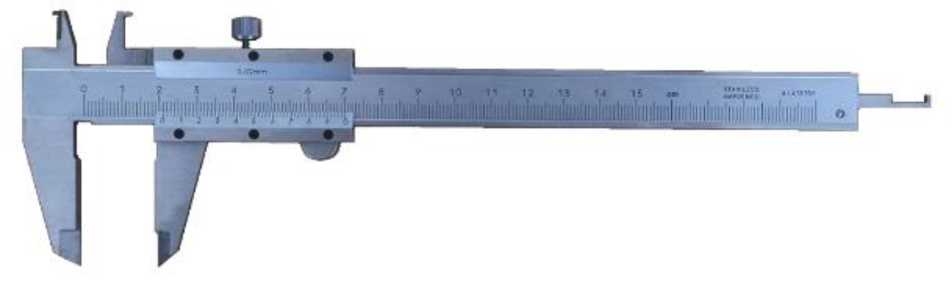

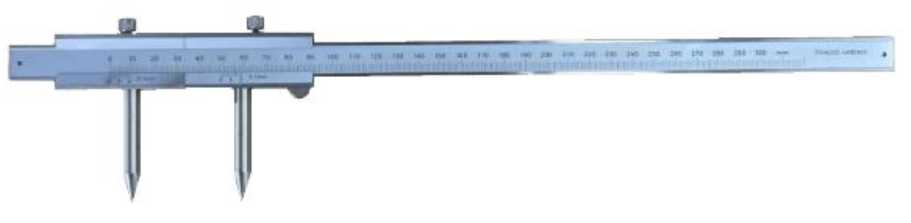

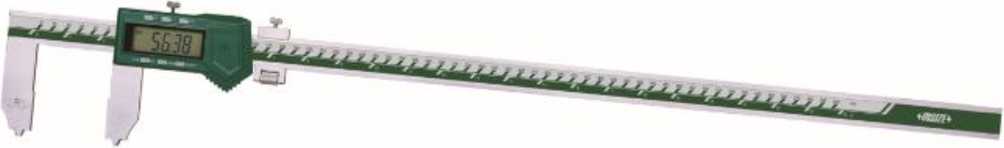

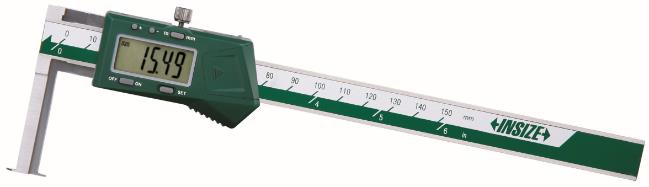

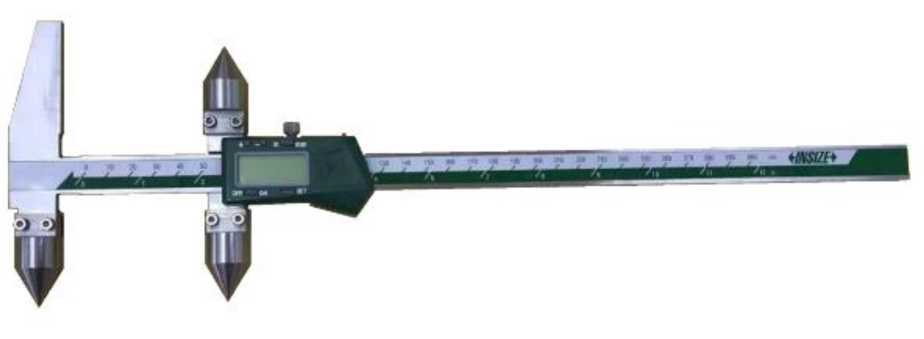

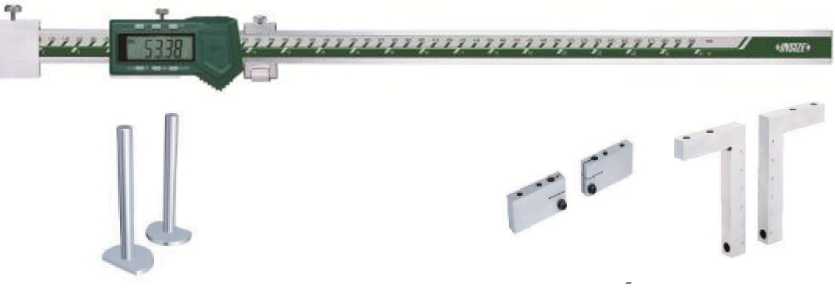

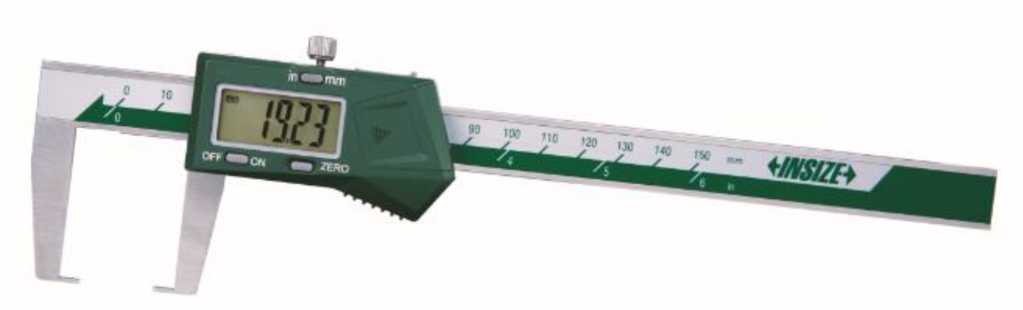

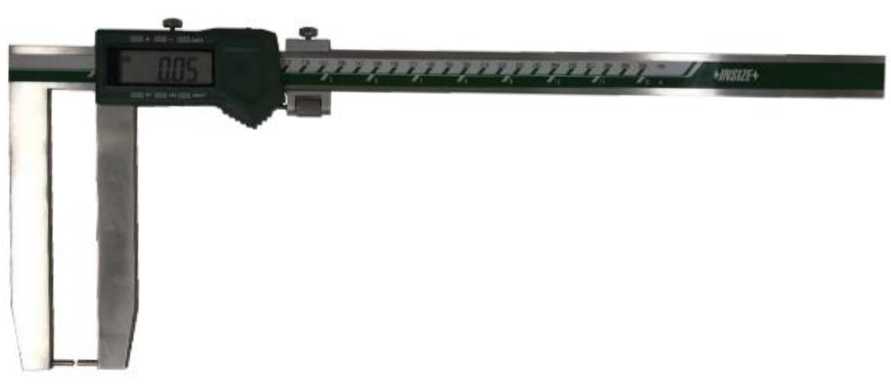

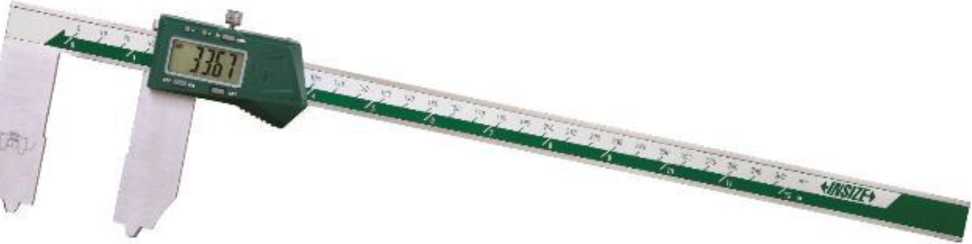

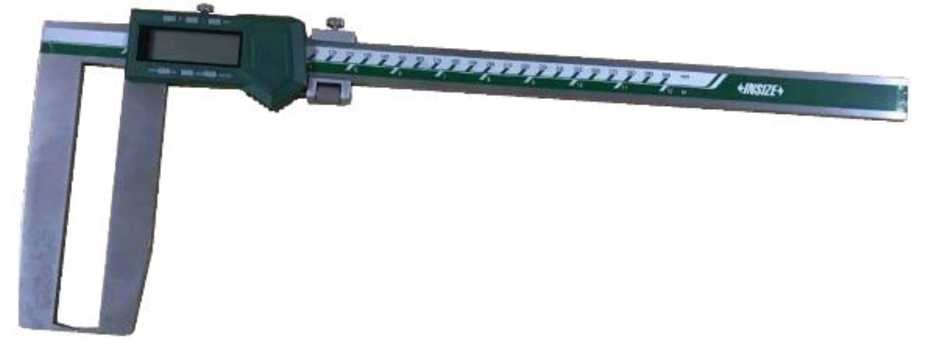

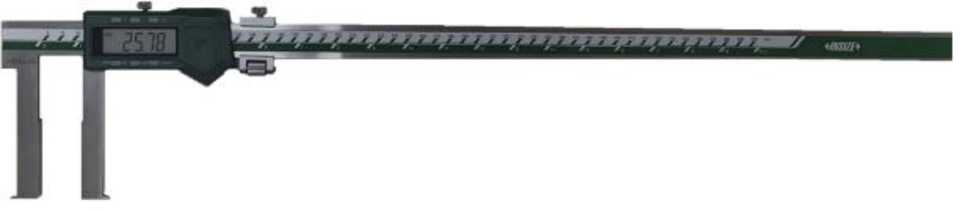

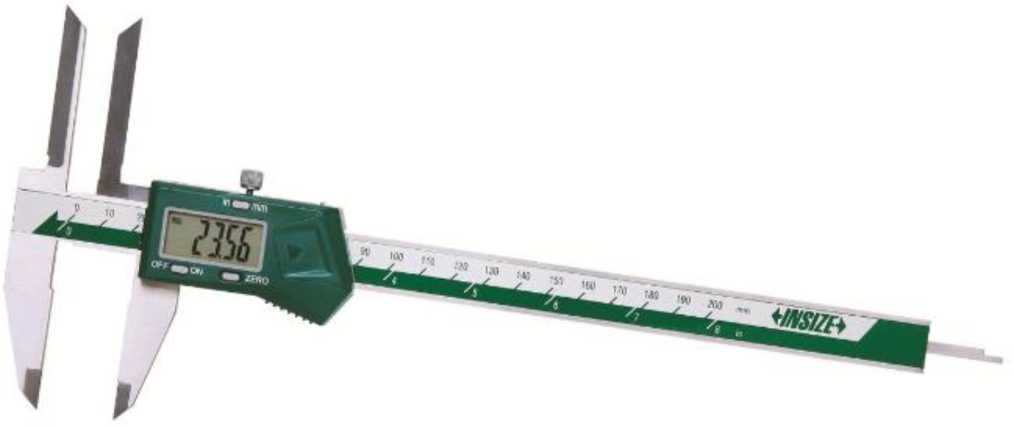

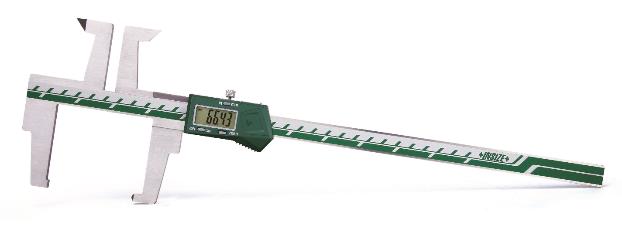

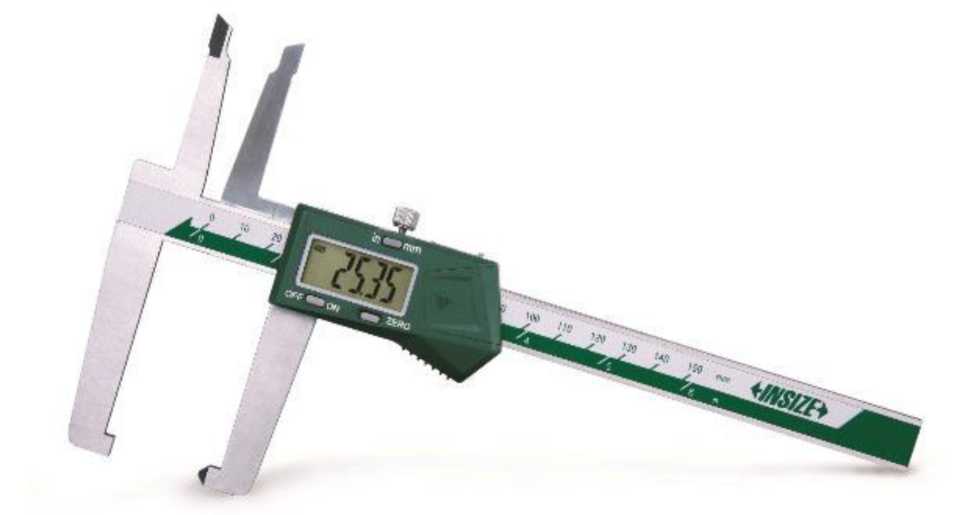

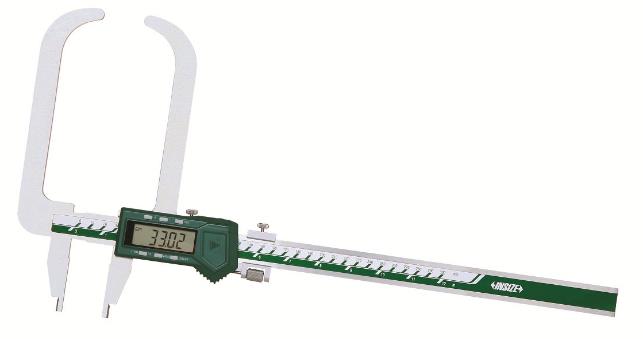

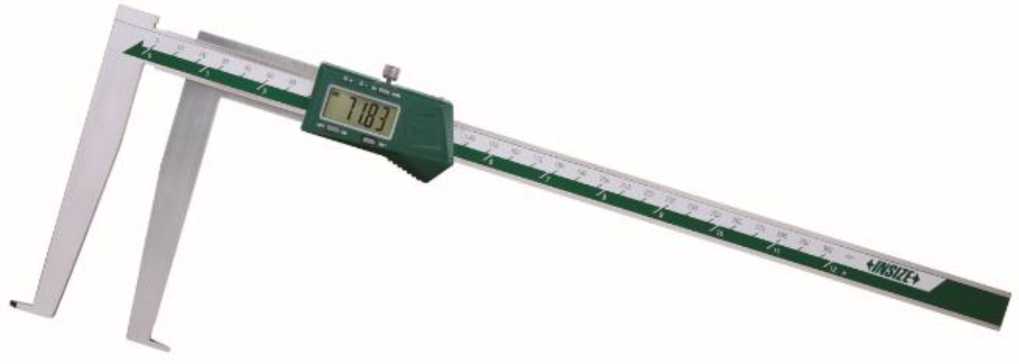

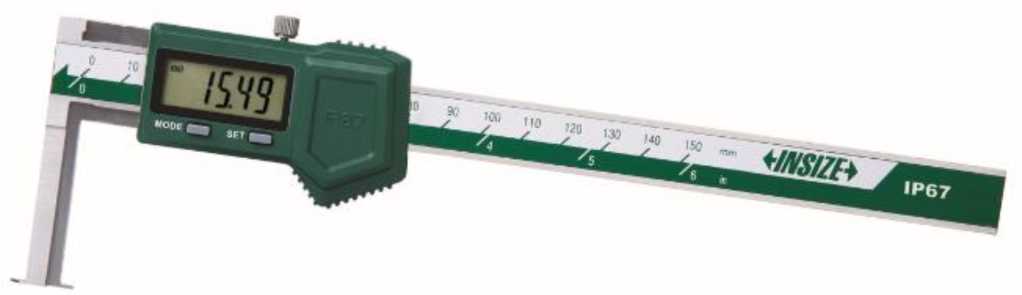

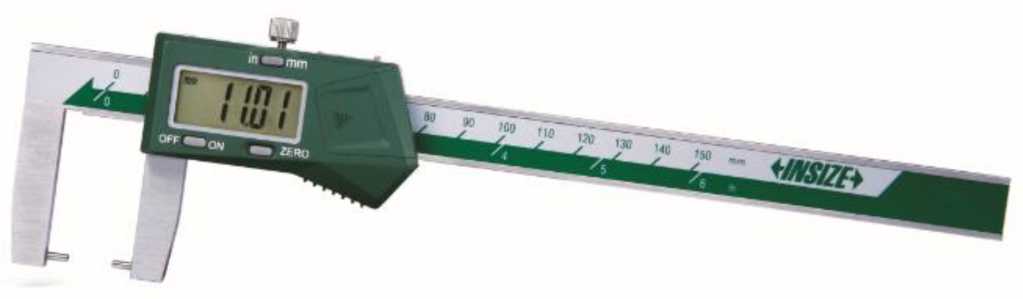

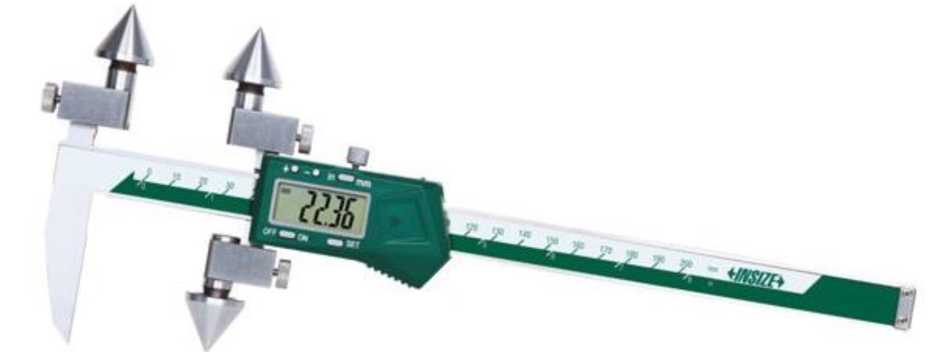

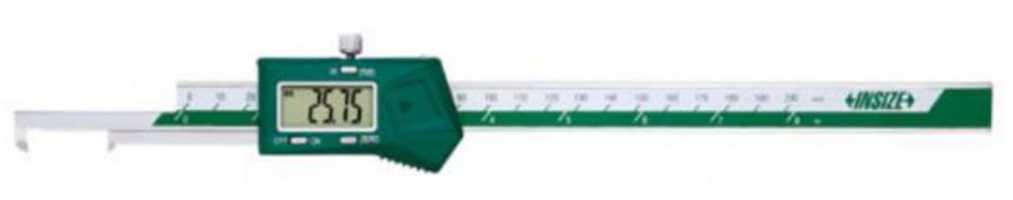

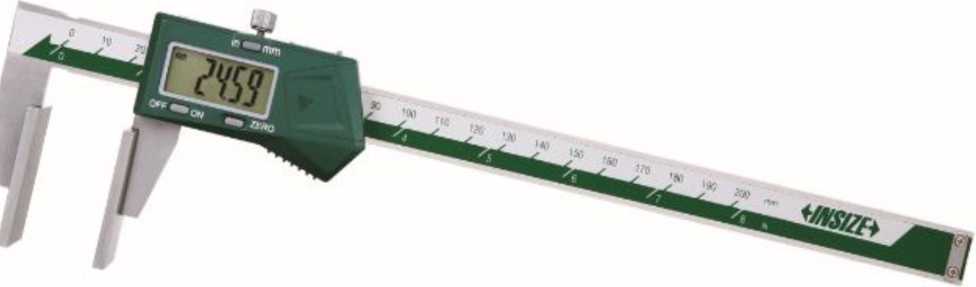

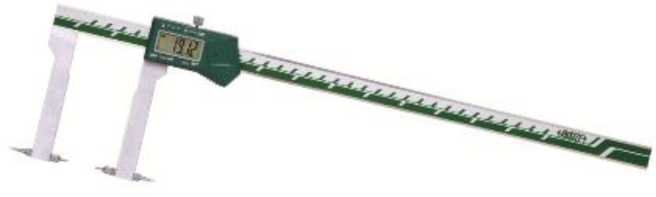

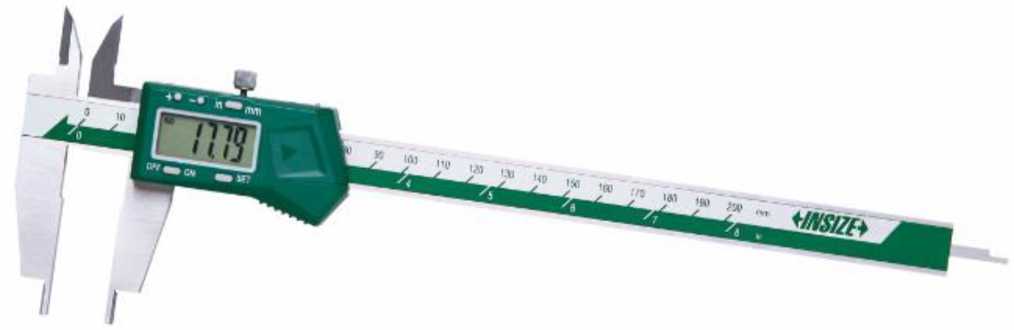

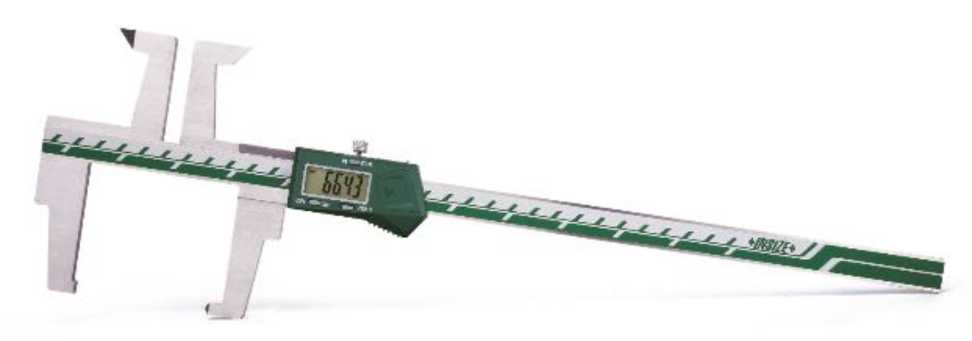

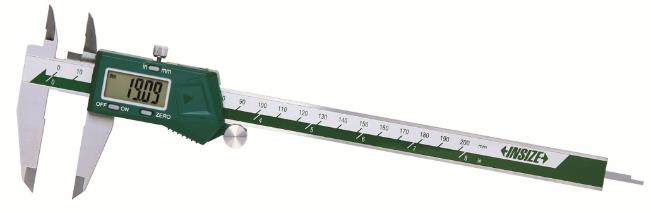

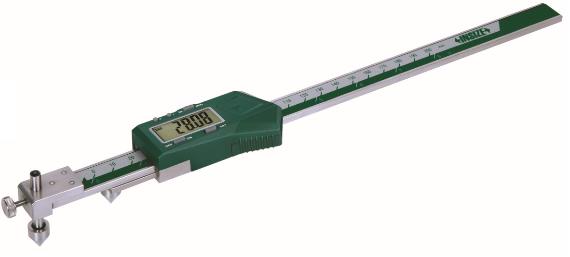

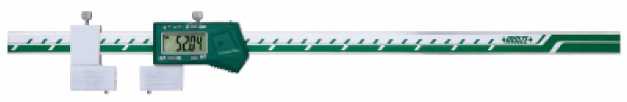

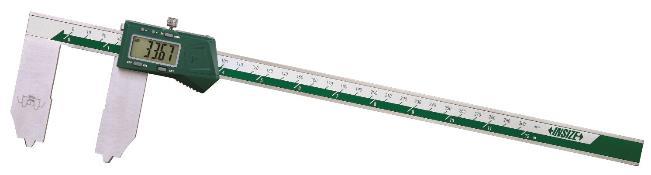

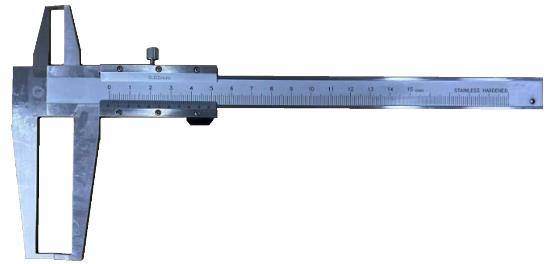

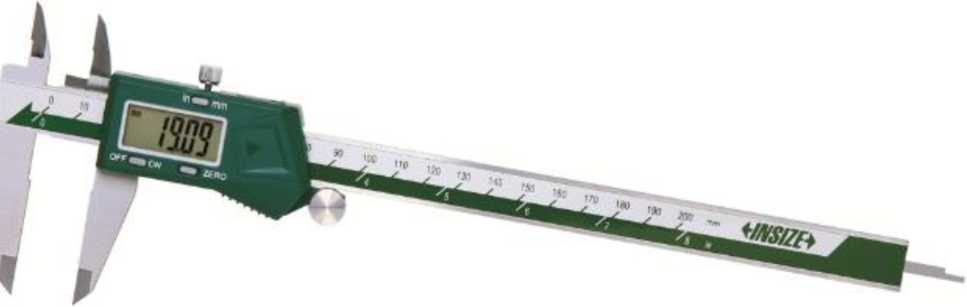

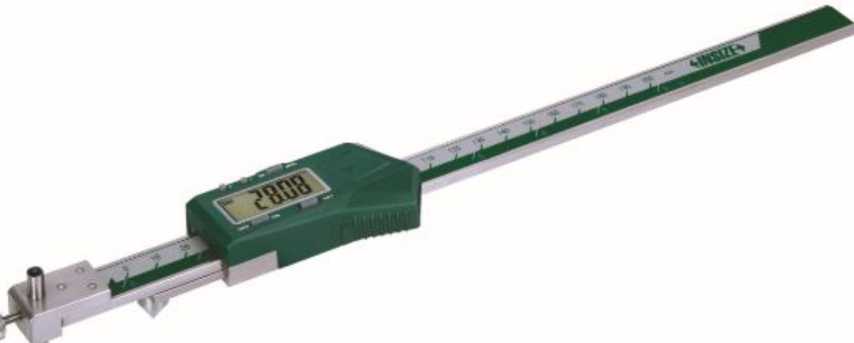

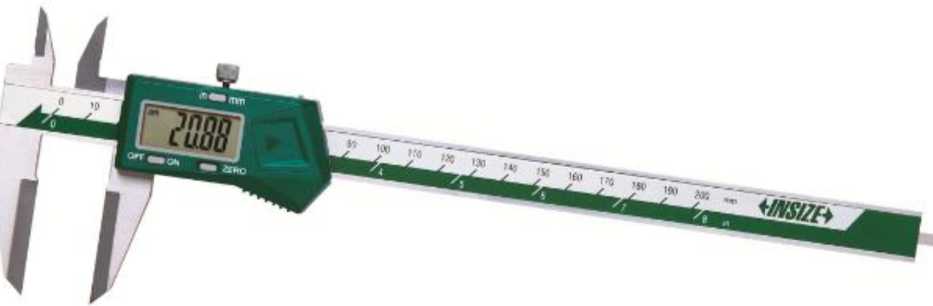

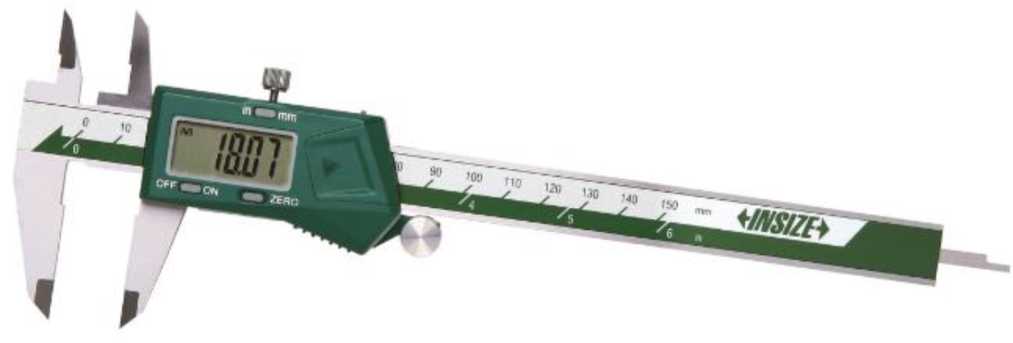

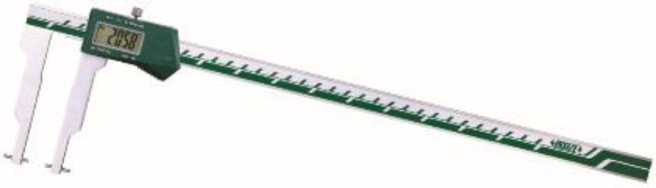

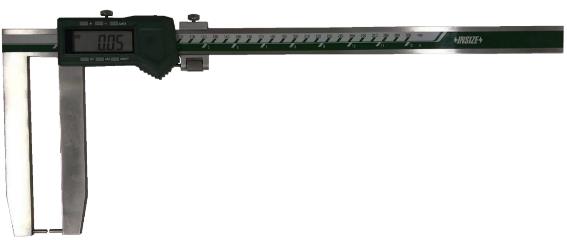

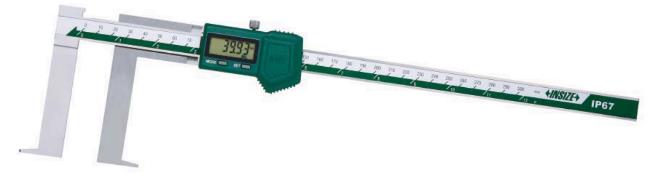

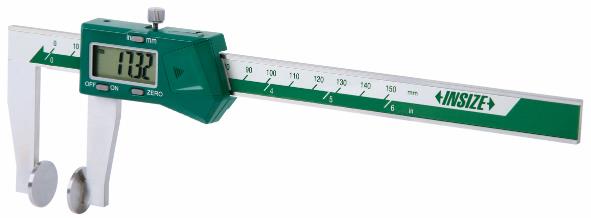

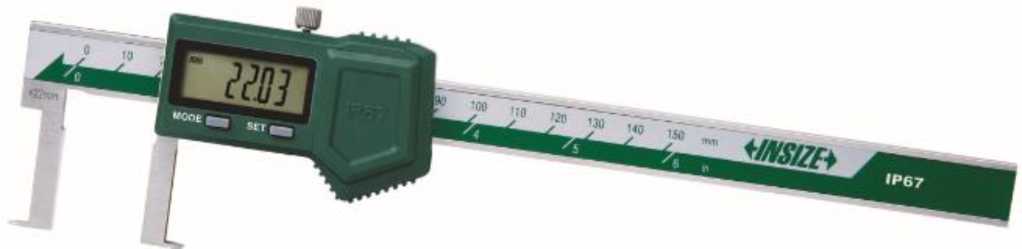

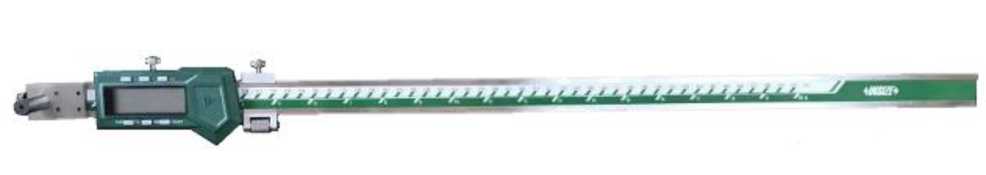

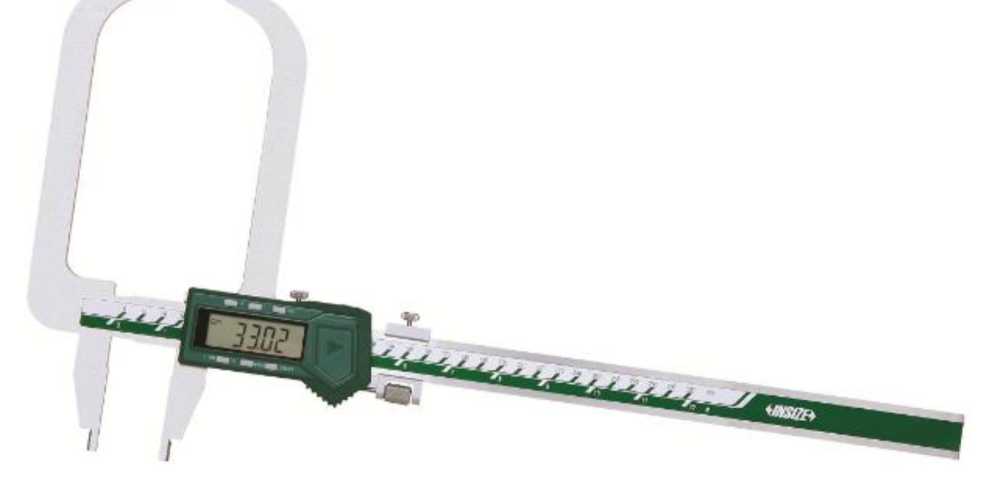

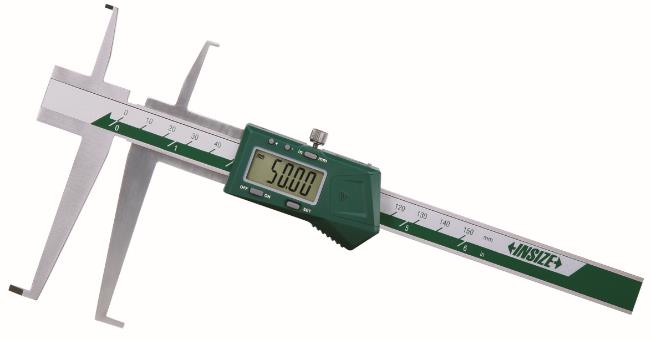

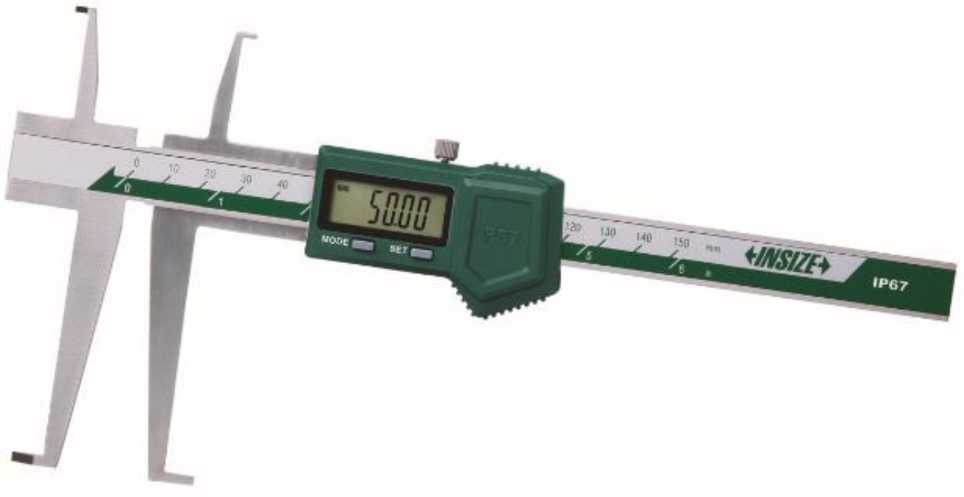

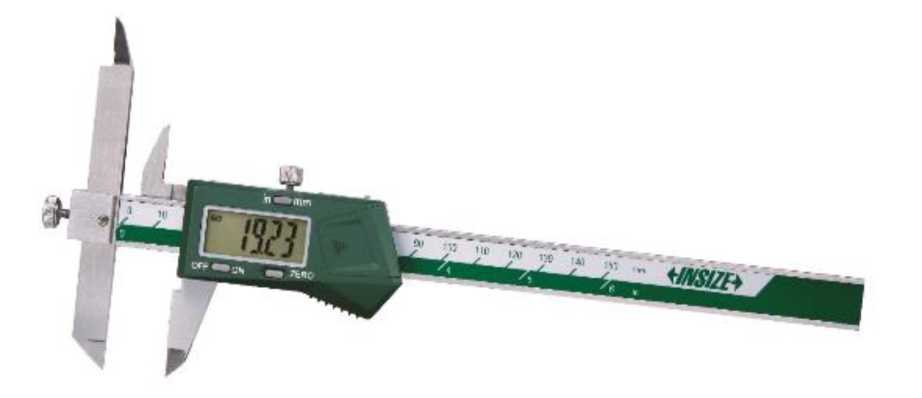

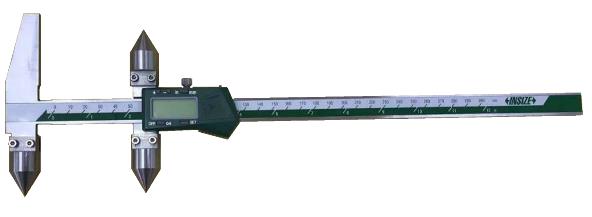

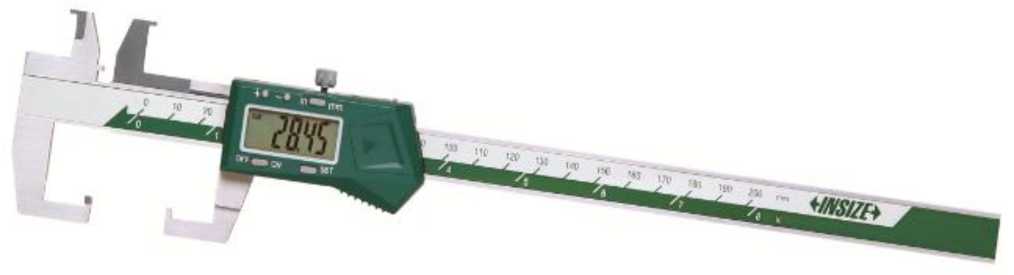

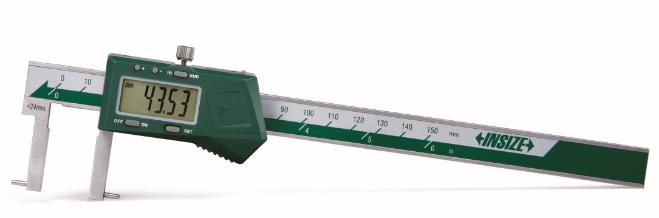

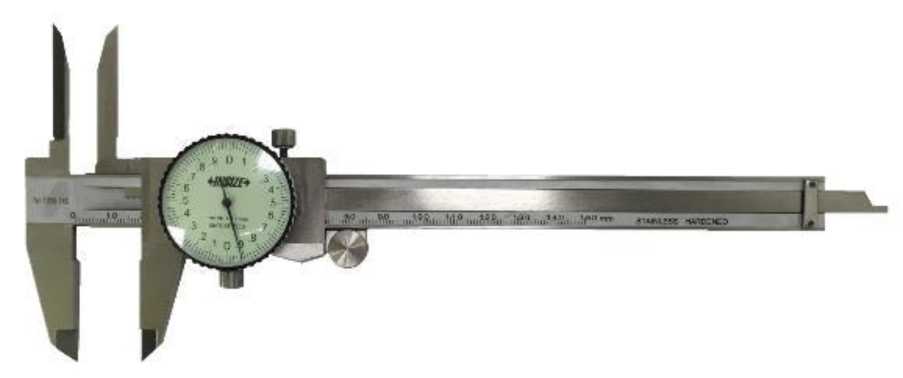

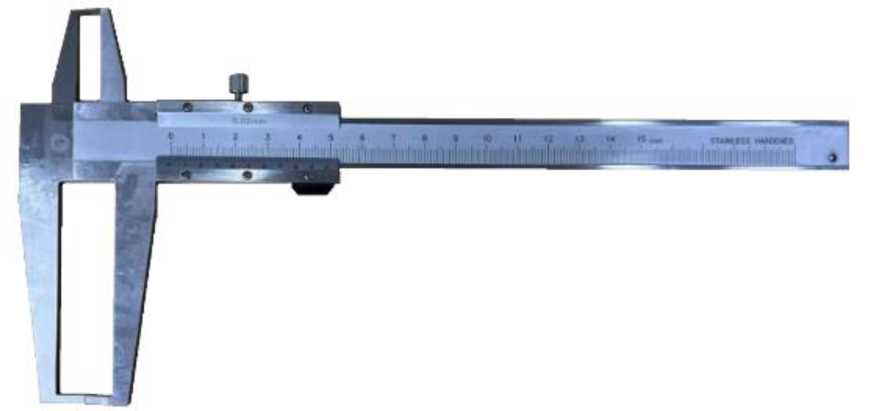

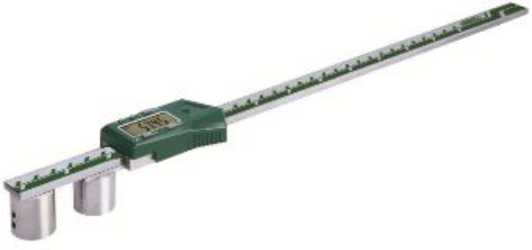

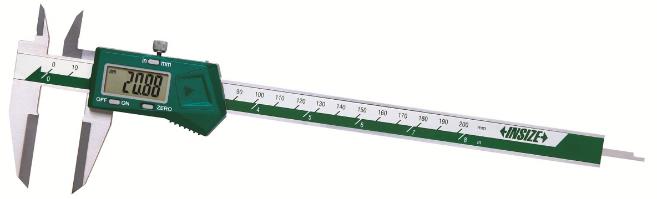

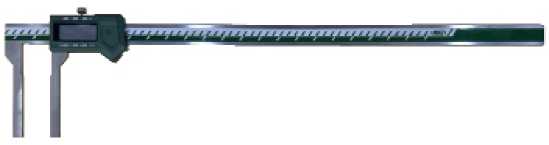

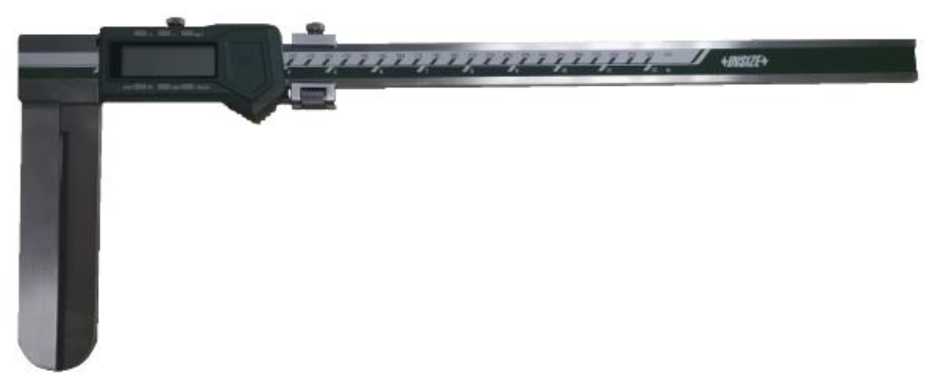

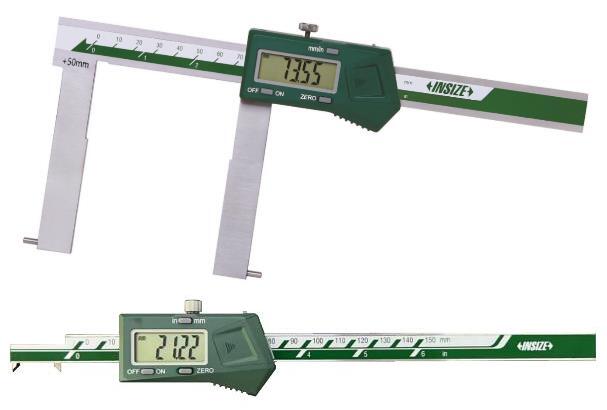

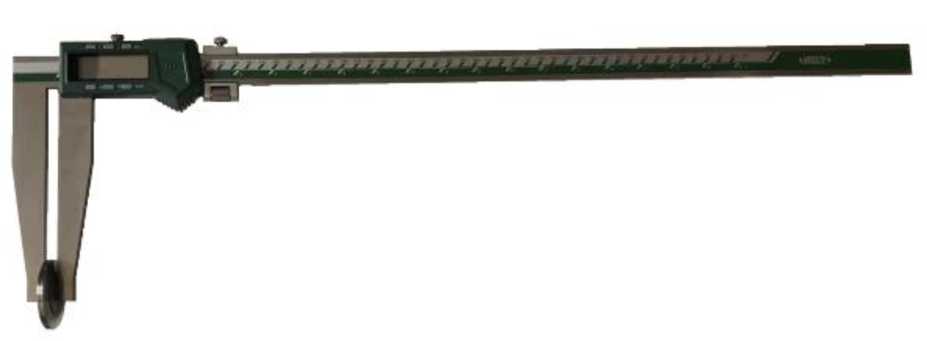

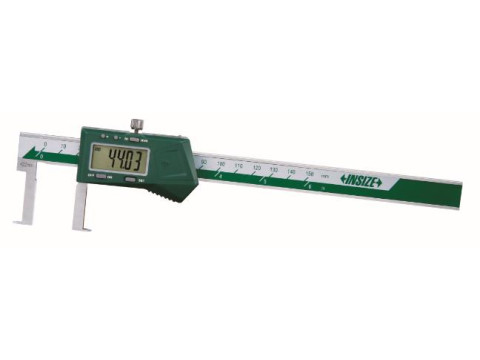

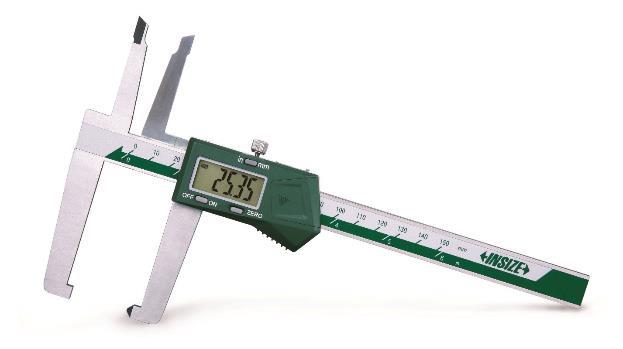

Общий вид штангенциркулей специальных INSIZE указан на рисунках 1 - 71.

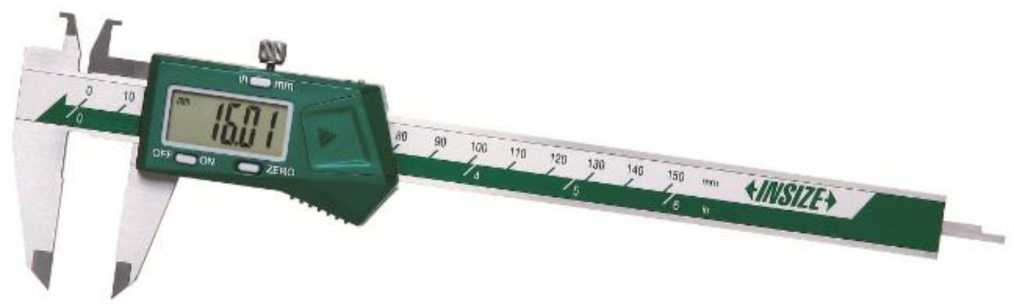

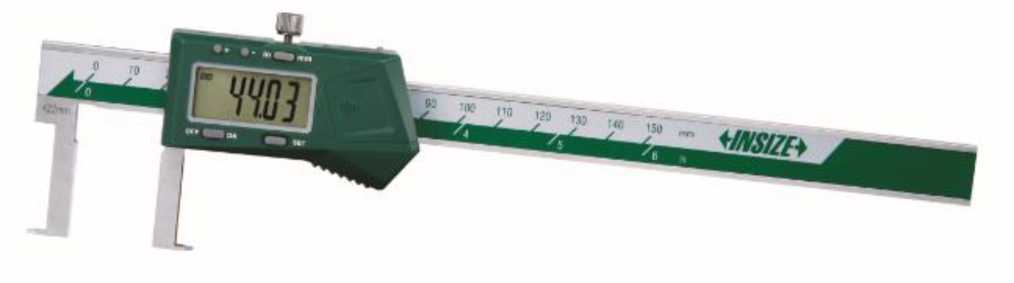

Рисунок 1 - Общий вид штангенциркулей модификации 1120 исполнений 150А,
1501, 200А, 2001, 300А, 3001, 150AWL, 1501WL, 200AWL, 2001WL, 300AWL, 3001WL
Рисунок 2 - Общий вид штангенциркулей модификации 1120 исполнений 500, 5001, 5002, 500WL, 5001WL, 5002WL

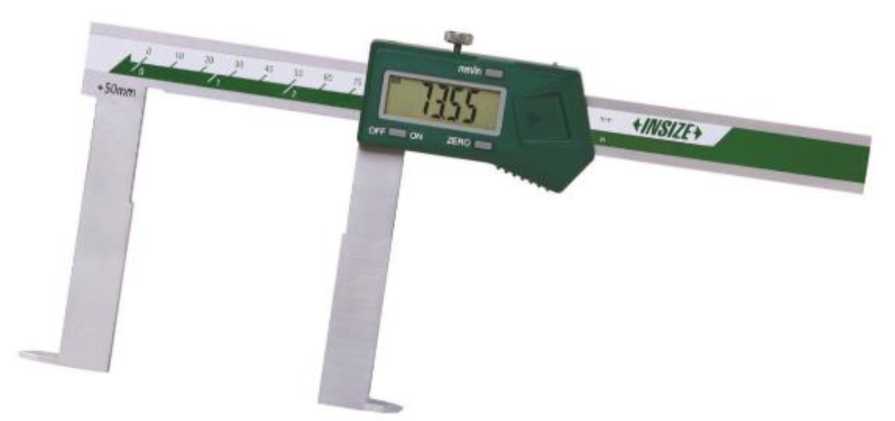

Рисунок 3 - Общий вид штангенциркулей модификации 1120 исполнений 150B, 200B, 300B
Рисунок 4 - Общий вид штангенциркулей модификации 1120 исполнений 150P

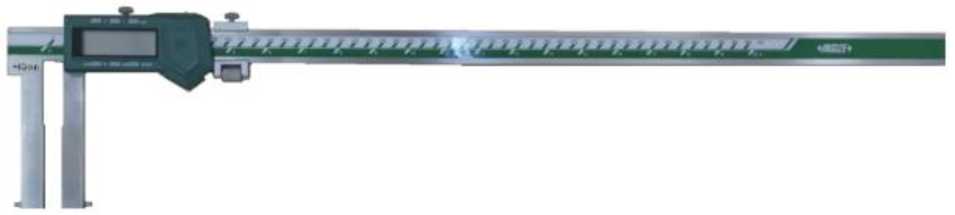

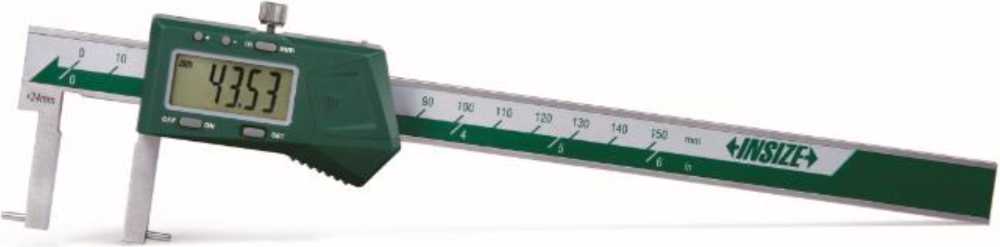

Рисунок 5 - Общий вид штангенциркулей модификации 1121 исполнений 150A, 1501, 200A, 2001, 300A, 3001A, 150AWL, 1501WL, 200AWL, 2001WL, 300AWL, 3001AWL
Рисунок 6 - Общий вид штангенциркулей модификации 1121 исполнений 500А, 5001, 5002, 500AWL, 5001WL, 5002WL

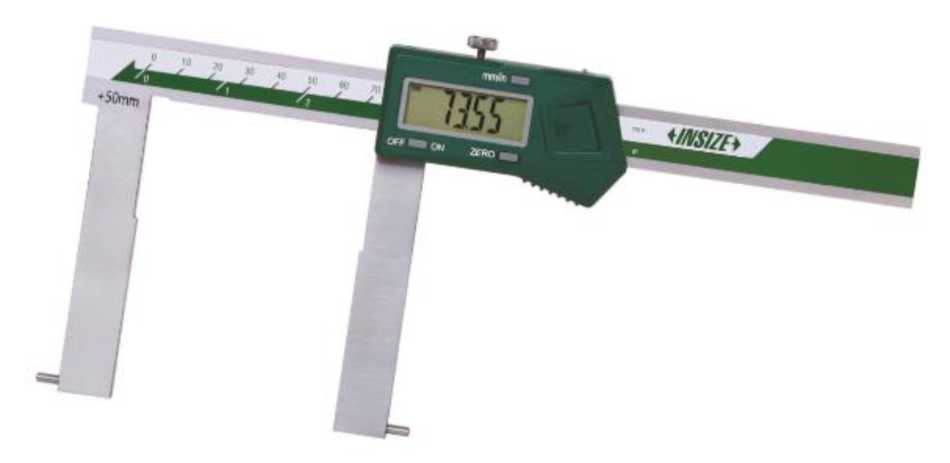

Рисунок 7 - Общий вид штангенциркулей модификации 1121 исполнений 150B, 200B, 300B

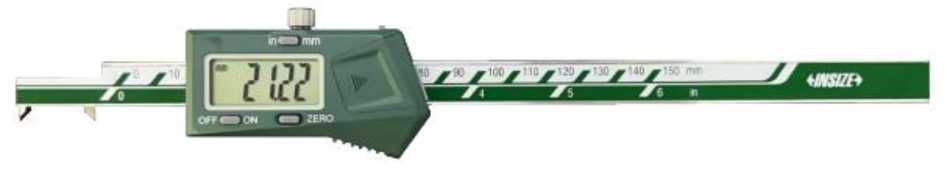

Рисунок 8 - Общий вид штангенциркулей модификации 1122 исполнений 150, 200, 150WL, 200WL
Рисунок 9 - Общий вид штангенциркулей модификации 1122 исполнений 300, 300WL
Рисунок 10 - Общий вид штангенциркулей модификации 1123 исполнений 150A, 200A, 150AWL, 200AWL
Рисунок 11 - Общий вид штангенциркулей модификации 1123 исполнений 300А
короткий сферический наконечник
длинный сферический наконечник
короткий сферический ножевидный
наконечник
длинный сферический ножевидный наконечник
Рисунок 12 - Общий вид штангенциркулей модификации 1124 исполнений 300A, 300AWL
сменные губки с отверстиями под крепление сменных наконечников
полудисковый с плоской и цилиндрической измерительной поверхностью наконечник
сферический наконечник
ограничители высоты измерений
Рисунок 13 - Общий вид штангенциркулей модификации 1125 исполнений 600, 1000, 600WL, 1000WL
Рисунок 14 - Общий вид штангенциркулей модификации 1128 исполнений 200, 200WL
Рисунок 15 - Общий вид штангенциркулей модификации 1129 исполнений 300, 300WL
Рисунок 16 - Общий вид штангенциркулей модификации 1138 исполнений 200, 200WL
Рисунок 17 - Общий вид штангенциркулей модификации 1161 исполнений 150A, 150AWL
Рисунок 18 - Общий вид штангенциркулей модификации 1162 исполнений 125A, 125AWL
Рисунок 19 - Общий вид штангенциркулей модификации 1164 исполнений 200, 300, 200WL, 300WL

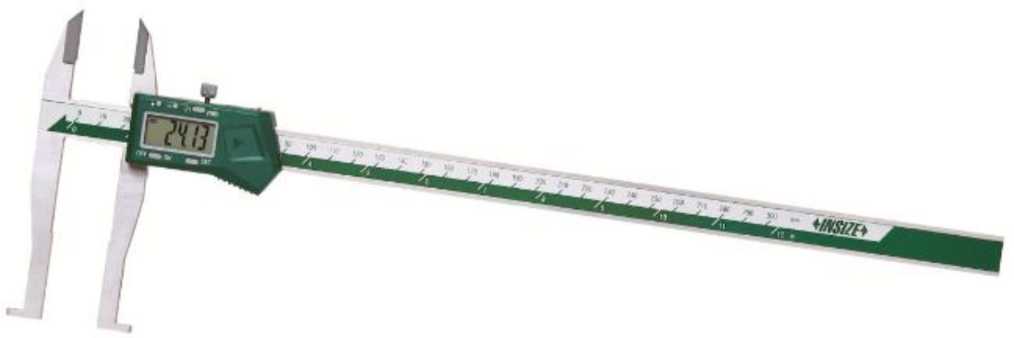

Рисунок 20 - Общий вид штангенциркулей модификации 1167 исполнений 150A, 150AWL
Рисунок 21 - Общий вид штангенциркулей модификации 1168 исполнений 300А, 300AWL

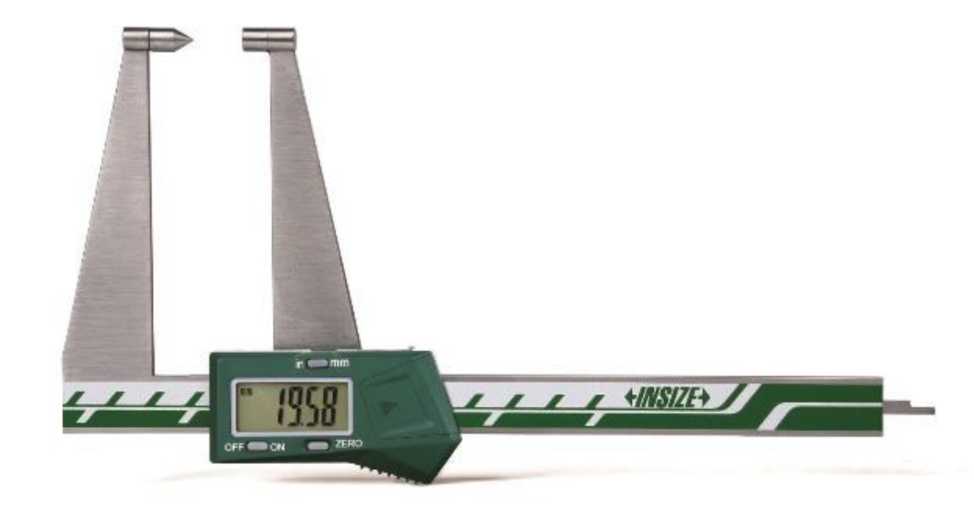

Рисунок 22 - Общий вид штангенциркулей модификации 1172 исполнений 200, 200WL
Рисунок 23 - Общий вид штангенциркулей модификации 1176 исполнений 150, 200, 150WL, 200WL
Рисунок 24 - Общий вид штангенциркулей модификации 1176 исполнений 150Р
Ы
Рисунок 25 - Общий вид штангенциркулей модификации 1177 исполнений 200, 300, 200WL, 300WL
Рисунок 26 - Общий вид штангенциркулей модификации 1177 исполнений 500, 1000, 500WL
Рисунок 27 - Общий вид штангенциркулей модификации 1177 исполнений 1500
Рисунок 28 - Общий вид штангенциркулей модификации 1178 исполнений 300, 300WL
Рисунок 29 - Общий вид штангенциркулей модификации 1178 исполнений 300Р
Рисунок 30 - Общий вид штангенциркулей модификации 1179 исполнений 300, 300WL
Рисунок 31 - Общий вид штангенциркулей модификации 1179 исполнений 600, 1000, 600WL
Рисунок 32 - Общий вид штангенциркулей модификации 1184 исполнений 150, 200, 300
Рисунок 33 - Общий вид штангенциркулей модификации 1184 исполнений 150А, 200А, 300А

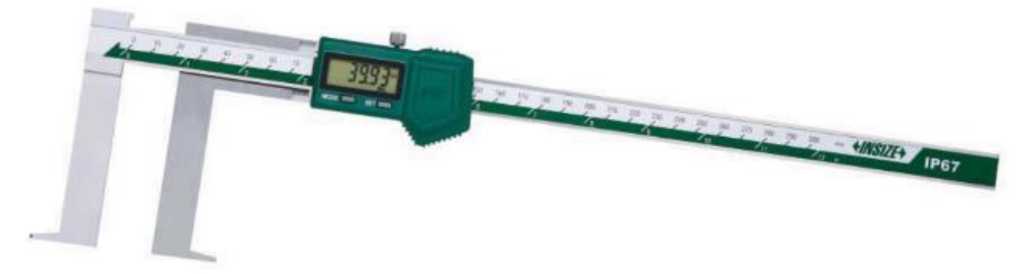

Рисунок 34 - Общий вид штангенциркулей модификации 1185 исполнений 150А, 200А, 150AWL, 200AWL
Рисунок 35 - Общий вид штангенциркулей модификации 1185 исполнений 300А, 300AWL
Рисунок 36 - Общий вид штангенциркулей модификации 1186 исполнений 150А, 200А, 300А, 150AWL, 200AWL, 300AWL
Рисунок 37 - Общий вид штангенциркулей модификации 1187 исполнений 150А, 200А, 150AWL, 200AWL
Рисунок 38 - Общий вид штангенциркулей модификации 1187 исполнений 300А, 500А, 300AWL, 500AWL
Рисунок 39 - Общий вид штангенциркулей модификации 1191 исполнений 150, 150WL
Рисунок 40 - Общий вид штангенциркулей модификации 1191 исполнений 150В, 150В WL

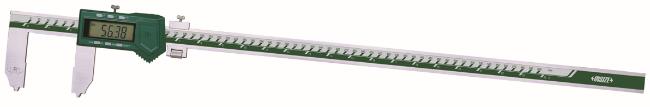

Рисунок 41 - Общий вид штангенциркулей модификации 1192 исполнений 150A, 200A, 300A, 150AWL, 200AWL, 300AWL
Рисунок 42 - Общий вид штангенциркулей модификации 1192 исполнений 500А, 1000А, 500AWL
Рисунок 43 - Общий вид штангенциркулей модификации 1192 исполнений 1500А
Рисунок 44 - Общий вид штангенциркулей модификации 1520 исполнений 150, 200, 300, 150WL, 200WL, 300WL

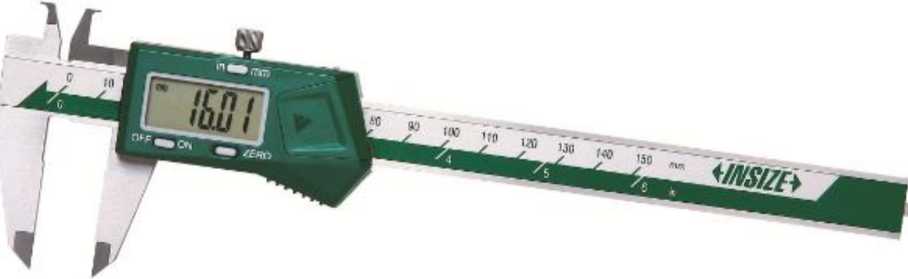

Рисунок 45 - Общий вид штангенциркулей модификации 1520 исполнений 150Р, 1501Р
Рисунок 46 - Общий вид штангенциркулей модификации 1521 исполнений 150, 1501, 200, 2001, 300, 3001, 150WL, 1501WL, 200WL, 2001WL, 300WL, 3001WL

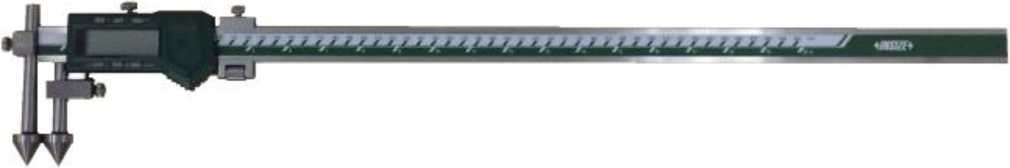

Рисунок 47 - Общий вид штангенциркулей модификации 1521 исполнений 1502, 2002, 3002, 1502WL, 2002WL, 3002WL

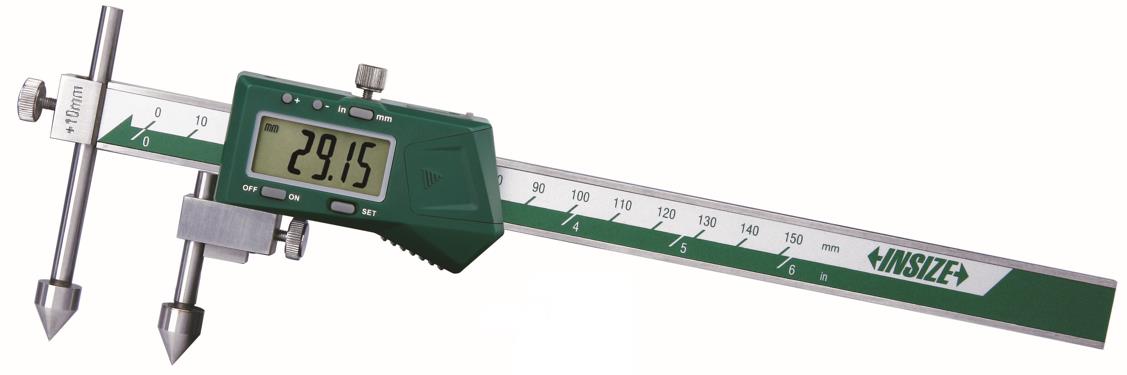

Рисунок 48 - Общий вид штангенциркулей модификации 1524 исполнений 200, 300, 200WL, 300WL

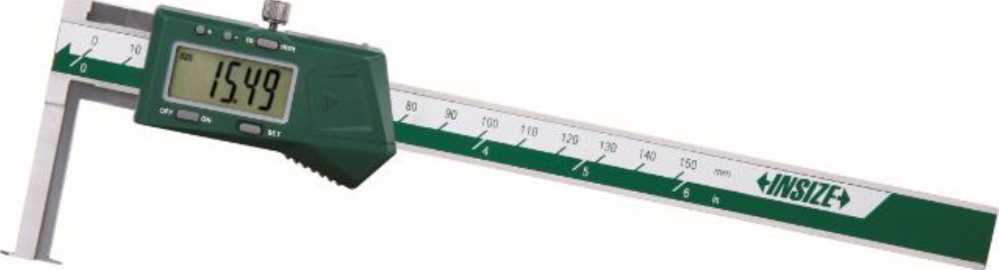

Рисунок 49 - Общий вид штангенциркулей модификации 1525 исполнений 300, 300WL
Рисунок 50 - Общий вид штангенциркулей модификации 1525 исполнений 3001, 3001WL

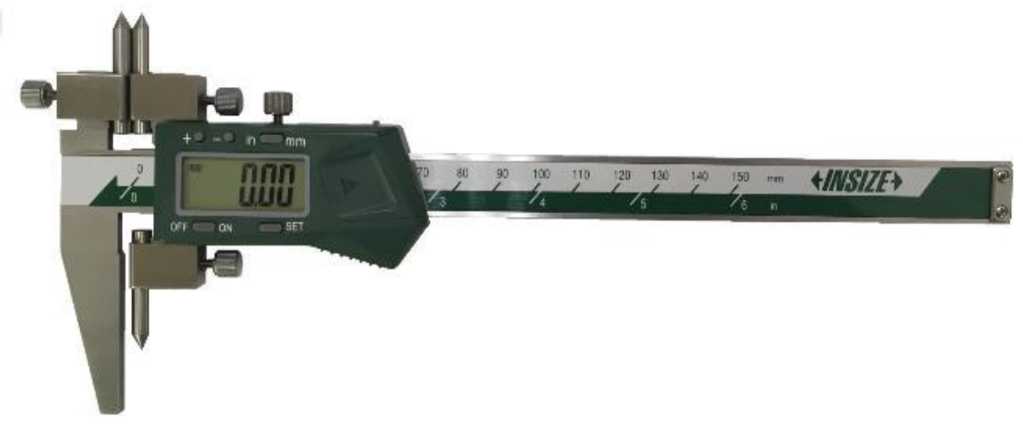

Рисунок 51 - Общий вид штангенциркулей модификации 1525 исполнений 500, 1000, 500WL
Рисунок 52 - Общий вид штангенциркулей модификации 1525 исполнений 1500
сферический ножевидный наконечник

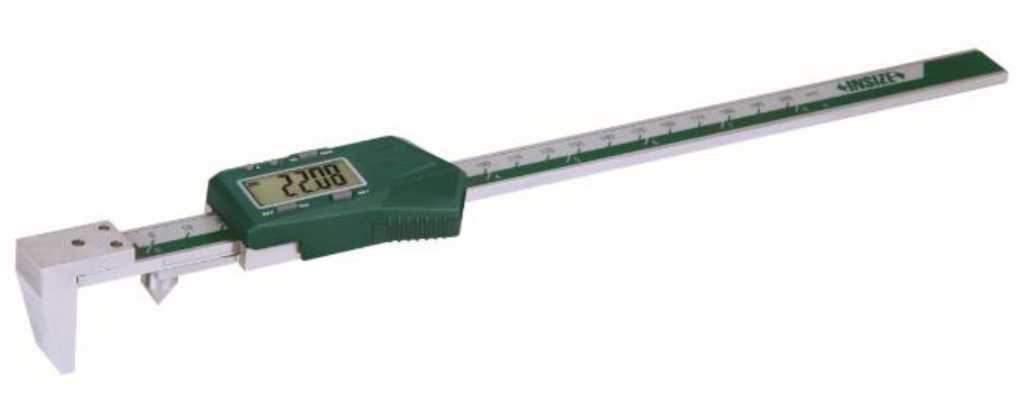

Рисунок 53 - Общий вид штангенциркулей модификации 1526 исполнений 200, 200WL
короткий сферический наконечник
длинный сферический наконечник
сферический наконечник диаметром 1,5875 мм
сферические наконечники диаметрами 3,1750, 4,7625, 6,3500, 9,5250, 12,700 мм
Рисунок 54 - Общий вид штангенциркулей модификации 1527 исполнений 3001, 3001WL
сферический наконечник
диаметром 1,5875 мм
сферические наконечники диаметрами 3,1750, 4,7625, 6,3500, 9,5250, 12,700 мм
Рисунок 55 - Общий вид штангенциркулей модификации 1528 исполнений 3001, 3001WL
длинный цилиндрический наконечник
длинный конусный наконечник
короткий конусный наконечник
короткий цилиндрический наконечник

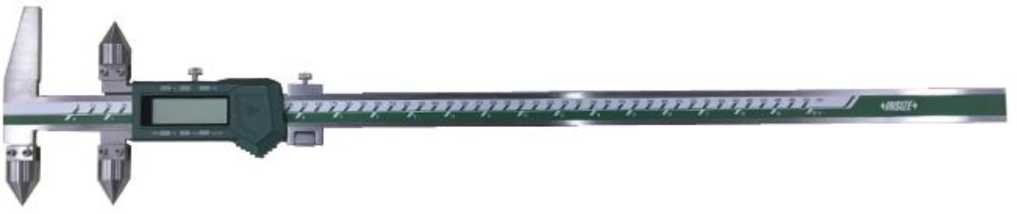

Рисунок 56 - Общий вид штангенциркулей модификации 1530 исполнений 300, 300WL
длинный цилиндрический наконечник
длинный конусный наконечник
короткий конусный наконечник
короткий цилиндрический наконечник

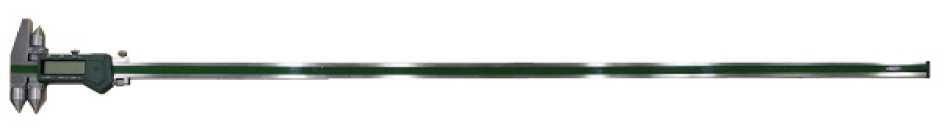

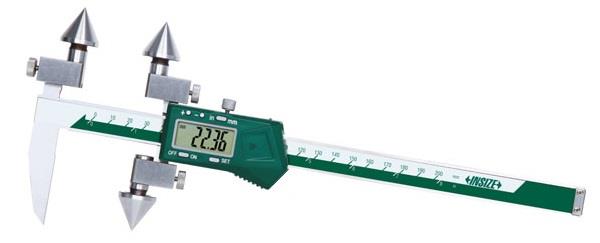

Рисунок 57 - Общий вид штангенциркулей модификации 1530 исполнений 500, 500WL

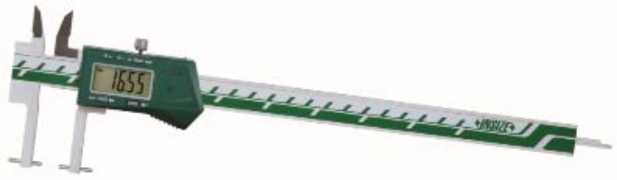

Рисунок 58 - Общий вид штангенциркулей модификации 1532 исполнений 200, 200WL

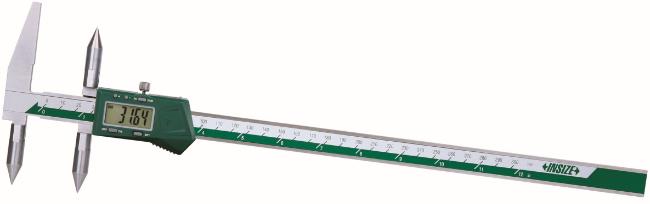

Рисунок 59 - Общий вид штангенциркулей модификации 1533 исполнений 150, 200, 150WL, 200WL
Рисунок 60 - Общий вид штангенциркулей модификации 1533 исполнений 500, 500WL
Рисунок 61 - Общий вид штангенциркулей модификации 1534 исполнений 200, 200WL
Рисунок 62 - Общий вид штангенциркулей модификации 1535 исполнений 100, 100WL
Рисунок 63 - Общий вид штангенциркулей модификации 1536 исполнений 300, 300WL
Рисунок 64 - Общий вид штангенциркулей модификации 1538 исполнений 300
Рисунок 65 - Общий вид штангенциркулей модификации 1199 исполнений 150, 200, 300
Рисунок 66 - Общий вид штангенциркулей модификации 1262 исполнений 150А
Рисунок 67 - Общий вид штангенциркулей модификации 1291 исполнений 150
Рисунок 68 - Общий вид штангенциркулей модификации 1338 исполнений 150, 200, 300

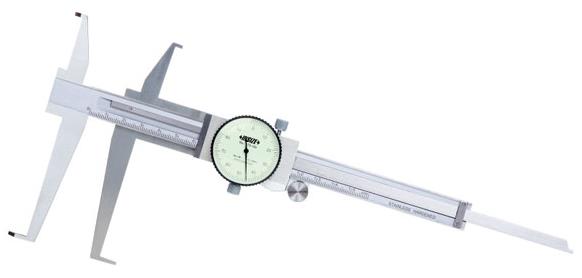

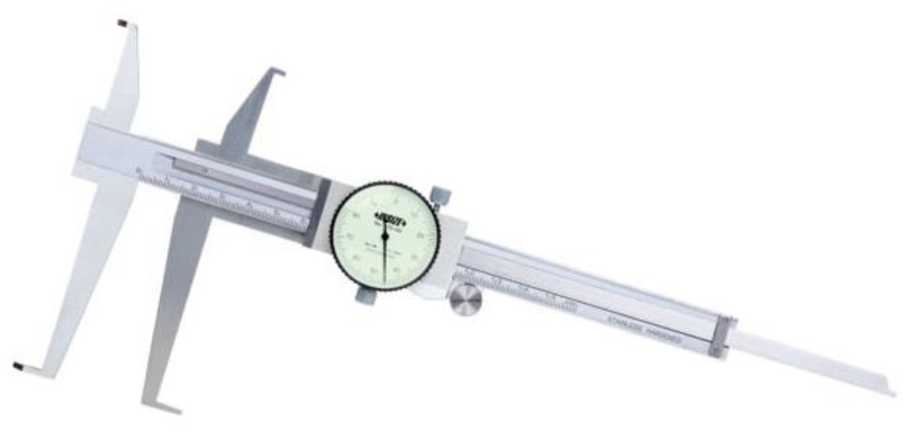

Рисунок 69 - Общий вид штангенциркулей модификации 1376 исполнений 150, 200, 300

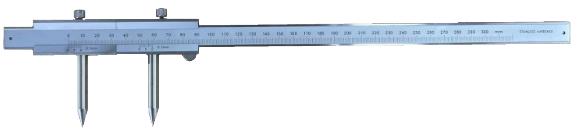

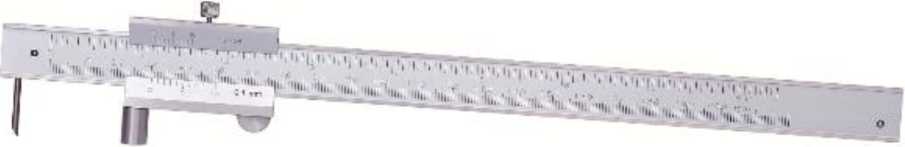

Рисунок 70 - Общий вид штангенциркулей модификации 7202 исполнений 200А
Рисунок 71 - Общий вид штангенциркулей модификации 7203 исполнений 300А

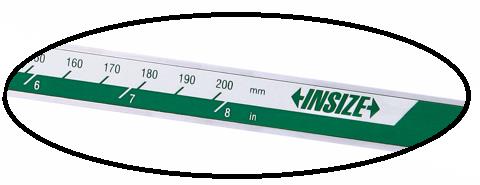

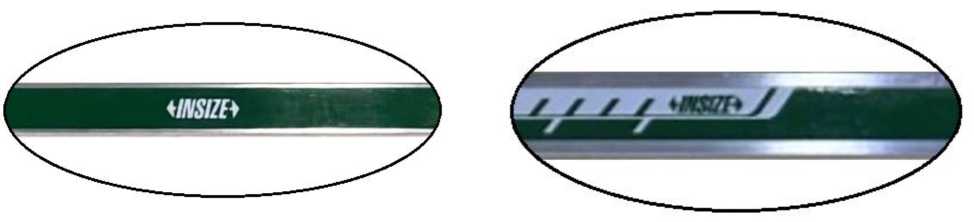

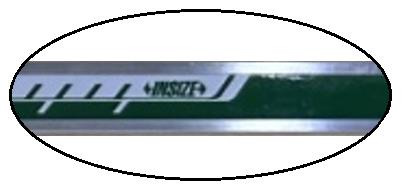

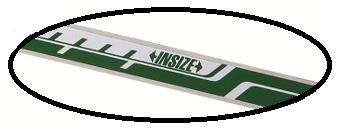

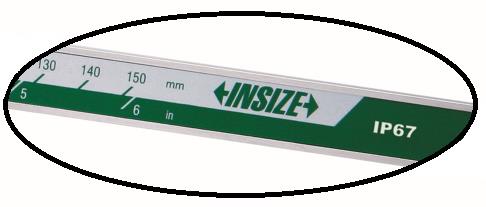

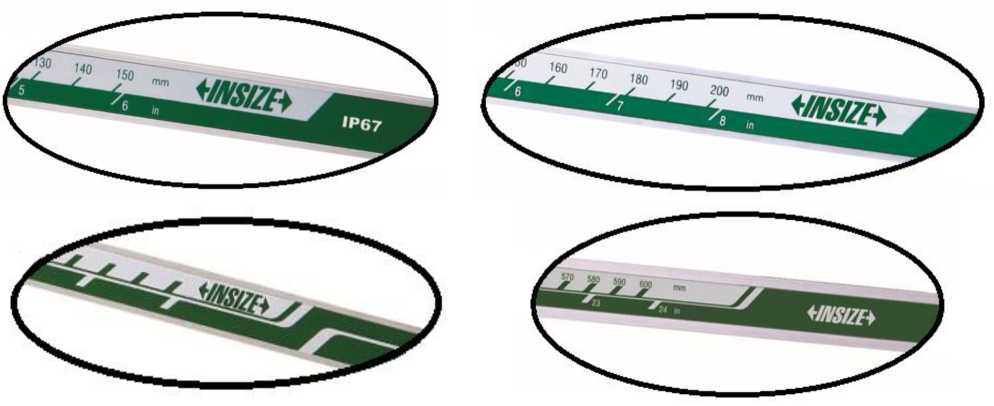

Рисунок 72 - Варианты нанесения штриховки на штанге штангенциркулей специальных с цифровым отсчетным устройством

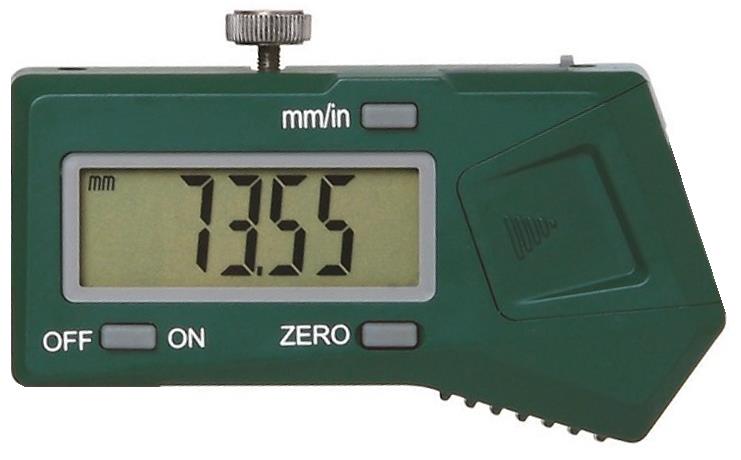

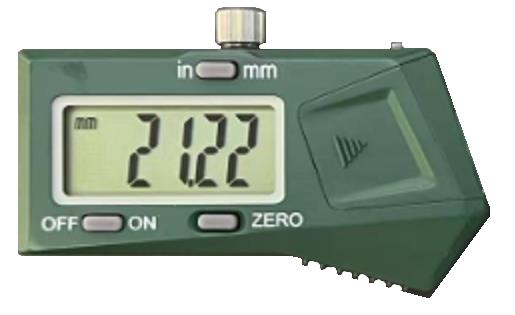

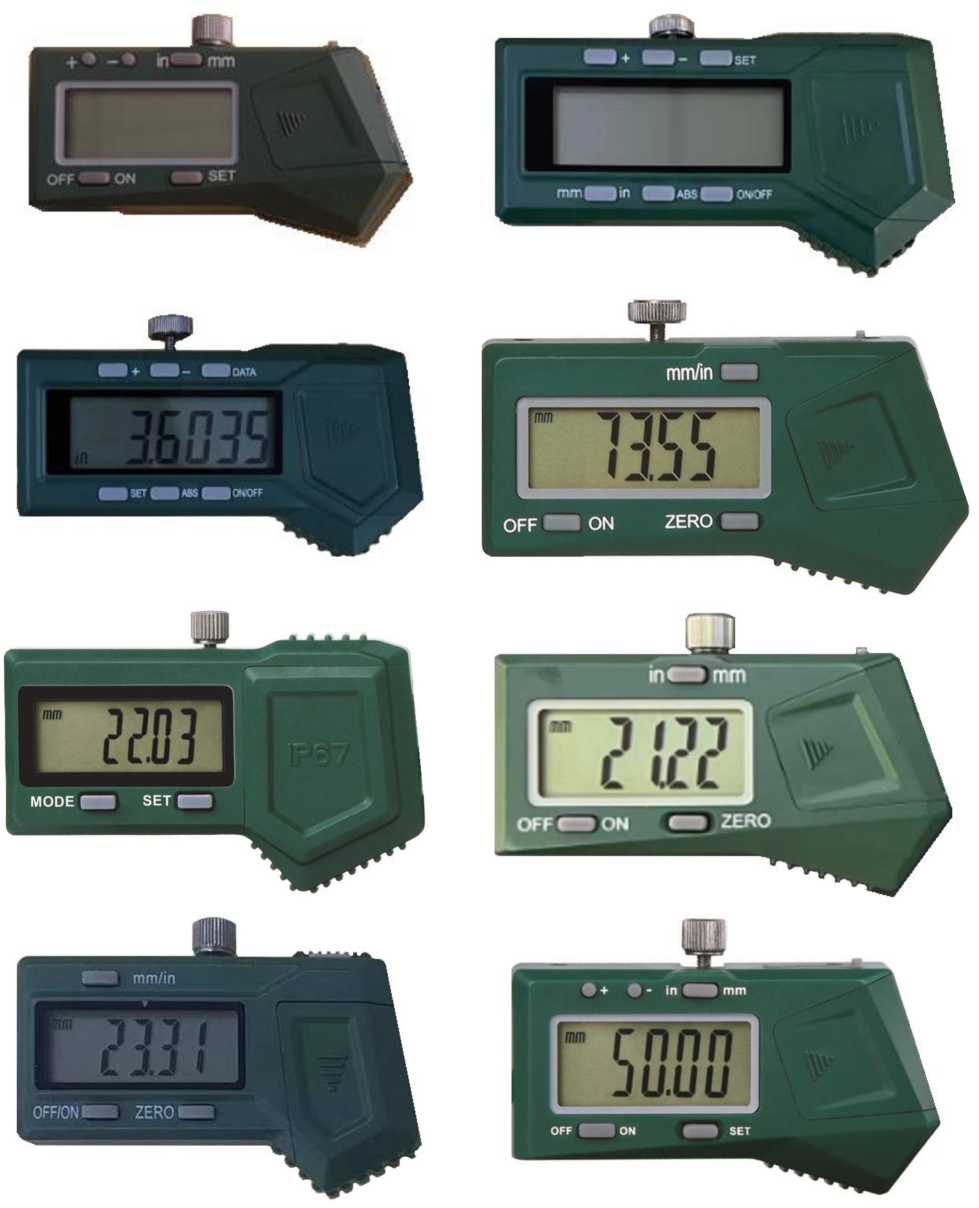

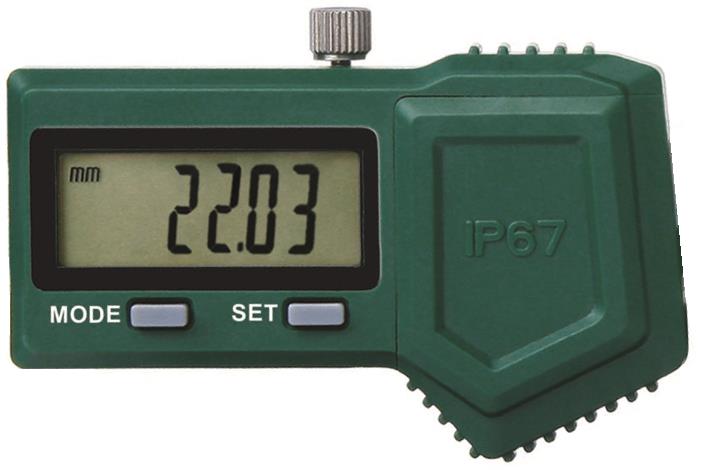

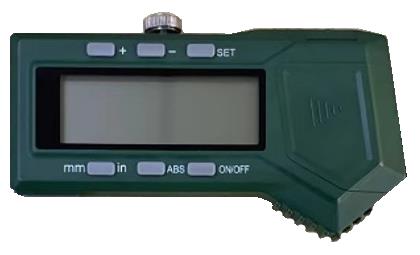

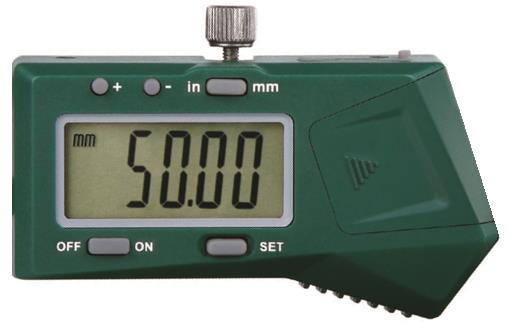

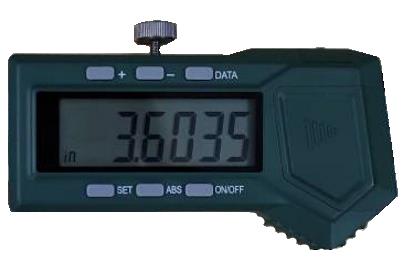

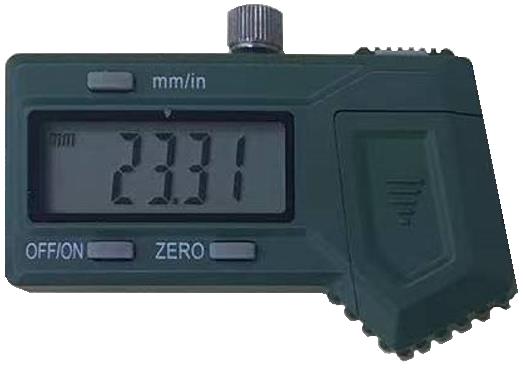

Рисунок 73 - Варианты исполнений отсчетных устройств штангенциркулей специальных с цифровым отсчетным устройством

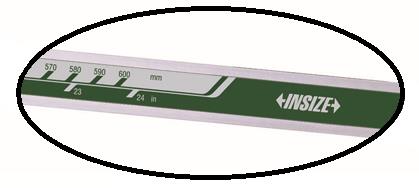

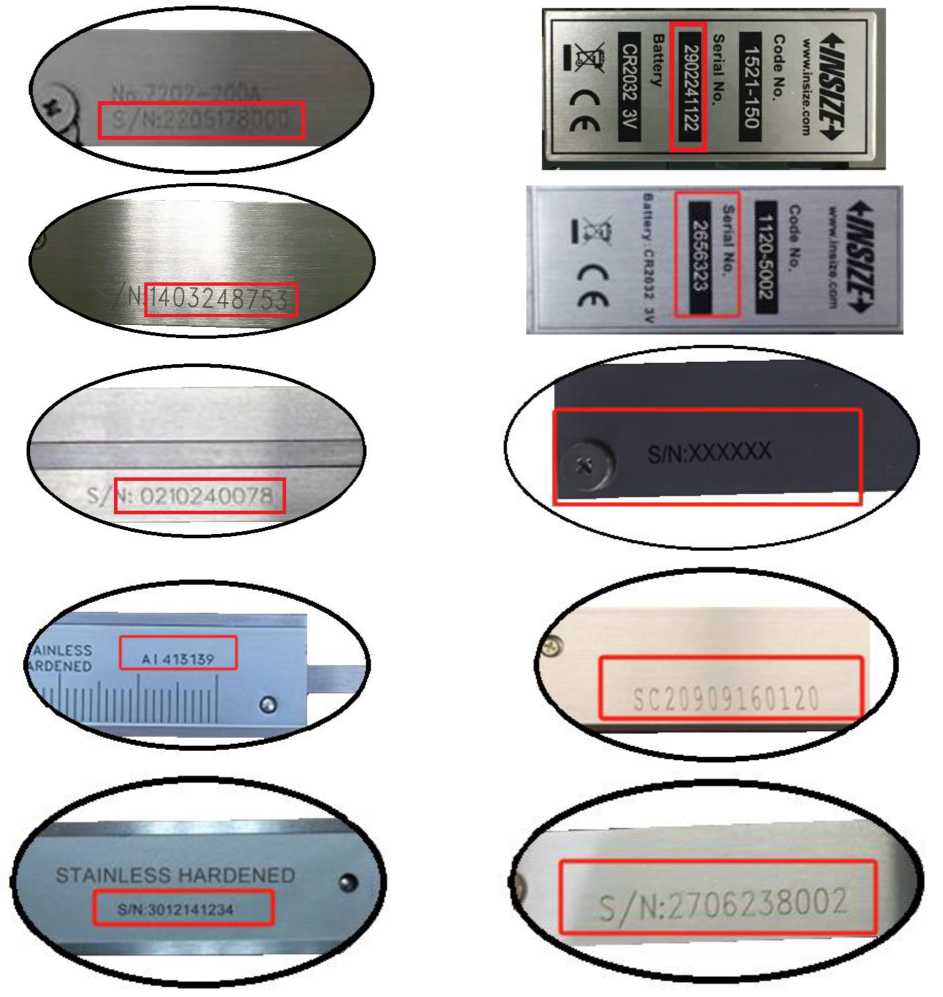

Рисунок 74 - Обозначение места нанесения серийного номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики штангенциркулей специальных INSIZE для измерения внутренних размеров
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности при измерении внутренних размеров, мм |
Пределы абсолютной допускаемой погрешности при измерении глубины, равной 20 мм, мм |
Шаг дискретности (значение отсчета по нониусу либо цена деления круговой шкалы), мм | |
|
внутренних размеров |
глубины | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1120 |
150A |
от 22 до 150 |
_ |
±0,04 |
_ |
0,01 |
|
1501 |
от 35 до 150 |
_ |
±0,06 |
_ | ||
|
200A |
от 25 до 200 |
_ |
±0,04 |
_ | ||
|
2001 |
от 40 до 200 |
_ |
±0,06 |
_ | ||
|
300A |
от 30 до 300 |
_ |
±0,05 |
_ | ||
|
3001 |
от 50 до 300 |
_ |
±0,07 |
_ | ||
|
500 |
от 40 до 500 |
_ |
±0,07 |
_ | ||
|
5001 |
от 60 до 500 |
_ |
±0,08 |
_ | ||
|
5002 |
от 80 до 500 |
_ |
±0,08 |
_ | ||
|
150AWL |
от 22 до 150 |
_ |
±0,04 |
_ | ||
|
1501WL |
от 35 до 150 |
_ |
±0,06 |
_ | ||
|
200AWL |
от 25 до 200 |
_ |
±0,04 |
_ | ||
|
2001WL |
от 40 до 200 |
_ |
±0,06 |
_ | ||
|
300AWL |
от 30 до 300 |
_ |
±0,05 |
_ | ||
|
3001WL |
от 50 до 300 |
_ |
±0,07 |
_ | ||
|
500WL |
от 40 до 500 |
_ |
±0,07 |
_ | ||
|
5001WL |
от 60 до 500 |
_ |
±0,08 |
_ | ||
|
5002WL |
от 80 до 500 |
_ |
±0,08 |
_ | ||
|
150B |
от 50 до 150 |
_ |
±0,06 |
_ | ||
|
200B |
от 60 до 200 |
_ |
±0,06 |
_ | ||
|
300B |
от 60 до 300 |
_ |
±0,07 |
_ | ||
|
150P |
от 22 до 150 |
_ |
±0,04 |
_ | ||
|
1121 |
150A |
от 24 до 150 |
_ |
±0,04 |
_ |
0,01 |
|
1501 |
от 35 до 150 |
_ |
±0,05 |
_ | ||
|
200A |
от 25 до 200 |
_ |
±0,04 |
_ | ||
|
2001 |
от 40 до 200 |
_ |
±0,05 |
_ | ||
|
300A |
от 30 до 300 |
_ |
±0,07 |
_ | ||
|
3001A |
от 50 до 300 |
_ |
±0,07 |
_ | ||
|
500A |
от 40 до 500 |
_ |
±0,07 |
_ | ||
|
5001 |
от 60 до 500 |
_ |
±0,08 |
_ | ||
|
5002 |
от 80 до 500 |
_ |
±0,08 |
_ | ||
|
150AWL |
от 24 до 150 |
_ |
±0,04 |
_ | ||
|
1501WL |
от 35 до 150 |
_ |
±0,05 |
_ | ||
|
200AWL |
от 25 до 200 |
_ |
±0,04 |
_ | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1121 |
2001WL |
от 40 до 200 |
_ |
±0,05 |
_ |
0,01 |
|
300AWL |
от 30 до 300 |
_ |
±0,07 |
_ | ||
|
3001AWL |
от 50 до 300 |
_ |
±0,07 |
_ | ||
|
500AWL |
от 40 до 500 |
_ |
±0,07 |
_ | ||
|
5001WL |
от 60 до 500 |
_ |
±0,08 |
_ | ||
|
5002WL |
от 80 до 500 |
_ |
±0,08 |
_ | ||
|
150B |
от 50 до 150 |
_ |
±0,06 |
_ | ||
|
200B |
от 60 до 200 |
_ |
±0,06 |
_ | ||
|
300B |
от 60 до 300 |
_ |
±0,07 |
_ | ||
|
1122 |
150 |
от 3 до 150 |
_ |
±0,03 |
_ |
0,01 |
|
200 |
от 3 до 200 |
_ |
±0,03 |
_ | ||
|
300 |
от 4 до 300 |
_ |
±0,04 |
_ | ||
|
150WL |
от 3 до 150 |
_ |
±0,03 |
_ | ||
|
200WL |
от 3 до 200 |
_ |
±0,03 |
_ | ||
|
300WL |
от 4 до 300 |
_ |
±0,04 |
_ | ||
|
1123 |
150A |
от 15 до 150 |
_ |
±0,05 |
_ |
0,01 |
|
200A |
от 20 до 200 |
_ |
±0,06 |
_ | ||
|
300A |
от 24 до 300 |
_ |
±0,06 |
_ | ||
|
150AWL |
от 15 до 150 |
_ |
±0,05 |
_ | ||
|
200AWL |
от 20 до 200 |
_ |
±0,06 |
_ | ||
|
1128 |
200 |
от 3 до 200 |
_ |
±0,03 |
_ |
0,01 |
|
200WL |
от 3 до 200 |
_ |
±0,03 |
_ | ||
|
1176 |
150 |
от 9 до 150 |
_ |
±0,04 |
_ |
0,01 |
|
200 |
от 9 до 200 |
_ |
±0,05 |
_ | ||
|
150WL |
от 9 до 150 |
_ |
±0,04 |
_ | ||
|
200WL |
от 9 до 200 |
_ |
±0,05 |
_ | ||
|
150P |
от 9 до 150 |
_ |
±0,04 |
_ | ||
|
1178 |
300 |
от 25 до 300 |
_ |
±0,05 |
_ |
0,01 |
|
300WL |
от 25 до 300 |
_ |
±0,05 |
_ | ||
|
300P |
от 33 до 300 |
_ |
±0,05 |
_ | ||
|
1199 |
150 |
от 9 до 150 |
_ |
±0,04 |
_ |
0,02 |
|
200 |
от 9 до 200 |
_ |
±0,05 |
_ | ||
|
300 |
от 9 до 300 |
_ |
±0,06 |
_ | ||
|
1262 |
150A |
от 18 до 150 |
_ |
±0,04 |
_ |
0,02 |
|
1520 |
150 |
от 11 до 150 |
_ |
±0,04 |
_ |
0,01 |
|
200 |
от 16 до 200 |
_ |
±0,04 |
_ | ||
|
300 |
от 20 до 300 |
_ |
±0,05 |
_ | ||
|
150WL |
от 11 до 150 |
_ |
±0,04 |
_ | ||
|
200WL |
от 16 до 200 |
_ |
±0,04 |
_ | ||
|
300WL |
от 20 до 300 |
_ |
±0,05 |
_ | ||
|
150P |
от 14 до 150 |
_ |
±0,04 |
_ | ||
|
1501P |
от 8 до 150 |
_ |
±0,04 |
_ | ||
|
1538 |
300 |
от 30 до 300 |
_ |
±0,05 |
_ |
0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1376 |
150 |
от 11 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
0,02 |
|
200 |
от 11 до 200 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
300 |
от 11 до 300 |
от 0 до 300 |
±0,04 |
±0,04 |
Таблица 2 - Метрологические характеристики штангенциркулей специальных INSIZE для измерения наружных размеров__________________________________________________
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности при измерении наружных размеров, мм |
Пределы абсолютной допускаемой погрешности при измерении глубины, равной 20 мм, мм |
Пределы абсолютной допускаемой погрешности при измерении высоты уступа, мм |
Шаг дискретности, мм | ||
|
наружных размеров |
глубины |
высоты уступа | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1161 |
150A |
от 0 до 150 |
_ |
_ |
±0,05 |
_ |
_ |
0,01 |
|
150AWL |
от 0 до 150 |
_ |
_ |
±0,05 |
_ |
_ | ||
|
1162 |
125A |
от 0 до 125 |
от 0 до 125 |
_ |
±0,05 |
±0,05 |
_ |
0,01 |
|
125AWL |
от 0 до 125 |
от 0 до 125 |
_ |
±0,05 |
±0,05 |
_ | ||
|
1164 |
200 |
от 0 до 200 |
_ |
_ |
±0,03 |
_ |
_ |
0,01 |
|
300 |
от 0 до 300 |
_ |
_ |
±0,04 |
_ |
_ | ||
|
200WL |
от 0 до 200 |
_ |
_ |
±0,03 |
_ |
_ | ||
|
300WL |
от 0 до 300 |
_ |
_ |
±0,04 |
_ |
_ | ||
|
1172 |
200 |
от 0 до 200 |
_ |
_ |
±0,07 |
_ |
_ |
0,01 |
|
200WL |
от 0 до 200 |
_ |
_ |
±0,07 |
_ |
_ | ||
|
1184 |
150 |
от 0 до 150 |
от 0 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
±0,03 |
0,01 |
|
200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 |
±0,03 | ||
|
300 |
от 0 до 300 |
от 0 до 300 |
от 0 до 300 |
±0,03 |
±0,03 |
±0,03 | ||
|
150A |
от 0 до 150 |
от 0 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
±0,03 | ||
|
200A |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 |
±0,03 | ||
|
300A |
от 0 до 300 |
от 0 до 300 |
от 0 до 300 |
±0,03 |
±0,03 |
±0,03 | ||
|
1185 |
150A |
от 0 до 150 |
_ |
_ |
±0,04 |
_ |
_ |
0,01 |
|
200A |
от 0 до 200 |
_ |
_ |
±0,05 |
_ |
_ | ||
|
300A |
от 0 до 300 |
_ |
_ |
±0,06 |
_ |
_ | ||
|
150AWL |
от 0 до 150 |
_ |
_ |
±0,04 |
_ |
_ | ||
|
200AWL |
от 0 до 200 |
_ |
_ |
±0,05 |
_ |
_ | ||
|
300AWL |
от 0 до 300 |
_ |
_ |
±0,06 |
_ |
_ | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1187 |
150A |
от 0 до 150 |
_ |
_ |
±0,04 |
_ |
_ |
0,01 |
|
200A |
от 0 до 200 |
_ |
_ |
±0,05 |
_ |
_ | ||
|
300A |
от 0 до 300 |
_ |
_ |
±0,06 |
_ |
_ | ||
|
500A |
от 0 до 500 |
_ |
_ |
±0,07 |
_ |
_ | ||
|
150AWL |
от 0 до 150 |
_ |
_ |
±0,04 |
_ |
_ | ||
|
200AWL |
от 0 до 200 |
_ |
_ |
±0,05 |
_ |
_ | ||
|
300AWL |
от 0 до 300 |
_ |
_ |
±0,06 |
_ |
_ | ||
|
500AWL |
от 0 до 500 |
_ |
_ |
±0,07 |
_ |
_ | ||
|
1533 |
150 |
от 0 до 150 |
_ |
_ |
±0,04 |
_ |
_ |
0,01 |
|
200 |
от 0 до 200 |
_ |
_ |
±0,05 |
_ |
_ | ||
|
500 |
от 0 до 500 |
_ |
_ |
±0,07 |
_ |
_ | ||
|
150WL |
от 0 до 150 |
_ |
_ |
±0,04 |
_ |
_ | ||
|
200WL |
от 0 до 200 |
_ |
_ |
±0,05 |
_ |
_ | ||
|
500WL |
от 0 до 500 |
_ |
_ |
±0,07 |
_ |
_ | ||
|
1535 |
100 |
от 0 до 100 |
_ |
_ |
±0,03 |
_ |
_ |
0,01 |
|
100WL |
от 0 до 100 |
_ |
_ |
±0,03 |
_ |
_ |
Таблица 3 - Метрологические характеристики штангенциркулей специальных INSIZE
для измерения наружных и внутренних размеров
|
Модификация |
Исполнение |
Тип (диаметр, мм) сменного наконечника |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности при измерении наружных и внутренних размеров, мм |
Пределы абсолютной допускаемой погрешности при измерении глубины, равной 20 мм, мм |
Шаг дискретности (значение отсчета по нониусу либо цена деления круговой шкалы), мм | ||
|
наружных размеров |
внутренних размеров |
глубины | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1124 |
300A |
короткий сферический |
от 0 до 288 |
от 24 до 324 |
_ |
±0,04 |
_ |
0,01 |
|
длинный сферический |
от 0 до 272 |
от 40 до 340 |
_ |
±0,04 |
_ | |||
|
короткий сферический ножевидный |
от 0 до 288 |
от 24 до 324 |
_ |
±0,04 |
_ | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1124 |
300A |
длинный сферический ножевидный |
от 0 до 272 |
от 40 до 340 |
_ |
±0,04 |
_ |
0,01 |
|
300AWL |
короткий сферический |
от 0 до 288 |
от 24 до 324 |
_ |
±0,04 |
_ | ||
|
длинный сферический |
от 0 до 272 |
от 40 до 340 |
_ |
±0,04 |
_ | |||
|
короткий сферический ножевидный |
от 0 до 288 |
от 24 до 324 |
_ |
±0,04 |
_ | |||
|
длинный сферический ножевидный |
от 0 до 272 |
от 40 до 340 |
_ |
±0,04 |
_ | |||
|
1125 |
600 |
полудисковый с плоской измерительной поверхностью |
от 0 до 600 |
от 10 до 600 |
_ |
±0,05 |
_ |
0,01 |
|
полудисковый с цилиндрической измерительной поверхностью |
от 0 до 600 |
от 20 до 600 |
_ |
±0,05 |
_ | |||
|
сферический |
от 0 до 600 |
от 40 до 600 |
_ |
±0,05 |
_ | |||
|
600WL |
полудисковый с плоской измерительной поверхностью |
от 0 до 600 |
от 10 до 600 |
_ |
±0,05 |
_ | ||
|
полудисковый с цилиндрической измерительной поверхностью |
от 0 до 600 |
от 20 до 600 |
_ |
±0,05 |
_ | |||
|
сферический |
от 0 до 600 |
от 40 до 600 |
_ |
±0,05 |
_ | |||
|
1000 |
полудисковый с плоской измерительной поверхностью |
от 0 до 1000 |
от 10 до 1000 |
_ |
±0,07 |
_ | ||
|
полудисковый с цилиндрической измерительной поверхностью |
от 0 до 1000 |
от 20 до 1000 |
_ |
±0,07 |
_ | |||
|
сферический |
от 0 до 1000 |
от 40 до 1000 |
_ |
±0,07 |
_ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1125 |
1000WL |
полудисковый с плоской измерительно й поверхностью |
от 0 до 1000 |
от 10 до 1000 |
_ |
±0,07 |
_ |
0,01 |
|
полудисковый с цилиндрическ ой измерительно й поверхностью |
от 0 до 1000 |
от 20 до 1000 |
_ |
±0,07 |
_ | |||
|
сферический |
от 0 до 1000 |
от 40 до 1000 |
_ |
±0,07 |
_ | |||
|
1129 |
300 |
_ |
от 0 до 300 |
от 30 до 300 |
_ |
±0,06 |
_ |
0,01 |
|
300WL |
_ |
от 0 до 300 |
от 30 до 300 |
_ |
±0,06 |
_ | ||
|
1138 |
200 |
_ |
от 0 до 200 |
от 3 до 200 |
от 0 до 200 |
±0,04 |
±0,04 |
0,01 |
|
200WL |
_ |
от 0 до 200 |
от 3 до 200 |
от 0 до 200 |
±0,04 |
±0,04 | ||
|
1167 |
150A |
_ |
от 0 до 150 |
от 3 до 150 |
_ |
±0,07 |
_ |
0,01 |
|
150AWL |
_ |
от 0 до 150 |
от 3 до 150 |
_ |
±0,07 |
_ | ||
|
1168 |
300A |
_ |
от 0 до 300 |
от 30 до 300 |
_ |
±0,07 |
_ |
0,01 |
|
300AWL |
_ |
от 0 до 300 |
от 30 до 300 |
_ |
±0,07 |
_ | ||
|
1186 |
150A |
_ |
от 0 до 150 |
от 3 до 150 |
_ |
±0,04 |
_ |
0,01 |
|
200A |
_ |
от 0 до 200 |
от 3 до 200 |
_ |
±0,04 |
_ | ||
|
300A |
_ |
от 0 до 300 |
от 3 до 300 |
_ |
±0,05 |
_ | ||
|
150AWL |
_ |
от 0 до 150 |
от 3 до 150 |
_ |
±0,04 |
_ | ||
|
200AWL |
_ |
от 0 до 200 |
от 3 до 200 |
_ |
±0,04 |
_ | ||
|
300AWL |
_ |
от 0 до 300 |
от 3 до 300 |
_ |
±0,05 |
_ | ||
|
1191 |
150 |
_ |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
0,01 |
|
150В |
_ |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 | ||
|
150WL |
_ |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 | ||
|
150BWL |
_ |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1526 |
200 |
короткий сферический |
от 0 до 199 |
от 12 до 212 |
от 0 до 200 |
±0,03 |
±0,03 |
0,01 |
|
длинный сферический |
от 0 до 187 |
от 24 до 224 |
от 0 до 200 |
±0,03 |
±0,03 | |||
|
сферический ножевидный |
от 0 до 187 |
от 24 до 224 |
от 0 до 200 |
±0,03 |
±0,03 | |||
|
200WL |
короткий сферический |
от 0 до 199 |
от 12 до 212 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
длинный сферический |
от 0 до 187 |
от 24 до 224 |
от 0 до 200 |
±0,03 |
±0,03 | |||
|
сферический ножевидный |
от 0 до 187 |
от 24 до 224 |
от 0 до 200 |
±0,03 |
±0,03 | |||
|
1527 |
3001 |
1,5875* |
от 20,6325 до 300 |
от 23,8075 до 300 |
_ |
±0,03 |
_ |
0,01 |
|
3,1750* |
от 19,0450 до 300 |
от 25,3950 до 300 |
_ |
±0,03 |
_ | |||
|
4,7625* |
от 17,4575 до 300 |
от 26,9825 до 300 |
_ |
±0,03 |
_ | |||
|
6,3500* |
от 15,8700 до 300 |
от 28,5700 до 300 |
_ |
±0,03 |
_ | |||
|
9,5250* |
от 12,6950 до 300 |
от 31,7450 до 300 |
_ |
±0,03 |
_ | |||
|
12,700* |
от 9,5200 до 300 |
от 34,9200 до 300 |
_ |
±0,03 |
_ | |||
|
3001WL |
1,5875* |
от 20,6325 до 300 |
от 23,8075 до 300 |
_ |
±0,03 |
_ | ||
|
3,1750* |
от 19,0450 до 300 |
от 25,3950 до 300 |
_ |
±0,03 |
_ | |||
|
4,7625* |
от 17,4575 до 300 |
от 26,9825 до 300 |
_ |
±0,03 |
_ | |||
|
6,3500* |
от 15,8700 до 300 |
от 28,5700 до 300 |
_ |
±0,03 |
_ | |||
|
9,5250* |
от 12,6950 до 300 |
от 31,7450 до 300 |
_ |
±0,03 |
_ | |||
|
12,700* |
от 9,5200 до 300 |
от 34,9200 до 300 |
_ |
±0,03 |
_ | |||
|
1528 |
3001 |
1,5875* |
от 11,1125 до 300 |
от 14,2875 до 300 |
_ |
±0,03 |
_ |
0,01 |
|
3,1750* |
от 9,5250 до 300 |
от 15,8750 до 300 |
_ |
±0,03 |
_ | |||
|
4,7625* |
от 7,9375 до 300 |
от 17,4625 до 300 |
_ |
±0,03 |
_ | |||
|
6,3500* |
от 6,3500 до 300 |
от 19,0500 до 300 |
_ |
±0,03 |
_ | |||
|
9,5250* |
от 3,1750 до 300 |
от 22,2250 до 300 |
_ |
±0,03 |
_ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1528 |
3001 |
12,700* |
от 0 до 300 |
от 25,4000 до 300 |
_ |
±0,03 |
_ |
0,01 |
|
3001WL |
1,5875* |
от 11,1125 до 300 |
от 14,2875 до 300 |
_ |
±0,03 |
_ | ||
|
3,1750* |
от 9,5250 до 300 |
от 15,8750 до 300 |
_ |
±0,03 |
_ | |||
|
4,7625* |
от 7,9375 до 300 |
от 17,4625 до 300 |
_ |
±0,03 |
_ | |||
|
6,3500* |
от 6,3500 до 300 |
от 19,0500 до 300 |
_ |
±0,03 |
_ | |||
|
9,5250* |
от 3,1750 до 300 |
от 22,2250 до 300 |
_ |
±0,03 |
_ | |||
|
12,700* |
от 0 до 300 |
от 25,4000 до 300 |
_ |
±0,03 |
_ | |||
|
1530 |
300 |
длинный цилиндрическ ий |
от 0 до 300 |
от 94 до 300 |
_ |
±0,06 |
_ |
0,01 |
|
длинный конусный |
от 0 до 300 |
от 74 до 300 |
_ |
±0,06 |
_ | |||
|
короткий конусный |
от 0 до 300 |
от 54 до 300 |
_ |
±0,06 |
_ | |||
|
короткий цилиндрическ ий |
от 0 до 300 |
от 48 до 300 |
_ |
±0,06 |
_ | |||
|
300WL |
длинный цилиндрическ ий |
от 0 до 300 |
от 94 до 300 |
_ |
±0,06 |
_ | ||
|
длинный конусный |
от 0 до 300 |
от 74 до 300 |
_ |
±0,06 |
_ | |||
|
короткий конусный |
от 0 до 300 |
от 54 до 300 |
_ |
±0,06 |
_ | |||
|
короткий цилиндрическ ий |
от 0 до 300 |
от 48 до 300 |
_ |
±0,06 |
_ | |||
|
500 |
длинный цилиндрическ ий |
от 0 до 500 |
от 94 до 500 |
_ |
±0,08 |
_ | ||
|
длинный конусный |
от 0 до 500 |
от 74 до 500 |
_ |
±0,08 |
_ | |||
|
короткий конусный |
от 0 до 500 |
от 54 до 500 |
_ |
±0,08 |
_ | |||
|
короткий цилиндрическ ий |
от 0 до 500 |
от 48 до 500 |
_ |
±0,08 |
_ | |||
|
500WL |
длинный цилиндрическ ий |
от 0 до 500 |
от 94 до 500 |
_ |
±0,08 |
_ | ||
|
длинный конусный |
от 0 до 500 |
от 74 до 500 |
_ |
±0,08 |
_ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
короткий конусный |
от 0 до 500 |
от 54 до 500 |
_ |
±0,08 |
_ | |||
|
короткий цилиндрическ ий |
от 0 до 500 |
от 48 до 500 |
_ |
±0,08 |
_ | |||
|
1532 |
200 |
_ |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 |
0,01 |
|
200WL |
_ |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
1534 |
200 |
_ |
от 0 до 200 |
от 3 до 200 |
от 0 до 200 |
±0,03 |
±0,03 |
0,01 |
|
200WL |
_ |
от 0 до 200 |
от 3 до 200 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
1536 |
300 |
_ |
от 0 до 300 |
от 10 до 300 |
_ |
±0,05 |
_ |
0,01 |
|
300WL |
_ |
от 0 до 300 |
от 10 до 300 |
_ |
±0,05 |
_ | ||
|
1291 |
150 |
_ |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
0,02 |
|
1338 |
150 |
_ |
от 0 до 150 |
от 0 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
0,02 |
|
200 |
_ |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
300 |
_ |
от 0 до 300 |
от 0 до 300 |
от 0 до 300 |
±0,04 |
±0,04 |
* Примечание - наконечники поставляются парой по заказу потребителя, не менее одной
пары
Таблица 4 - Метрологические характеристики штангенциркулей специальных INSIZE для измерения расстояний между отверстиями и между отверстием и плоскостью
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности измерений расстояний между отверстиями, мм |
Пределы абсолютной допускаемой погрешности измерений расстояний между отверстием и плоскостью, мм |
Шаг дискретности, мм | |
|
расстояний между отверстиями |
расстояний между отверстием и плоскостью | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1177 |
200 |
от 10 до 200 |
_ |
±0,10 |
_ |
0,01 |
|
300 |
от 10 до 300 |
_ |
±0,10 |
_ | ||
|
500 |
от 20 до 500 |
_ |
±0,10 |
_ | ||
|
1000 |
от 30 до 1000 |
_ |
±0,12 |
_ | ||
|
1500 |
от 30 до 1500 |
_ |
±0,15 |
_ | ||
|
200WL |
от 10 до 200 |
_ |
±0,10 |
_ | ||
|
300WL |
от 10 до 300 |
_ |
±0,10 |
_ | ||
|
500WL |
от 20 до 500 |
_ |
±0,10 |
_ | ||
|
1192 |
150A |
от 10 до 150 |
_ |
±0,05 |
_ |
0,01 |
|
200A |
от 10 до 200 |
_ |
±0,07 |
_ | ||
|
300A |
от 10 до 300 |
_ |
±0,09 |
_ | ||
|
500A |
от 20 до 500 |
_ |
±0,09 |
_ | ||
|
1000A |
от 30 до 1000 |
_ |
±0,12 |
_ | ||
|
1500A |
от 30 до 1500 |
_ |
±0,15 |
_ | ||
|
150AWL |
от 10 до 150 |
_ |
±0,05 |
_ | ||
|
200AWL |
от 10 до 200 |
_ |
±0,07 |
_ | ||
|
300AWL |
от 10 до 300 |
_ |
±0,09 |
_ | ||
|
500AWL |
от 20 до 500 |
_ |
±0,09 |
_ | ||
|
1524 |
200 |
_ |
от 5 до 200 |
_ |
±0,10 |
0,01 |
|
300 |
_ |
от 5 до 300 |
_ |
±0,10 | ||
|
200WL |
_ |
от 5 до 200 |
_ |
±0,10 | ||
|
300WL |
_ |
от 5 до 300 |
_ |
±0,10 | ||
|
1525 |
300 |
от 10 до 300 |
от 5 до 300 |
±0,08 |
±0,08 |
0,01 |
|
3001 |
от 20 до 300 |
от 10 до 300 |
±0,08 |
±0,08 | ||
|
500 |
от 20 до 500 |
от 10 до 500 |
±0,09 |
±0,09 | ||
|
1000 |
от 30 до 1000 |
от 15 до 1000 |
±0,12 |
±0,12 | ||
|
1500 |
от 30 до 1500 |
от 15 до 1500 |
±0,15 |
±0,15 | ||
|
300WL |
от 10 до 300 |
от 5 до 300 |
±0,08 |
±0,08 | ||
|
3001WL |
от 20 до 300 |
от 10 до 300 |
±0,08 |
±0,08 | ||
|
500WL |
от 20 до 500 |
от 10 до 500 |
±0,09 |
±0,09 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1521 |
150 |
от 5 до 140 |
от 5 до 140 |
±0,05 |
±0,05 |
0,01 |
|
1501 |
от 10 до 140 |
от 10 до 140 |
±0,05 |
±0,05 | ||
|
1502 |
от 20 до 140 |
от 20 до 140 |
±0,05 |
±0,05 | ||
|
200 |
от 5 до 190 |
от 5 до 190 |
±0,05 |
±0,05 | ||
|
2001 |
от 10 до 190 |
от 10 до 190 |
±0,05 |
±0,05 | ||
|
2002 |
от 20 до 190 |
от 20 до 190 |
±0,05 |
±0,05 | ||
|
300 |
от 5 до 290 |
от 5 до 290 |
±0,07 |
±0,07 | ||
|
3001 |
от 10 до 290 |
от 10 до 290 |
±0,07 |
±0,07 | ||
|
3002 |
от 20 до 290 |
от 20 до 290 |
±0,07 |
±0,07 | ||
|
150WL |
от 5 до 140 |
от 5 до 140 |
±0,05 |
±0,05 | ||
|
1501WL |
от 10 до 140 |
от 10 до 140 |
±0,05 |
±0,05 | ||
|
1502WL |
от 20 до 140 |
от 20 до 140 |
±0,05 |
±0,05 | ||
|
200WL |
от 5 до 190 |
от 5 до 190 |
±0,05 |
±0,05 | ||
|
2001WL |
от 10 до 190 |
от 10 до 190 |
±0,05 |
±0,05 | ||
|
2002WL |
от 20 до 190 |
от 20 до 190 |
±0,05 |
±0,05 | ||
|
300WL |
от 5 до 290 |
от 5 до 290 |
±0,07 |
±0,07 | ||
|
3001WL |
от 10 до 290 |
от 10 до 290 |
±0,07 |
±0,07 | ||
|
3002WL |
от 20 до 290 |
от 20 до 290 |
±0,07 |
±0,07 |
Таблица 5 - Метрологические характеристики штангенциркулей специальных INSIZE для разметочных работ______________________________________________________________
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности измерений, мм |
Значение отсчета по нониусу, мм |
|
7202 |
200А |
от 0 до 200 |
±0,1 |
0,1 |
|
7203 |
300A |
от 51 до 300 |
±0,1 |
0,1 |
Таблица 6 - Метрологические характеристики штангенциркулей специальных INSIZE для измерения диаметров торцевых канавок на уплотнительных фланцах____________________
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности измерений, мм |
Шаг дискретности, мм |
|
1179 |
300 |
от 0 до 300 |
±0,06 |
0,01 |
|
600 |
от 0 до 600 |
±0,07 | ||
|
1000 |
от 0 до 1000 |
±0,09 | ||
|
300WL |
от 0 до 300 |
±0,06 | ||
|
600WL |
от 0 до 600 |
±0,07 |
Таблица 7 - Размер сдвинутых до соприкосновения губок с радиусными, сферическими и цилиндрическими измерительными поверхностями для измерений внутренних размеров, его отклонение и параметры плоских контактных поверхностей губок для измерений внутренних размеров______________________________________________________________________________
|
Модификация |
Исполнение |
Размер сдвинутых до соприкосновения губок с радиусными, сферическими и цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм |
Отклонение размера сдвинутых до соприкосновения губок с радиусными, сферическими и цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм |
Допуск плоскостности и прямолинейности плоских контактных поверхностей губок для измерений внутренних размеров, мм |
Допуск параллельности плоских контактных поверхностей губок для измерений внутренних размеров, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1120 |
150A |
22 |
±0,01 |
0,005 |
0,02 |
|
1501 |
35 |
±0,01 |
0,005 |
0,02 | |
|
200A |
25 |
±0,01 |
0,005 |
0,02 | |
|
2001 |
40 |
±0,01 |
0,005 |
0,02 | |
|
300A |
30 |
±0,01 |
0,005 |
0,02 | |
|
3001 |
50 |
±0,01 |
0,006 |
0,02 | |
|
500 |
40 |
±0,01 |
0,006 |
0,03 | |
|
5001 |
60 |
±0,01 |
0,006 |
0,03 | |
|
5002 |
80 |
±0,01 |
0,006 |
0,03 | |
|
150AWL |
22 |
±0,01 |
0,005 |
0,02 | |
|
1501WL |
35 |
±0,01 |
0,005 |
0,02 | |
|
200AWL |
25 |
±0,01 |
0,005 |
0,02 | |
|
2001WL |
40 |
±0,01 |
0,005 |
0,02 | |
|
300AWL |
30 |
±0,01 |
0,005 |
0,02 | |
|
3001WL |
50 |
±0,01 |
0,007 |
0,02 | |
|
500WL |
40 |
±0,01 |
0,007 |
0,03 | |
|
5001WL |
60 |
±0,01 |
0,007 |
0,03 | |
|
5002WL |
80 |
±0,01 |
0,007 |
0,03 | |
|
150B |
50 |
±0,01 |
0,007 |
0,03 | |
|
200B |
60 |
±0,01 |
0,007 |
0,03 | |
|
300B |
60 |
±0,01 |
0,007 |
0,03 | |
|
150P |
22 |
±0,01 |
0,005 |
0,02 | |
|
1121 |
150A |
24 |
±0,01 |
0,005 |
0,02 |
|
1501 |
35 |
±0,01 |
0,005 |
0,02 | |
|
200A |
25 |
±0,01 |
0,005 |
0,02 | |
|
2001 |
40 |
±0,01 |
0,005 |
0,02 | |
|
300A |
30 |
±0,01 |
0,005 |
0,02 | |
|
3001A |
50 |
±0,01 |
0,006 |
0,02 | |
|
500A |
40 |
±0,01 |
0,006 |
0,02 | |
|
5001 |
60 |
±0,01 |
0,006 |
0,03 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1121 |
5002 |
80 |
±0,01 |
0,006 |
0,03 |
|
150AWL |
24 |
±0,01 |
0,005 |
0,02 | |
|
1501WL |
35 |
±0,01 |
0,005 |
0,02 | |
|
200AWL |
25 |
±0,01 |
0,005 |
0,02 | |
|
2001WL |
40 |
±0,01 |
0,005 |
0,02 | |
|
300AWL |
30 |
±0,01 |
0,005 |
0,02 | |
|
3001AWL |
50 |
±0,01 |
0,007 |
0,02 | |
|
500AWL |
40 |
±0,01 |
0,007 |
0,02 | |
|
5001WL |
60 |
±0,01 |
0,007 |
0,03 | |
|
5002WL |
80 |
±0,01 |
0,007 |
0,03 | |
|
150B |
50 |
±0,01 |
0,007 |
0,02 | |
|
200B |
60 |
±0,01 |
0,007 |
0,03 | |
|
300B |
60 |
±0,01 |
0,007 |
0,03 | |
|
1129 |
300 |
30 |
±0,01 |
0,003 |
0,02 |
|
300WL |
30 |
±0,01 |
0,003 |
0,02 | |
|
1262 |
150A |
18 |
±0,01 |
0,005 |
0,02 |
|
1534 |
200 |
5 |
±0,01 |
_ |
_ |
|
200WL |
5 |
±0,01 |
_ |
_ | |
|
1536 |
300 |
10 |
±0,01 |
_ |
_ |
|
300WL |
10 |
±0,01 |
_ |
_ |
Таблица 8 - Расстояние между вершинами конических измерительных поверхностей для измерений расстояний между центрами отверстий, расстояние между вершиной конической и плоской измерительными поверхностями для измерений расстояний между центрами
отверстий и ребром изделий и их отклонения
|
Модификация |
Исполнение |
Расстояние между вершинами конических измерительных поверхностей для измерений расстояний между центрами отверстий, мм |
Отклонение расстояния между вершинами конических измерительных поверхностей для измерений расстояний между центрами отверстий, мм |
Расстояние между вершиной конической и плоской измерительными поверхностями для измерений расстояний между центрами отверстий и ребром изделий, мм |
Отклонение расстояния между вершиной конической и плоской измерительными поверхностями для измерений расстояний между центрами отверстий и ребром изделий, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1177 |
200 |
10 |
±0,10 |
_ |
_ |
|
300 |
10 |
±0,10 |
_ |
_ | |
|
500 |
20 |
±0,10 |
_ |
_ | |
|
1000 |
30 |
±0,12 |
_ |
_ | |
|
1500 |
30 |
±0,15 |
_ |
_ | |
|
200WL |
10 |
±0,10 |
_ |
_ | |
|
300WL |
10 |
±0,10 |
_ |
_ | |
|
500WL |
20 |
±0,10 |
_ |
_ |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1192 |
150A |
10 |
±0,05 |
_ |
_ |
|
200A |
10 |
±0,07 |
_ |
_ | |
|
300A |
10 |
±0,09 |
_ |
_ | |
|
500A |
20 |
±0,09 |
_ |
_ | |
|
1000A |
30 |
±0,12 |
_ |
_ | |
|
1500A |
30 |
±0,15 |
_ |
_ | |
|
150AWL |
10 |
±0,05 |
_ |
_ | |
|
200AWL |
10 |
±0,07 |
_ |
_ | |
|
300AWL |
10 |
±0,09 |
_ |
_ | |
|
500AWL |
20 |
±0,09 |
_ |
_ | |
|
1524 |
200 |
_ |
_ |
5 |
±0,10 |
|
300 |
_ |
_ |
5 |
±0,10 | |
|
200WL |
_ |
_ |
5 |
±0,10 | |
|
300WL |
_ |
_ |
5 |
±0,10 | |
|
1525 |
300 |
10 |
±0,08 |
5 |
±0,08 |
|
3001 |
20 |
±0,08 |
10 |
±0,08 | |
|
500 |
20 |
±0,09 |
10 |
±0,09 | |
|
1000 |
30 |
±0,12 |
15 |
±0,12 | |
|
1500 |
30 |
±0,15 |
15 |
±0,15 | |
|
300WL |
10 |
±0,08 |
5 |
±0,08 | |
|
3001WL |
20 |
±0,08 |
10 |
±0,08 | |
|
500WL |
20 |
±0,09 |
10 |
±0,09 | |
|
1521 |
150 |
5 |
±0,05 |
_ |
_ |
|
1501 |
10 |
±0,05 |
_ |
_ | |
|
1502 |
20 |
±0,05 |
_ |
_ | |
|
200 |
5 |
±0,05 |
_ |
_ | |
|
2001 |
10 |
±0,05 |
_ |
_ | |
|
2002 |
20 |
±0,05 |
_ |
_ | |
|
300 |
5 |
±0,07 |
_ |
_ | |
|
3001 |
10 |
±0,07 |
_ |
_ | |
|
3002 |
20 |
±0,07 |
_ |
_ | |
|
150WL |
5 |
±0,05 |
_ |
_ | |
|
1501WL |
10 |
±0,05 |
_ |
_ | |
|
1502WL |
20 |
±0,05 |
_ |
_ | |
|
200WL |
5 |
±0,05 |
_ |
_ | |
|
2001WL |
10 |
±0,05 |
_ |
_ | |
|
2002WL |
20 |
±0,05 |
_ |
_ | |
|
300WL |
5 |
±0,07 |
_ |
_ | |
|
3001WL |
10 |
±0,07 |
_ |
_ | |
|
3002WL |
20 |
±0,07 |
_ |
_ |
|
1120 |
Модификация | ||||||||||
|
150AWL |
5002 |
5001 |
о |
3001 |
300А |
2001 |
200А |
1501 |
150А |
IO |
Исполнение |
|
312х123ххЗЗ |
905x330x55 |
710x185x40 |
800x290x60 |
500x245x60 |
429x131x33 |
430x133x33 |
429x131x33 |
312x123x33 |
312x122x33 |
иэ |
Г абариты (Ш х д х в), мм, не более |
|
522 |
4198 |
о |
3178 |
1601 |
778 |
753 |
719 |
543 |
529,5 |
4^ |
Масса г, не более |
£3 03
S г: £3
О И я S л о о я S о и
■Q
3 о ■о к о н к я к
|
1179 |
Модификация | ||||
|
600WL |
300WL |
1000 |
О |
о |
Исполнение |
|
0,005 |
0,005 |
0,005 |
0,005 |
0,005 |
Допуск плоскостности и прямолинейности плоских контактных поверхностей губок для измерений диаметров торцевых канавок на уплотнительных фланцах, мм |
|
0,03 |
8 |
S |
S |
8 |
Допуск параллельности плоских контактных поверхностей губок для измерений диаметров торцевых канавок на уплотнительных фланцах, мм |
|
U1 |
ьэ U1 |
о |
ьэ U1 |
ьэ U1 |
Размер между пересечением образующих плоских и конических измерительных поверхностей губок для измерений наружных диаметров торцевых канавок на уплотнительных фланцах, мм |
|
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
Отклонение размера между пересечением образующих плоских и конических измерительных поверхностей губок для измерений наружных диаметров торцевых канавок на уплотнительных фланцах, мм |
|
U1 |
Размер между пересечением образующих плоских измерительных поверхностей губок для измерений внутренних диаметров торцевых канавок на уплотнительных фланцах, мм | ||||
|
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
Отклонение размера между пересечением образующих плоских измерительных поверхностей губок для измерений внутренних диаметров торцевых канавок на уплотнительных фланцах, мм |
|
± о К> о |
± о К> о |
± о К> о |
± о К> о |
± о К> о |
Отклонение угла 46° между плоскими и конусными измерительными поверхностями губок для измерений диаметров торцевых канавок на уплотнительных фланцах |
W о о
о
|
1 |
2 |
3 |
4 |
|
1120 |
1501WL |
429x131x33 |
580 |
|
200AWL |
429x131x33 |
719 | |
|
2001WL |
429x131x33 |
770 | |
|
300AWL |
429x131x33 |
778 | |
|
3001WL |
575x175x60 |
900 | |
|
500WL |
710x185x40 |
3210 | |
|
5001WL |
710x185x40 |
3460 | |
|
5002WL |
710x185x40 |
3820 | |
|
150B |
307x177x44 |
961 | |
|
200B |
440x280x60 |
1547 | |
|
300B |
500x245x60 |
1813 | |
|
150P |
312x123x33 |
537 | |
|
1121 |
150A |
312x122x33 |
522 |
|
1501 |
312x123x33 |
537 | |
|
200A |
429x131x33 |
715 | |
|
2001 |
430x133x33 |
766 | |
|
300A |
500x245x60 |
1556 | |
|
3001A |
500x250x60 |
1652 | |
|
500A |
800x290x60 |
3231 | |
|
5001 |
910x330x55 |
3989 | |
|
5002 |
905x330x55 |
4306 | |
|
150AWL |
312x123x33 |
513 | |
|
1501WL |
429x131x33 |
580 | |
|
200AWL |
429x131x33 |
719 | |
|
2001WL |
429x131x33 |
770 | |
|
300AWL |
429x131x33 |
778 | |
|
3001AWL |
575x175x60 |
900 | |
|
500AWL |
710x185x40 |
3210 | |
|
5001WL |
710x185x40 |
3460 | |
|
5002WL |
710x185x40 |
3820 | |
|
150B |
308x178x43 |
957 | |
|
200B |
533x309x57 |
1150 | |
|
300B |
510x232x58 |
1500 | |
|
1122 |
150 |
312x122x33 |
500 |
|
150WL |
312x122x33 |
500 | |
|
200 |
429x131x33 |
694 | |
|
200WL |
429x131x33 |
700 | |
|
300 |
500x245x60 |
1520 | |
|
300WL |
441x164x58 |
890 | |
|
1123 |
150A |
312x122x33 |
571 |
|
200A |
338x200x43 |
493 | |
|
300A |
540x320x60 |
2350 | |
|
150AWL |
320x130x40 |
580 | |
|
200AWL |
430x140x40 |
700 |
|
1 |
2 |
3 |
4 |
|
1124 |
300A |
510x250x60 |
1693 |
|
300AWL |
510x250x60 |
1700 | |
|
1125 |
600 |
900x330x55 |
4233 |
|
600WL |
900x330x55 |
4233 | |
|
1000 |
1230x340x40 |
3500 | |
|
1000WL |
1230x340x40 |
3500 | |
|
1128 |
200 |
430x133x33 |
723 |
|
200WL |
428x128x32,8 |
800 | |
|
1129 |
300 |
505x245x60 |
1575 |
|
300WL |
510x232x58 |
1020 | |
|
1138 |
200 |
338x200x43 |
838 |
|
200WL |
310x180x43 |
980 | |
|
1161 |
150A |
261x104x33 |
419 |
|
150AWL |
262x105x33 |
418 | |
|
1162 |
125A |
307x177x44 |
794 |
|
125AWL |
310x180x50 |
800 | |
|
1164 |
200 |
429x131x33 |
700 |
|
300 |
500x245x60 |
900 | |
|
200WL |
429x131x33 |
700 | |
|
300WL |
500x245x60 |
900 | |
|
1167 |
150A |
307x177x44 |
808 |
|
150AWL |
310x180x50 |
800 | |
|
1168 |
300A |
570x180x50 |
1319 |
|
300AWL |
580x180x50 |
1400 | |
|
1172 |
200 |
445x165x60 |
1018 |
|
200WL |
450x170x60 |
1100 | |
|
1176 |
150 |
307x177x44 |
822 |
|
200 |
380x210x44 |
931 | |
|
150WL |
310x178x43 |
823 | |
|
200WL |
429x131x33 |
1100 | |
|
150P |
310x178x44 |
887 | |
|
1177 |
200 |
410x110x80 |
986 |
|
300 |
510x250x60 |
1545 | |
|
500 |
800x160x105 |
2993 | |
|
1000 |
1380x183x146 |
1045 | |
|
1500 |
1870x170x155 |
13641 | |
|
200WL |
410x110x80 |
986 | |
|
300WL |
510x250x60 |
1545 | |
|
500WL |
800x160x105 |
2993 | |
|
1178 |
300 |
510x250x65 |
1690 |
|
300WL |
505x245x60 |
1649 | |
|
300P |
505x245x60 |
1614 |
|
1 |
2 |
3 |
4 |
|
1179 |
300 |
429x131x33 |
855 |
|
600 |
810x295x65 |
3452 | |
|
1000 |
1260x315x60 |
6620 | |
|
300WL |
429x131x33 |
855 | |
|
600WL |
810x295x65 |
3452 | |
|
1184 |
150 |
261x104x33 |
378 |
|
200 |
312x122x33 |
541 | |
|
300 |
429x131x33 |
776 | |
|
150A |
262x105x33 |
380 | |
|
200A |
312x122x33 |
541 | |
|
300A |
505x245x60 |
1559 | |
|
1185 |
150A |
312x122x33 |
538 |
|
200A |
430x133x33 |
765 | |
|
300A |
535x325x60 |
2476 | |
|
150AWL |
320x130x40 |
540 | |
|
200AWL |
429x131x33 |
729 | |
|
300AWL |
429x131x33 |
776 | |
|
1186 |
150A |
307x177x44 |
801 |
|
200A |
440x165x55 |
977 | |
|
300A |
570x170x60 |
1218 | |
|
150AWL |
310x180x50 |
800 | |
|
200AWL |
450x170x60 |
1000 | |
|
300AWL |
600x180x60 |
1300 | |
|
1187 |
150A |
312x122x33 |
534 |
|
200A |
430x133x33 |
748 | |
|
300A |
535x325x60 |
2489 | |
|
500A |
905x340x55 |
4191 | |
|
150AWL |
312x122x33 |
526 | |
|
200AWL |
429x131x33 |
732 | |
|
300AWL |
429x131x33 |
780 | |
|
500AWL |
710x185x40 |
3000 | |
|
1191 |
150 |
262x103x33 |
396 |
|
150В |
262x105x33 |
391 | |
|
150WL |
259x100x32,5 |
425 | |
|
150BWL |
285x100x33 |
425 | |
|
1192 |
150A |
312x122x33 |
558 |
|
200A |
429x131x33 |
732 | |
|
300A |
429x131x33 |
795 | |
|
500A |
795x290x60 |
3400 | |
|
1000A |
1400x430x60 |
9680 | |
|
1500A |
1900x330x60 |
8499 | |
|
150AWL |
312x122x33 |
570 | |
|
200AWL |
429x131x33 |
750 | |
|
300AWL |
429x131x33 |
795 | |
|
500AWL |
795x290x60 |
3400 |
|
1 |
2 |
3 |
4 |
|
1199 |
150 |
308x178x45 |
845 |
|
200 |
430x180x50 |
700 | |
|
300 |
500x180x50 |
900 | |
|
1262 |
150A |
247x102x23 |
348 |
|
1520 |
150 |
312x122x33 |
530 |
|
200 |
430x133x33 |
719 | |
|
300 |
505x245x60 |
1560 | |
|
150WL |
320x130x40 |
530 | |
|
200WL |
429x131x33 |
770 | |
|
300WL |
575x175x60 |
900 | |
|
150P |
313x123x33 |
542 | |
|
1501P |
313x123x33 |
536 | |
|
1524 |
200 |
440x170x65 |
984 |
|
300 |
440x170x65 |
1027 | |
|
200WL |
440x170x50 |
984 | |
|
300WL |
440x170x50 |
1033 | |
|
1525 |
300 |
575x175x60 |
1215 |
|
3001 |
505x245x60 |
1741 | |
|
500 |
805x300x60 |
3398 | |
|
1000 |
1275x315x55 |
7166 | |
|
1500 |
1900x340x60 |
10170 | |
|
300WL |
565x175x50 |
1281 | |
|
3001WL |
580x180x60 |
1250 | |
|
500WL |
805x300x60 |
3398 | |
|
1526 |
200 |
312x122x33 |
580 |
|
200WL |
313x123x33 |
587 | |
|
1527 |
3001 |
480x103x100 |
1142 |
|
3001WL |
500x250x60 |
1650 | |
|
1528 |
3001 |
500x250x60 |
1593 |
|
3001WL |
500x250x60 |
1650 | |
|
1530 |
300 |
500x250x60 |
1663 |
|
300WL |
900x330x55 |
4000 | |
|
500 |
500x250x60 |
1660 | |
|
500WL |
900x330x55 |
4000 | |
|
1532 |
200 |
428x128x32,8 |
740 |
|
200WL |
428x128x32,8 |
740 | |
|
1533 |
150 |
313x123x33 |
552 |
|
200 |
441x164x58 |
1200 | |
|
500 |
800x400x70 |
4000 | |
|
150WL |
310x180x43 |
750 | |
|
200WL |
441x164x58 |
1200 | |
|
500WL |
800x400x70 |
4000 | |
|
1534 |
200 |
428x128x32,8 |
760 |
|
200WL |
428x128x32,8 |
760 |
|
1 |
2 |
3 |
4 |
|
1535 |
100 |
262x105x33 |
381 |
|
100WL |
260x100x33 |
360 | |
|
1536 |
300 |
535x325x60 |
2565 |
|
300WL |
533x309x57 |
1270 | |
|
1538 |
300 |
505x245x60 |
1936 |
|
7203 |
300A |
430x135x27 |
754 |
|
1291 |
150 |
247x102x33 |
314 |
|
1338 |
150 |
261x104x33 |
600 |
|
200 |
312x122x33 |
850 | |
|
300 |
429x131x33 |
1100 | |
|
1521 |
150 |
312x122x33 |
550 |
|
1501 |
312x122x33 |
550 | |
|
1502 |
312x122x33 |
550 | |
|
200 |
429x131x33 |
600 | |
|
2001 |
429x131x33 |
600 | |
|
2002 |
429x131x33 |
600 | |
|
300 |
429x131x33 |
800 | |
|
3001 |
429x131x33 |
800 | |
|
3002 |
429x131x33 |
800 | |
|
150WL |
312x122x33 |
550 | |
|
1501WL |
312x122x33 |
550 | |
|
1502WL |
312x122x33 |
550 | |
|
200WL |
429x131x33 |
600 | |
|
2001WL |
429x131x33 |
600 | |
|
2002WL |
429x131x33 |
600 | |
|
300WL |
429x131x33 |
800 | |
|
3001WL |
429x131x33 |
800 | |
|
3002WL |
429x131x33 |
800 | |
|
1376 |
150 |
310x180x50 |
550 |
|
200 |
430x180x50 |
700 | |
|
300 |
500x180x50 |
900 | |
|
7202 |
200А |
321x119x25 |
432 |
Таблица 11 - Основные метрологические и технические характеристики штангенциркулей
специальных INSIZE, условия эксплуатации
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Отклонение от параллельности сдвинутых до соприкосновения цилиндрических измерительных поверхностей губок для измерений внутренних размеров, мм, не более - модификаций 1534, 1536. |
0,01 |
|
Отклонение от параллельности кромочных измерительных поверхностей губок для измерений наружных размеров, мм, не более - модификаций 1129. |
0,02 |
|
Отклонение от параллельности кромочных измерительных поверхностей губок для измерений внутренних размеров, мм, не более - модификаций 1167, 1186, 1526, 1532, 1534; - модификаций 1123, 1138, 1338. |
0,01 0,02 |
|
Отклонение от параллельности кромочных измерительных поверхностей губок для измерений высоты уступов, мм, не более - модификаций 1184. |
0,01 |
|
Отклонение от плоскостности и прямолинейности плоских измерительных поверхностей губок на 100 мм длины измерительной поверхности, мм, не более - модификаций 1138, 1184, 1191, 1532, 1534, 1536, 1291, 1338; - модификаций 1161, 1162, 1167, 1168, 1172, 1186, 1521, 1524, 1525, 1533. |
0,003 0,005 |
|
Отклонение от параллельности плоских измерительных поверхностей губок для наружных измерений, мм, не более - модификаций 1138, 1338; - модификаций 1161, 1184, 1186, 1191, 1532, 1533, 1534, 1536, 1291; - модификаций 1172. |
0,01 0,02 0,07 |
|
Отклонение от прямолинейности торца штанги1), мм, не более |
0,01 |
|
Отклонение от параллельности цилиндрических образующих конических измерительных поверхностей губок для измерений расстояний между центрами отверстий, мм, не более - модификаций 1177, 1192, 1525. |
0,01 |
|
Отклонение от параллельности цилиндрической образующей конуса и плоской измерительной поверхностью губки, мм, не более - модификаций 1524, 1525. |
0,01 |
|
Отклонение от плоскостности и прямолинейности плоских поверхностей стационарных губок с отверстиями под крепление сменных наконечников, мм, не более - модификаций 1526 исполнений 200, 200WL, модификаций 1530 исполнений 300, 300WL; - модификаций 1124 исполнений 300А, 300AWL; - модификаций 1530 исполнений 500, 500WL. |
0,005 0,006 0,007 |
|
Отклонение от параллельности плоских поверхностей стационарных губок с отверстиями под крепление сменных наконечников, мм, не более - модификаций 1526 исполнений 200, 200WL; - модификаций 1124 исполнений 300А, 300AWL, модификаций 1530 исполнений 300, 300WL; - модификаций 1530 исполнений 500, 500WL. |
0,02 0,03 0,04 |
|
1 |
2 |
|
Допустимое отклонение диаметра сменных наконечников сферической формы для измерений наружных и внутренних размеров от номинального, мм |
±0,005 |
|
Усилие перемещения рамки по штанге, Н, не более: - с диапазоном измерений до 300 мм включ.; |
8 |
|
- с диапазоном измерений св. 300 до 500 мм включ.; |
15 |
|
- с диапазоном измерений св. 500 до 1500 мм включ. |
25 |
|
Параметр шероховатости Ra, мкм, не более - измерительных поверхностей губок для измерений наружных размеров |
0,2 |
|
штангенциркулей модификаций 1138, 1162, 1184, 1186, 1191, 1291, 1338, 1534; - измерительных поверхностей губок для измерений наружных размеров |
0,3 |
|
штангенциркулей модификаций 1161; - измерительных поверхностей губок для измерений наружных размеров |
0,5 |
|
штангенциркулей модификаций 1129, 1167, 1168, 1172, 1185, 1187, 1532, 1533,1535, 1536; - измерительных поверхностей губок для измерений внутренних размеров штангенциркулей модификаций 1120, 1121, 1122, 1123, 1128, 1129, 1138, 1167, 1168, 1176, 1178, 1186, 1191, 1199, 1262, 1291, 1338, 1376, 1520, 1526, 1532,1534, 1536, 1538; |
0,4 |
|
- измерительных поверхностей губок для измерений уступов |
0,4 |
|
штангенциркулей модификаций 1184 - измерительных поверхностей губок для измерений расстояний между |
0,4 |
|
отверстиями штангенциркулей модификаций 1177, 1192, 1525, 1521; - измерительных поверхностей губок для измерений расстояний между |
0,4 |
|
отверстием и плоскостью штангенциркулей модификаций 1524, 1525, 1521; - измерительных поверхностей губок штангенциркулей модификации 1179; |
0,3 |
|
- вспомогательных поверхностей губок штангенциркулей модификаций |
0,2 |
|
1129; - вспомогательных поверхностей губок штангенциркулей модификаций |
0,3 |
|
1120, 1121, 1124, 1262, 1526, 1530; - вспомогательных поверхностей губок штангенциркулей модификаций |
0,8 |
|
1125,1527, 1528; - измерительных поверхностей сменных наконечников штангенциркулей |
0,4 |
|
модификаций 1124, 1125, 1526, 1530; - измерительных поверхностей сменных наконечников штангенциркулей |
0,2 |
|
модификаций 1527, 1528; - поверхности торца штанги штангенциркулей модификаций 1138, 1162, 1184, 1191, 1291, 1338, 1376, 1526, 1532, 1534. |
0,4 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
1) - для штангенциркулей с глубиномером | |
Таблица 12 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 13 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль специальный |
INSIZE |
1 шт. |
|
Источник питания (батарейка)1) |
_ |
1 шт. |
|
Сменные наконечники (для модификаций 1124, 1526, 1530) |
_ |
1 комплект |
|
Сменные наконечники, губки и ограничители высоты (для модификаций 1125) |
_ |
1 комплект |
|
Сменные наконечники для модификаций 1527, 1528 |
_ |
1 комплект2) |
|
Установочная мера (для модификаций 1124, 1526, 1530, 1538) |
_ |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
1) - только для штангенциркулей с цифровым отсчётным устройством 2) - не менее 1 пары по заказу потребителя | ||
Сведения о методах измерений
приведены в разделе 6 «Устройство и принцип работы» паспорта штангенциркулей.
Нормативные документы
Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия INSIZE CO., LTD, Китай «Штангенциркули специальные INSIZE».
Другие Штангенциркули
