Штангенциркули ЧИЗ
| Номер в ГРСИ РФ: | 96750-25 |
|---|---|
| Категория: | Штангенциркули |
| Производитель / заявитель: | АО ТД «Челябинский инструментальный завод» (ТД «ЧИЗ»), г. Москва |
|
96750-25: Описание типа
2025-96750-25.pdf
|
Скачать | 488.4 КБ |
Штангенциркули ЧИЗ (далее по тексту штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин и выполнения разметочных работ.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96750-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 29.10.2030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Штангенциркули | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ЧИЗ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
ШЦ-I-125-0,05 ШЦ-I-125-0,1-1 ШЦ-I-125-0,1-2 ШЦ-I-135-0,05 ШЦ-I-135-0,1-1 ШЦ-I-135-0,1-2 ШЦ-I-150-0,05 ШЦ-I-150-0,1-1 ШЦ-I-150-0,1-2 ШЦ-I-160-0,05 ШЦ-I-160-0,1-1 ШЦ-I-160-0,1-2 ШЦ-I-200-0,05 ШЦ-I-200-0,1-1 ШЦ-I-200-0,1-2 ШЦ-I-250-0,05 ШЦ-I-250-0,1-1 ШЦ-I-250-0,1-2 ШЦ-I-300-0,05 ШЦ-I-300-0,1-1 ШЦ-I-300-0,1-2 ШЦ-II-160-0,05 ШЦ-II-160-0,1-1 ШЦ-II-160-0,1-2 ШЦ-II-200-0,05 ШЦ-II-200-0,1-1 ШЦ-II-200-0,1-2 ШЦ-II-250-0,05 ШЦ-II-250-0,1-1 ШЦ-II-250-0,1-2 ШЦ-II-300-0,05 ШЦ-II-300-0,1-1 ШЦ-II-300-0,1-2 ШЦ-II-400-0,05 ШЦ-II-400-0,1-1 ШЦ-II-400-0,1-2 ШЦ-II-500-0,05 ШЦ-II-500-0,1-1 ШЦ-II-250-630-0,05 ШЦ-II-250-630-0,1-1 ШЦ-II-250-800-0,05 ШЦ-II-250-800-0,1-1 ШЦ-II-320-1000-0,05 ШЦ-II-320-1000-0,1-1 ШЦ-II-500-1250-0,1-1 ШЦ-II-500-1600-0,1-1 ШЦ-II-800-2000-0,1-1 ШЦ-III-160-0,05 ШЦ-III-160-0,1-1 ШЦ-III-160-0,1-2 ШЦ-III-200-0,05 ШЦ-III-200-0,1-1 ШЦ-III-200-0,1-2 ШЦ-III-250-0,05 ШЦ-III-250-0,1-1 ШЦ-III-250-0,1-2 ШЦ-III-300-0,05 ШЦ-III-300-0,1-1 ШЦ-III-300-0,1-2 ШЦ-III-400-0,05 ШЦ-III-400-0,1-1 ШЦ-III-400-0,1-2 ШЦ-III-500-0,05 ШЦ-III-500-0,1-1 ШЦ-III-250-630-0,05 ШЦ-III-250-630-0,1-1 ШЦ-III-250-800-0,05 ШЦ-III-250-800-0,1-1 ШЦ-III-320-1000-0,05 ШЦ-III-320-1000-0,1-1 ШЦ-III-500-1250-0,1-1 ШЦ-III-500-1600-0,1-1 ШЦ-III-800-2000-0,1-1 ШЦК-I-125-0,02 ШЦК-I-125-0,05 ШЦК-I-125-0,1-1 ШЦК-I-125-0,1-2 ШЦК-I-135-0,02 ШЦК-I-135-0,05 ШЦК-I-135-0,1-1 ШЦК-I-135-0,1-2 ШЦК-I-150-0,02 ШЦК-I-150-0,05 ШЦК-I-150-0,1-1 ШЦК-I-150-0,1-2 ШЦК-I-160-0,02 ШЦК-I-160-0,05 ШЦК-I-160-0,1-1 ШЦК-I-160-0,1-2 ШЦК-I-200-0,02 ШЦК-I-200-0,05 ШЦК-I-200-0,1-1 ШЦК-I-200-0,1-2 ШЦК-I-250-0,02 ШЦК-I-250-0,05 ШЦК-I-250-0,1-1 ШЦК-I-250-0,1-2 ШЦК-I-300-0,02 ШЦК-I-300-0,05 ШЦК-I-300-0,1-1 ШЦК-I-300-0,1-2 ШЦЦ-I-125-0,01 ШЦЦ-I-135-0,01 ШЦЦ-I-150-0,01 ШЦЦ-I-160-0,01 ШЦЦ-I-200-0,01 ШЦЦ-I-250-0,01 ШЦЦ-I-300-0,01 ШЦЦ-II-160-0,01 ШЦЦ-II-200-0,01 ШЦЦ-II-250-0,01 ШЦЦ-II-300-0,01 ШЦЦ-II-400-0,01 ШЦЦ-II-500-0,01 ШЦЦ-II-250-630-0,01 ШЦЦ-II-250-800-0,01 ШЦЦ-II-320-1000-0,01 ШЦЦ-III-160-0,01 ШЦЦ-III-200-0,01 ШЦЦ-III-250-0,01 ШЦЦ-III-300-0,01 ШЦЦ-III-400-0,01 ШЦЦ-III-500-0,01 ШЦЦ-III-250-630-0,01 ШЦЦ-III-250-800-0,01 ШЦЦ-III-320-1000-0,01 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2327 от
29.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f9795867-e41c-7e9c-54bb-420e9718186a | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
АО ТД «ЧИЗ», РОССИЯ, JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd.
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.113-85 Государственная система обеспечения единства измерений. Штангенциркули. Методика поверки
(с 29.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 731 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
96750-25: Описание типа
2025-96750-25.pdf
|
Скачать | 488.4 КБ |
Описание типа
Назначение
Штангенциркули ЧИЗ (далее по тексту штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин и выполнения разметочных работ.
Описание
Принцип действия штангенциркулей с отсчетом по нониусу (далее по тексту -штангенциркули ШЦ) - основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отсчетом по круговой шкале отсчетного устройства (далее по тексту - штангенциркули ШЦК) - основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей с цифровым отсчетным устройством (далее по тексту - штангенциркули ШЦЦ) - основан на измерении линейных размеров с последующим отображением результата измерений на цифровом отсчетном устройстве.
Штангенциркули ШЦ и штангенциркули ШЦЦ изготавливаются типов:
I - двусторонние с глубиномером,
II - двусторонние,
III - односторонние.
Штангенциркули ШЦК изготавливаются типа I - двусторонние с глубиномером.
Штангенциркули типов II и III, могут быть оснащены устройством для тонкой установки рамки (микрометрическая подача).
У штангенциркулей ШЦЦ имеется возможность установки нуля в любой точке диапазона измерений, оцифровка шкалы на штанге штангенциркулей ШЦ начинается с нулевой отметки.
Штангенциркули изготавливаются классов точности 1 и 2, отличающиеся пределами допускаемой абсолютной погрешности.
Условное обозначение модификаций штангенциркулей:
- для штангенциркулей ШЦ типа I с диапазоном измерений от 0 до 250 мм и значением отсчета по нониусу 0,05 мм:
ШЦ-1-250-0,05
- для штангенциркулей ШЦ типа II с диапазоном измерений от 250 до 630 мм и значением отсчета по нониусу 0,1 мм, класса точности 1:
ШЦ-И-250-630—0,1-1
- для штангенциркулей ШЦК типа I с диапазоном измерений от 0 до 150 мм с ценой деления круговой шкалы 0,02 мм:
ШЦК-1-150-0,02
- для штангенциркулей ШЦЦ типа I с диапазоном измерений от 0 до 125 мм с шагом дискретности цифрового отсчетного устройства 0,01 мм:
ТПТЩ-1-125-0,01
Штангенциркули ШЦ типа I изготавливаются в следующих модификациях:
ШЦ-1-125-0,05; ШЦ-1-125-0,1-1; ШЦ-1-125-0,1-2; ШЦ-1-135-0,05; ШЦ-1-135-0,1-1; ШЦ-
1-135-0,1-2; ШЦ-1-150-0,05; ШЦ-1-150-0,1-1; ШЦ-1-150-0,1-2; ШЦ-1-160-0,05; ШЦ-
1-160-0,1-1; ШЦ-1-160-0,1-2; ШЦ-1-200-0,05; ШЦ-1-200-0,1-1; ШЦ-1-200-0,1-2; ШЦ-
1-250-0,05; ШЦ-1-250-0,1-1; ШЦ-1-250-0,1-2; ШЦ-1-300-0,05; ШЦ-1-300-0,1-1; ШЦ-I-
300-0,1-2.
Штангенциркули ШЦ типа II изготавливаются в следующих модификациях: ШЦ-
П-160-0,05; ШЦ-П-160-0,1-1; ШЦ-П-160-0,1-2; ШЦ-П-200-0,05; ШЦ-П-200-0,1-1; ШЦ-II-
200-0,1-2; ШЦ-П-250-0,05; ШЦ-П-250-0,1-1; ШЦ-П-250-0,1-2; ШЦ-11-300-0,05; ШЦ-П-300-
0,1-1; ШЦ-П-300-0,1-2; ШЦ-11-400-0,05; ШЦ-П-400-0,1-1; ШЦ-П-400-0,1-2; ШЦ-П-500-
0,05; ШЦ-П-500-0,1-1; ШЦ-11-250-630-0,05; ШЦ-11-250-630-0,1-1; ШЦ-П-250-
800-0,05; ШЦ-П-250-800-0,1-1; ШЦ-П-320-1000-0,05; ШЦ-П-320-1000-0,1-1; ШЦ-П-500-
1250-0,1-1; ШЦ-П-500-1600-0,1-1; ШЦ-П-800-2000-0,1-1.
Штангенциркули ШЦ типа III изготавливаются в следующих модификациях: ШЦ-
Ш-160-0,05; ШЦ-Ш-160-0,1-1; ШЦ-Ш-160-0,1-2; ШЦ-Ш-200-0,05; ШЦ-Ш-200-0,1-1; ШЦ-
Ш-200-0,1-2; ШЦ-Ш-250-0,05; ШЦ-Ш-250-0,1-1; ШЦ-Ш-250-0,1-2; ШЦ-Ш-300-0,05; ШЦ-
Ш-300-0,1-1; ШЦ-Ш-300-0,1-2; ШЦ-Ш-400-0,05; ШЦ-Ш-400-0,1-1; ШЦ-Ш-400-0,1-2; ШЦ-
Ш-500-0,05; ШЦ-Ш-500-0,1-1; ШЦ-Ш-250-630-0,05; ШЦ-Ш-250-630-0,1-1; ШЦ-
Ш-250-800-0,05; ШЦ-Ш-250-800-0,1-1; ШЦ-Ш-320-1000-0,05; ШЦ-Ш-320-1000-0,1-1; ШЦ-Ш-500-1250-0,1-1; ШЦ-Ш-500-1600-0,1-1; ШЦ-Ш-800-2000-0,1-1.
Штангенциркули ШЦК типа I изготавливаются в следующих модификациях: ШЦК-1-125-0,02; ШЦК-1-125-0,05; ШЦК-1-125-0,1-1; ШЦК-1-125-0,1-2; ШЦК-1-135-0,02; ШЦК-1-135-0,05; ШЦК-1-135-0,1-1; ШЦК-1-135-0,1-2; ШЦК-1-150-0,02; ШЦК-1-150-0,05; ШЦК-1-150-0,1-1; ШЦК-1-150-0,1-2; ШЦК-1-160-0,02; ШЦК-1-160-0,05; ШЦК-1-160-0,1-1; ШЦК-1-160-0,1-2; ШЦК-1-200-0,02; ШЦК-1-200-0,05; ШЦК-1-200-0,1-1; ШЦК-1-200-0,1-2; ШЦК-1-250-0,02; ШЦК-1-250-0,05; ШЦК-1-250-0,1-1; ШЦК-1-250-0,1-2; ШЦК-1-300-0,02; ШЦК-1-300-0,05; ШЦК-1-300-0,1-1; ШЦК-1-300-0,1-2.
Штангенциркули ШЦЦ типа I изготавливаются в следующих модификациях: ШЦЦ-1-125-0,01; ШЦЦ-1-135-0,01; ШЦЦ-1-150-0,01; ШЦЦ-1-160-0,01; ШЦЦ-1-200-0,01; ШЦЦ-1-250-0,01; ШЦЦ-1-300-0,01.
Штангенциркули ШЦЦ типа II изготавливаются в следующих модификациях: ШЦЦ-П-160-0,01; ШЦЦ-П-200-0,01; ШЦЦ-П-250-0,01; ШЦЦ-П-300-0,01; ШЦЦ-П-400-0,01; ШЦЦ-П-500-0,01; ШЦЦ-П-250-630-0,01; ШЦЦ-П-250-800-0,01; ШЦЦ-П-320-1000-0,01.
Штангенциркули ШЦЦ типа III изготавливаются в следующих модификациях: ШЦЦ-
Ш-160-0,01; ШЦЦ-Ш-200-0,01; ШЦЦ-Ш-250-0,01; ШЦЦ-Ш-300-0,01; ШЦЦ-
Ш-400-0,01; ШЦЦ-Ш-500-0,01; ШЦЦ-Ш-250-630-0,01; ШЦЦ-Ш-250-800-0,01; ШЦЦ-
III-320-1000-0,01.
К данному типу средств измерений относятся штангенциркули торговой марки «ЧИЗ».
Товарный знак
наносится на паспорт штангенциркулей
типографским методом, на нерабочую поверхность штангенциркуля с лицевой стороны краской или лазерной маркировкой.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на штангенциркуль с лицевой или оборотной стороны штанги краской или лазерной маркировкой в местах, указанных на рисунке 17.
Цвета корпуса и кнопок управления цифрового отсчетного устройства, а также цвет ободка круговой шкалы не влияют на метрологические характеристики штангенциркуля и могут быть изменены изготовителем.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.
Общий вид штангенциркулей указан на рисунках 1 - 16.
Общий вид корпуса цифрового отсчетного устройства указан на рисунке 18.
Общий вид шкал на штанге штангенциркуля указан на рисунке 19.

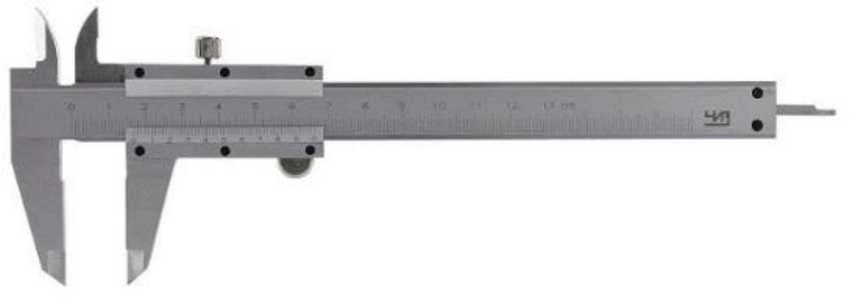

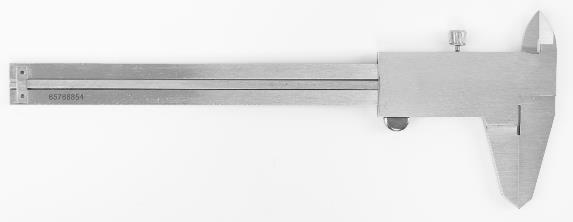

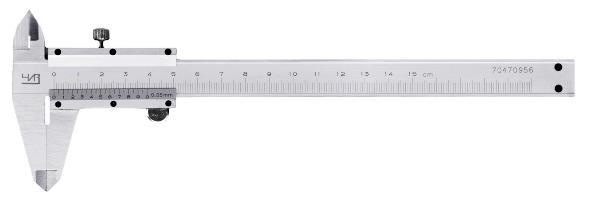

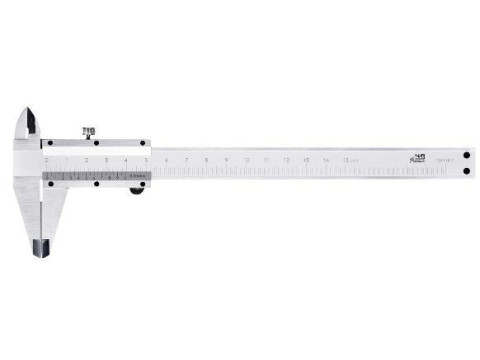

Рисунок 1 - Общий вид штангенциркулей ШЦ-I

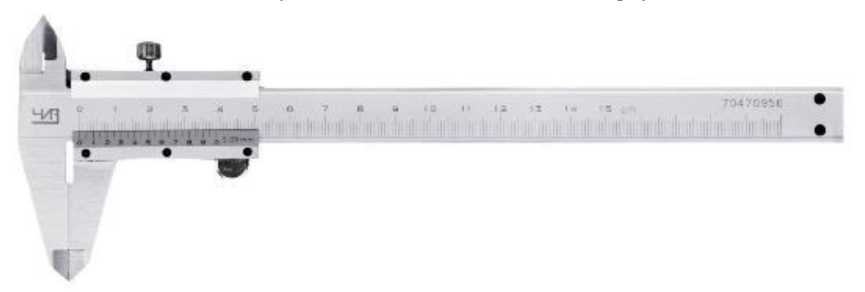

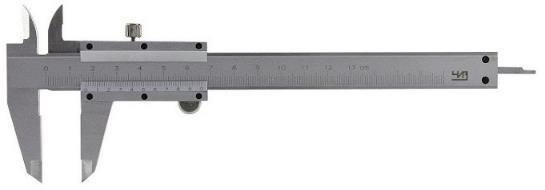

Рисунок 2 - Общий вид штангенциркулей ШЦ-I

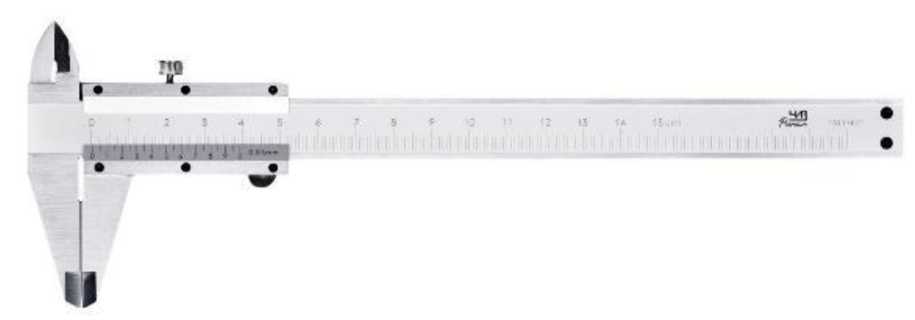

Рисунок 3 - Общий вид штангенциркулей ТТТТЦ-I
Рисунок 4 - Общий вид штангенциркулей ТТГГЦ-I

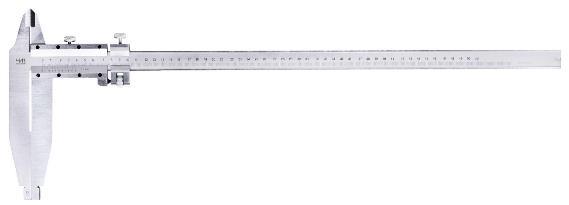

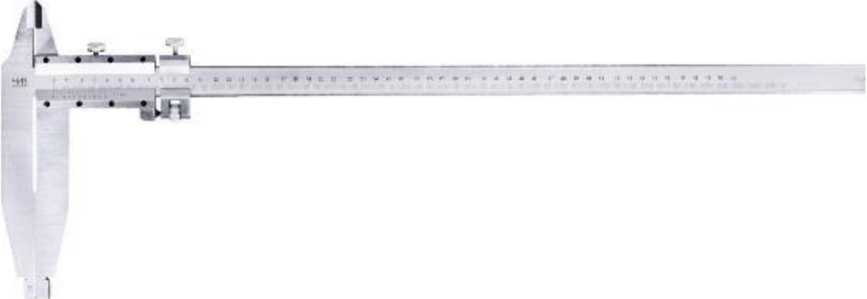

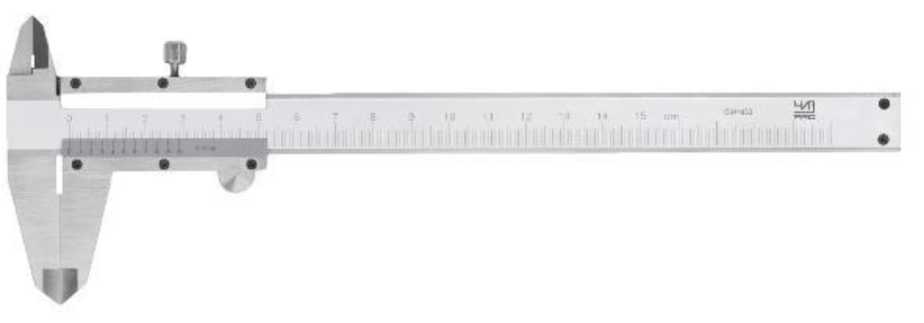

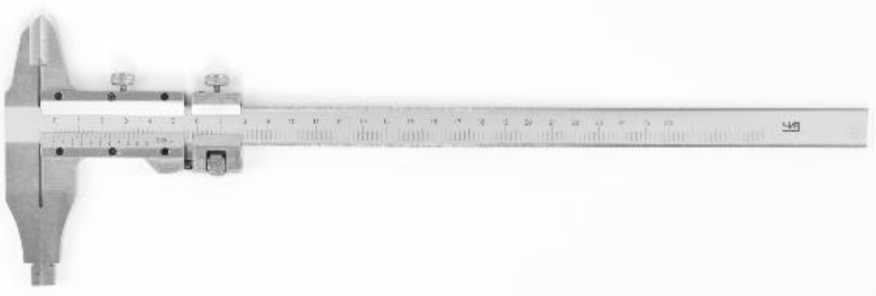

Рисунок 5 - Общий вид штангенциркулей ШЦ-II
Рисунок 6 - Общий вид штангенциркулей ШЦ-II

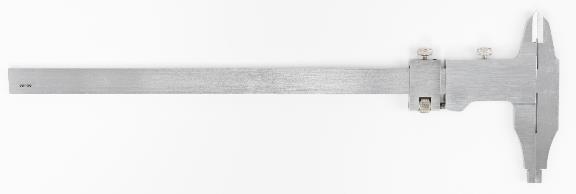

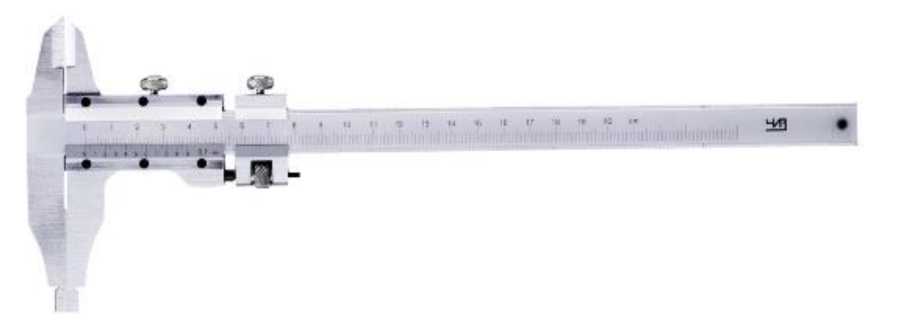

Рисунок 7 - Общий вид штангенциркулей ШЦ-П
Рисунок 8 - Общий вид штангенциркулей ШЦ-II

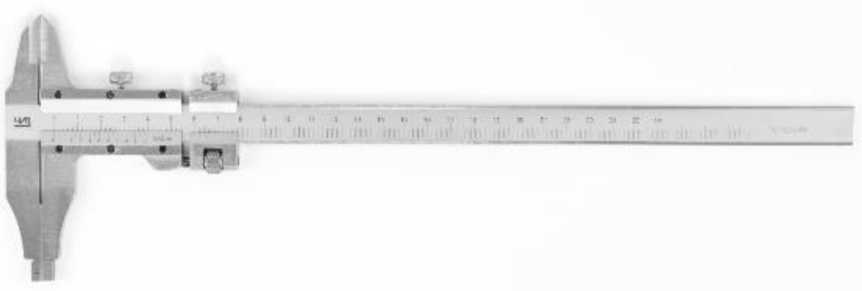

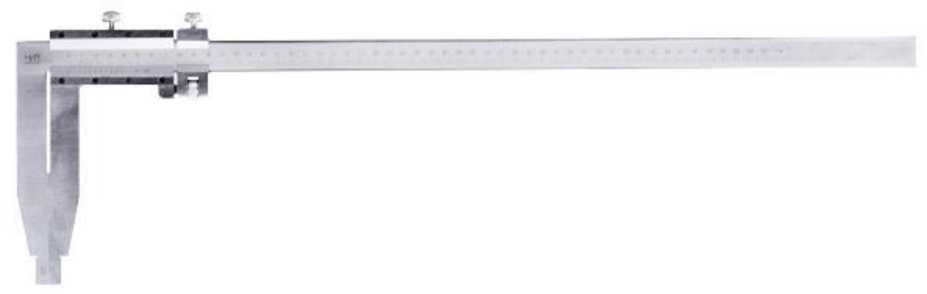

Рисунок 9 - Общий вид штангенциркулей ТТТЦ-Ш

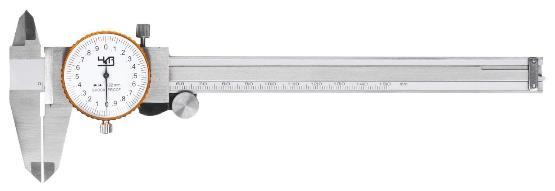

Рисунок 10 - Общий вид штангенциркулей ШЦК-I

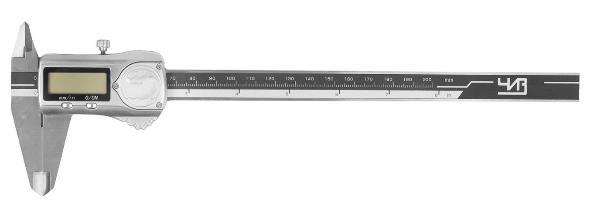

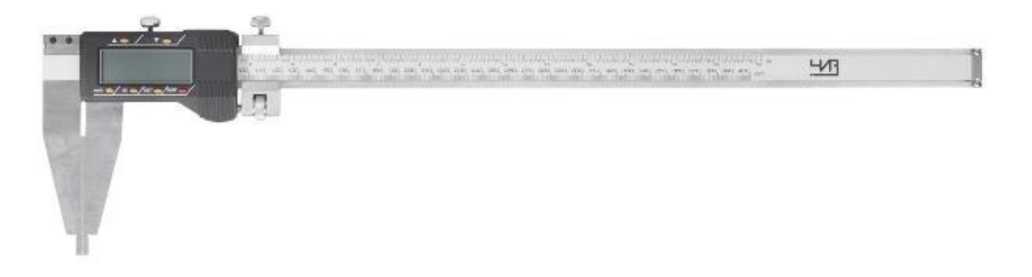

Рисунок 11 - Общий вид штангенциркулей ШЦЦ-I

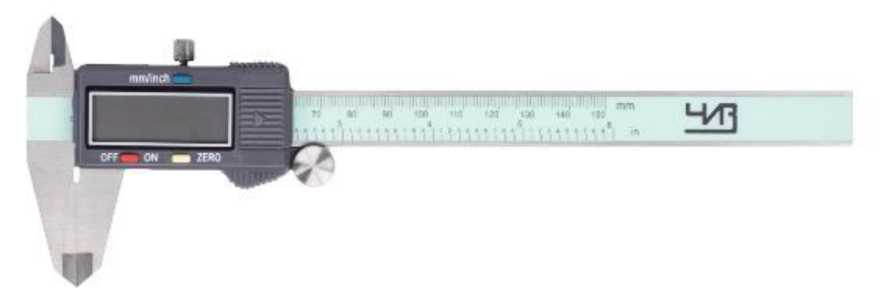

Рисунок 12 - Общий вид штангенциркулей ШЦЦ-I

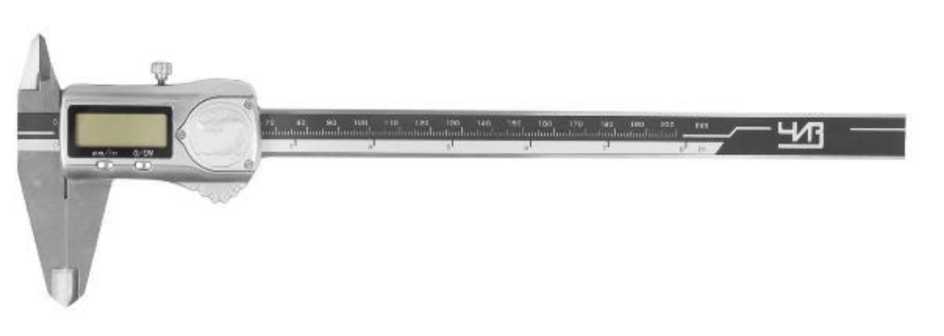

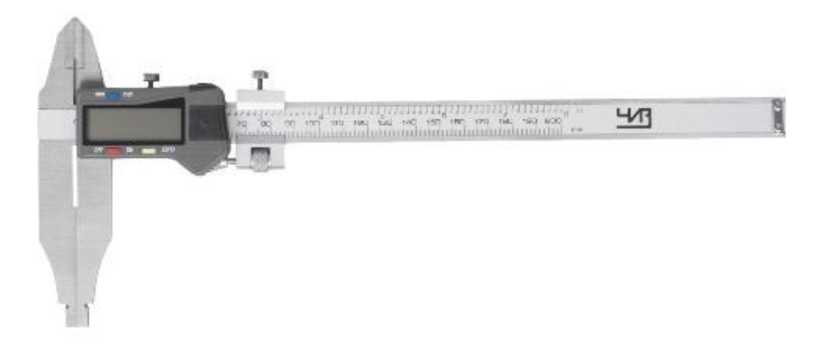

Рисунок 13 - Общий вид штангенциркулей ШТЩ-II
Рисунок 14 - Общий вид штангенциркулей ШЦЦ-II

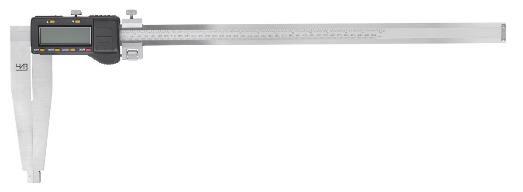

Рисунок 16 - Общий вид штангенциркулей ШЦЦ-Ш
85Г888М
Место нанесения заводского номера

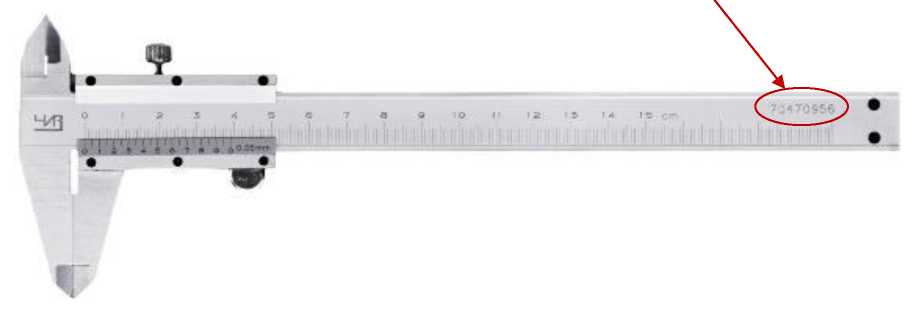

Рисунок 17 - Места нанесения заводского номера

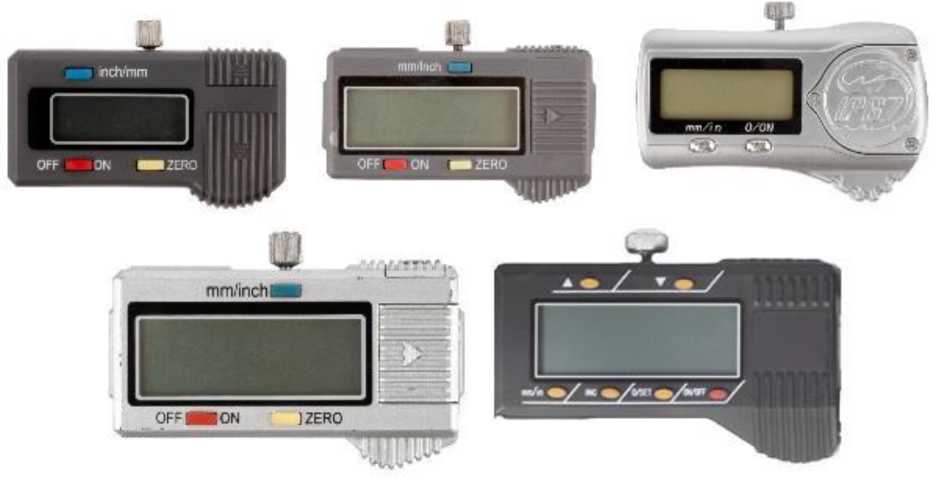

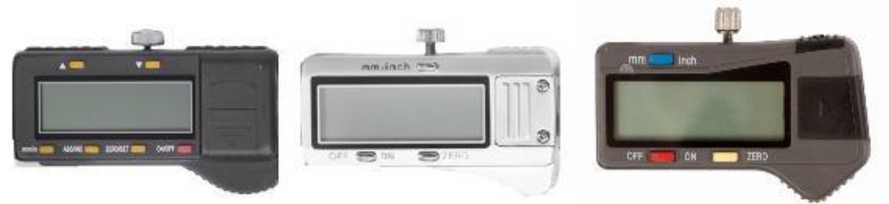

Рисунок 18 - Общий вид корпуса цифрового отсчетного устройства

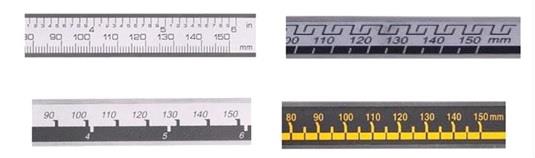

Рисунок 19 - Общий вид шкал на штанге штангенциркуля
Рисунок 20 - Обозначение вылета губок для измерений наружных и внутренних размеров
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства штангенциркулей ШЦЦ на заводе-изготовителе во время производственного цикла. Конструкция штангенциркулей ШЦЦ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики штангенциркулей ШЦ типов I, II, III
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Класс точности |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦ-!-125-0,05 |
От 0 до 125 |
0,05 |
- |
- |
|
ШЦ-!-125-0,1-1 |
0,1 |
1 |
- | |
|
ШЦ-!-125-0,1-2 |
2 |
- | ||
|
ШЦ-!-135-0,05 |
От 0 до 135 |
0,05 |
- |
- |
|
ШЦ-!-135-0,1-1 |
0,1 |
1 |
- | |
|
ШЦ-!-135-0,1-2 |
2 |
- | ||
|
ШЦ-!-150-0,05 |
От 0 до 150 |
0,05 |
- |
- |
|
ШЦ-!-150-0,1-1 |
0,1 |
1 |
- | |
|
ШЦ-!-150-0,1-2 |
2 |
- | ||
|
ШЦ-!-160-0,05 |
От 0 до 160 |
0,05 |
- |
- |
|
ШЦ-!-160-0,1-1 |
0,1 |
1 |
- | |
|
ШЦ-!-160-0,1-2 |
2 |
- | ||
|
ШЦ-I-200-0,05 |
От 0 до 200 |
0,05 |
- |
- |
|
ШЦ-!-200-0,1-1 |
0,1 |
1 |
- | |
|
ШЦ-!-200-0,1-2 |
2 |
- | ||
|
ШЦ-I-250-0,05 |
От 0 до 250 |
0,05 |
- |
- |
|
ШЦ-!-250-0,1-1 |
0,1 |
1 |
- | |
|
ШЦ-!-250-0,1-2 |
2 |
- |
|
Продолжение таблицы |
1 | |||
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Класс точности |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦ-1-300-0,05 |
От 0 до 300 |
0,05 |
- |
- |
|
ШЦ-1-300-0,1-1 |
0,1 |
1 |
- | |
|
ШЦ-1-300-0,1-2 |
2 |
- | ||
|
ШЦ-П-160-0,05 |
От 0 до 160 |
0,05 |
- |
10 |
|
ШЦ-П-160-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-П-160-0,1-2 |
2 |
10 | ||
|
ШЦ-11-200-0,05 |
От 0 до 200 |
0,05 |
- |
10 |
|
ШЦ-П-200-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-П-200-0,1-2 |
2 |
10 | ||
|
ШЦ-11-250-0,05 |
От 0 до 250 |
0,05 |
- |
10 |
|
ШЦ-П-250-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-П-250-0,1-2 |
2 |
10 | ||
|
ШЦ-11-300-0,05 |
От 0 до 300 |
0,05 |
- |
10 |
|
ШЦ-П-300-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-П-300-0,1-2 |
2 |
10 | ||
|
ШЦ-11-400-0,05 |
От 0 до 400 |
0,05 |
- |
10 |
|
ШЦ-П-400-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-П-400-0,1-2 |
2 |
10 | ||
|
ШЦ-11-500-0,05 |
От 0 до 500 |
0,05 |
- |
20 |
|
ШЦ-П-500-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-11-250-630-0,05 |
От 250 до 630 |
0,05 |
- |
20 |
|
ШЦ-П-250-630-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-11-250-800-0,05 |
От 250 до 800 |
0,05 |
- |
20 |
|
ШЦ-П-250-800-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-11-320-1000-0,05 |
От 320 до 1000 |
0,05 |
- |
20 |
|
ШЦ-П-320-1000-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-П-500-1250-0,1-1 |
От 500 до 1250 |
0,1 |
1 |
20 |
|
ШЦ-П-500-1600-0,1-1 |
От 500 до 1600 |
0,1 |
1 |
20 |
|
ШЦ-П-800-2000-0,1-1 |
От 800 до 2000 |
0,1 |
1 |
20 |
|
ШЦ-Ш-160-0,05 |
От 0 до 160 |
0,05 |
- |
10 |
|
ШЦ-Ш-160-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-160-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-200-0,05 |
От 0 до 200 |
0,05 |
- |
10 |
|
ШЦ-Ш-200-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-200-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-250-0,05 |
От 0 до 250 |
0,05 |
- |
10 |
|
ШЦ-Ш-250-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-250-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-300-0,05 |
От 0 до 300 |
0,05 |
- |
10 |
|
ШЦ-Ш-300-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-300-0,1-2 |
2 |
10 | ||
Продолжение таблицы 1
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Класс точности |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦ-Ш-400-0,05 |
От 0 до 400 |
0,05 |
- |
10 |
|
ШЦ-Ш-400-0,1-1 |
0,1 |
1 |
10 | |
|
ШЦ-Ш-400-0,1-2 |
2 |
10 | ||
|
ШЦ-Ш-500-0,05 |
От 0 до 500 |
0,05 |
- |
20 |
|
ШЦ-Ш-500-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-Ш-250-630-0,05 |
От 250 до 630 |
0,05 |
- |
20 |
|
ШЦ-Ш-250-630-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-Ш-250-800-0,05 |
От 250 до 800 |
0,05 |
- |
20 |
|
ШЦ-Ш-250-800-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-Ш-320-1000-0,05 |
От 320 до 1000 |
0,05 |
- |
20 |
|
ШЦ-Ш-320-1000-0,1-1 |
0,1 |
1 |
20 | |
|
ШЦ-Ш-500-1250-0,1-1 |
От 500 до 1250 |
0,1 |
1 |
20 |
|
ШЦ-Ш-500-1600-0,1-1 |
От 500 до 1600 |
0,1 |
1 |
20 |
|
ШЦ-Ш-800-2000-0,1-1 |
От 800 до 2000 |
0,1 |
1 |
20 |
Таблица 2 - Метрологические характеристики штангенциркулей ШЦК типа I
|
Модификация |
Диапазон измерений, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Класс точности |
|
ШЦК-1-125-0,02 |
От 0 до 125 |
0,02 |
- |
|
ШЦК-1-125-0,05 |
0,05 |
- | |
|
ШЦК-1-125-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-125-0,1-2 |
2 | ||
|
ШЦК-1-135-0,02 |
От 0 до 135 |
0,02 |
- |
|
ШЦК-1-135-0,05 |
0,05 |
- | |
|
ШЦК-1-135-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-135-0,1-2 |
2 | ||
|
ШЦК-1-150-0,02 |
От 0 до 150 |
0,02 |
- |
|
ШЦК-1-150-0,05 |
0,05 |
- | |
|
ШЦК-1-150-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-150-0,1-2 |
2 | ||
|
ШЦК-1-160-0,02 |
От 0 до 160 |
0,02 |
- |
|
ШЦК-1-160-0,05 |
0,05 |
- | |
|
ШЦК-1-160-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-160-0,1-2 |
2 | ||
|
ШЦК-1-200-0,02 |
От 0 до 200 |
0,02 |
- |
|
ШЦК-1-200-0,05 |
0,05 |
- | |
|
ШЦК-1-200-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-200-0,1-2 |
2 | ||
|
ШЦК-1-250-0,02 |
От 0 до 250 |
0,02 |
- |
|
ШЦК-1-250-0,05 |
0,05 |
- | |
|
ШЦК-1-250-0,1-1 |
0,1 |
1 | |
|
ШЦК-1-250-0,1-2 |
2 |
Таблица 2 - Метрологические характеристики штангенциркулей ШЦК типа I
|
Модификация |
Диапазон измерений, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Класс точности |
|
ШЦК-!-300-0,02 |
От 0 до 300 |
0,02 |
- |
|
ШЦК-!-300-0,05 |
0,05 |
- | |
|
ШЦК-!-300-0,1-1 |
0,1 |
1 | |
|
ШЦК-!-300-0,1-2 |
2 |
Таблица 3 - Метрологические характеристики штангенциркулей ШЦЦ типов I, II, III
|
Модификация |
Диапазон измерений, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более |
|
ШЦЦ-!-125-0,01 |
От 0 до 125 |
0,01 |
- |
|
ШЦЦ-!-135-0,01 |
От 0 до 135 |
0,01 |
- |
|
ШЦЦ-!-150-0,01 |
От 0 до 150 |
0,01 |
- |
|
ШЦЦ-!-160-0,01 |
От 0 до 160 |
0,01 |
- |
|
ШЦЦ-!-200-0,01 |
От 0 до 200 |
0,01 |
- |
|
ШЦЦ-!-250-0,01 |
От 0 до 250 |
0,01 |
- |
|
ШЦЦ-!-300-0,01 |
От 0 до 300 |
0,01 |
- |
|
ШЦЦ-П-160-0,01 |
От 0 до 160 |
0,01 |
10 |
|
ШЦЦ-П-200-0,01 |
От 0 до 200 |
0,01 |
10 |
|
ШЦЦ-П-250-0,01 |
От 0 до 250 |
0,01 |
10 |
|
ШЦЦ-П-300-0,01 |
От 0 до 300 |
0,01 |
10 |
|
ШЦЦ-П-400-0,01 |
От 0 до 400 |
0,01 |
10 |
|
ШЦЦ-П-500-0,01 |
От 0 до 500 |
0,01 |
20 |
|
ШЦЦ-П-250-630-0,01 |
От 250 до 630 |
0,01 |
20 |
|
ШЦЦ-П-250-800-0,01 |
От 250 до 800 |
0,01 |
20 |
|
ШЦЦ-П-320-1000-0,01 |
От 320 до 1000 |
0,01 |
20 |
|
ШЦЦ-Ш-160-0,01 |
От 0 до 160 |
0,01 |
10 |
|
ШЦЦ-Ш-200-0,01 |
От 0 до 200 |
0,01 |
10 |
|
ШЦЦ-Ш-250-0,01 |
От 0 до 250 |
0,01 |
10 |
|
ШЦЦ-Ш-300-0,01 |
От 0 до 300 |
0,01 |
10 |
|
ШЦЦ-Ш-400-0,01 |
От 0 до 400 |
0,01 |
10 |
|
ШЦЦ-Ш-500-0,01 |
От 0 до 500 |
0,01 |
20 |
|
ШЦЦ-Ш-250-630-0,01 |
От 250 до 630 |
0,01 |
20 |
|
ШЦЦ-Ш-250-800-0,01 |
От 250 до 800 |
0,01 |
20 |
|
ШЦЦ-Ш-320-1000-0,01 |
От 320 до 1000 |
0,01 |
20 |
Таблица 4 - Пределы допускаемой абсолютной погрешности штангенциркулей при температуре
окружающей среды от плюс 15 °С до плюс 25 °С
|
Измеряемая длина, мм |
Пределы допускаемой абсолютной погрешности (±), мм | |||||||
|
при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы отсчетного устройства, мм |
с шагом дискретности цифрового отсчетного устройства 0,01 мм | ||||||
|
0,05 |
0,1 для класса точности |
0,02 |
0,05 |
0,1 для класса точности | ||||
|
1 |
2 |
1 |
2 | |||||
|
От 0 до 100 включ. Св. 100 до 200 включ. |
0,05 |
0,05 |
0,10 |
0,03 |
0,04 |
0,05 |
0,08 |
0,03 |
|
Св. 200 до 300 включ. |
0,04 |
0,04 | ||||||
|
Св. 300 до 400 включ. |
0,10 |
- |
- |
- |
- | |||
|
Св. 400 до 600 включ. |
0,10 |
- |
0,05 | |||||
|
Св. 600 до 800 включ. |
0,06 | |||||||
|
Св. 800 до 1000 включ. |
0,07 | |||||||
|
Св. 1000 до 1100 включ. |
- |
0,15 |
- | |||||
|
Св. 1100 до 1200 включ. |
0,16 | |||||||
|
Св. 1200 до 1300 включ. |
0,17 | |||||||
|
Св. 1300 до 1400 включ. |
0,18 | |||||||
|
Св. 1400 до 1500 включ. |
0,19 | |||||||
|
Св. 1500 до 2000 |
0,20 | |||||||
Примечания:
1 За измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок.
2 . Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности измерений измеряемой длины.
Таблица 5 - Вылет губок l и 12 для измерения наружных размеров и вылет губок 11 и 1з для
измерений внутренних размеров (Рисунок 20)
|
Диапазон измерений, мм |
1, мм |
11, мм |
12, мм |
13, мм | |
|
не менее |
не более |
не менее | |||
|
От 0 до 125 |
35 |
42 |
15 |
- |
- |
|
От 0 до 135 |
38 |
42 |
16 |
- |
- |
|
От 0 до 150 |
38 |
42 |
16 |
- |
- |
|
От 0 до 160 |
45 |
50 |
16 |
16 |
6 |
|
От 0 до 200 |
50 |
63 |
16 |
20 |
8 |
|
От 0 до 250 |
60 |
80 |
16 |
25 |
10 |
|
От 0 до 300 |
63 |
100 |
22 |
30 |
10 |
|
От 0 до 400 |
63 |
125 |
- |
30 |
10 |
|
От 0 до 500 |
80 |
160 |
- |
40 |
15 |
|
От 250 до 630 |
80 |
200 |
- |
40 |
15 |
|
От 250 до 800 |
80 |
200 |
- |
50 |
15 |
|
От 320 до 1000 |
80 |
200 |
- |
50 |
20 |
|
От 500 до 1250 |
100 |
300 |
- |
63 |
20 |
|
От 500 до 1600 |
100 |
300 |
- |
63 |
20 |
|
От 800 до 2000 |
100 |
300 |
- |
63 |
20 |
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Параметр шероховатости Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более: - плоских и цилиндрических измерительных поверхностей |
0,32 |
|
- измерительных поверхностей кромочных губок |
0,63 |
|
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более: - для штангенциркулей с отсчетом по нониусу 0,05 мм |
0,25 |
|
- для штангенциркулей с отсчетом по нониусу 0,1 мм |
0,30 |
|
Допуск плоскостности и прямолинейности плоских измерительных поверхностей на 100 мм длины большей стороны измерительной поверхности штангенциркулей, мм |
0,01 |
|
Допускаемые отклонения от плоскостности и прямолинейности измерительных поверхностей губок, мм, не более: - для штангенциркулей со значением отсчета по нониусу, с ценой деления шкалы и шагом дискретности не более 0,05 мм и длиной большей стороны измерительной поверхности менее 40 мм |
0,004 |
|
- для штангенциркулей со значением отсчета по нониусу и с ценой деления шкалы 0,1 мм и длиной большей стороны измерительной поверхности менее 70 мм |
0,007 |
|
Допуск прямолинейности торца штанги штангенциркулей типа I, мм |
0,01 |
|
Допуск параллельности плоских измерительных поверхностей губок для измерения наружных размеров на 100 мм длины губок, мм: - при значении отсчета по нониусу, цене деления шкалы и шаге дискретности не более 0,05 мм |
0,02 |
|
- при значении отсчета по нониусу и цене деления шкалы 0,1 мм |
0,03 |
П Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Размер сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей типов II и III, мм, не более: - с верхним пределом диапазона измерений до 400 мм включ. - с верхним пределом диапазона измерений св. 400 мм |
10 20 |
|
Отклонение размера сдвинутых до соприкосновения губок для внутренних измерений, мм, не более: - для штангенциркулей ЩЦ типов II и III - для штангенциркулей ЩЦЦ типов II и III |
(О+о,о3) (О+0,01) |
|
Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей типа I, установленных на размер 10 мм, мм |
10+0,07 ±и+0,02 |
|
Допуск параллельности измерительных поверхностей губок для измерений внутренних размеров, мм |
0,01 |
|
Допуск параллельности измерительных поверхностей кромочных губок для штангенциркулей 2 класса точности, мм |
0,02 |
|
Ширина штрихов шкал штанги и нониуса, мм |
От 0,08 до 0,20 |
|
Ширина штрихов круговой шкалы отсчетного устройства, мм |
От 0,15 до 0,25 |
|
Разность ширины штрихов в пределах одной шкалы штанги, мм, не более: - при значении отсчета по нониусу 0,05 мм - при значении отсчета по нониусу 0,1 мм |
0,03 0,05 |
|
Таблица 7 - Усилие перемещения рамки по штанге | |
|
Верхний предел диапазона измерений штангенциркуля, мм, не более |
Усилие перемещения, Н, не более |
|
250 |
15 |
|
400 |
20 |
|
2000 |
30 |
аблица 8 - Условия эксплуатации
|
Наименование параметра |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре плюс 25 °С, %, не более |
От +10 до +40 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Штангенциркуль |
ЧИЗ |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Элемент питания для штангенциркулей ШЦЦ |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Порядок работы» паспорта штангенциркулей.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
ГОСТ 166-89 Штангенциркули. Технические условия.
Другие Штангенциркули
