Образцы шероховатости поверхности (сравнения) РИК

Назначение

Образцы шероховатости поверхности (сравнения) РИК (далее по тексту - образцы) предназначены для сравнения шероховатости поверхности образца визуально или на ощупь с поверхностью металлических деталей после (или в процессе) их обработки на металлорежущих станках.

Описание

Принцип контроля параметра шероховатости поверхности детали с помощью образца заключается в сравнении поверхностей образца и контролируемой детали визуально или на ощупь. Для этого выбирается образец соответствующего вида обработки, номинальное числовое значение параметра шероховатости поверхности которого соответствует заданному числовому значению параметра шероховатости поверхности контролируемой детали. В результате сравнения делается заключение о том, что параметр шероховатости контролируемой детали не превышает номинальное значение параметра шероховатости подобранного образца сравнения.

Образцы шероховатости выпускаются поштучно или набором определенного вида обработки: точение (условное обозначение способа обработки - Т), расточка (Р), фрезерование цилиндрическое (ФЦ), строгание (С), шлифование периферией круга (плоское - ШП, цилиндрическое выпуклое - ШЦ, цилиндрическое вогнутое - ШЦВ), точение торцевое (ТТ), фрезерование торцевое (ФТ и ФТП), шлифование торцевое (ШТ), шлифование чашеобразным кругом (ШЧ), полирование плоское (ПП), полирование цилиндрическое (ПЦ).

Образцы шероховатости изготавливаются из стали, алюминия, титана, чугуна, меди, латуни, бронзы и поставляются в виде отдельных образцов (рис. 1а), набором от двух до шести образцов шероховатости одного вида обработки, помещенными в футляр, с различными номинальными значениями параметра Ra (рис. 1б), или в виде плашки с образцами одного вида обработки с различными номинальными значениями параметра Ra, каждая из которых помещается в мягкий футляр, также плашки могут формироваться в набор с различными видами обработки и размещаться в коробке (рис. 1в).

Поверхность образца может дополнительно оцениваться параметрами шероховатости Rz, Rmax, Sm, S, tp, значения которых не нормируются и приводятся как справочные по результатам измерений.

Заводской номер в цифровом формате наносится методом лазерной гравировки на нерабочей поверхности каждого образца и на металлический шильдик (Рис.2), размещаемый на футляре (коробке) набора. Нанесение знака поверки не предусмотрено. Пломбирование образцов шероховатости не предусмотрено.

/_ф_\   - Товарный знак «РИК» наносится на паспорт образцов шероховатости типографским

/RIC\ методом, на нерабочую поверхность образца и на металлический шильдик методом лазерной гравировки.

Общий вид образцов шероховатости показан на рисунках 1-2.

а)

б)

в)

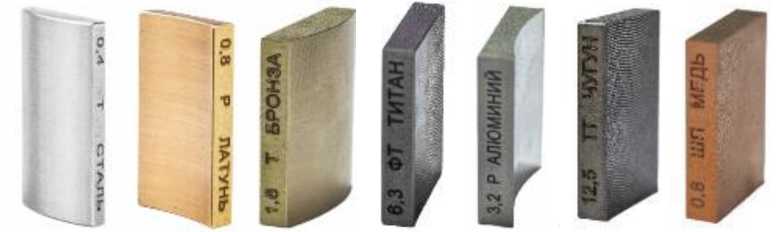

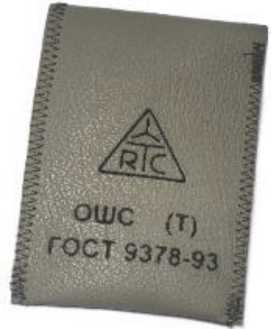

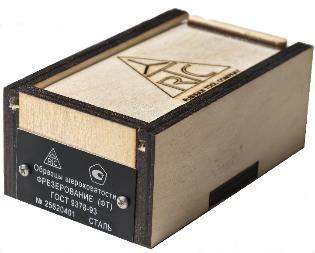

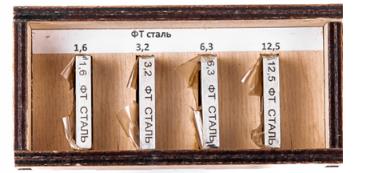

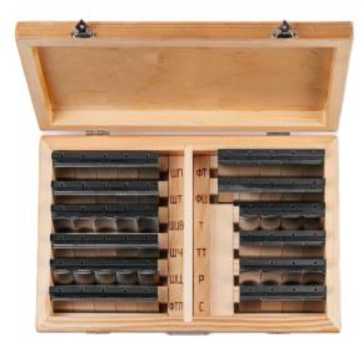

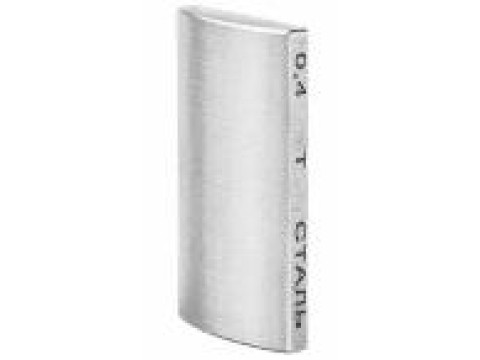

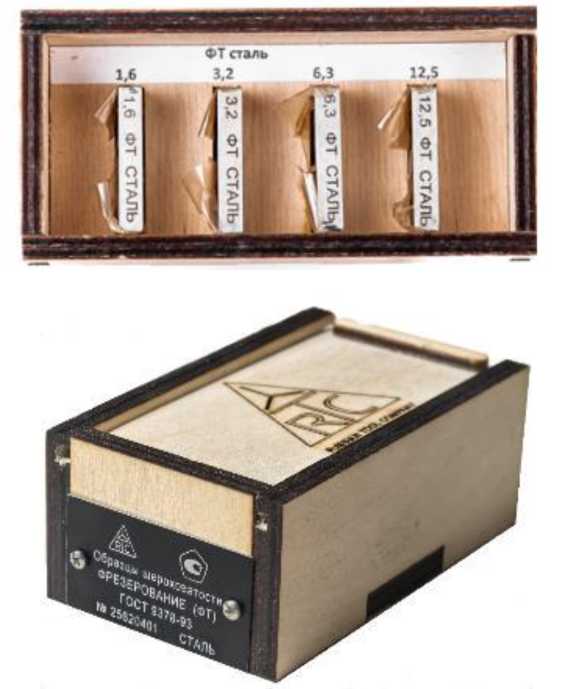

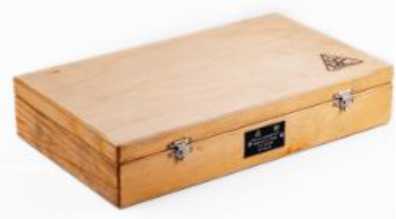

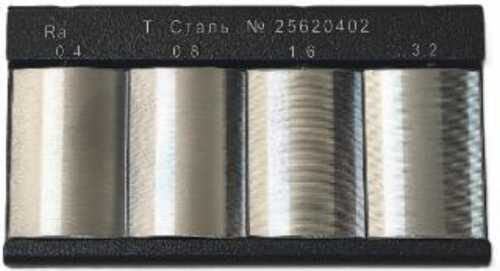

Рисунок 1 - Общий вид образцов шероховатости (сравнения) РИК

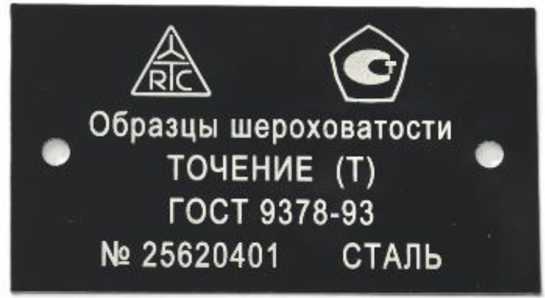

Рисунок 2 - Вид металлического шильдика

Программное обеспечение

Отсутствует.

Технические характеристики

Таблица 1 Способы обработки, воспроизводимые образцами, форма образца и основное направление неровностей поверхности образца_________________________________________

Примечание: Образцы шероховатости характеризуют особенности только воспроизводимого способа обработки.

Таблица 2. Ряды номинальных значений параметра шероховатости Ra поверхности образца в зависимости от воспроизводимого способа обработки и базовые длины для оценки параметра шероховатости________________________________________________________________

Примечание: Средний шаг неровностей поверхности образца не должен превышать 1/3 соответствующей базовой длины.

Таблица 3. Допускаемые отклонения среднего значения параметра Ra от номинального и допускаемые средние квадратические отклонения от среднего значения Ra_____________

Примечание: Допускаемое среднее квадратическое отклонение указано для длины оценки, содержащей 5 базовых длин. Для другого количества n базовых длин в длине оценки допускаемое отклонение On определяют по формуле:

Таблица 4. Основные технические характеристики

Таблица 5 - Условия эксплуатации

Знак утверждения типа

наносится на титульный лист паспорта типографским методом и на шильд, расположенный на футляре (коробке) набора, методом лазерной гравировки.

Комплектность

Таблица 6. Комплектность средств измерений

Сведения о методах измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» Паспорта ОШС.01.001.ПС.

Нормативные документы

Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Росстандарта 06 ноября 2019 г. №2657;

ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия.
