Мерник металлический технический 1-го класса К7-ВМА
| Номер в ГРСИ РФ: | 96759-25 |
|---|---|
| Категория: | Мерники |
| Производитель / заявитель: | Смелянский машиностроительный завод, Украина, г.Смела |
|
96759-25: Описание типа
2025-96759-25.pdf
|
Скачать | 114.4 КБ |
Мерник металлический технический 1-го класса К7-ВМА (далее - мерник) предназначен для измерений объема жидкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96759-25 | ||||||
| Наименование | Мерник металлический технический 1-го класса | ||||||
| Модель | К7-ВМА | ||||||
| Приказы |
№2327 от
29.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ac89bae2-7854-0f7b-8b1d-fcf88e30df3b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Смелянский машиностроительный завод, УКРАИНА, 20700, Черкасская обл., г. Смела, ул. Независимости, д. 67
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.633-2013 Государственная система обеспечения единства измерений. Мерники металлические технические. Методика поверки
(с 29.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96759-25: Описание типа
2025-96759-25.pdf
|
Скачать | 114.4 КБ |
Описание типа
Назначение
Мерник металлический технический 1-го класса К7-ВМА (далее - мерник) предназначен для измерений объема жидкости.
Описание
Принцип действия мерника основан на заполнении или сливе из него жидкости. Уровень наполнения мерника соответствует определенному объему жидкости.
Мерник представляет собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и плоской съемной крышкой, установленного на опоры в вертикальном положении при помощи отвеса. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами. В верхней части мерника расположено устройство для сообщения внутренней полости мерника с атмосферой. Мерник имеет краны для отбора проб. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива жидкости.
Заводской номер нанесен на маркировочную табличку методом фотопечати.
К данному типу относится мерник металлический технический 1-го класса К7-ВМА с заводским номером 4814.
Общий вид мерника и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и место нанесения заводского номера представлены на рисунке 1.

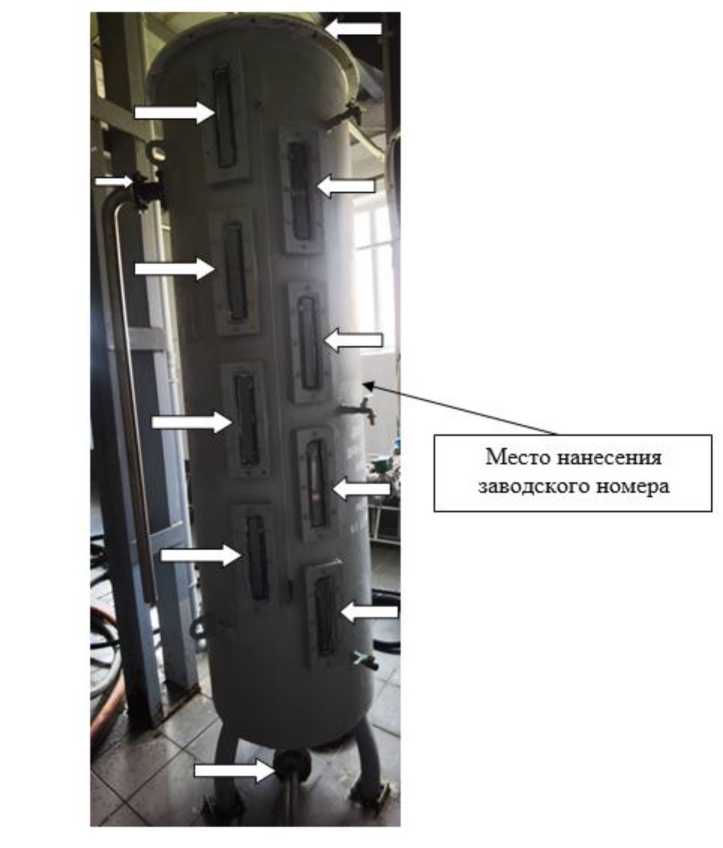

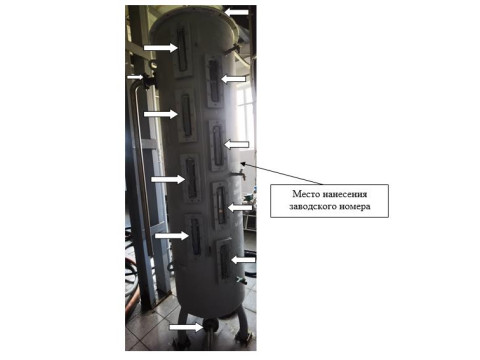

Рисунок 1 - Общий вид мерника металлического технического 1-го класса К7-ВМА и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и место нанесения заводского номера
Знак поверки наносится методом давления на пломбы, обозначенные белыми стрелками на рисунке 1:
- пломба, ограничивающая доступ к крану сливному;
- пломба, ограничивающая доступ к смотровым окнам;
- пломба, ограничивающая доступ к люку горловины;
- пломба, ограничивающая доступ к переливной трубе.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
750 |
|
Пределы допускаемой относительной погрешности при температуре +20 °С от номинального значения полной вместимости, % |
±0,2 |
|
Класс по ГОСТ 8.633-2013 |
1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - диаметр - высота |
700 3200 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от + 10 до + 30 от 30 до 80 от 96 до 104 |
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мерник металлический технический 1-го класса |
К7-ВМА |
1 шт. |
|
Паспорт |
1 шт. |
Сведения о методах измерений
приведены в разделе 3 паспорта.
Нормативные документы
Приказ Росстандарта № 2356 от 26.09.2022г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
