Термопреобразователи сопротивления платиновые 2×PT100B4L-5-68450-BB2069A
| Номер в ГРСИ РФ: | 96761-25 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "Dittmer Temperaturfuhler GmbH & Co. KG", Германия |
|
96761-25: Описание типа
2025-96761-25.pdf
|
Скачать | 138.3 КБ |
Термопреобразователи сопротивления платиновые 2*PT100B4L-5-68450-BB2069A (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры смазочного масла в модуле жидкого топлива и температуры жидкости в расширительном баке в составе паротурбинной установки с паровой турбиной серии SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96761-25 | |||||||||||||||
| Наименование | Термопреобразователи сопротивления платиновые | |||||||||||||||
| Модель | 2×PT100B4L-5-68450-BB2069A | |||||||||||||||
| Приказы |
№2327 от
29.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f11e8134-d0ef-23da-da10-8431c224bd33 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Dittmer Temperaturfuhler GmbH & Co.KG, ГЕРМАНИЯ, Carl-Zeiss-Straße, 19, D-47475 Kamp-Lintfort
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.461-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
(с 29.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96761-25: Описание типа
2025-96761-25.pdf
|
Скачать | 138.3 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые 2xPT100B4L-5-68450-BB2069A (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры смазочного масла в модуле жидкого топлива и температуры жидкости в расширительном баке в составе паротурбинной установки с паровой турбиной серии SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.
Описание
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления платинового чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.
Термопреобразователи состоят из измерительной вставки и защитной арматуры, соединенной с защитной головкой из алюминиевого сплава. Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой. Внутри трубки размещены два ЧЭ с минеральной изоляцией проводов. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Материал трубки измерительной вставки и защитной арматуры - нержавеющая сталь.
Схема соединения внутренних проводников ТС с ЧЭ: 4-х проводная.
К термопреобразователям данного типа относятся термопреобразователи сопротивления платиновые 2*PT100B4L-5-68450-BB2069A с заводскими номерами: 7001072622-00070-01, 7001072622-00070-02, 7001072622-00070-03, 7001072622-00070-04.
Заводской номер ТС в виде обозначения, состоящего из арабских цифр, наносится на этикетку, прикрепленную к ТС, типографским способом.
Общий вид ТС с указанием места нанесения заводского номера представлен на рисунке 1. Фотография этикетки одного из ТС приведена на рисунке 2.

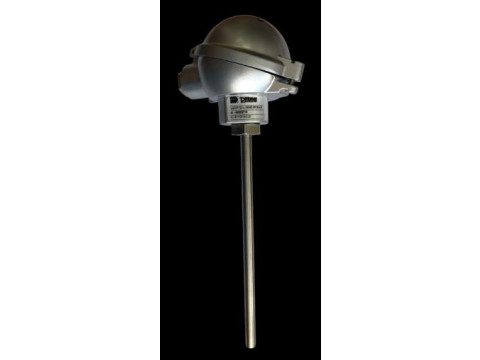

Место нанесения
заводского номера

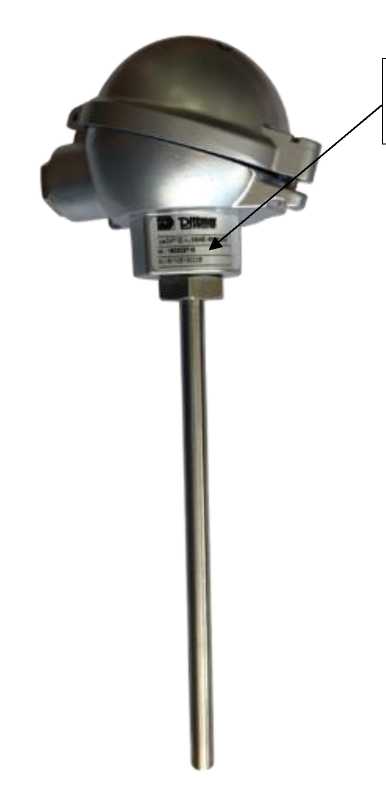

Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера

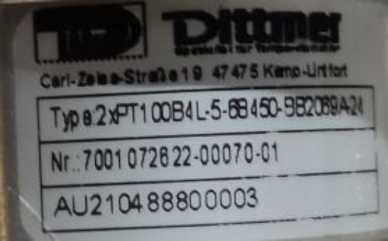

Рисунок 2 - Фотография этикетки ТС
Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.
Пломбирование ТС не предусмотрено.
Технические характеристики
Метрологические и технические характеристики ТС приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С - зав. № 7001072622-00070-01 - зав. № 7001072622-00070-02, 7001072622-00070-03, 7001072622-00070 04 |
от 0 до +300 от 0 до +100 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент ТС а , °С-1 |
0,00385 |
|
Номинальное значение сопротивления ТС при 0 °С (R0), Ом |
100 |
|
Класс допуска по ГОСТ 6651-2009 |
В |
|
Допуск по ГОСТ 6651-2009, °С (|11 - абсолютное значение температуры, °С, без учета знака) |
±(0,3+0,005-| 11) |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 |
|
Диаметр монтажной части ТС, мм |
10 |
|
Длина монтажной части ТС, мм - зав. № 7001072622-00070-01 - зав. № 7001072622-00070-02, 7001072622-00070-03, 7001072622-00070 04 |
200 300 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -40 до +85 95 |
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления платиновый |
2xPT100B4L-5-68450-BB2069A |
4 шт. |
|
Паспорт (на русском языке) |
- |
4 экз. |
Сведения о методах измерений
приведены в разделе 6 паспорта.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
Другие Термопреобразователи
