Тестеры MTS 5800-100G
| Номер в ГРСИ РФ: | 96768-25 |
|---|---|
| Производитель / заявитель: | Фирма "Viavi Solutions Deutschland GmbH", Германия |
Тестеры MTS 5800-100G (далее по тексту - тестеры) предназначены для формирования тестовых сигналов и измерений на сетях передачи данных: количества переданной (принятой) информации (данных), характеристик цифровых сигналов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96768-25 | |||||||||
| Действует | по 28.10.2030 | |||||||||
| Наименование | Тестеры | |||||||||
| Модель | MTS 5800-100G | |||||||||
| Приказы |
№2322 от
28.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8a949a1f-d694-b796-3727-5598f83ad8c0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Viavi Solutions Deutschland GmbH, ГЕРМАНИЯ, Arbachtalstrasse 5, D72800 Eningen u.A.
Поверка
| Методика поверки / информация о поверке |
МП 004-2025 Государственная система обеспечения единства измерений. Тестеры MTS 5800-100G. Методика поверки
(с 28.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 11.11.2025 |
Поверители
Скачать
|
96768-25: Описание типа
2025-96768-25.pdf
|
Скачать | 146.7 КБ | |
|
96768-25: Методика поверки
МП 004-2025
2025-mp96768-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Тестеры MTS 5800-100G (далее по тексту - тестеры) предназначены для формирования тестовых сигналов и измерений на сетях передачи данных: количества переданной (принятой) информации (данных), характеристик цифровых сигналов.
Описание
Принцип действия основан на формировании и анализе тестовых сигналов с заданными параметрами, передаваемых и принимаемых по электрическим и оптическим цифровым сетям связи. При работе тестеры формируют следующие тестовые сигналы: электрические DS1, DS3, STS-1e, E1, E3, E4, STM-1e, Ethernet (10M, 100M, 1000M); оптические STM-1/4/16/64, Ethernet (1G, 10G, 40G, 100G), OTU 1/2/2E/3/4, ODU 0/1/2/3, FC 1/2/4/8/10/16.
Конструктивно тестеры выполнены в виде переносных портативных моноблоков. На передней панели тестеров расположен сенсорный дисплей, который отображает информацию и обеспечивает управление. Соединители, используемые при тестировании, расположены на верхней панели тестеров. Для работы тестеров с электрическими сигналами используются разъёмы типа micro BNC, RJ-45, SMA и SMB. Для работы тестеров с оптическими сигналами на верхней панели имеются гнёзда, в которые могут устанавливаться оптические трансиверы, (приемопередатчики), соответствующие международным стандартам SFP, SFP+, SFP28, QSFP+, QSFP28, CFP4. Уровни мощности выходных сигналов и минимальная входная мощность на оптических интерфейсах соответствуют характеристикам оптических трансиверов, входящих в комплект тестера. Электропитание тестеров осуществляется от внутренней литий-ионной батареи или от внешней сети переменного тока (220±22 В, 50±5 Гц) посредством сетевого блока питания.
Общий вид тестеров, место нанесения серийного номера и место пломбирования (в виде наклейки) представлены на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Серийные номера, однозначно идентифицирующие каждый экземпляр тестеров, наносятся на заднюю панель в форме шильды, содержащей серийный номер в буквенноцифровом формате методом наклеивания.

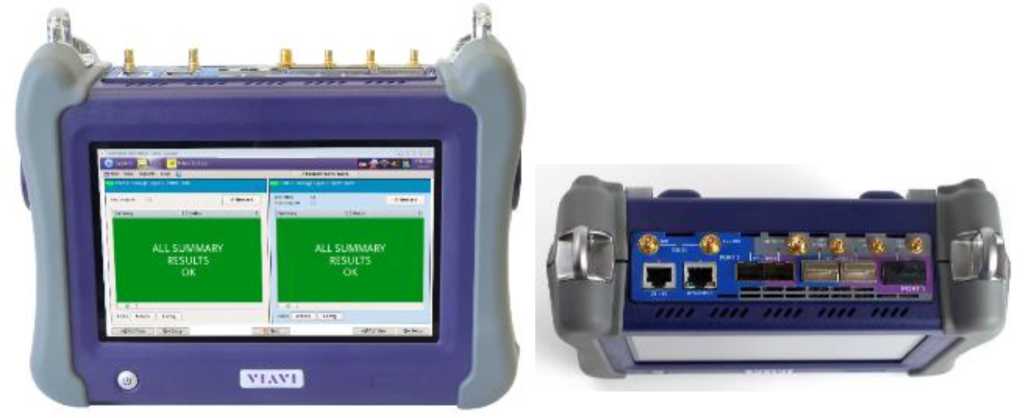

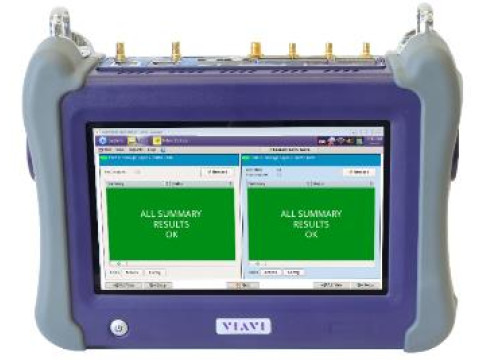

Вид лицевой панели

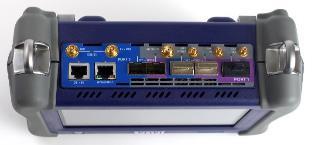

Вид верхней панели

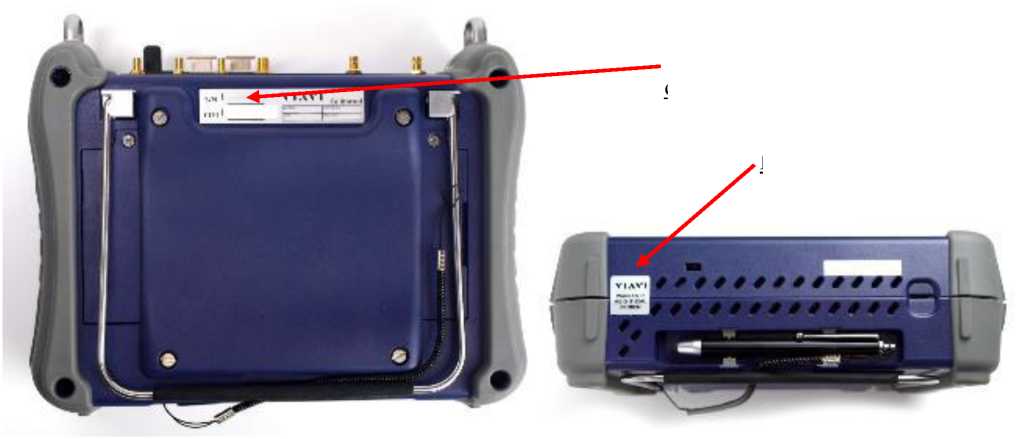

Место пломбирования
Место нанесения серийного номера

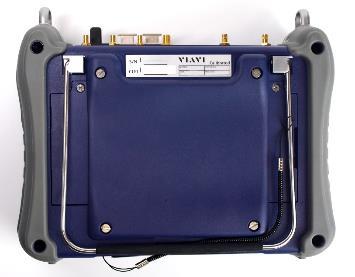

Вид задней панели

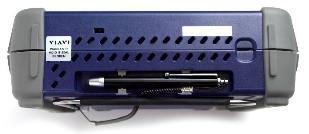

Вид нижней панели
Рисунок 1 - Внешний вид тестеров
Программное обеспечение
В тестерах устанавливается специальное программное обеспечение (ПО), расположенное в аппаратной части. Специальное ПО состоит из трех модулей, относящихся к различным опциям тестера, и является метрологически значимым. Конструкция тестеров исключает возможность несанкционированного влияния метрологически значимое ПО. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Platform |
Fiber Optics |
Transport |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.3.1.1 |
24.2.7 |
32.1.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения тактовой частоты формируемых выходных тестовых сигналов на электрических интерфейсах (при наличии данной опции), МГц: - Е1 - Е3 - Е4 - STM-1e |
2,048 34,368 139,264 155,520 |
|
Пределы допускаемой относительной погрешности установки тактовой частоты формируемых выходных тестовых сигналов на электрических интерфейсах (при наличии данной опции) 1) |
±2,5-10-6 |
|
Пределы допускаемой абсолютной погрешности измерений размаха фазового дрожания (джиттера) сигнала E1 (при наличии опции PDH и функции измерения джиттера)1), ЕИ2) |
±(0,07^Тизм3) +0,04) |
|
Уровень мощности выходных сигналов на оптических интерфейсах (для всех типов оптических трансиверов, входящих в комплект тестера, при наличии данной опции), дБм, не менее |
-12,0 |
|
Минимальнаявходная мощность на оптических интерфейсах (для всех типов оптических трансиверов, входящих в комплект тестера, при наличии данной опции), дБм, не более |
0,0 |
|
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных) (при наличии опции Ethernet)1), байт: - при К менее или равно 10 Мбайт - при К более 10 Мбайт |
±10 ±10-4<K4) |
|
1) при нормальных условиях применения; 2) ЕИ - единичный интервал (период тактовой частоты); 3) Тизм - измеренное значение джиттера, ЕИ; 4) К- количество переданной (принятой) информации (данных), байт | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
19±1 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
242 х 178 х 80 |
|
Масса, кг, не более |
2,45 |
|
Условия применения: - нормальные: - температура окружающей воздуха, °С - относительная влажность без конденсации, % - рабочие: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °C, %, не более |
от +15 до +35 от 45 до 80 от -10 до +50 90 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тестер MTS 5800-100G |
- |
1 шт. |
|
Блок сетевого питания |
- |
1 шт. |
|
Комплект принадлежностей |
- |
1 шт. |
|
Трансиверы оптические |
- |
По согласованию с Заказчиком |
|
Руководство по эксплуатации, совмещенное с паспортом |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Основное тестирование» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении Государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 06.08.2024 № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации».
