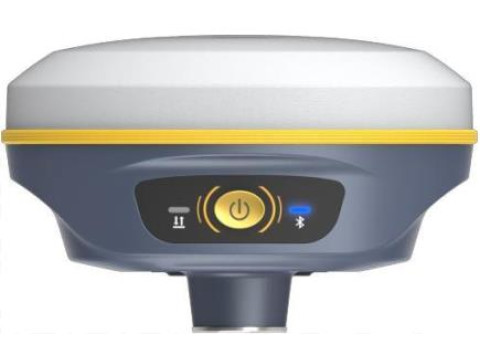

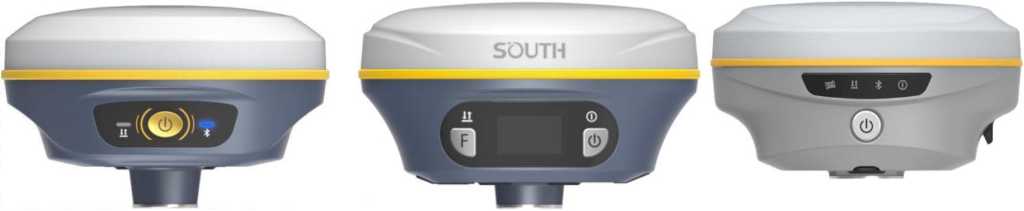

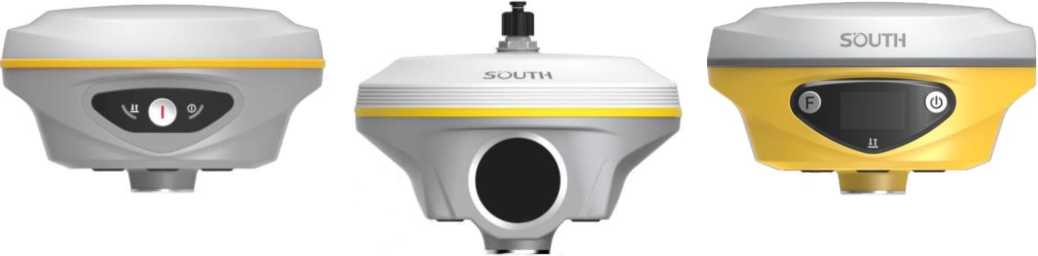

Аппаратура геодезическая спутниковая South

Наименование блоков

Модификации

Insight V2

Insight V3

Insight V4

INNO 5

INNO

8

ALPS1

Galaxy G4

ГНСС-антенна

+

+

+

+

+

+

+

Модуль беспроводной технологии Bluetooth®

+

+

+

+

+

+

+

Модуль беспроводной технологии Wi-Fi

+

+

+

+

+

+

+

Модем GSM

—

+

—

—

+

—

+

Модем УКВ

+

+

+

+

+

+

+

Модуль обработки информации,

+

+

+

+

+

+

+

Модуль хранения информации

+

+

+

+

+

+

+

Модуль управления, индикации и вывода информации

+

+

+

+

+

+

+

Наименование блоков

Модификации

Insight V2

Insight V3

Insight V4

INNO 5

INNO

8

ALPS1

Galaxy G4

Инерциальный измерительный блок (IMU) коррекции наклона оси аппаратуры от направления на зенит

+

+

+

+

+

+

+

Аккумуляторная батарея

+

+

+

+

+

+

+

Наименование блоков

Модификации

Insig ht V2

Insigh t V3

Insig ht V4

INN O 5

INN O 8

ALPS 1

Galax y G4

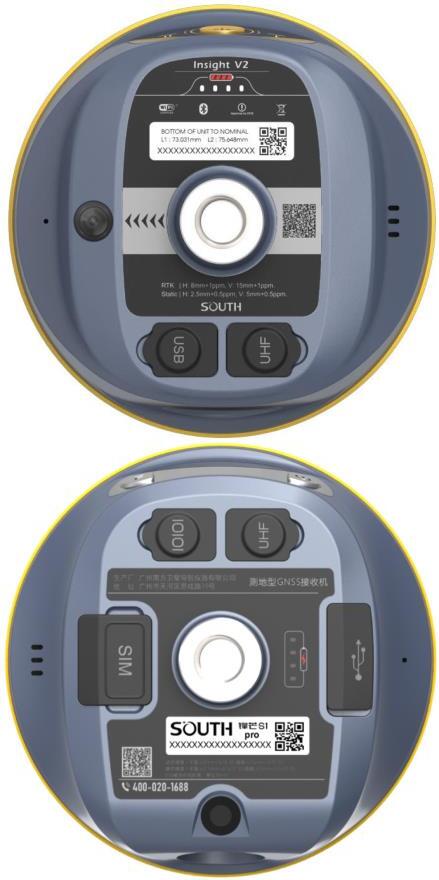

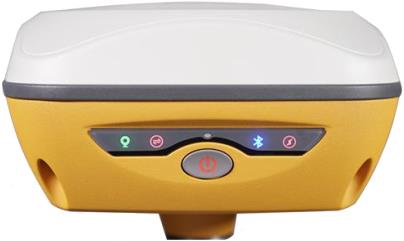

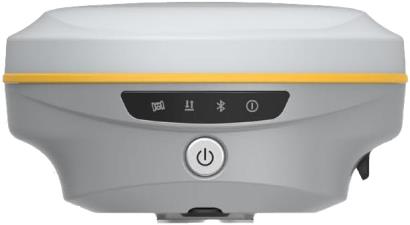

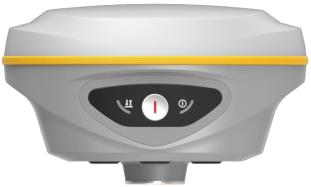

Индикатор питания

П.П

П.П

П.П

П.П

Индикатор отслеживания сигналов спутников

П.П

П.П

Индикатор приема и передачи данных

П.П

П.П

П.П

П.П

П.П

П.П

Индикатор Bluetooth®

П.П

П.П

П.П

Индикатор заряда аккумуляторных батарей

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Н.Ч

П.П

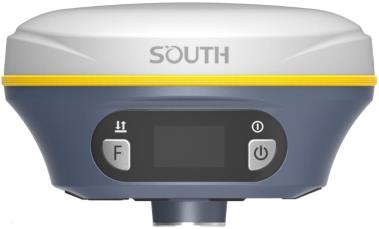

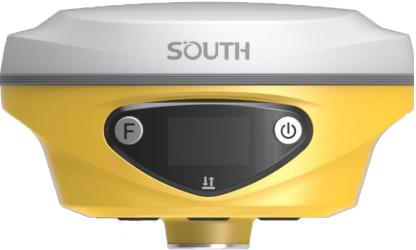

Сенсорный дисплей для отображения текущего режима работы и управления

П.П

П.П

П.П

Метка NFC для подключения аппаратуры к контроллеру

З.П

З.П

Кнопка       включения/выключения

аппаратуры

П.П

П.П

П.П

П.П

Н.Ч

П.П

П.П

Функциональная кнопка для навигации в меню прибора

П.П

П.П

Слот для установки Micro-SIM карты

Н.Ч

Н.Ч

USB порт типа Type-C для зарядки и передачи данных на контроллер и/или на персональный компьютер

Н.Ч

Н.Ч

Б.П

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Резьбовое крепление 5/8 дюйма для установки адаптера и/или крепления на вехе

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Н.Ч

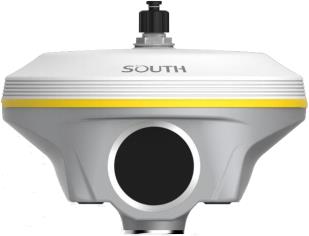

Встроенный лазерный дальномер

З.П

З.П

Наименование блоков

Модификации

Insig ht V2

Insigh t V3

Insig ht V4

INN O 5

INN O 8

ALPS 1

Galax y G4

Камера для наведения лазера на цель и измерения расстояния до объекта измерения

З.П

З.П

Разъём для подключения УКВ антенны

Н.Ч

Н.Ч

Н.Ч

Н.Ч

В.Ч

Н.Ч

Н.Ч

Разъем LEMO (5-pin) для подключения внешнего УКВ модема и внешнего питания

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Динамик для сообщения о состоянии аппаратуры и режиме ее работы

Н.Ч

Б.П

Б.П

Б.П

Н.Ч

Б.П

Н.Ч

Видеокамера для реализации разбивки местности с применением технологии дополненной     реальности     (AR,

Augmented Reality)

Н.Ч

З.П, Н.Ч

З.П, Н.Ч

З.П, Н.Ч

З.П, Н.Ч

З.П, Н.Ч

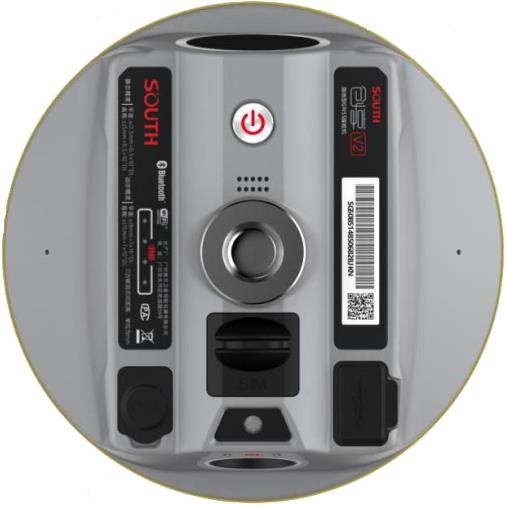

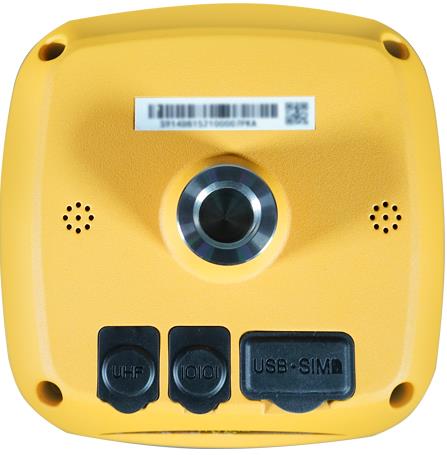

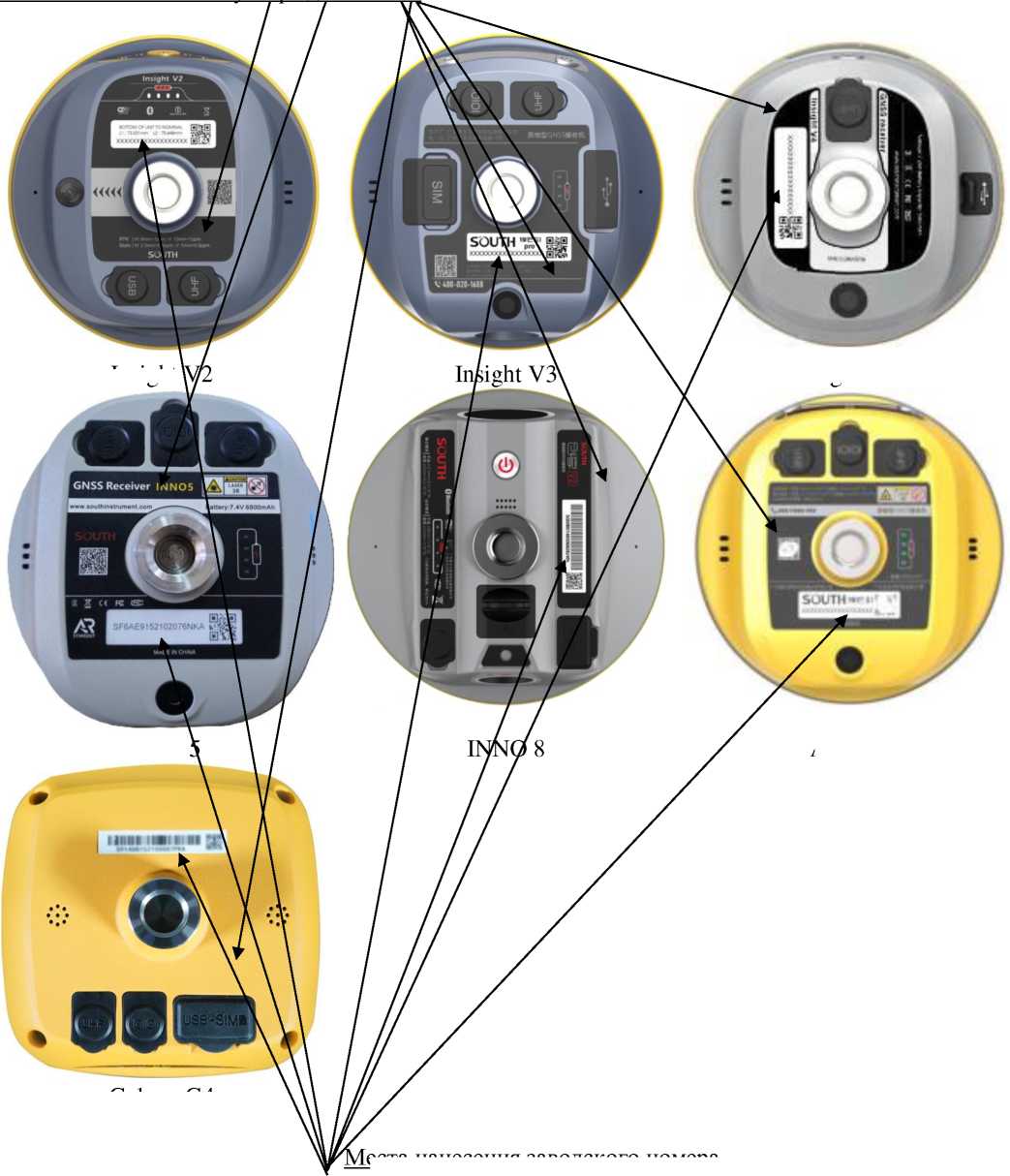

П.П - передняя панель Б.П - боковая панель З.П - задняя панель Н.Ч - нижняя часть В.Ч - верхняя часть

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SurvX

SurvStar

Web-интерфейс

Номер версии (идентификационный номер) ПО

4.2 и выше

1.70 и выше

1.09

Цифровой идентификатор ПО

-

-

-

Наименование характеристики

Значение

Режим «Статика» 1)

Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм: - в плане - по высоте

±2<2,5+0,540-6<D) 2)

±2<5,0+0,540-6<d) 2)

Режим «Кинематика с постобработкой» 1) 3)

Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:

- в плане

- по высоте

±2-(3+1-10-6<D) 2)

±2-(5+1-10-6<D) 2)

Режим «Кинематика в реальном времени (RTK)» 1) 3) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:

- в плане

- по высоте

±2<8+0,540-6<D) 2) ±2<15+0,840-6<D) 2)

Режим «Кинематика в реальном времени (RTK)» с использованием инерциального (IMU) датчика 1) 3) 4) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:

- в плане

- по высоте

±2<5+0,540-6<D+0,2^a) 2) 5) ±2<10+0,840-6<D+0,2^a) 2) 5)

Наименование характеристики

Значение

Для модификаций INNO 5 и ALPS1:

Режим «Кинематика в реальном времени (RTK)» с использованием инерциального (IMU) датчика и встроенного лазерного дальномера 1) 3) 4)

Доверительные   границы абсолютной   погрешности

измерений длины базиса (при вероятности 0,95), мм:

- в плане

- по высоте

±2<5+0,540-6<0+0Ла+5,0^) 2) 6) ±2<10+0,8П0-6<0+0Ла+5,0^) 2) 6)

Режим «Дифференциальные кодовые измерения» 1) Доверительные границы абсолютной погрешности определения координат (при вероятности 0,95), мм:

- в плане

- по высоте

±2'(250+b10’6<D) 2)

±2<500+140-6<D) 2)

1) Диапазон длин базисов от 0,07 до 30 км, заявленные точностные характеристики достигаются при совмещенном приеме сигналов ГНСС.

2) D - измеряемое расстояние, мм.

3) При работе аппаратуры в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры.

дальномера в метрах.

4) IMU - инерциальная система коррекции наклона оси аппаратуры от направления на зенит.

5) а - коэффициент от 1 до 60, соответствующий углу отклонения вертикальной оси аппаратуры от направления на зенит в градусах.

6) S - коэффициент от 1 до 10 (для модификаций INNO 5 и ALPS1), соответствующий измеренному расстоянию от аппаратуры до точки съёмки с использованием встроенного лазерного дальномера в метрах.

Наименование характеристики

Значение

Количество каналов:

- для модификации Insight V2

- модификаций Insight V3,Insight V4, INNO 5, INNO 8, ALPS1, Galaxy G4

1590

1698

Принимаемые сигналы:

Модификация Insight V2

- ГНСС GPS

- ГНСС ГЛОНАСС

- ГНСС BEIDOU

- ГНСС GALILEO

- QZSS

Модификация Insight V3

- ГНСС GPS

- ГНСС ГЛОНАСС

- ГНСС BEIDOU

- ГНСС GALILEO

- QZSS

L1C/A, L1C, L2Z, L2C, L5I L1OF, L2OF B1I, B2I, B3I E1, E5A, E5B

L2C, L5Q

L1C/A, L2Z, L5Q L1OF, L2OF

B1 I, B2 I, B3 I E1, E5A, E5B L1C/A, L2 Z, L5 Q

Наименование характеристики

Значение

Модификация Insight V4

- ГНСС GPS

L1C/A, L2Z, L5Q

- ГНСС ГЛОНАСС

L1OF, L2OF

- ГНСС BEIDOU

B1 I, B2 I, B3 I

- ГНСС GALILEO

E1, E5A

Модификации INNO 5, INNO 8, ALPS1, Galaxy G4

- ГНСС GPS

L1C/A, L2Z, L5Q

- ГНСС ГЛОНАСС

L1OF, L2OF

- ГНСС BEIDOU

B1 I, B2 I, B3 I

- ГНСС GALILEO

E1, E5A, E5B

Напряжение внешнего источника питания переменного

тока частотой 50 Гц, В

от 198 до 242

Масса, кг, не более:

- модификация Insight V2

0,85

- модификация Insight V3

0,90

- модификация Insight V4

0,54

- модификация INNO 5

0,88

- модификация INNO 8

1,21

- модификация ALPS 1

0,88

- модификация Galaxy G4

0,90

Габаритные размеры (диаметр x высота), мм, не более:

1Q1 VQM

- модификация Insight V2

131X80

- модификация Insight V3

134x79

- модификация Insight V4

128x58

- модификация INNO 5

134x79

- модификация INNO 8

155x105

- модификация ALPS 1

131x84

- модификация Galaxy G4

135x85

Диапазон рабочих температур, °С:

- для модификации Galaxy G4

от -25 до +65

- модификаций Insight V2 , Insight V3,Insight V4, INNO

5, INNO 8, ALPS1

от -45 до +75

Наименование

Обозначение

Количество

1 Аппаратура спутниковая геодезическая South в составе:

1 компл.

1.1 Блок приемника

Insight V2 (Insight V3, Insight V4, INNO 5, INNO 8, ALPS1, Galaxy G4)

1 шт.

1.2 Антенна УКВ1)

-

1 шт.

1.3 Кабель Type-C/USB

-

1 шт.

1.4 Адаптер питания USB/220 В

-

1 шт.

Наименование

Обозначение

Количество

1.5 Кейс транспортировочный ударопрочный

-

1 шт.

1.6 ПО «SurvX» 1)

SurvX

1 шт.

1.7 ПО «SurvStar» 1)

SurvStar

1 шт.

2 Руководство по эксплуатации

-

1 экз.

3 Паспорт

-

1 экз.

4 Методика поверки

-

1 экз.

1) По заказу потребителя

приведены разделах

3 «Работа с приемником» документов «Аппаратура

спутниковая

геодезическая South

Insight V2. Руководство по эксплуатации», «Аппаратура

спутниковая

геодезическая South

Insight V3. Руководство по эксплуатации», «Аппаратура

спутниковая

геодезическая South

Insight V4. Руководство по эксплуатации», «Аппаратура

спутниковая

геодезическая South

INNO 5. Руководство по эксплуатации», «Аппаратура

спутниковая

геодезическая South

INNO 8. Руководство по эксплуатации», «Аппаратура

спутниковая

геодезическая South

ALPS1. Руководство по эксплуатации», «Аппаратура

спутниковая

геодезическая South Galaxy G4. Руководство по эксплуатации».
