Датчики частоты вращения 401033-10
| Номер в ГРСИ РФ: | 96774-25 |
|---|---|
| Производитель / заявитель: | Magnetic Sensors Corporation, США |
Датчики частоты вращения 401033-10 (далее - датчики) предназначены для измерений частоты вращения.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96774-25 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Датчики частоты вращения | |||||||||||||||||||||||||||||||||||||||
| Модель | 401033-10 | |||||||||||||||||||||||||||||||||||||||
| Приказы |
№2322 от
28.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | af614de6-2554-94a8-554f-c4efcd9f06ac | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Magnetic Sensors Corp., СОЕДИНЕННЫЕ ШТАТЫ, 1365 N. McCan Street Anaheim, California, 92806
Поверка
| Методика поверки / информация о поверке |
РТ-МП-858-204-2025 Государственная система обеспечения единства измерений. Датчики частоты вращения 401033-10. Методика поверки
(с 28.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
96774-25: Описание типа
2025-96774-25.pdf
|
Скачать | 120.1 КБ | |
|
96774-25: Методика поверки
РТ-МП-858-204-2025
2025-mp96774-25.pdf
|
Скачать | 858 КБ |
Описание типа
Назначение
Датчики частоты вращения 401033-10 (далее - датчики) предназначены для измерений частоты вращения.
Описание
Принцип действия датчиков частоты вращения основан на появлении на выходе электрического сигнала при вращении зубчатого ферромагнитного колеса, закрепленного на валу агрегата. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта.
Датчики частоты вращения относятся к генераторному типу преобразователей и не требуют внешнего питания. Датчики частоты вращения выполнены в виде неразборного металлического цилиндрического корпуса с внешней резьбой для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент. На противоположном торце корпуса расположены кабели для подключения.
К датчикам частоты вращения 401033-10 относятся датчики с заводскими номерами: 2614-SE-050A, 2614-SE-050B, 2614-SE-050C, 2614-SE-051A, 2614-SE-051B, 2614-SE-051C, 2614-SE-163A, 2614-SE-163B, 2614-SE-163C, 2614-SE-164A, 2614-SE-164B, 2614-SE-164C.

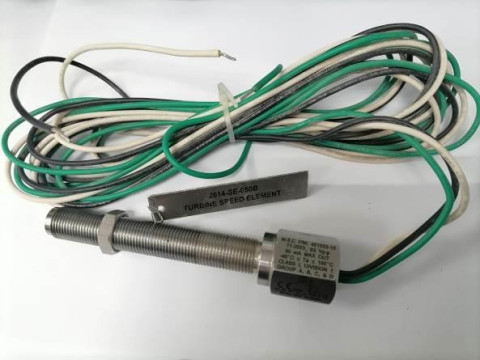

Общий вид датчиков частоты вращения 401033-10 представлен на рисунке 1. Датчики частоты вращения 401033-10 не подлежат пломбированию.
Заводские номера датчиков частоты вращения 401033-10 в цифро-буквенном формате наносятся на бирку методом гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

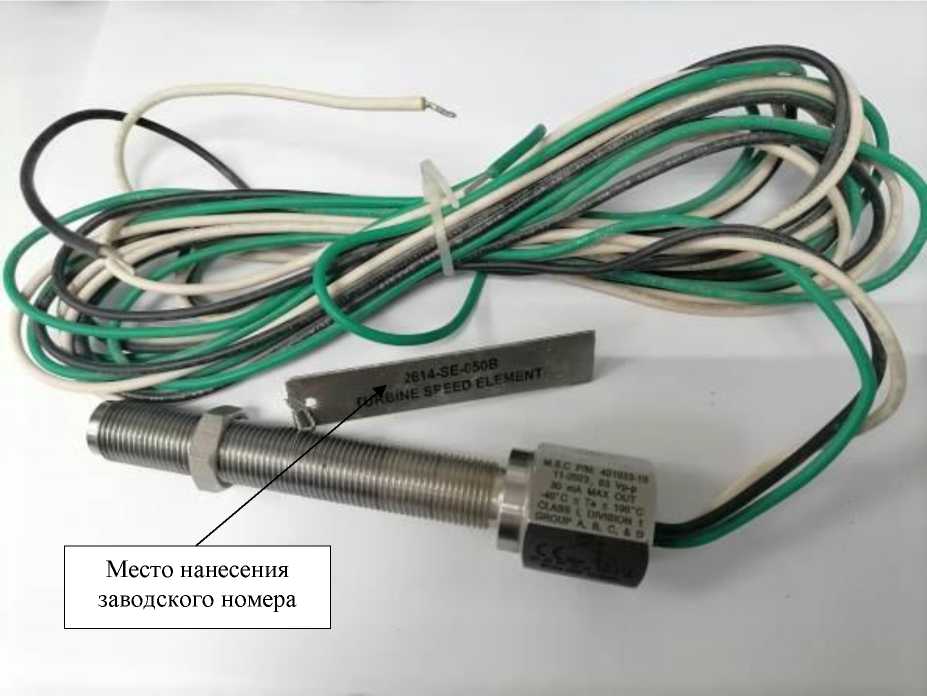

Рисунок 1 - Общий вид датчиков частоты вращения 401033-10
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты вращения, об/мин (Гц) |
от 30 до 240000 (от 0,5 до 4000) |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения в нормальных условиях измерений, об/мин |
±(0,5+N-0,001) |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазоне рабочих температур, об/мин |
±(1+N-0,001) |
|
Примечание: N - заданное значение частоты вращения | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Диапазон рабочих температур, °С |
от -40 до +100 |
|
Габаритные размеры (диаметрхдлина), мм, не более |
025,4x134 |
|
Масса, кг, не более |
0,5 |
Знак утверждения типа
наносится на титульный лист паспорта методом печати или наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик частоты вращения |
401033-10 |
12 шт. |
|
Паспорт |
12 экз. |
Сведения о методах измерений
приведены в разделе «Проведение измерений» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 2183 от 01.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
