Измерители плотности DA
| Номер в ГРСИ РФ: | 96776-25 |
|---|---|
| Производитель / заявитель: | Фирма "Kyoto Electronics Manufacturing Co., Ltd.", Япония |
Измерители плотности DA (далее - измерители плотности) предназначены для измерений плотности жидкостей.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96776-25 | |||||||||
| Действует | по 28.10.2030 | |||||||||
| Наименование | Измерители плотности | |||||||||
| Модель | DA | |||||||||
| Модификации |
DA-840 DA-850 DA-860 |
|||||||||
| Приказы |
№2322 от
28.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 675e8437-d925-d40f-9218-5d72d12e45eb | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Kyoto Electronics Manufacturing Co., Ltd, ЯПОНИЯ, 68 Ninodan-cho, Shinden, Kisshoin, Minami-ku, Kyoto 601-8317
Поверка
| Методика поверки / информация о поверке |
РТ-МП-579-448-2025 Государственная система обеспечения единства измерений. Измерители плотности DA. Методика поверки
(с 28.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
96776-25: Описание типа
2025-96776-25.pdf
|
Скачать | 128.2 КБ | |
|
96776-25: Методика поверки
РТ-МП-579-448-2025
2025-mp96776-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Измерители плотности DA (далее - измерители плотности) предназначены для измерений плотности жидкостей.
Измерители плотности модификации DA-860 могут применяться в качестве рабочих эталонов в соответствии с государственной поверочной схемой для средств измерений плотности.
Описание
Конструктивно измерители плотности состоят из измерительного блока и устройства управления. Измерительный блок включает в себя измерительную ячейку (U-образную трубку) и термостат (элемент Пельтье).
Подача пробы жидкости в измерительную ячейку осуществляется с помощью шприца или встроенного насоса.
Принцип действия измерителей плотности основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде U-образной трубки, заполненной образцом испытуемой жидкости. Собственные колебания чувствительного элемента поддерживаются с помощью электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается, окончательный результат измерений плотности высвечивается на дисплее.
К данному типу средства измерений относятся измерители плотности следующих модификаций: DA-840, DA-850, DA-860, отличающиеся метрологическими характеристиками.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на самоклеящуюся табличку, расположенную на левой боковой панели в месте, указанном на рисунках 1 и 2.
Общий вид измерителей плотности представлен на рисунках 1-2.

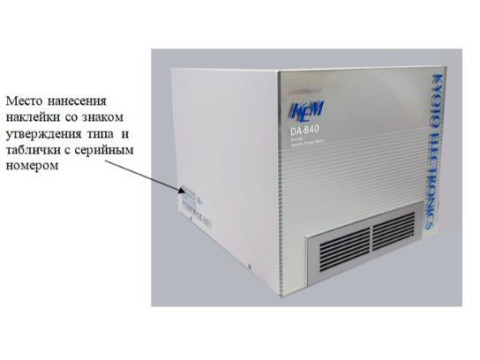

Место нанесения наклейки со знаком утверждения типа и таблички с серийным номером

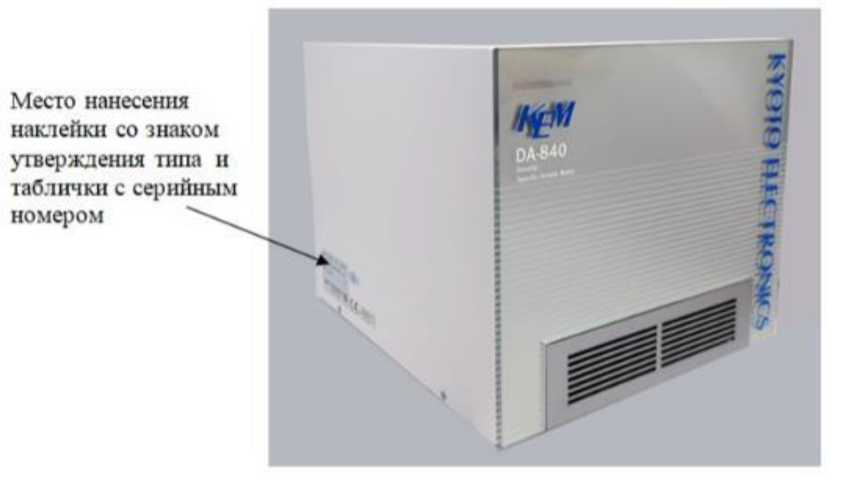

Рисунок 1 - Общий вид средства измерений
»*ootl DA МО
Wil DC 24 V
Место нанесення серийного номера
Место нанесения знака утверждения типа
nWMEMuTFSU

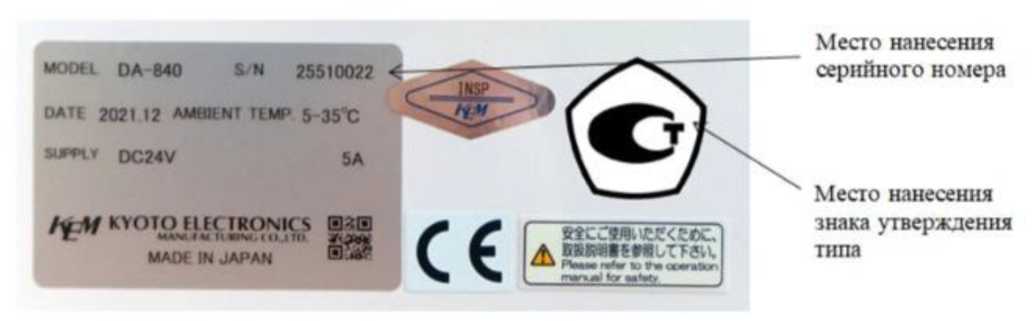

Рисунок 2 - Пример самоклеящейся таблички
Пломбирование измерителей плотности не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей плотности является внешним, метрологически значимым и выполняет функции управления процедурой измерений, сбором и обработкой данных, сохранением результатов измерений.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KEMical Station |
|
Номер версии (идентификационный номер) ПО, не ниже |
* 1.хх |
|
Цифровой идентификатор ПО |
- |
|
* где «х» не относится к метрологически значимой части и состоит из комбинации цифр. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
DA-840 |
DA-850 |
DA-860 | |
|
Диапазон измерений плотности, г/см3 |
от 0,65 до 1,80 | ||
|
Пределы допускаемой абсолютной погрешности измерений плотности, г/см3 - в диапазоне измерений плотности от 0,65 до 1,00 г/см3 включ. - в диапазоне измерений плотности св. 1,00 до 1,80 г/см3 |
±0,0001 ±0,0001 |
±0,00005 ±0,0001 |
±0,00003 ±0,00003 |
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95*, г/см3 |
- |
- |
±0,00003 |
* В случае использования измерителя плотности в качестве рабочего эталона в соответствии с государственной поверочной схемой для средств измерений плотности.
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
DA-840 |
DA-850 |
DA-860 | |
|
Диапазон задания температуры, °С |
от 0 до +100 | ||
|
Дискретность отсчета показаний плотности, г/см3 |
0,0001 |
0,00001 |
0,000001 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 от 49 до 51 | ||
|
Габаритные размеры измерительного блока (длинахширинахвысота), мм, не более |
295х330х255 | ||
|
Масса измерительного блока, кг, не более |
19 | ||
|
Время выхода на режим, мин, не более |
5 | ||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до + 25 85 | ||
Знак утверждения типа
наносится на левую боковую панель измерителя плотности на самоклеящуюся табличку согласно рисунку 2 и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель плотности |
модификация DA-840 или DA-850, или DA-860 |
1 шт. |
|
Устройство управления |
- |
1 шт. |
|
Сетевой адаптер |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Измерение» руководства по эксплуатации «Измерители плотности DA модификации DA-860/DA-850/DA-840».
Нормативные документы
Приказ Росстандарта от 01.11.2019 № 2603 Об утверждении государственной поверочной схемы для средств измерений плотности;
Стандарт предприятия «Измерители плотности DA».
