Термометры биметаллические ТБ

Назначение

Описание: Принцип действия термометров основан на линейной деформации, возникающей под воздействием температуры, двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры на шкале термометра.

Термометры изготавливаются в четырех конструктивных исполнениях:

- осевом (ТБ-О) - ось циферблата и погружной части совпадают (соосны);

- радиальном (ТБ-Р) - чувствительный элемент расположен перпендикулярно по отношению к оси вращения стрелки;

- поворотно-откидном (ТБ-П) - имеющем поворотный механизм, позволяющий термометрам работать в радиально-осевом исполнении;

- накладном (ТБ-Н) - крепятся к трубопроводу посредством прижатия термоэлемента к поверхности трубы, с фиксацией металлической пружиной.

Класс точности термометров по ГОСТ 8.401-80: 1,0; 1,5; 2,5; 4,0 .

Термометры имеют исполнения с различными диапазонами измерений, конструктивным исполнением, размерами корпуса и способом крепления погружаемой части к корпусу.

Термометры относятся к показывающим стрелочным приборам.

По способу контакта с измеряемой средой термометры подразделяются на:

- погружаемые;

- поверхностные.

Термометры могут быть изготовлены в виброустойчивом исполнении со степенью виброзащиты V3 по ГОСТ 12997-84. Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса демпфирующей жидкостью (ПМС-300). Гидрозаполнение возможно только для термометров с диапазоном показаний температур до 250 °C.

Защитная арматура термометров выполнена из коррозионностойких, жаростойких, жаропрочных сталей по ГОСТ 5949-2018 или их аналогов. Могут применяться другие материалы защитной арматуры и корпуса в зависимости от условий эксплуатации.

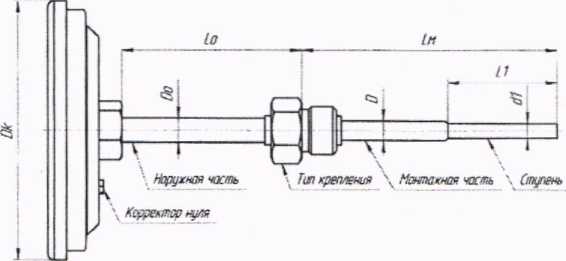

Внешний вид термометров приведен в приложении 1.

Схема с указанием места нанесения знака поверки приведена в приложении 2.

На циферблате термометра указываются: дата изготовления (в формате: месяц, год), класс точности и заводской номер (Приложение 1, рисунок 1.2).

В паспорте на термометр указываются: год), класс точности и заводской номер.

Условное обозначение термометров:

Пример записи условного обозначения ТБ-О:

1- 2- 4- 5- 6-    7-       (8)-        9/   10- 13. 14.    16-    17- 18- (19, 20)

ТБ-О- 100- 1-(±1,5)-П- (от 0 до+160)- 200/ 8- НШ 0. М20х1,5- Б- IP65- (КН, С)

Таблица 1 - Условное обозначение термометров биметаллических

Обязательные метрологические требования:

Таблица 2

Конкретный класс точности указывается в паспорте и на циферблате термометра.

2) К диапазону измерений температуры (нормирующему значению).

Примечание

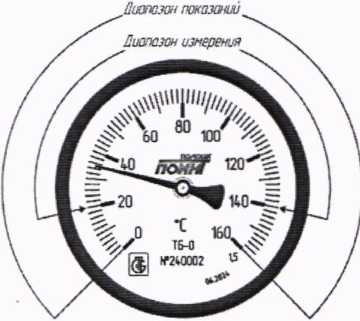

Начальное и конечное значение диапазона измерений ограничены на шкале двумя треугольными маркерами.________________________________________________________

Вариация показаний не более абсолютного значения предела допускаемой приведенной погрешности от диапазона измерений температуры.

Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям:

Диапазон показаний термометров (в зависимости от номинального диаметра корпуса): от минус 40 °C до плюс 600 °C.

Номинальный диаметр корпуса, мм: 40, 50, 63, 80, 100, 110, 130, 150, 160.

Длина монтажной части, мм: от 40 до 1000.

Время термической реакции то.бз, термометров, в движущейся воде, при изменении показаний термометров на заданный процент от полного изменения показаний, не более: - с диаметром монтажной части до 6 мм: 20 с, - с диаметром монтажной части 8 мм: 27 с, - с диаметром монтажной части 10 мм: 30 с, - с диаметром монтажной части более 10 мм: 54 с, - для термометров исполнения ТБ-Н: 90 с.

Степени защиты, обеспечиваемые оболочками (IP) по ГОСТ 14254-2015: IP54, IP65, IP66, IP67, IP68 (термометры в виброустойчивом исполнении: IP65, IP66, IP67, IP68).

Условия эксплуатации термометров:

- температура окружающего воздуха: от минус 50 °C до плюс 70 °C (для виброустойчивого исполнения: от минус 40 °C до плюс 70 °C);

- относительная влажность воздуха при 35 °C и более низких температурах: до 95 %. Условия транспортирования термометров:

- температура окружающего воздуха: от минус 55 °C до плюс 85 °C;

- относительная влажность воздуха при 35 °C и более низких температурах: до 95 %. Термометры устойчивы и прочны к воздействию синусоидальных вибраций частотой от 10 до 55 Гц с амплитудой смещения 0,35 мм (группа N2 по ГОСТ 12997-84);

Термометры в виброустойчивом исполнении устойчивы и прочны к воздействию синусоидальных вибраций от 10 до 150 Гц с амплитудой смещения 0,35 мм (группа V3 по ГОСТ 12997-84).

Комплектность

Таблица 3

Место нанесения знака утверждения типа средства измерения: знак утверждения типа наносится на паспорт, титульный лист руководства по эксплуатации и циферблат термометра.

Поверка: осуществляется по МРБ МП.4192-2025 «Система обеспечения единства измерений Республики Беларусь. Термометры биметаллические ТБ. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

ТУ BY 390184271.014-2024 «Термометры биметаллические ТБ. Технические условия».

методику поверки: МРБ МП.4192-2025 «Система обеспечения единства измерений Республики Беларусь. Термометры биметаллические ТБ. Методика поверки».

Перечень средств поверки:

Криостат регулируемый КР-80, с диапазоном воспроизводимых температур от минус 50 °C до плюс 40 °C, нестабильностью поддержания заданной температуры за 30 минут ± 0,02 °C. Термометр лабораторный электронный ЛТ-300, с диапазоном измерения температур от минус 50 °C до плюс 199 °C, пределом допускаемой абсолютной погрешности температуры ± 0,05 °C.

Термометр сопротивления платиновый эталонный ПОИНТ-ЮО, с диапазоном измерения от минус 196 °C до плюс 660 °C, 3 разряд.

Система поверки термопреобразователей автоматизированная АСПТ, с диапазоном измерения от 0 Ом до 1500 Ом, пределами основной абсолютной погрешности измерения сопротивления:

- ± 6-1 О'4 Ом (для диапазона от 0 до 30 Ом),

- ± 2-10’5-R + НО'3 Ом (для диапазона от 0 до 300 Ом),

- ± ЗТО'2 Ом (для диапазона от 0 до 1500 Ом).

Сухоблочный калибратор температуры погружного типа КТ-650, с диапазоном воспроизводимых температур от 50 °C до 650 °C, предел основной абсолютной погрешности воспроизведения температуры Д = ± 0,08 °C

Термостат нулевой TH-12. Номинальная температура термостатируемой среды: 0 °C, предел абсолютной погрешности при воспроизведении температуры Д = ± 0,03 °C.

Термостат жидкостный MT-MD Диапазон воспроизводимых температур: от 30 °C до 150 °C, предел абсолютной погрешности воспроизведения температуры Д = ± 0,02 °C. Термостат паровой ТП-5. Номинальная температура термостатируемой среды: 100 °C, предел абсолютной погрешности при воспроизведении температуры Д = ± 0,03 °C.

Идентификация программного обеспечения: -

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: термометры биметаллические 'ГБ соответствуют требованиям технических условий ТУ BY 390184271.014-2024 «Термометры биметаллические ТБ. Технические условия».
