Весы, весовые дозаторы конвейерные непрерывного действия P10000
| Номер в ГРСИ РФ: | 96783-25 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ТОО "Control Systems Technology Азия", Республика Казахстан |
Описание
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 96783-25 |
| Действует | с 31.10.2025 по 13.02.2030 |
| Наименование | Весы, весовые дозаторы конвейерные непрерывного действия |
| Модель | P10000 |
| Приказы |
№2355 от
31.10.2025
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | ab4b14e3-54e8-9f4b-61f2-bb02a3ed807c |
Производитель / Заявитель
ТОО "Control Systems Technology Азия", КАЗАХСТАН, 050013, г. Алматы, ул. Тулькубасская, 2
Поверка
| Методика поверки / информация о поверке |
Весы, весовые дозаторы конвейерные непрерывного действия Р10000. Методика поверки
(с 31.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96783-25: Описание типа
2025-96783-25.pdf
|
Скачать | 1.3 MБ | |
|
96783-25: Методика поверки
2025-mp96783-25.pdf
|
Скачать | 3.8 MБ | |
|
Свидетельство (сертификат)
2025-cr96783-25.pdf
|
Скачать | 476.6 КБ |
Описание типа
Назначение
Весы, весовые дозаторы конвейерные непрерывного действия Р10000 (далее - весы) предназначены для непрерывного взвешивания массы сыпучего материала, транспортируемого конвейерами на предприятиях различных отраслей промышленности.
Описание
Принцип действия весов основан на преобразовании силы тяжести объекта измерений, транспортируемого по конвейерной ленте или шнеку материала тензометрическими датчиками в аналоговый электрический сигнал. Датчиком скорости формируется электрический сигнал, пропорциональный скорости движения транспортной ленты или шнека.
Сигналы от тензометрических датчиков и датчика скорости подвергаются аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим вычислением прошедшей суммарной массы материала, линейной плотности, текущей производительности. Поддержание заданного значения дозирования достигается автоматически (без вмешательства оператора).
Весы имеют модульную конструкцию и состоят из следующих основных устройств.
Грузоприемное устройство (далее - ГПУ), в зависимости от модификаций весов, может быть выполнено в одном из следующих исполнений:
а) ленточный конвейер. Сборная, готовая к установке металлоконструкция с одной или несколькими (от одной до шести) роликоопорами, установленными на несущие балки, монтируемые на узлы встройки одного, двух или четырех тензодатчиков (далее - датчика) ТА-1 или СО-1, изготовитель «SENSOCAR, S.A.» Испания. ГПУ устанавливается в действующий конвейер;
б) шнековый конвейер. Один, два или четыре узла встройки тензодатчиков S-l, S-2, ТА-1 или СО-1, изготовитель «SENSOCAR, S.A.», Испания, на которые устанавливается вал шнека или сам шнек. Количество датчиков определяется конструкцией шнека. Весы для шнекового конвейера выпускаются только в исполнении ГПУ PPWF.
Индуктивный датчик Pepperl Fuchs NBB20-U1-Z2, предназначенное для бесконтактного определения количества электромагнитных импульсов за один оборот ленты конвейера или перемещение вала шнека и дальнейшей передачи информации в блок индикации.
Контроллер (блок индикации) MaVis ICS ARM, изготовитель CST Ltd, Австралия, служит для преобразования аналоговых сигналов, поступающих от датчиков и от импульсного датчика скорости, в цифровой вид, а также для их обработки с целью определения в динамическом режиме массы, проходящего по конвейеру или шнеку материала. Контроллер представляет собой суммирующее устройство, выполненное в отдельном корпусе, оснащен информационным дисплеем для управления весами, регистрации и отображения результатов измерений. /
(А
Общий вид грузоприемного устройства весов приведен на рисунках 1 и 2. Общий вид контроллера приведен на рисунке 2.
Р10000 PCS 1-1
Pl0000 PCS 2-2
P10000PFS4-4
P10000PPWF2-1

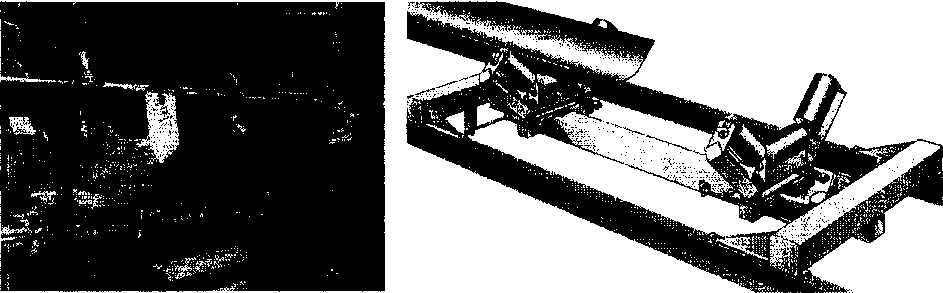

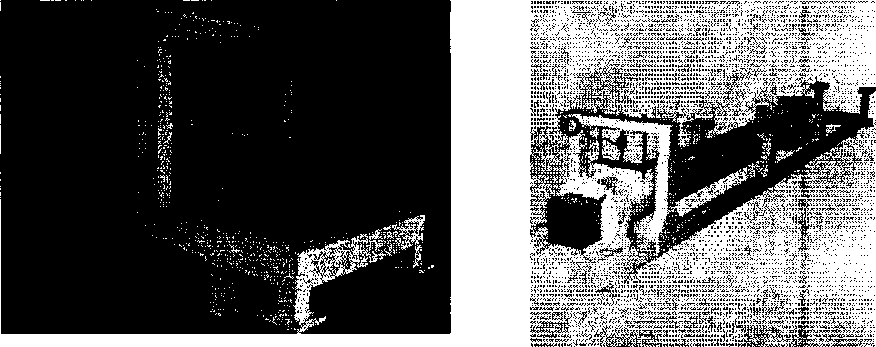

Рисунок 1 - Общий вид грузоприемных устройств модификаций весов
P10000PPWF 1

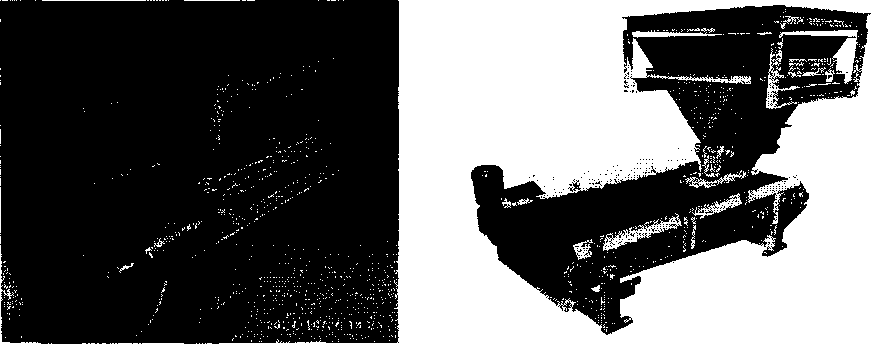

Рисунок 2 - Общий вид грузоприемных устройств модификаций весов
Рисунок 2 - Общий вид контроллера MaVis ICS ARM
Весы выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2 - 4) и имеют обозначения вида:
Р10000 (AAA) - Xi -Х2,
где: Р10000 - обозначение типа весов;
(ААА) - условное обозначение исполнений Г1 ГУ весов:
- PCS (весы конвейерные непрерывного действия, с отключенной функцией автоматического дозирования и без встроенной системы калибровки);
- PFS (весы конвейерные ленточные непрерывного действия с отключенной функцией автоматического дозирования, но со встроенной системой калибровки);
- PPWF (весы с активированной функцией режима автоматического дозирования);
Xi - количество датчиков: 1; 2; 4;
Х2 - количество роликоопор (обозначение не применяется для модификаций со шнековым конвейером): 1; 2; 3; 4; 5; 6.
Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки, корпус контроллера MaVis ICS ARM, входящего в состав весов, пломбируется. Схема пломбировки приведена на рисунке 3.
Рисунок 3 Пример пломбировки контроллера (1 - пломба в виде наклейки, разрушаемая при снятии)
Весы имеют следующие функции:
- определение массы проходящего по конвейеру или шнеку материала;
- автоматическое дозирование материала (для исполнений ГПУ весов PPWF; не нормируется в настоящем описании типа);
- определение скорости движения ленты или шнека;
- самодиагностика;
- русифицированное меню;
- сенсорное управление с дисплея;
- полное сопряжение с ПК;
- автоматическая калибровка нуля;
- автоматическая калибровка при нагрузке (гири, завешенный материал, калибровочная цепь, имитатор);
- сообщение на дисплее сбоя установленных параметров (опция - звуковая, или световая сигнализация);
- программирование;
- архивирование данных;
- автоматическое вычисление погрешности нуля и погрешности при нагрузке;
- автоматическое вычисление нелинейности показаний при нагрузке;
- автоматическое дозирование;
- два выхода RS-232;
- два выхода RS-485;
- аналоговый выход (4-20 мА);
- многофункциональный жидкокристаллический дисплей, в режиме «non-stop» показывает следующую информацию: скорость ленты, производительность в данный момент времени, счетчик прошедшего по конвейеру материала с момента ввода весов в эксплуатацию, посменный счетчик;
- опция: ProfiBus, система встроенной калибровки.
Маркировочная табличка весов выполнена в виде металлической пластинки, крепится при помощи заклепок на раму ГПУ или корпус контроллера и содержит следующие данные, нанесенные методом гравировки:
- наименование или товарный знак предприятия-изготовителя;
- обозначение модификации;
- заводской (серийный) номер (арабские цифры; по системе нумерации изготовителя);
- пределы допускаемой погрешности;
- значения наименьшего и наибольшего пределов производительности;
- значения наибольшей и наименьшей линейной плотности;
- знак утверждения типа;
- год выпуска.
Пример маркировочной таблички приведен на рисунке 4.
Нанесение знака поверки на СИ не предусмотрено.
Конвейерлнс таразылары Р10000 (PPWF) 2 руксат етшген кателж шеи ± 0,5 % Мах сызыктык тыгыздык 100,0 кг/м Min сызыктык тыгыздык 20,0 кг/м Мах ешмдипк шел 100,0 т/ч Min ешмдшк шеи 10,0 т/ч зауыт. №: 230133039
Конвейерлйк таразылары Р10000 (PCS) 4-6 руксат етшген кателж шеп ± 0,25 % Мах сызыкдык тыгыздык 1000,0 кг/м Min сызыктык тыгыздык 200,0 кг/& Мах ешмдипк шеи 4000,0 т/ч Min ешмдшпс шеп 400,0 т/ч зауыт. №: 230733049
Конвейерные весы Р10000 (PPWF) 2 предел допускаемой погрешности ± 0,5 % Мах линейная плотность 100,0 кг/м Min линейная плотность 20,0 кг/м
Мах предел производительности 100,0 т/ч Min предел производительности 10,0 т/ч зав. №: 230133039
Ощйрушк «CST Азия» ЖШС, РК Производитель ТОО «CST Азия», РК
Конвейерные весы Р10000 (PCS) 4-6 предел допускаемой погрешности ± 0,25 % Мах линейная плотность 1000,0 кг/м Min линейная плотность 200,0 кг/м
Мах предел производительности 4000,0 т/ч Min предел производительности 400,0 т/ч зав. №: 230733049
©Hflipynii: «CST Азия» ЖШС, РК Производитель ТОО «CST Азия», РК
Рисунок 4 - Общий вид (пример) маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки, находящемуся на печатной плате внутри пломбируемого корпуса индикатора. Изменение метрологический значимых параметров, настройка и регулировка не могут быть осуществлены без нарушения защитной пломбы. Кроме того, применяется разграничение прав доступа при помощи пароля.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Изменение ПО весов через интерфейс пользователя невозможно.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при переходе в раздел меню «info» 1ак1 и приведен в таблице 1.
Уровень защиты от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по СТ РК 2.46-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО |
RC-02.02.20160805 |
|
Цифровой идентификатор ПО |
— |
Основные метрологические и технические характеристики
Модификации весов, наибольшая линейная плот-ность (НЛП), наименьшая линейная плотность (НмЛП) взвешиваемого материала, наиболь-ший предел производительности (Н1111), дискретность (d), пределы допускаемой относительной погрешности (5) от измеряемой массы, производительность приведены в таблице 2.
Таблица 2
|
Обозначение модификации |
Наименование и значение характеристики | ||||
|
НЛП, кг/м |
НмЛП |
Н1111, т/ч |
d, кг |
6, % | |
|
Р10000 (AAA)-l-l |
10,0 |
20 % от НЛП |
5,0 |
1; 10; 100 |
±1,0 |
|
50,0 |
5,0 |
1; 10; 100 |
±1,0 | ||
|
100,0 |
5,0 |
1; 10; 100 |
±1,0 | ||
|
200,0 |
50,0 |
1; 10; 100 |
±1,5 | ||
|
500,0 |
100,0 |
1;10; 100; 1000 |
±1,5 | ||
|
800,0 |
100,0 |
1; 10; 100; 1000 |
±2,0 | ||
|
1250,0 |
100,0 |
1;10;100;1000 |
±2,0 | ||
|
Р10000 (ААА)-2-1 |
10,0 |
10,0 |
1; 10; 100 |
±1,0 | |
|
50,0 |
10,0 |
1; 10; 100 |
±1,0 | ||
|
100,0 |
50,0 |
1; 10; 100 |
±1,0 | ||
|
200,0 |
100,0 |
1; 10; 100;1000 |
±1,5 | ||
|
500,0 |
100,0 |
1; 10; 100; 1000 |
±1,5 | ||
|
800,0 |
200,0 |
1; 10; 100; 1000 |
±2,0 | ||
|
1250,0 |
200,0 |
1;10;100; 1000 |
±2,0 | ||
|
Р10000 (ААА)-2-2 |
10,0 |
|
50,0 | |
|
100,0 | |
|
200,0 | |
|
500,0 | |
|
800,0 | |
|
1250,0 | |
|
1950,0 | |
|
Р10000 (ААА)-2-3 |
10,0 |
|
50,0 | |
|
100,0 | |
|
200,0 | |
|
500,0 | |
|
800,0 | |
|
1250,0 | |
|
1950,0 | |
|
Р10000 (ААА)-4-2 |
10,0 |
|
50,0 | |
|
100,0 | |
|
200,0 | |
|
500,0 | |
|
800,0 | |
|
1250,0 | |
|
Р10000 (ААА)-4-3 |
10,0 |
|
50,0 | |
|
100,0 | |
|
200,0 | |
|
500,0 | |
|
800,0 | |
|
1250,0 | |
|
Р10000 (ААА)-4-4 |
10,0 |
|
50,0 | |
|
100,0 | |
|
200,0 | |
|
500,0 | |
|
800,0 | |
|
1250,0 | |
|
1950,0 | |
|
Р10000 (ААА)-4-5 |
10,0 |
|
50,0 | |
|
100,0 | |
|
200,0 | |
|
500,0 | |
|
800,0 | |
|
1250,0 | |
|
1950,0 | |
|
Р10000 (ААА)-4-6 |
10,0 |
|
50,0 | |
|
100,0 | |
|
200,0 | |
|
500,0 |
|
50,0 |
1; 10; 100 |
±0,5 |
|
100,0 |
1; 10; 100; 1000 |
±0,5 |
|
100,0 |
1;10; 100;1000 |
±0,5 |
|
100,0 |
1;10;100;1000 |
±0,5 |
|
100,0 |
1; 10; 100; 1000 |
±0,5 |
|
500,0 |
1; 10; 100; 1000 |
±1,0 |
|
500,0 |
1; 10; 100; 1000 |
±1,0 |
|
500,0 |
1;10;100; 1000 |
±1,0 |
|
50,0 |
1; 10; 100 |
±0,5 |
|
100,0 |
1; 10; 100;1000 |
±0,5 |
|
200,0 |
1;10;100; 1000 |
±0,5 |
|
200,0 |
1; 10; 100; 1000 |
±0,5 |
|
500,0 |
1; 10; 100; 1000 |
±0,5 |
|
500,0 |
1; 10; 100;1000 |
±1,0 |
|
10000,0 |
1; 10; 100; 1000 |
±1,0 |
|
10000,0 |
1; 10; 100; 1000 |
±1,0 |
|
50,0 |
1; 10; 100 |
±0,5 |
|
100,0 |
1; 10; 100; 1000 |
±0,5 |
|
200,0 |
1; 10; 100; 1000 |
±0,5 |
|
200,0 |
1; 10; 100; 1000 |
±0,5 |
|
500,0 |
1; 10; 100; 1000 |
±0,5 |
|
1200,0 |
1;10; 100;1000 |
±1,0 |
|
1200,0 |
1; 10; 100;1000 |
±1,0 |
|
50,0 |
1; 10; 100 |
±0,25 |
|
100,0 |
1; 10; 100; 1000 |
±0,25 |
|
200,0 |
1; 10; 100; 1000 |
±0,25 |
|
400,0 |
1; 10; 100; 1000 |
±0,25 |
|
1000,0 |
1;10;100;1000 |
±0,5 |
|
1500,0 |
1; 10; 100; 1000 |
±0,5 |
|
2000,0 |
1; 10; 100; 1000 |
±1,0 |
|
50,0 |
1; 10; 100 |
±0,25 |
|
100,0 |
1; 10; 100; 1000 |
±0,25 |
|
500,0 |
1; 10; 100; 1000 |
±0,25 |
|
500,0 |
1; 10; 100; 1000 |
±0,25 |
|
1000,0 |
1; 10; 100;1000 |
±0,25 |
|
1000,0 |
1; 10; 100; 1000 |
±0,25 |
|
10000,0 |
1;10; 100; 1000 |
±0,5 |
|
10000,0 |
1;10; 100;1000 |
±1,0 |
|
50,0 |
1; 10; 100 |
±0,25 |
|
100,0 |
1; 10; 100; 1000 |
±0,25 |
|
500,0 |
1;10;100;1000 |
±0,25 |
|
1000,0 |
1; 10; 100; 1000 |
±0,25 |
|
2000,0 |
1; 10; 100;1000 |
±0,25 |
|
2000,0 |
1;10;100;1000 |
±0,25 |
|
10000,0 |
1; 10; 100; 1000 |
±0,5 |
|
10000,0 |
1; 10; 100; 1000 |
±1,0 |
|
50,0 |
1; 10; 100 |
±0,25 |
|
100,0 |
1;10;100;1000 |
±0,25 |
|
500,0 |
1;10;100;1000 |
±0,25 |
|
2000,0 |
1; 10; 100; 1000 |
±0,25 |
|
4000,0 |
1; 10; 100; 1000 |
±0,25 |
|
800,0 |
4000,0 |
1; 10; 100;1000 |
±0,25 | ||
|
1000,0 |
4000,0 |
1; 10; 100; 1000 |
±0,25 | ||
|
1250,0 |
8000,0 |
1; 10; 100; 1000 |
±0,5 | ||
|
1950,0 |
10000,0 |
1; 10; 100; 1000 |
±1,0 | ||
|
P10000PPWF-1 |
10,0 |
20,0 |
1; 10; 100 |
±1,0 | |
|
50,0 |
50,0 |
1; 10; 100 |
±1,0 | ||
|
100,0 |
100,0 |
1; 10; 100; 1000 |
±1,0 | ||
|
200,0 |
200,0 |
1; 10; 100;1000 |
±1,5 | ||
|
400,0 |
400,0 |
1; 10; 100; 1000 |
±2,0 | ||
|
P10000PPWF-2 |
10,0 |
20,0 |
1; 10; 100 |
±0,5 | |
|
50,0 |
50,0 |
1; 10; 100 |
±0,5 | ||
|
100,0 |
100,0 |
1; 10; 100; 1000 |
±0,5 | ||
|
200,0 |
200,0 |
1; 10; 100; 1000 |
±1,0 | ||
|
400,0 |
400,0 |
1;10;100;1000 |
±1,5 | ||
|
500,0 |
800,0 |
1;10;100;1000 |
±2,0 | ||
|
P10000PPWF-4 |
10,0 |
20,0 |
1; 10; 100 |
±0,5 | |
|
50,0 |
50,0 |
1; 10; 100 |
±0,5 | ||
|
100,0 |
100,0 |
1; 10; 100; 1000 |
±0,5 | ||
|
200,0 |
200,0 |
1;10;100; 1000 |
±0,5 | ||
|
400,0 |
400,0 |
1; 10; 100; 1000 |
±1,0 | ||
|
500,0 |
800,0 |
1; 10; 100; 1000 |
±1,5 | ||
|
800,0 |
1000,0 |
1; 10; 100; 1000 |
±2,0 |
Непостоянство показаний ненагруженных весов не превышает 0,3 % от 8.
Наименьший предел взвешивания должен составлять 0,1 массы материала, взвешиваемого на кон-вейерных весах в течение 1 ч при наибольшей линейной плотности.
Основные технические характеристики весов приведены в таблицах 3 и 4.
Таблица 3
|
Наименование характеристики |
Значение характеристики |
|
Длина конвейера (для модификаций Р10000 (ААА)-Х1-Хг) или шнека (для модификаций Р10000 PPWF-Xi), м |
от 3 до 2000 по длине шнека |
|
Ширина конвейерной ленты, мм |
от 400 до 3000 |
|
Скорость ленты (для модификаций Р10000 (AAA)-Xi-X2), м/с Скорость перемещения (шнека для модификаций Р10000 PPWF-Xi), м/с |
не более 5 не более 2 |
|
Угол наклона конвейера (для модификаций Р10000 (AAA)-Xi-X2), шнека (для модификаций Р10000 PPWF-Xi), ° |
не более 30 |
|
Диапазон рабочих температур, °C: - для ГПУ - для контроллера |
от минус 30 до плюс 50 от минус 10 до плюс 40 |
|
Параметры электрического питания: - напряжение, В - частота, Гц |
от 187 до 242 от 49 до 51 |
Таблица 4 - Габаритные размеры и масса ГПУ весов (не более)
|
Обозначение модификации |
Габаритные размеры *, м |
Масса ГПУ **, кг | ||
|
длина** |
ширина** |
высота** | ||
|
Р10000 (AAA)-l-l |
1,5 |
3,0 |
1,0 |
190,0 |
|
Pl0000 (ААА)-2-1 |
1,5 |
3,0 |
1,0 |
190,0 |
|
10000 (ААА)-2-2 |
4,0 |
3,0 |
1,0 |
250,0 |
|
Р10000 (ААА)-2-3 |
6,0 |
3,0 |
1,0 |
290,0 |
|
Р10000 (ААА)-4-2 |
4,0 |
3,0 |
1,0 |
260,0 |
|
Р10000 (ААА)-4-3 |
6,0 |
3,0 |
1,0 |
300,0 |
|
Р10000 (ААА)-4-4 |
8,0 |
3,0 |
1,0 |
340,0 |
|
Р10000 (ААА)-4-5 |
10,0 |
3,0 |
1,0 |
360,0 |
|
Р10000 (ААА)-4-6 |
12,0 |
3,0 |
1,0 |
400,0 |
|
Р10000 PPWF-1 |
По конструкции шнека | |||
|
Р10000 PPWF-2 | ||||
|
Р10000 PPWF-4 | ||||
|
Примечания: * Габаритные размеры и масса ГПУ не должны превышать указанных значений, определены для максимальных значений ширины конвейерной ленты и расстояний между роликоопорами. * * Масса и габаритные размеры ГПУ зависят от конфигурации конвейера и роликоопор, находящихся на нём, его производительности, ширины ленты, от количества роликоопор в зоне весов. Масса системы встроенной калибровки весов: от 100 кг до 2 т | ||||
Знак утверждения типа
Знак утверждения типа средств измерений наносится печатным способом на титульный лист руководства по эксплуатации типографическим способом в соотведствии с Правилами утверждения типа, испытаний для целей утверждения типа, метрологической аттестации средств измерений» и оказание государственных услуг «Выдача сертификата о метрологической аттестации средств измерений», формы сертификата об утверждении типа средств измерений и установления формы знака утверждения типа от 27 декабря 2018 года №931, утвержденных Приказом Министра по инвестициям и развитию Республики Казахстан.
Комплектность
|
Наименование |
Количество, шт. |
|
Весы, весовые дозаторы конвейерные непрерывного действия Р10000 (AAA) - Xi (Х2) |
1 шт. |
|
Руководство по эксплуатации. Паспорт |
1 экз. |
|
Гарантийный талон Руководство по эксплуатации на контроллер (блок индикации) |
1 экз. |
|
MaVis ICS ARM |
1 экз. |
Поверка
Поверка весов, весовых дозаторов конвейерных непрерывного действия Р10000, производства ТОО «Control Systems Technology Азия», Республика Казахстан проводится в соответствии с «Весы, весовые дозаторы конвейерные непрерывного действия Р10000. Методика поверки».
Основные средства поверки:
- гири эталонные 3,4 разряда по СТ РК 2.28-2018 «ГСП РК. Государственная поверочная схема для средств измерений массы»;
- гири классов точности F2, Mi, по ГОСТ OIML R 111-1 «ГСП. Гири классов Ei, Е2, Fi, F2, Mi, М1-2, М2, M2-3 и Мз. Часть 1. Метрологические и технические требования»
- контрольные пробы по «Весы, весовые дозаторы конвейерные непрерывного действия Р10000. Методика поверки»;
- секундомер с пределами допускаемой погрешности не более ±0,1 с.;
- весы для статического взвешивания по ГОСТ OIML R 76-1;
- угломер по ГОСТ 5378;
- специальное устройство для отбора проб.
Межповерочный интервал -1 год.
Нормативные документы
Совместный приказ и.о. Министра энергетики Республики Казахстан от 11 марта 2019 года № 81 и Министра индустрии и инфраструктурного развития Республики Казахстан от 18 марта 2019 года№ 143. Зарегистрирован в Министерстве юстиции Республики Казахстан 28 марта 2019 года № 18435.
СТ РК 2.28-2018 «ГСИ РК. Государственная поверочная схема для средств измерений массы».
ТУ2651.66,190-001-40115305-2022 «Весы, весовые дозаторы конвейерные непрерывного действия. Технические условия»..
Другие Весы
