Осциллографы-мультиметры цифровые VA-OS
| Номер в ГРСИ РФ: | 96784-25 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | ООО "Ви энд Эй Инструмент Рус", д. Путилково, Московская обл. |
Осциллографы-мультиметры цифровые VA-OS (далее - осциллографы-мультиметры) предназначены для измерений амплитудных и частотно-временных параметров, силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, а также температуры различных сред.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96784-25 | |||||||||
| Действует | по 01.11.2030 | |||||||||
| Наименование | Осциллографы-мультиметры цифровые | |||||||||
| Модель | VA-OS | |||||||||
| Модификации |
VA-OS2010S VA-OS2050S |
|||||||||
| Приказы |
№2382 от
01.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 53476039-4f47-4f35-bd43-684d2c51129c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Ви энд Эй Инструмент Рус», РОССИЯ, 143440, Московская обл., г. Красногорск, д. Путилково, МКАД 69 км, БП «Гринвуд», с. 31, этаж 1, офис 21; 818, No.181 Haibin road, Nansha district, Guangzhou, Guangdong
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0007-2025 МП Государственная система обеспечения единства измерений. Осциллографы-мультиметры цифровые VA-OS. Методика поверки
(с 01.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 302 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96784-25: Описание типа
2025-96784-25.pdf
|
Скачать | 338 КБ | |
|
96784-25: Методика поверки
РВНЕ.0007-2025 МП
2025-mp96784-25.pdf
|
Скачать | 4.5 MБ |
Описание типа
Назначение
Осциллографы-мультиметры цифровые VA-OS (далее - осциллографы-мультиметры) предназначены для измерений амплитудных и частотно-временных параметров, силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, а также температуры различных сред.
Описание
Принцип действия осциллографов-мультиметров основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала с выводом результатов измерений на дисплей, а также осуществлять их сохранение (запоминание).
Конструктивно осциллографы-мультиметры выполнены в виде моноблока портативного исполнения. На лицевой панели осциллографов-мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, входные разъемы для измерений в режиме мультиметра. На верхней панели расположены входные разъемы для измерений в режиме осциллографа. На правой боковой панели расположены порт заземления и разъем интерфейса USB для зарядки и связи с персональным компьютером.
Осциллографы-мультиметры выпускаются в модификациях VA-OS2010S и VA-OS2050S, отличающихся метрологическими и техническими характеристиками.
Осциллографы-мультиметры модификации VA-OS2010S выполняет измерения температуры различных сред при помощи подключаемого выносного датчика температуры.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового или буквенно-цифрового кода.
Общий вид осциллографов-мультиметров с указанием места нанесения заводского номера представлен на рисунке 1. Общий вид выносного датчика температуры для модификации VA-OS2010S представлен на рисунке 2. Место нанесения заводского номера может отличаться от указанных и ограничиваются корпусом осциллографов-мультиметров. Нанесение знака поверки на осциллографы-мультиметры не предусмотрено. Пломбирование мест настройки (регулировки) осциллографов-мультиметров не предусмотрено.
Цветовая гамма корпуса осциллографов-мультиметров может быть изменена по решению изготовителя в одностороннем порядке.

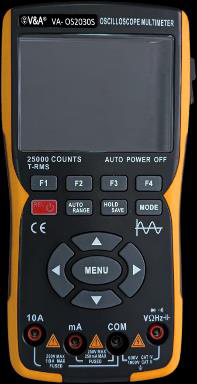

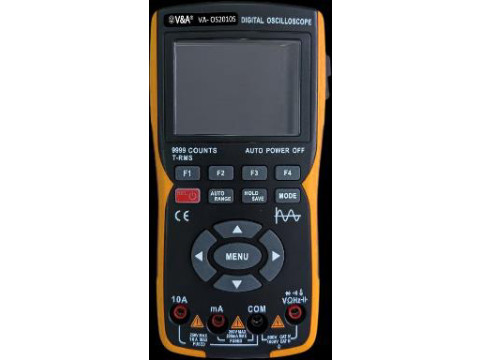

а) вид спереди модификации VA-OS2010S б) вид спереди модификации VA-OS2050S
Место нанесения
заводского номера

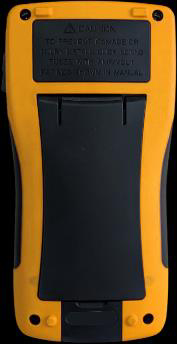

в) вид сзади модификаций VA-OS2010S и VA-OS2050S
Рисунок 1 - Общий вид осциллографов-мультиметров с указанием места нанесения заводского номера

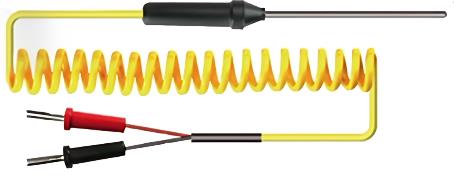

Рисунок 2 - Общий вид выносного датчика температуры для модификации VA-OS2010S
Программное обеспечение
Программное обеспечение (далее - ПО) осциллографов-мультиметров состоит из встроенного ПО. Встроенное ПО, установленное на внутренний контроллер, служит для управления режимами работы осциллографов-мультиметров, выполнения функций обработки, представления, записи и хранения измерительной информации.
ПО является метрологически значимым.
Метрологические характеристики осциллографов-мультиметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО осциллографов-мультиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже - VA-OS2010S - VA-OS2050S |
V1.00.00 V1.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики в режиме осциллографа для модификаций
VA-OS2010S и VA-OS2050S
|
Наименование характеристики |
Значение |
|
Входное сопротивление R вх, МОм |
1,00+0,02 |
|
Диапазон значений коэффициента отклонения (с шагом 1-2-5) |
от 20 мВ/дел до 10 В/дел |
|
Пределы допускаемой относительной погрешности коэффициента отклонения, % |
±3 |
|
Верхняя частота полосы пропускания для модификации, МГц 1) - VA-OS2010S - VA-OS2050S |
10 50 |
|
Наименование характеристики |
Значение |
|
Диапазон значений коэффициента развертки (с шагом 1-2-5): - VA-OS2010S - VA-OS2050S |
от 100 нс/дел до 20 с/дел от 10 нс/дел до 20 с/дел |
|
Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки, % |
±0,002 |
|
1) По уровню напряжения 0,707 (-3 дБ). | |
Таблица 3 - Метрологические характеристики в режиме измерения напряжения постоянного тока для модификации VA-OS2010S.____________________________________________________
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
9,999 мВ |
0,001 мВ |
±(0,005-UB3M+3-k) |
|
99,99 мВ |
0,01 мВ | |
|
999,9 мВ |
0,1 мВ | |
|
9,999 В |
0,001 В | |
|
99,99 В |
0,01 В | |
|
750 В |
0,1 В |
Примечание: иизм - измеренное значение напряжения постоянного тока, мВ, В.
Таблица 4 - Метрологические характеристики в режиме измерения среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц) для модификации
VA-OS2010S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
9,999 мВ |
0,001 мВ |
±(0,01-UB3M+3-k) |
|
99,99 мВ |
0,01 мВ | |
|
999,9 мВ |
0,1 мВ | |
|
9,999 В |
0,001 В | |
|
99,99 В |
0,01 В | |
|
750,0 В |
0,1 В |
Примечание: иизм - измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В.
Таблица 5 - Метрологические характеристики в режиме измерения силы постоянного тока
для модификации VA-OS2010S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
9999 мкА |
1 мкА |
±(0,008-ImM+3-k) |
|
99,99 мА |
0,01 мА | |
|
999,9 мА |
0,1 мА |
±(0,01-]a3M+3-k) |
|
9,999 А |
0,001 А |
Примечание: 1изм- измеренное значение силы постоянного тока, мкА, мА, А.
Таблица 6 - Метрологические характеристики в режиме измерения среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц) для модификации
VA-OS2010S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
9999 мкА |
1 мкА |
±(0,01-]изм+3-к) |
|
99,99 мА |
0,01 мА | |
|
999,9 мА |
0,1 мА |
±(0,012-Ia3M+3-k) |
|
9,999 А |
0,001 А |
Примечание: 1изм - измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мкА, мА, А.
Таблица 7 - Метрологические характеристики в режиме измерения электрического
сопротивления постоянному току для модификации VA-OS2010S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
99,99 Ом |
0,01 Ом |
±(0,01-Ra3M+3-k) |
|
999,9 Ом |
0,1 Ом |
±(0,005-RB3M+3-k) |
|
9,999 кОм |
0,001 кОм | |
|
99,99 кОм |
0,01 кОм | |
|
999,9 кОм |
0,1 кОм | |
|
9,999 МОм |
0,001 МОм |
±(0,015^изм+3±) |
|
99,99 МОм |
0,01 МОм |
±(0,03^изм+5±) |
Примечание: Rизм - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм.
Таблица 8 - Метрологические характеристики в режиме измерения электрической емкости для модификации VA-OS2010S __________________________________________________
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
9,999 нФ |
0,001 нФ |
±(0,05'Сизм+20-к) |
|
99,99 нФ |
0,01 нФ |
±(0,02-Сизм+5фк) |
|
999,9 нФ |
0,1 нФ | |
|
9,999 мкФ |
0,001 мкФ | |
|
99,99 мкФ |
0,01 мкФ | |
|
999,9 мкФ |
0,1 мкФ | |
|
9,999 мФ |
0,001 мФ |
±(0,05 •Сизм +5-к) |
|
99,99 мФ |
0,01 мФ |
Примечание: Сизм- измеренное значение электрической емкости, нФ, мкФ, мФ.
Таблица 9 - Метрологические характеристики в режиме измерения частоты переменного тока для модификации VA-OS2010S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
99,99 Гц |
0,01 Гц |
±(0,001-БИЗм+2-к) |
|
999,9 Гц |
0,1 Гц | |
|
9,999 кГц |
0,01 кГц | |
|
99,99 кГц |
0,01 кГц |
Примечание: F^m - измеренное значение частоты переменного тока, Гц, кГц.
Таблица 10 - Метрологические характеристики в режиме измерения напряжения постоянного тока для модификации VA-OS2050S________________________________________________
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
25,000 мВ |
0,001 мВ |
±(0,0005-иИЗм+3-к) |
|
250,00 мВ |
0,01 мВ | |
|
2,5000 В |
0,0001 В | |
|
25,000 В |
0,001 В | |
|
250,00 В |
0,01 В | |
|
1000,0 В |
0,1 В | |
|
Примечание: иизм - измеренное значение напряжения постоянного тока, мВ, В. | ||
Таблица 11 - Метрологические характеристики в режиме измерения среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц) для модификации
VA-OS2050S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности измерений |
|
25,000 мВ |
0,001 мВ |
±(0,005-иизм+3фк) |
|
250,00 мВ |
0,01 мВ | |
|
2,5000 В |
0,0001 В | |
|
25,000 В |
0,001 В | |
|
250,00 В |
0,01 В | |
|
750,0 В |
0,1 В |
Примечание: иизм - измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В.
Таблица 12 - Метрологические характеристики в режиме измерения силы постоянного тока для модификации VA-OS2050S.____________________________________________________
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности измерений |
|
25,000 мА |
0,001 мА |
±(0,005-!ИЗм+3-к) |
|
250,00 мА |
0,01 мА | |
|
2,5000 А |
0,0001 А | |
|
10,000 А |
0,001 А |
Примечание: 1изм- измеренное значение силы постоянного тока, мА, А.
Таблица 13 - Метрологические характеристики в режиме измерения среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц) для модификации
VA-OS2050S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
25,000 мА |
0,001 мА |
±(0,008-Ia3M+3-k) |
|
250,00 мА |
0,01 мА | |
|
2,5000 А |
0,0001 А | |
|
10,000 А |
0,001 А |
Примечание: 1изм - измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мА, А.
Таблица 14 - Метрологические характеристики в режиме измерения электрического сопротивления постоянному току для модификации VA-OS2050S__________________________
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
250,00 Ом |
0,01 Ом |
±(0,005-RB3M+3-k) |
|
2,5000 кОм |
0,0001 кОм |
±(0,002^изм+3±) |
|
25,000 кОм |
0,001 кОм | |
|
250,00 кОм |
0,01 кОм | |
|
2,5000 МОм |
0,0001 МОм |
±(0,01-Ra3M+3-k) |
|
25,00 МОм |
0,01 МОм | |
|
250,0 МОм |
0,1 МОм |
±(0,05-Еизм+5-к) |
|
Примечание: Rизм- измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. | ||
Таблица 15 - Метрологические характеристики в режиме измерения электрической емкости для модификации VA-OS2050S.____________________________________________________
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
9,999 нФ |
0,001 нФ |
±(0,05'Сизм+20-к) |
|
99,99 нФ |
0,01 нФ |
±(0,02,Сизм+5'к) |
|
999,9 нФ |
0,1 нФ | |
|
9,999 мкФ |
0,001 мкФ | |
|
99,99 мкФ |
0,01 мкФ | |
|
999,9 мкФ |
0,1 мкФ | |
|
9,999 мФ |
0,001 мФ |
±(0,05,Сизм+5'к) |
|
99,99 мФ |
0,01 мФ |
Примечание: Сизм- измеренное значение электрической емкости, нФ, мкФ, мФ.
Таблица 16 - Метрологические характеристики в режиме измерения частоты переменного тока
для модификации VA-OS2050S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
9,999 Гц |
0,001 Гц |
±(0,02Тизм+2-к) |
|
99,99 Гц |
0,01 Гц |
±(0,001Тизм+2-к) |
|
999,9 Гц |
0,1 Гц | |
|
9,999 кГц |
0,001 кГц | |
|
99,99 кГц |
0,01 кГц |
Таблица 17 - Метрологические характеристики в режиме измерений температуры с использованием выносного датчика температуры для модификации VA-OS2010S___________
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
Измерение температуры с использованием выносного датчика температуры, °С |
от -20 до +200 |
±5 |
Таблица 18 - Основные технические характеристики для модификаций VA-OS2010S и VA-OS2050S
|
Наименование характеристики |
Значение |
|
Количество каналов в режиме осциллографа - VA-OS2010S - VA-OS2050S |
1 2 |
|
Максимальная частота дискретизации, ГГц |
0,25 |
|
Время установления рабочего режима, минут |
30 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
177x89x40 |
|
Масса, кг, не более |
0,4 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающего воздуха +25 °С, %, не более |
от 0 до +40 до 75 |
Таблица 19 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
8000 |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на осциллографы-мультиметры не предусмотрено.
Комплектность
Таблица 20 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф-мультиметр цифровой VA-OS |
- |
1 шт. |
|
Выносной датчик температуры1) |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) для модификации VA-OS2010S | ||
Сведения о методах измерений
приведены в разделе 23 «Порядок выполнения измерений» для модификации VA-OS2010S, в разделе 10 «Порядок выполнения измерений» для модификации VA-OS2050S руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 года № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
ТУ 26.51.43-012-21839994-2024 «Осциллографы-мультиметры цифровые VA-OS. Технические условия»
Другие Осциллографы
