Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивных барж
| Номер в ГРСИ РФ: | 96786-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АООТ "Тюменский Судостроительный Завод", г. Тюмень |
|
96786-25: Описание типа
2025-96786-25.pdf
|
Скачать | 282.5 КБ |
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивных барж (далее - танки) предназначены объёма нефти и нефтепродуктов, а также для их приёма, отпуска и транспортировки.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96786-25 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивных барж | |||||||||||||||||||||||||||||||||||||||
| Приказы |
№2382 от
01.11.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 805551f5-c2de-739a-235f-df085a6d3430 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
АООТ «Тюменский судостроительный завод», РОССИЯ, 625048, Тюменская обл., г. Тюмень, ул. Новгородская, д. 10
Поверка
| Методика поверки / информация о поверке |
МИ 3020-2006 Государственная система обеспечения единства измерений. Резервуары (танки) стальные горизонтальные цилиндрические речных наливных судов (барж). Методика поверки геометрическим методом
(с 01.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96786-25: Описание типа
2025-96786-25.pdf
|
Скачать | 282.5 КБ |
Описание типа
Назначение
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивных барж (далее - танки) предназначены объёма нефти и нефтепродуктов, а также для их приёма, отпуска и транспортировки.
Описание
Принцип действия основан на зависимости объёма жидкости, находящейся в танке от уровня его наполнения.
Танки представляют собой закрытые горизонтальные цилиндрические сосуды, оснащённые люками, патрубками и непроницаемыми поперечными переборками, установленные на нефтеналивных баржах НБ-10 и НБ-11 проекта 16802.
Пломбирование и нанесение знака поверки на танки не предусмотрено. Заводские номера танков (1, 2, 3, 4, 5, 6 - на НБ-10 и 1, 2, 3, 4, 5, 6 - на НБ-11) нанесены на измерительные люки танков в виде цифрового обозначения методом аэрографии.
Общий вид танков представлен на рисунках 1 и 2. Схематичное расположение танков на барже приведено на рисунке 3. Место нанесения заводского номера приведено на рисунке 4.

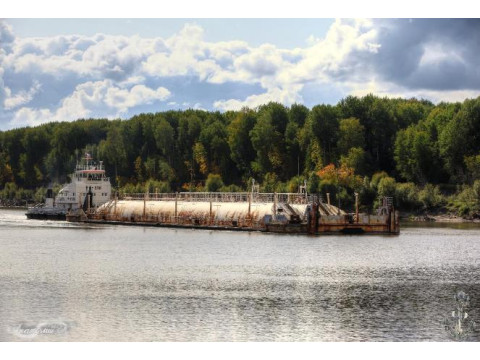

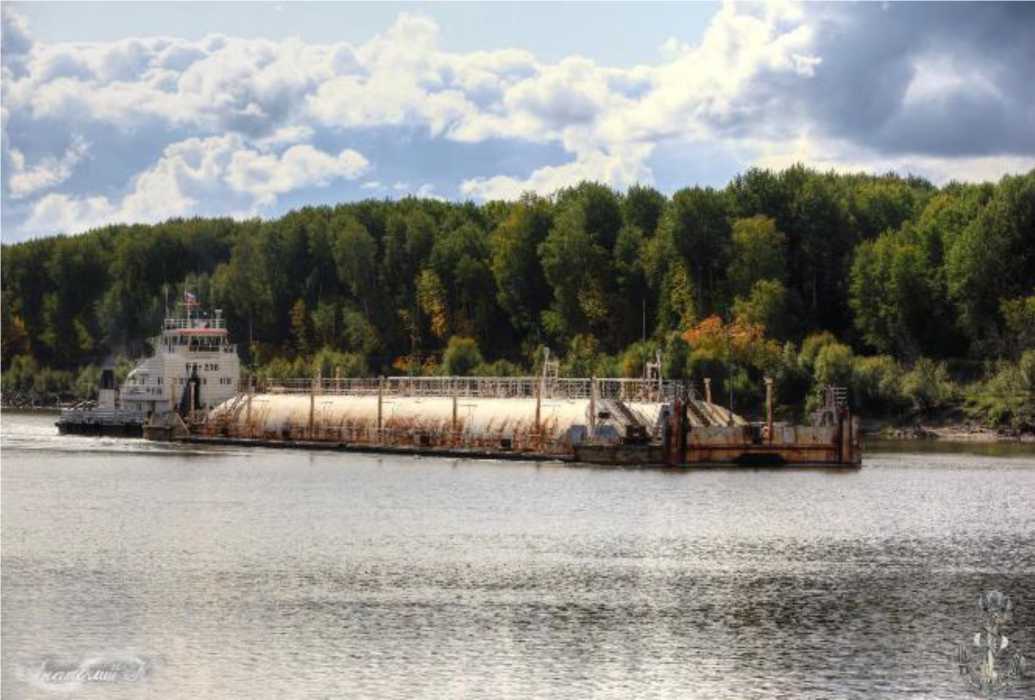

Рисунок 1 - Общий вид нефтеналивной баржи НБ-10

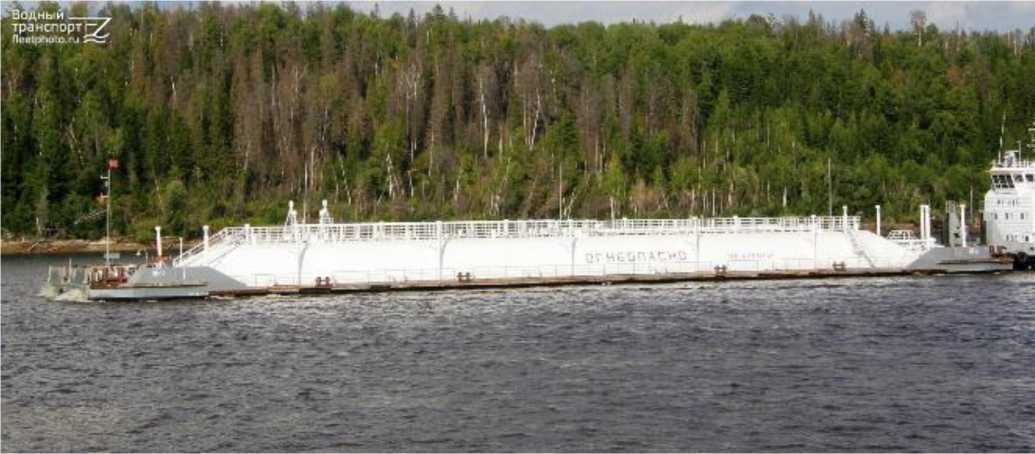

Рисунок 2 - Общий вид нефтеналивной баржи НБ-11

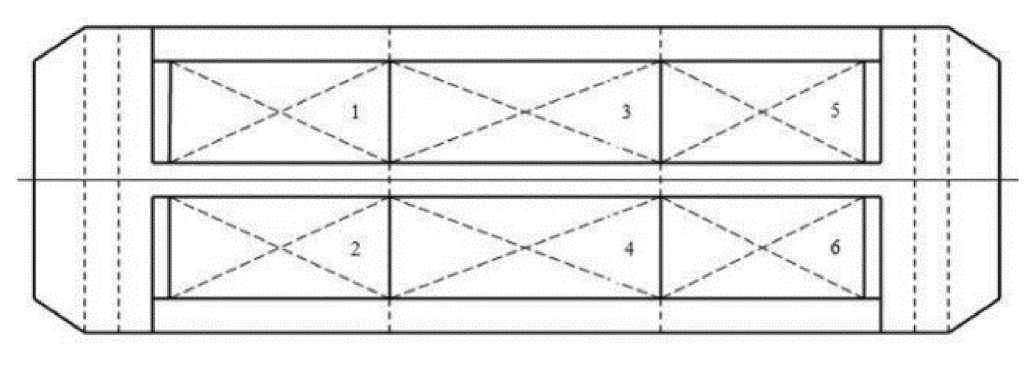

Рисунок 3 - Схема расположения танков на барже

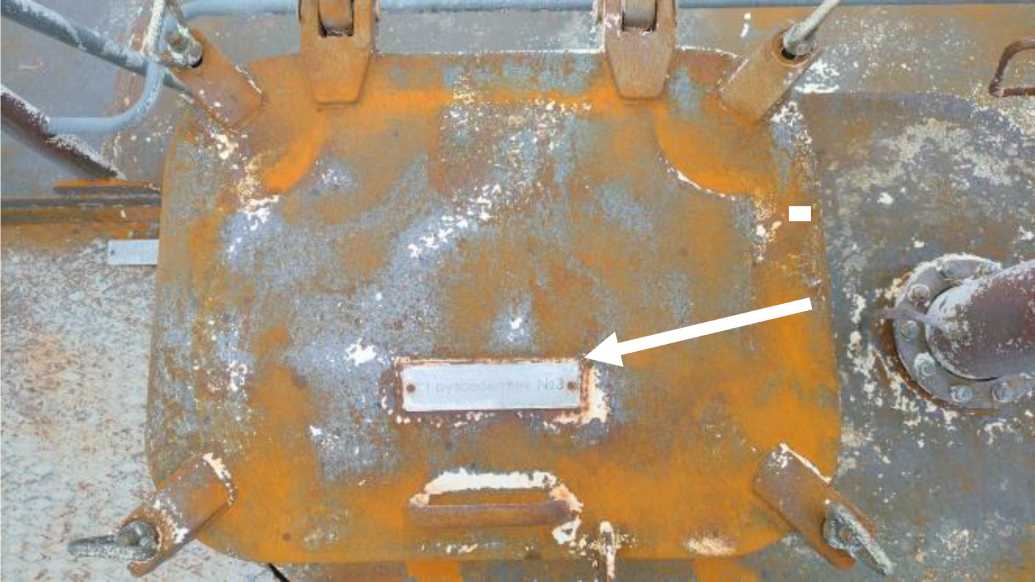

Рисунок 4 - Место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Заводской номер |
1, 2 |
3, 4 |
5, 6 |
|
Номинальная вместимость, м3 |
511 |
601 |
516 |
|
Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод) |
± 0,35 | ||
|
Примечание — Уровень наполнения, при котором обеспечивается погрешность определения вместимости в указанных пределах определяется при поверке и указывается в градуировочной таблице. | |||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от + 5 до + 35 от 84,0 до 106,7 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивных барж |
_ |
1 |
|
Паспорт |
_ |
1 |
Сведения о методах измерений
приведены в разделе «Измерение объёма жидкости в резервуаре» паспорта.
Нормативные документы
Приказ Росстандарта от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
