Трансформаторы тока LKZB-Ø120
| Номер в ГРСИ РФ: | 96790-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Jiangsu Cosine Electric Co., Ltd.", Китай |
Трансформаторы тока LKZB-0120 (далее по тексту - трансформаторы) предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности, а также для передачи сигнала измерительной информации приборам защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96790-25 | ||||||||||||
| Действует | по 01.11.2030 | ||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||
| Модель | LKZB-Ø120 | ||||||||||||
| Приказы |
№2382 от
01.11.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | d7b551a8-f81a-e415-2e89-1116d4a0bf42 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
JIANGSU COSINE ELECTRIC CO., LTD., КИТАЙ, Wenchang East Rd. 131 .Taixing City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-907-201/3-2025 Государственная система обеспечения единства измерений. Трансформаторы тока LKZB-Ø120. Методика поверки
(с 01.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96790-25: Описание типа
2025-96790-25.pdf
|
Скачать | 110.1 КБ | |
|
96790-25: Методика поверки
РТ-МП-907-201/3-2025
2025-mp96790-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Трансформаторы тока LKZB-0120 (далее по тексту - трансформаторы) предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности, а также для передачи сигнала измерительной информации приборам защиты, автоматики, сигнализации и управления.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой. Корпус трансформатора выполнен из эпоксидной смолы, который обеспечивает защиту обмотки от механических и климатических воздействий. В качестве первичной обмотки трансформаторов используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.
Трансформаторы предназначены для установки в распределительные устройства (РУ).
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на корпус трансформатора методом лазерной гравировки.
Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование трансформаторов не предусмотрено.
Общий вид трансформаторов, место нанесения заводского номера приведены на рисунке 1.

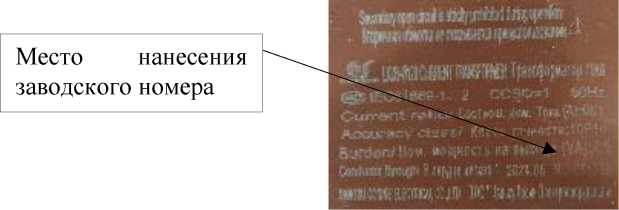

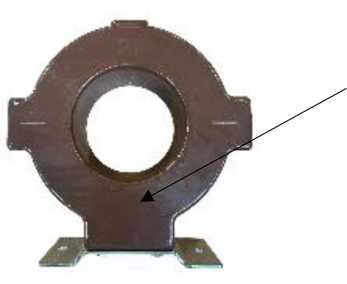

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
от 6 до 35 |
|
Номинальный первичный ток Iihom, А |
50 |
|
Номинальный вторичный ток Ъном, А |
1 |
|
Номинальная частота, Гц |
50 |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cosф2=1,0, ВА |
2,5 |
|
Класс точности по ГОСТ Р МЭК 61869-2-2015 |
10P |
|
Номинальная предельная кратность |
10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
12 |
|
Габаритные размеры (Внешний диаметрхвнутренний диаметрхвысота), мм, не более |
225x125x310 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -25 до +40 95 |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
LKZB-0120 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 «Общие сведения» паспорта.
Нормативные документы
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
Трансформаторы тока LKZB-0120. Стандарт предприятия
