Твердомеры Виккерса VickyMacroMet
| Номер в ГРСИ РФ: | 96791-25 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Anhui Mikrosize Precision Instrument Co. Ltd, КИТАЙ |
Твердомеры Виккерса VickyMacroMet (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96791-25 | ||||||||||||
| Действует | по 01.11.2030 | ||||||||||||
| Наименование | Твердомеры Виккерса | ||||||||||||
| Модель | VickyMacroMet | ||||||||||||
| Модификации |
VickyMacroMet-10AI VickyMacroMet-50AI VickyMacroMet-10ECO VickyMacroMet-10 VickyMacroMet-30ECO VickyMacroMet-30 VickyMacroMet-50ECO VickyMacroMet-50 VickyMacroMet-100 |
||||||||||||
| Приказы |
№2382 от
01.11.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8e1d5e61-c6de-a3e0-5340-7f086ee9f897 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Anhui Mikrosize Precision Instrument Co. Ltd, КИТАЙ, A-4035 RuiFeng Business Expo, Wuhu City, 241000
Поверка
| Методика поверки / информация о поверке |
МП 360-020-2025 Государственная система обеспечения единства измерений. Твердомеры Виккерса VickyMacroMet. Методика поверки
(с 01.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96791-25: Описание типа
2025-96791-25.pdf
|
Скачать | 230.3 КБ | |
|
96791-25: Методика поверки
МП 360-020-2025
2025-mp96791-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Твердомеры Виккерса VickyMacroMet (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса.
Описание
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в девяти модификациях: VickyMacroMet-10AI,
VickyMacroMet-50AI, VickyMacroMet-10ECO, VickyMacroMet-10, VickyMacroMet-30ECO,
VickyMacroMet-30, VickyMacroMet-50ECO, VickyMacroMet-50, VickyMacroMet-100.
Модификации твердомеров отличаются диапазоном прикладываемых нагрузок, конструкцией, степенью автоматизации процесса измерений.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-3.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомеров не предусмотрено.

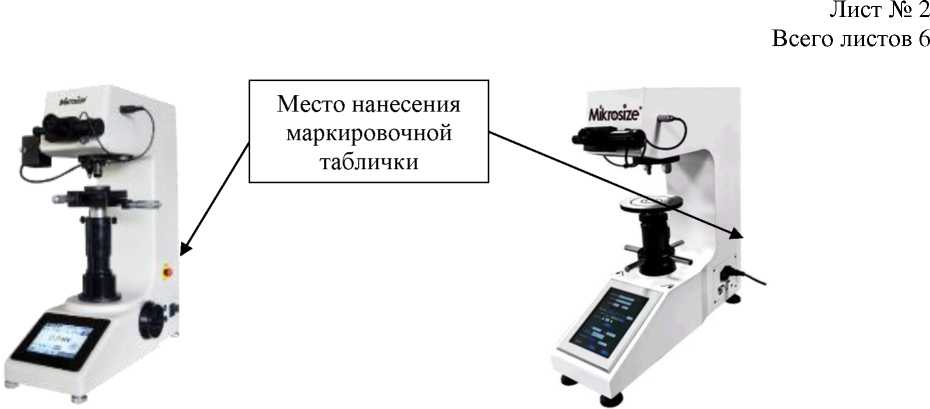

Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-3.

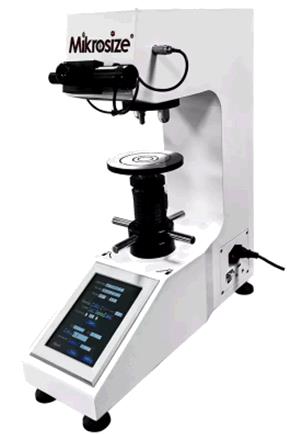

Рисунок 2 - Общий вид твердомеров Виккерса VickyMacroMet-10ECO, VickyMacroMet-30ECO, VickyMacroMet-50ECO; VickyMacroMet-100

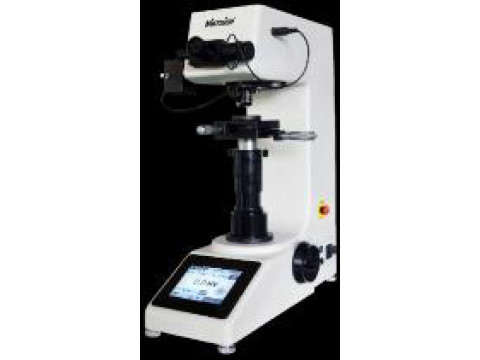

Рисунок 1 - Общий вид твердомеров
Виккерса VickyMacroMet-10, VickyMacroMet-30, VickyMacroMet-50
Место нанесения маркировочной таблички

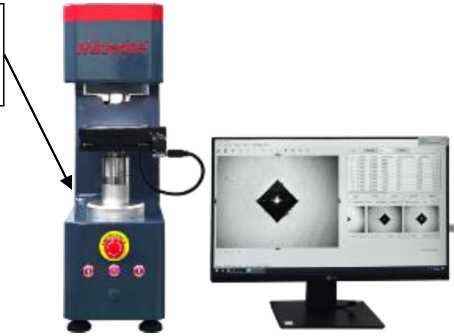

Рисунок 3 - Общий вид твердомеров Виккерса VickyMacroMet-10AI, VickyMacroMet-50AI
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики твердомеров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение * | ||
|
Идентификационное наименование ПО |
uVision-F |
uVision-V |
Thixomet MHT |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.0 |
не ниже v. 1.0 |
не ниже v. 3.0.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
|
* В соответствии с заказом | |||
Технические характеристики
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
|
Модификация твердомеров |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
|
VickyMacroMet-10AI, VickyMacroMet-10ECO, VickyMacroMet-10 |
2,942; 4,903; 9,807; 19,61; 29,42; 49,03; 98,07 |
±1,0 |
|
VickyMacroMet-30ECO, VickyMacroMet-30 |
2,942; 4,903; 9,807; 19,61; 29,42; 49,03; 98,07; 196,1; 294,2 | |
|
VickyMacroMet-50AI; VickyMacroMet-50ECO, VickyMacroMet-50 |
4,903; 9,807; 19,61; 29,42; 49,03; 98,07; 196,1; 294,2; 490,3 | |
|
VickyMacroMet-100 |
19,61; 29,42; 49,03; 98,07; 196,1; 294,2; 490,3; 980,7 |
Таблица 3 - Метрологические характеристики твердомеров по шкалам Виккерса
|
Диапазон измерений твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV (±) |
Размах чисел твёрдости HV, не более |
|
От 50 до 75 включ. |
HV20; HV30; HV50; HV100 |
3,0 |
2,4 |
|
HV3; HV5; HV10 |
3,0 |
3,0 | |
|
HV1; HV2 |
3,0 |
3,0 | |
|
HV0,3; HV0,5 |
3,1 |
2,9 | |
|
Св. 75 до 125 включ. |
HV20; HV30; HV50; HV100 |
3,0 |
3,0 |
|
HV3; HV5; HV10 |
3,0 |
3,0 | |
|
HV1; HV2 |
4,0 |
4,0 | |
|
HV0,5 |
3,0 |
3,5 | |
|
HV0,3 |
4,0 |
4,0 | |
|
Св. 125 до 250 включ. |
HV20; HV30; HV50; HV100 |
6,0 |
7,0 |
|
HV3; HV5; HV10 |
8,0 |
10,0 | |
|
HV1; HV2 |
10,0 |
10,0 | |
|
HV0,5 |
13,0 |
10,0 | |
|
HV0,3 |
14,0 |
10,0 | |
|
Св. 250 до 350 включ. |
HV30; HV50; HV100 |
7,0 |
7,0 |
|
HV20 |
10,0 |
10,0 | |
|
HV3; HV5; HV10 |
11,0 |
11,0 | |
|
HV1; HV2 |
13,0 |
13,0 | |
|
HV0,3; HV0,5 |
17,0 |
15,0 | |
|
Св. 350 до 525 включ. |
HV30; HV50; HV100 |
10,0 |
10,0 |
|
HV5; HV10; HV20 |
15,5 |
15,5 | |
|
HV2; HV3 |
20,0 |
20,0 | |
|
HV1 |
25,0 |
25,0 | |
|
HV0,3; HV0,5 |
25,0 |
22,0 |
Продолжение таблицы 3
|
Диапазон измерений чисел твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV (±) |
Размах чисел твёрдости HV, не более |
|
Св. 525 до 650 включ. |
HV30; HV50; HV100 |
13,0 |
13,0 |
|
HV5; HV10; HV20 |
19,0 |
19,0 | |
|
HV2; HV3 |
26,0 |
26,0 | |
|
HV1 |
31,0 |
31,0 | |
|
HV0,3; HV0,5 |
30,0 |
26,0 | |
|
Св. 650 до 750 включ. |
HV30; HV50; HV100 |
15,0 |
15,0 |
|
HV5; HV10; HV20 |
22,0 |
22,0 | |
|
HV2; HV3 |
30,0 |
29,6 | |
|
HV1 |
42,0 |
38,5 | |
|
HV0,3; HV0,5 |
35,0 |
30,0 | |
|
Св. 750 до 850 включ. |
HV30; HV50; HV100 |
17,0 |
19,0 |
|
HV5; HV10; HV20 |
25,0 |
25,0 | |
|
HV2; HV3 |
36,0 |
36,0 | |
|
HV1 |
51,0 |
51,0 | |
|
HV0,3; HV0,5 |
50,0 |
40,0 | |
|
Св. 850 до 1000 включ. |
HV30; HV50; HV100 |
20,0 |
20,0 |
|
HV10; HV20 |
30,0 |
30,0 | |
|
HV3; HV5 |
40,0 |
38,0 | |
|
HV2 |
50,0 |
50,0 | |
|
HV1 |
60,0 |
57,0 | |
|
HV0,3; HV0,5 |
60,0 |
42,0 | |
|
Св. 1000 до 1250 включ. |
HV30; HV50; HV100 |
24,0 |
24,0 |
|
HV20; HV10 |
35,0 |
35,0 | |
|
HV3; HV5 |
45,0 |
52,0 | |
|
HV2 |
50,0 |
50,0 | |
|
HV1 |
68,0 |
68,0 | |
|
HV0,5 |
70,0 |
66,0 | |
|
Св. 1250 до 1500 включ. |
HV30; HV50; HV100 |
26,0 |
26,0 |
|
HV10; HV20 |
39,0 |
39,0 | |
|
HV3; HV5; |
65,0 |
65,0 | |
|
HV1; HV2 |
77,0 |
77,0 | |
|
HV0,5 |
78,0 |
72,0 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
У словия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более |
от +15 до +35 80 |
|
Параметры электрического питания напряжение переменного тока, В частота переменного тока, Гц |
от 207 до 253 от 49,5 до 50,5 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более VickyMacroMet-10AI, VickyMacroMet-50AI | |
|
длина |
560 |
|
ширина |
290 |
|
высота |
700 |
|
VickyMacroMet-10ECO, VickyMacroMet-10, VickyMacroMet-30ECO, VickyMacroMet-30, VickyMacroMet-50ECO, VickyMacroMet-50, VickyMacroMet-100 | |
|
длина |
600 |
|
ширина |
300 |
|
высота |
750 |
|
Масса, кг, не более VickyMacroMet-10AI, VickyMacroMet-50AI |
60 |
|
VickyMacroMet-10ECO, VickyMacroMet-10, VickyMacroMet-30ECO, VickyMacroMet-30, VickyMacroMet-50ECO, VickyMacroMet-50, VickyMacroMet-100 |
65 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность твердомера
|
Наименование |
Обозначение |
Количество |
|
Твердомер Виккерса |
VickyMacroMet |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Внешнее программное обеспечение * |
- |
1 шт. |
|
Цифровая камера* |
- |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
VickyMacroMet - 01 РЭ |
1 экз. |
|
* В соответствии с заказом | ||
Сведения о методах измерений
приведены в главах: 9 «Работа с твердомером VickyMacroMet-10, -30, -50», 17. «Работа с твердомером VickyMacroMet-ЮЕСО, -30ЕСО, -50ЕСО, -100», 29 «Как проводить измерение твердости» документа «VickyMacroMet - 01РЭ. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения
Приказ Росстандарта от 14.08.2024 № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твёрдости по шкалам Виккерса и шкалам Кнупа»
Стандарт предприятия «Твердомеры Виккерса VickyMacroMet. СП»
