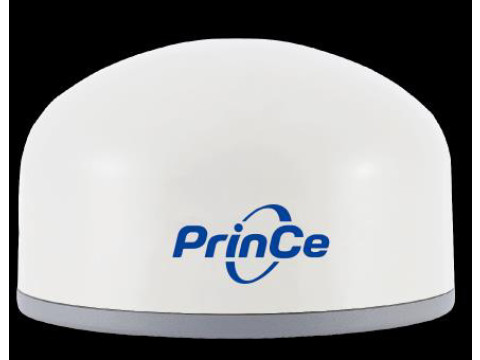

Системы измерений перемещений и деформаций PrinCe H3
| Номер в ГРСИ РФ: | 96792-25 |
|---|---|
| Производитель / заявитель: | Фирма "Shanghai Huace Navigation Technology LTD.", Китай |
Системы измерений перемещений и деформаций PrinCe H3 (далее - системы) предназначены для измерений линейных перемещений объектов контроля, и проведения на основе полученных данных анализа и мониторинга критически важной инфраструктуры с целью выявления и прогнозирование деформаций данных объектов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96792-25 | |||||||||
| Действует | по 01.11.2030 | |||||||||
| Наименование | Системы измерений перемещений и деформаций | |||||||||
| Модель | PrinCe H3 | |||||||||
| Приказы |
№2382 от
01.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 37bd58d3-e37f-a1cf-42c4-0fc2397d9636 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Shanghai Huace Navigation Technology Ltd, КИТАЙ, 599 Gaojing Road, Building C, Qingpu District, Shanghai 201701
Поверка
| Методика поверки / информация о поверке |
МП-584-2024 Государственная система обеспечения единства измерений. Системы измерений перемещений и деформаций PrinCe H3. Методика поверки
(с 01.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96792-25: Описание типа
2025-96792-25.pdf
|
Скачать | 145.3 КБ | |
|
96792-25: Методика поверки
МП-584-2024
2025-mp96792-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Системы измерений перемещений и деформаций PrinCe H3 (далее - системы) предназначены для измерений линейных перемещений объектов контроля, и проведения на основе полученных данных анализа и мониторинга критически важной инфраструктуры с целью выявления и прогнозирование деформаций данных объектов.
Описание
Конструктивно система состоит из референсной и подвижной станций, представляющих собой приёмники глобальных навигационных спутниковых систем, необходимых крепёжных элементов, а также элементов питания и передачи данных. Для проведения измерений необходимо не менее двух приёмников.
Схема мониторинга базируется на классическом типе геодинамической сети для выявления деформаций - методе определения перемещений контрольных пунктов относительно базовых.
Принцип действия систем заключается в непрерывном определении перемещений приёмника, установленного на контролируемом пункте относительно базовой (референсной) станции- - приёмника, расположенного вне зоны деформаций. Перемещения определяются как разность положения приёмника в определённый промежуток времени.
Приёмники устанавливаются с использованием входящих в комплект или специально изготовленных кронштейнов. Подключение и передача данных осуществляется по радиоканалу GSM.
Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки. Проводится накапливание записанных данных в течении заданного интервала времени с дальнейшей постобработкой, и вычисление величины и вектора перемещения по трём осям в пространстве.
Электропитание осуществляется от внешнего источника питания.
Общий вид системы приведён на рисунке 1.
а)

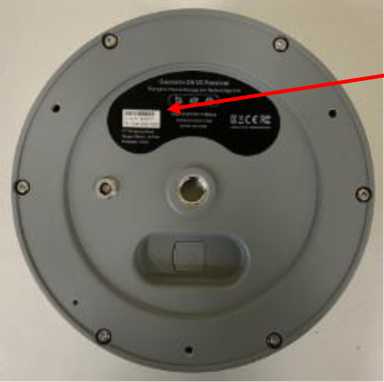

Место нанесения маркировочной наклейки с заводским номером средства измерений

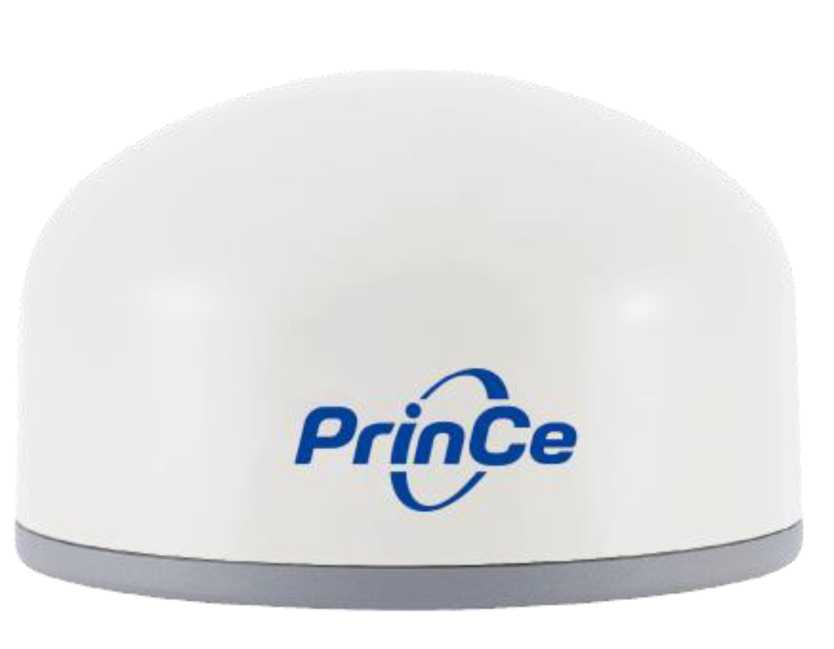

Рисунок 1 - Системы измерений перемещений и деформаций PrinCe H3:
а) общий вид; б) место нанесения заводского номера средства измерений
б)

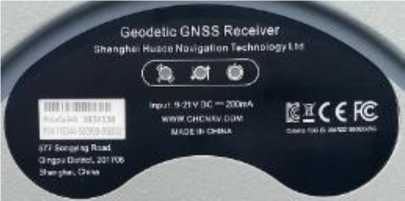

Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, указывается на маркировочной наклейке, расположенной на нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
В процессе эксплуатации системы не предусматривают внешних механических регулировок. Пломбирование системы не производится.
Программное обеспечение
Системы имеют встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного МПО осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.
С помощью программного обеспечения (далее - ПО) HCMonitor, устанавливаемого на персональный компьютер, осуществляется сбор полевых данных, их хранение и передача результатов.
ПО MAS предназначено для анализа деформационных процессов на основе расчетных данных (смещений, скоростей и ускорений), автоматического детектирования превышения заданных пороговых значений деформаций и для генерации уведомлений при выходе параметров за установленные критические границы.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МПО |
HCMonitor |
MAS |
|
Номер версии (идентификационный номер ПО), не ниже |
1.2.7 |
2.4.0.1 |
3.3.0.1 |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных перемещений (деформаций), мм |
от -500 до +500 |
|
Пределы допускаемой абсолютной погрешности измерений линейных перемещений (деформаций)*, мм: - в плане - по высоте |
3,0+0,5-10-6-L 5,0+0,5-10-6-L |
|
* При удалении от референсной станции не более 30000 м L - расстояние до референсной станции, мм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С |
от -40 до +65 |
|
Напряжение источника питания постоянного тока, В |
от 9 до 21 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
212x212x130 |
|
Масса, г, не более |
1500 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний полный срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерений перемещений и деформаций |
PrinCe H3 |
1 шт. |
|
Кабель питания и передачи данных |
4103 010 015 |
1 шт. |
|
Силовой кабель |
0105 000 010 |
1 шт. |
|
Секция (кронштейн) |
2290 010 082 |
1 шт. |
|
Комплект термоусадок |
4107 060 005 |
1 шт. |
|
Референсная станция |
_ |
По заказу |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Транспортировочная коробка |
4106 040 358 |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 «Монтаж и настройка» документа «Системы измерений перемещений и деформаций PrinCe H3. Руководство по эксплуатации».
Нормативные документы
Локальная поверочная схема для средств измерений перемещений и деформаций
№ ЛПС 004-2025, утвержденная ООО «ПРОММАШ ТЕСТ Метрология» от 25 апреля 2025 г.
Стандарт предприятия Shanghai Huace Navigation Technology Ltd, Китай
