Анализатор спектра и сигналов 4052E
| Номер в ГРСИ РФ: | 96798-25 |
|---|---|
| Производитель / заявитель: | Фирма "Ceyear Technologies Co., Ltd", Китай |
Анализатор спектра и сигналов 4052Е (далее - анализатор) предназначен для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96798-25 | ||||||
| Наименование | Анализатор спектра и сигналов | ||||||
| Модель | 4052E | ||||||
| Приказы |
№2382 от
01.11.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c788fe60-8188-7aac-ec0d-f554f43db455 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Ceyear Technologies Co., Ltd, КИТАЙ, No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555
Поверка
| Методика поверки / информация о поверке |
РТ-МП-984-441-2025 Государственная система обеспечения единства измерений. Анализатор спектра и сигналов 4052E. Методика поверки
(с 01.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 22.03.2026 |
Поверители
Скачать
|
96798-25: Описание типа
2025-96798-25.pdf
Файл устарел
|
Скачать | 2.6 MБ | |
|
96798-25: Методика поверки
РТ-МП-984-441-2025
2025-mp96798-25.pdf
Файл устарел
|
Скачать | 2.6 MБ | |
|
96798-25: Описание типа
2026-96798-25.pdf
|
Скачать | 163.8 КБ | |
|
96798-25: Методика поверки
РТ-МП-984-441-2025
2025-mp96798-25-1.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Анализатор спектра и сигналов 4052Е (далее - анализатор) предназначен для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов.
Описание
Конструктивно анализатор выполнен в виде моноблока, на передней панели которого расположены органы управления, жидкокристаллический цветной дисплей, измерительные разъёмы, разъёмы USB. На задней панели расположены разъёмы BNC выхода промежуточной частоты, входа/выхода опорной частоты 10 МГц, входа внешней синхронизации, интерфейсы LAN, USB и GPIB и разъём питания.
Управление операциями меню, а также задание рабочих параметров анализатора производятся с помощью клавиатуры передней панели. Результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализатор обеспечивает подключение по интерфейсу GPIB и LAN.
К данному типу средства измерений относится анализатор спектра и сигналов 4052Е с серийным номером QZNI000191 со следующими опциями:
- 4052-H17-E - улучшенный процессор (CPU). Обновление до процессора серии i7 для повышения производительности;
- 4052-H19-4T - расширение локального хранилища (4 ТБ). Поддерживает максимальный объём хранения 4 ТБ (электронный жёсткий диск);
- 4052-H34-26 - малошумящий предусилитель до 26,5 ГГц;
- 4052-H36 - тракт обхода преселектора. Обходной путь для отслеживающего предварительного селектора в приёмном канале;
- 4052-H38-200 - полоса анализа 200 МГц. Поддерживает диапазон полосы анализа от 10 Гц до 200 МГц;
- 4052-H41-200 - спектральный анализ в реальном времени (200 МГц). Обеспечивает цифровой флуоресцентный спектр и цельную диаграмму «водопад» с максимальной полосой пропускания 200 МГц, включая частотную шаблонную синхронизацию и широкополосный реальный спектральный анализ;
- 4052-H98 - англоязычная панель управления (клавиатура), расположенная на лицевой части анализатора, англоязычный графический интерфейс и операционная система;
- 4052-S04 - функция тестирования фазового шума. Обеспечивает построение однополосной кривой фазового шума и тестирование одноточечного фазового шума;
- 4052-S10 - функция нестационарного анализа. Тестирование и анализ мгновенных параметров спектра, частотных характеристик и временных изменений сигнала, а также поддержка воспроизведения записанных данных;
- 4052-S13 - анализ импульсных сигналов. Автоматическое измерение временных характеристик, уровней и параметров модуляции импульсных форм, а также статистический анализ импульсных последовательностей.
Принцип действия анализатора спектра и сигналов 4052E основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер нанесен методом наклейки на заднюю панель анализатора и имеет формат десятизначного буквенно-цифрового номера, состоящего из букв латинского алфавита и арабских цифр.
Для предотвращения несанкционированного доступа анализатор имеет защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса и расположенную на задней панели анализатора.
Общий вид анализатора приведен на рисунках 1-2.
Тип и модификация I Диапазон частот
Место нанесения знака утверждения топа

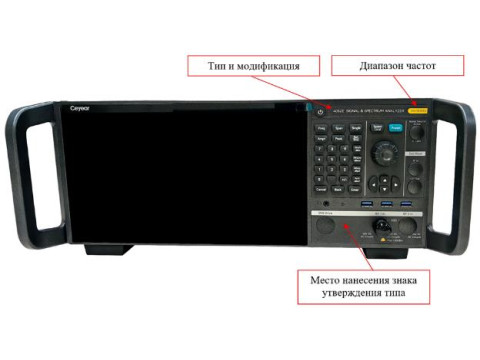

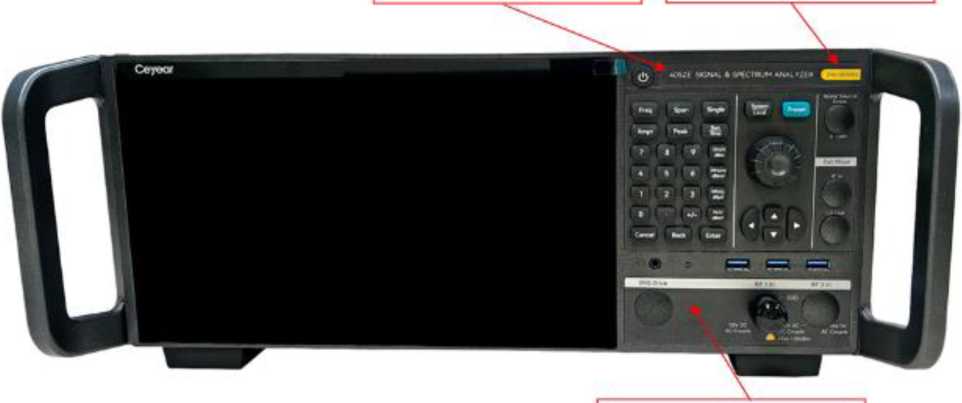

Рисунок 1 - Общий вид средств измерений

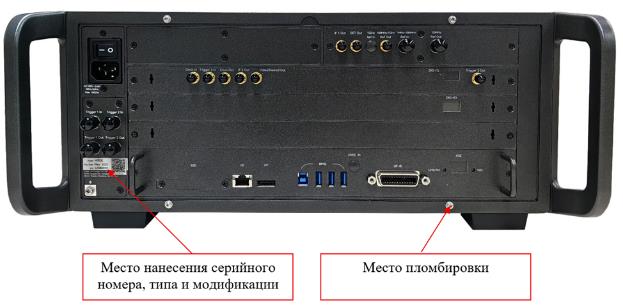

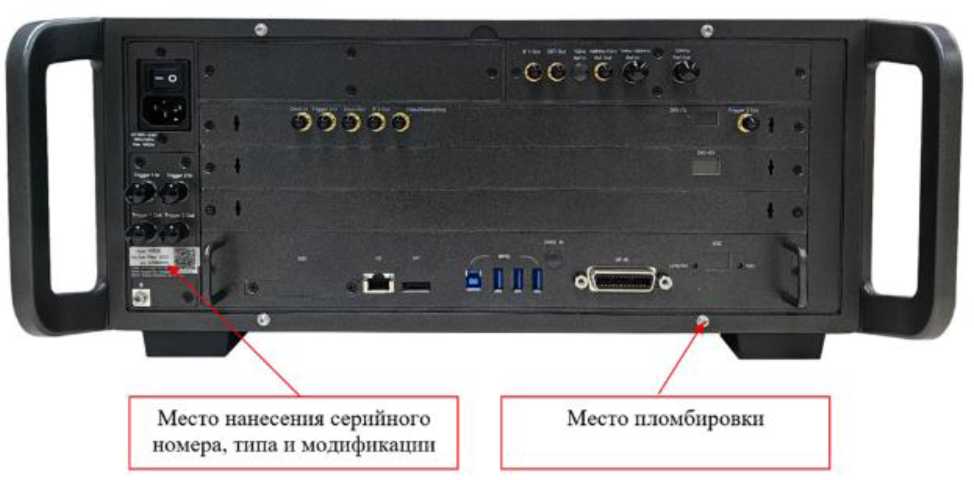

Рисунок 2 - Вид задней панели средства измерений
Программное обеспечение
Программное обеспечение предназначено для управления режимами работы анализатора, обработки измерительных сигналов, управления работой анализатора в процессе проведения измерений, отображения хода измерений. Программное обеспечение предназначено только для работы с анализатором спектра и сигналов 4052Е и не может быть использовано отдельно от измерительно-вычислительной платформы анализатора.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализатора за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
4052 Signal & Spectrum Analyzer |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2.17 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, Гц |
от 2 до 2,65^1010 |
|
Номинальное значение частоты выхода опорного генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности установки частоты опорного генератора 5оп |
±5-10-8 |
Продолжение таблицы 2
|
1 |
2 | |
|
Диапазон полос обзора, SPAN, Гц |
0 (нулевая полоса обзора); от 10 до полного диапазона частот | |
|
Полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом 1-2-3-5, BW, Гц |
от 0,1 до 2-107 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты с помощью маркеров, Fu3m, Гц |
5оп • Fизм + 0,1 | |
|
Полосы пропускания видеофильтра, с шагом 1-2-3-5, Гц |
от 1 до 2-107 | |
|
Полоса анализа сигналов, Гц |
2-108 | |
|
Уровень фазовых шумов на частоте 1 ГГц в полосе пропускания 1 Гц относительно уровня несущей, при отстройке от несущей, дБ, не более |
100 Гц |
-95 |
|
1 кГц |
-112 | |
|
10 кГц |
-122 | |
|
100 кГц |
-122 | |
|
1 МГц |
-135 | |
|
Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, при выключенном предусилителе или отсутствии предусилителя, при ослаблении входного СВЧ аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), не более от 10 МГц до 1 ГГц включ. св. 1 до 2 ГГц включ. св. 2 до 3 ГГц включ. св. 3 до 4 ГГц включ. св. 4 до 6 ГГц включ. св. 6 до 8 ГГц включ. св. 8 до 18 ГГц включ. св. 18 до 26,5 |
-149 -147 -146 -141 -142 -139 -145 -141 | |
|
Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, при включенном предусилителе, при ослаблении входного СВЧ аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), не более от 10 до 50 МГц включ. св. 50 МГц до 4 ГГц включ. св. 4 до 6 ГГц включ. св. 6 до 8 ГГц включ. св. 8 до 18 ГГц включ. св. 18 до 26,5 ГГц |
-156 -161 -161 -157 -157 -154 | |
|
Неравномерность амплитудно-частотной характеристики (A) относительно уровня на опорной частоте 100 МГц, при ослаблении входного СВЧ аттенюатора 10 дБ, выключенном предусилителе или отсутствии предусилителя, в диапазоне частот, дБ, не более от 10 МГц до 4 ГГц включ. св. 4 до 8 ГГц включ. св. 8 до 18 ГГц включ. св. 18 до 26,5 ГГц |
±0,4 ±0,7 ±2,0 ±2,5 | |
Окончание таблицы 2
|
1 |
2 |
|
Неравномерность амплитудно-частотной характеристики (A) относительно уровня на опорной частоте 100 МГц, при ослаблении входного СВЧ аттенюатора 30 дБ, включенном предусилителе, в диапазоне частот, дБ, не более от 10 МГц до 4 ГГц включ. св. 4 до 8 ГГц включ. св. 8 до 18 ГГц включ. св. 18 до 26,5 ГГц |
±1,0 ±1,5 ±2,5 ±3,0 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала при значении внутреннего аттенюатора 10 дБ, полосе пропускания от 1 Гц до 1 МГц, входном сигнале от -10 до -50 дБ (1 мВт) и выключенном предусилителе, дБ - на частоте 500 МГц - во всем диапазоне частот |
±0,24 ±(0,24 + A) |
|
Относительный уровень интермодуляционных искажений 3 -го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI)*, в диапазоне частот, дБ (1 мВт), не менее: от 10 до 200 МГц включ. св. 200 МГц до 4 ГГц включ. св. 4 до 26,5 ГГц |
12 17 16 |
|
Уровень остаточных сигналов комбинационных частот, в диапазоне частот от 200 кГц до 8 ГГ ц, при ослаблении входного СВЧ аттенюатора 0 дБ, дБ (1 мВт), не более |
-90 |
|
^Примечание: TOI = (2Ъсмес.- Lимз)/2, где Lсмес. - уровень входного сигнала смесителя, дБ (1 мВт) | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 220 до 240 от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
450 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
475x193x560 |
|
Масса, кг, не более |
25 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +20 до +30 от 40 до 90 |
Знак утверждения типа
наносится на переднюю панель анализаторов в виде наклейки в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра и сигналов в составе со следующими опциями: 4052-H17-E; 4052-H19-4T; 4052-H34-26; 4052-H36; 4052-H38-200; 4052-H41-200; 4052-H98; 4052-S04; 4052-S10; 4052-S13 |
4052Е |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Проведение измерений» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
